Serwis chiller Oil Habor HBO-1000P2TSBM2. Naprawa i diagnostyka

Serwis chiller Habor HBO-1000P2TSBM2 zaczynamy od diagnostyki, bo olej, który nie schodzi do nastawy, ma zwykle kilka możliwych przyczyn naraz i żadnej nie ustalisz przez telefon. Sprawdzamy układ chłodniczy, obieg oleju i sterowanie, a wynik dostajesz w protokole razem z wyceną prac. Pracujemy w całej Polsce, ekipy wyjeżdżają z Wałsnowa, mamy też oddziały w Warszawie i Szczecinie. Zadzwoń: +48 536 577 385.

Objawy, gdy olej nie schodzi do nastawy

Chłodziarka oleju pracuje w tle i długo nikt na nią nie patrzy. Pierwszy sygnał widzi zwykle operator, a nie utrzymanie ruchu: wymiar ucieka, wrzeciono chodzi cieplej, hydraulika reaguje wolniej. Na sterowniku odczyt PV stoi kilka stopni nad nastawą SV i nie schodzi, mimo że sprężarka pracuje bez przerwy.

To, co obsługa widzi bez żadnych przyrządów, wystarczy nam do wstępnego ustawienia diagnostyki:

• Odczyt PV nie dochodzi do SV, agregat pracuje ciągle i nie wchodzi w cykl
• Powietrze z wentylatora skraplacza jest ledwo ciepłe albo przeciwnie, bardzo gorące

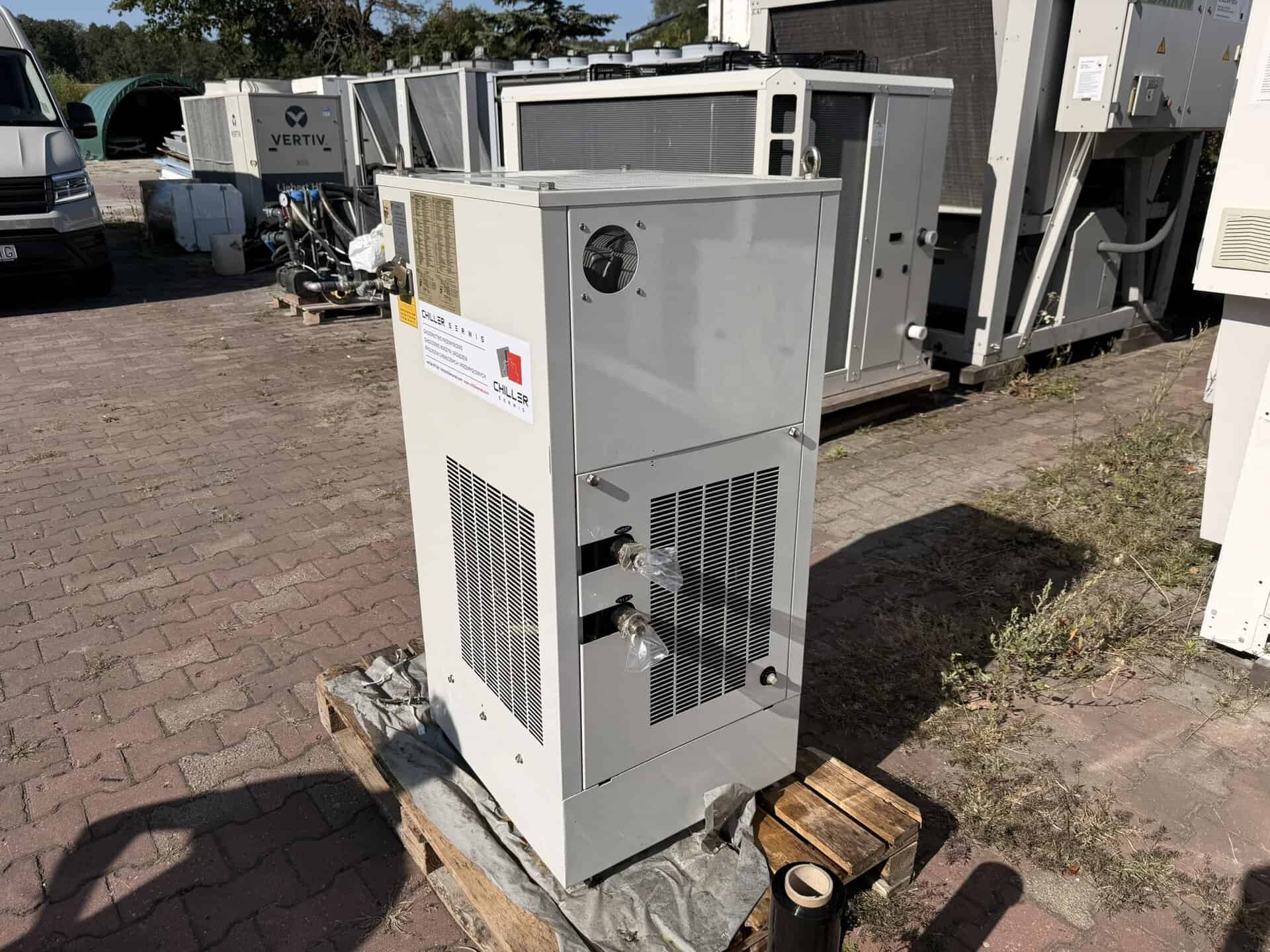

• Lamele skraplacza są zaklejone mgłą olejową i pyłem z hali
• Na przewodzie ssawnym lub na filtrze osuszaczu pojawia się szron
• Pompa oleju hałasuje, w zbiorniku widać pianę, wąż ssący jest zapadnięty
• Sterownik pokazuje kod E1, E2 albo REV i blokuje pracę
• Olej w zbiorniku jest gorący w dotyku, a maszyna sygnalizuje przekroczenie temperatury

Im dłużej maszyna pracuje w takim stanie, tym drożej się to kończy. Ciepły olej ma niższą lepkość, więc film olejowy jest cieńszy, a obciążenie przenosi się na prowadnice, łożyska wrzeciona i uszczelnienia w układzie hydraulicznym. Postój na naprawie chłodziarki trwa dzień albo dwa. Postój na regeneracji wrzeciona liczy się w tygodniach.

Najczęstsze przyczyny w chłodziarkach oleju Habor

Habor z serii HBO to chłodziarka oleju, nie agregat wody lodowej, i to zmienia kolejność sprawdzania. Po jednej stronie masz mały układ chłodniczy ze skraplaczem powietrznym i wsadem czynnika rzędu jednego kilograma, po drugiej obieg oleju z pompą, filtrem ssącym i zbiornikiem. Usterka po dowolnej z tych stron wygląda tak samo: olej nie schodzi do nastawy.

Kolejność, w jakiej najczęściej znajdujemy przyczynę w tych urządzeniach:

• Zaklejony skraplacz i za wysokie ciśnienie skraplania, najczęstszy powód w halach obróbczych
• Ubytek czynnika, bo przy wsadzie około 1 kg brak 200 do 300 g to już ćwierć wydajności
• Uzupełnianie R407C fazą gazową, które zmienia skład mieszaniny i psuje pracę układu
• Zapchany filtr osuszacz, wyczuwalny jako różnica temperatury na korpusie
• Obieg oleju: zapowietrzona pompa, zabrudzony filtr ssący, zapadnięty wąż, za mały przepływ
• Czujnik temperatury albo nastawa, czego dotyczą kody E1 i E2 na sterowniku
• Odwrócona kolejność faz po pracach w rozdzielnicy, sygnalizowana jako REV
• Zużyta sprężarka, która nie wyrabia mimo poprawnego napełnienia

R407C jest mieszaniną zeotropową z poślizgiem temperatury rzędu kilku kelwinów, dlatego uzupełnia się go wyłącznie fazą ciekłą, a po wycieku najbezpieczniejsze jest opróżnienie układu i napełnienie od nowa według tabliczki. Zestawienie właściwości czynników prowadzi raport o czynnikach chłodniczych Bitzer. Te same zasady obowiązują przy większych urządzeniach, gdzie po diagnostyce zaczyna się naprawa chillerów.

Co sprawdzamy przy przeglądzie zerowym?

Przegląd zerowy to pierwszy krok każdej naprawy. Jest to wizyta z oceną stanu urządzenia, odczytem sterownika i pomiarem parametrów pracy, zakończona protokołem. Nie wyceniamy naprawy na podstawie opisu przez telefon, bo w chłodziarce oleju ten sam objaw daje kilka różnych usterek, a każda kosztuje inaczej.

Zakres oględzin i pomiarów:

• Ciśnienia robocze, temperatury czynnika, przegrzanie i dochłodzenie
• Prąd sprężarki i pompy porównany z wartościami z tabliczki znamionowej
• Temperatura powietrza na wlocie i wylocie skraplacza oraz stan lamel
• Temperatura oleju w zbiorniku i na powrocie z maszyny, przepływ w obiegu
• Filtr ssący, wąż ssący, zalanie i praca pompy oleju
• Czujniki temperatury, nastawy, kody i historia alarmów sterownika
• Zasilanie, kolejność faz, dokręcenie połączeń, stan styczników

Jest jeszcze jedna przyczyna, która nie jest awarią. Zakres nastawy w tych chłodziarkach bywa odniesiony do temperatury otoczenia, na tabliczkach spotykamy zapis RT ±10 K. W hali, która latem ma 35 °C, sprawne urządzenie nie zejdzie z olejem tak nisko jak zimą. Zanim zamówisz naprawę, sprawdź nastawę i to, czy skraplacz nie zasysa własnego gorącego powietrza. Kontrola szczelności wynika osobno z przepisów F-gazowych, zależy od napełnienia układu i jest odrębną usługą, tak samo jak próba ciśnieniowa azotem. Ten sam schemat stosujemy w każdym zleceniu na serwis agregatów wody lodowej: najpierw dane, potem decyzja.

Ile kosztuje diagnostyka i naprawa?

Ceny podajemy netto i orientacyjnie. Wiążąca jest oferta wystawiona po zgłoszeniu, ważna 7 dni.

• Przegląd zerowy na obiekcie: od 1 800 zł netto za urządzenie, zależnie od gabarytu i wydajności
• Dojazd: 3,20 zł netto za kilometr liczony w obie strony od najbliższego oddziału
• Diagnostyka warsztatowa w Wałsnowie: od 800 do 1 200 zł netto, transport po stronie klienta
• Robocizna przy pracach: 500 zł netto za roboczogodzinę

Koszt prac po diagnostyce zależy od ilości i rodzaju czynnika, bo odzysk i nowy czynnik liczymy od kilograma, od oleju sprężarkowego rozliczanego za całe opakowanie, od części i terminu ich dostawy, od liczby techników i roboczogodzin oraz od prób szczelności i próżni. Czas prac podajemy jako szacunek: idą jednym ciągiem i mogą się przedłużyć, gdy próżnia nie schodzi albo w trakcie wyjdzie coś dodatkowego.

Jeśli protokół pokaże, że naprawa nie ma ekonomicznego sensu, dobór i dostawę nowego urządzenia prowadzi dział handlowo serwisowy, telefon +48 530 805 705. Części zamiennych nie sprzedajemy osobno, montujemy je wyłącznie w ramach prac, które sami wykonujemy.

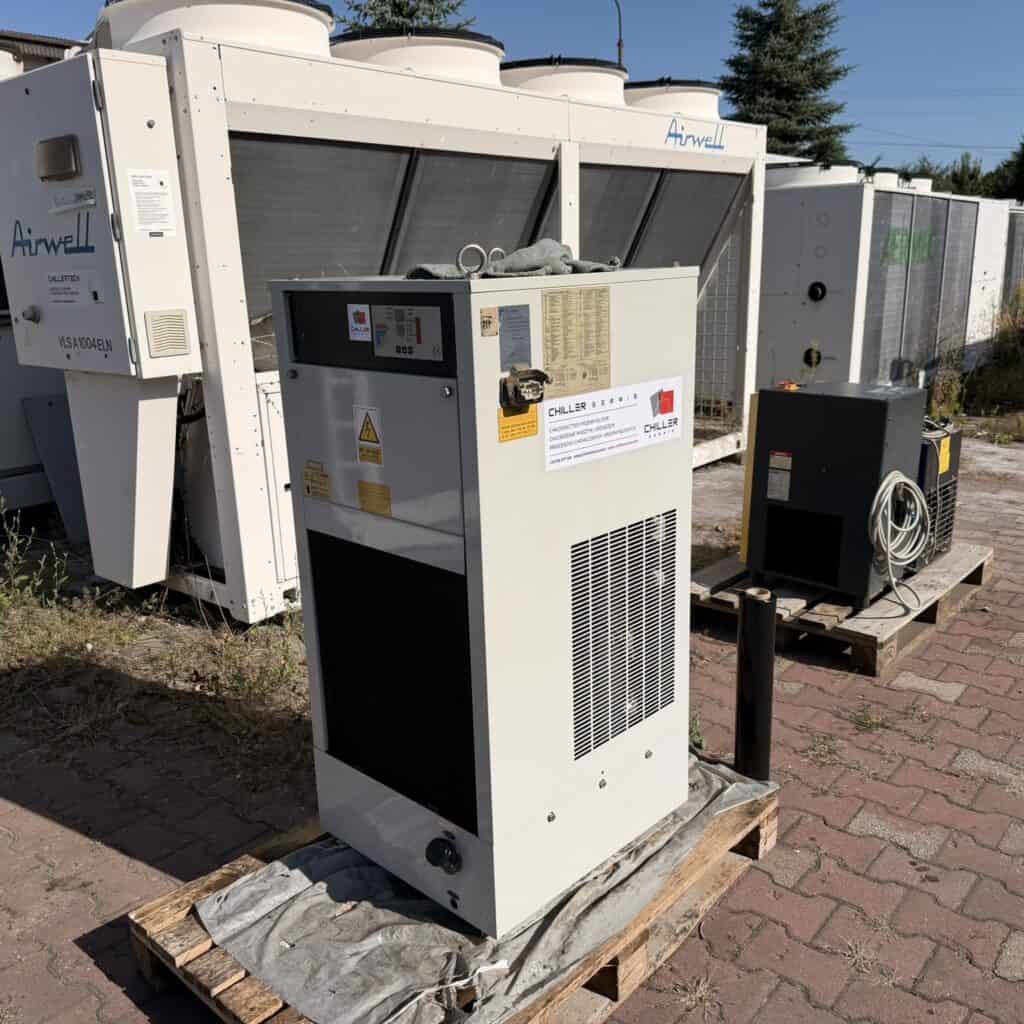

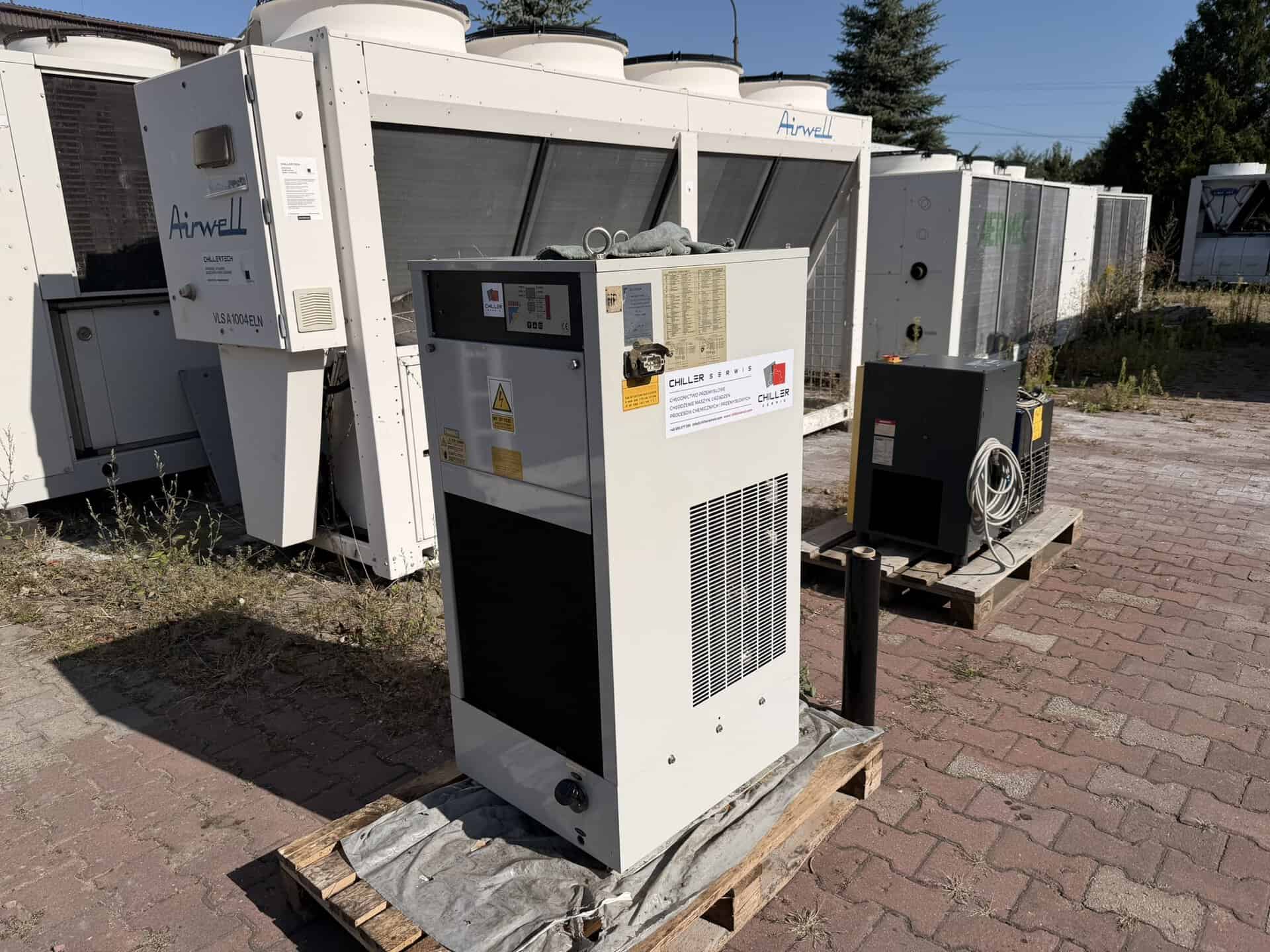

Serwis chiller Habor HBO-1000P2TSBM2 na warsztacie

Chłodziarka oleju ma gabaryt, który da się przewieźć, dlatego wariantem rekomendowanym jest nasz warsztat w Wałsnowie ze stanowiskiem testowym. Na hali pracuje się w ciasnocie, przy maszynie w ruchu i bez możliwości spokojnej próby obciążeniowej. Na warsztacie sprawdzamy urządzenie w pełnym cyklu i widzimy, jak zachowuje się po godzinie pracy, a nie tylko przy starcie. Jeśli urządzenie musi zostać na miejscu, przyjeżdża mobilna grupa serwisowa z narzędziami i przyrządami pomiarowymi.

Przebieg zlecenia wygląda tak samo w obu wariantach:

• Zgłoszenie ze zdjęciem tabliczki znamionowej i opisem objawu
• Oferta na diagnostykę, ważna 7 dni, akceptacja mailem
• Dostawa urządzenia do Wałsnowa albo wyjazd mobilnej grupy serwisowej
• Przegląd zerowy, pomiary i próba pracy
• Protokół z wynikiem oraz oferta na prace naprawcze
• Prace po akceptacji zakresu i kosztu

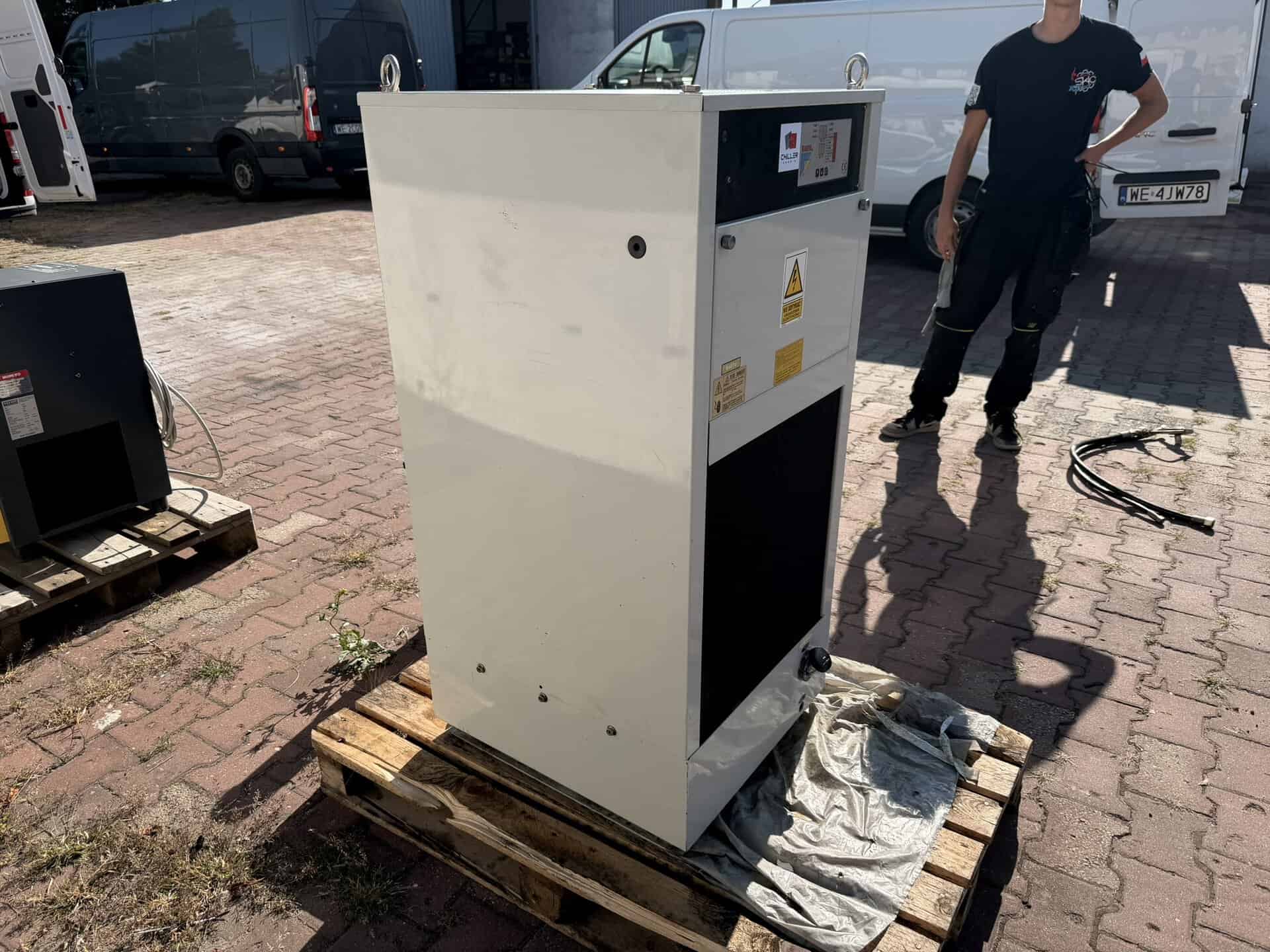

• Próba pod obciążeniem, protokół końcowy i wydanie urządzenia

Dwie rzeczy mówimy od razu, żeby nie było nieporozumień przy odbiorze. Prace serwisowe to usługa starannego działania, a po otwarciu układu mogą ujawnić się wady ukryte, które rozszerzają zakres i wymagają osobnej akceptacji. Po diagnostyce warsztatowej urządzenie nie jest przywracane do stanu sprzed prac, więc złożenie i uruchomienie to osobny zakres. Ten sam tryb obowiązuje w pozostałych zleceniach na serwis agregatów chłodniczych.

Pytania i odpowiedzi

Przyjechać do maszyny czy przywieźć chłodziarkę do was?

Przy chłodziarkach oleju rekomendujemy warsztat w Wałsnowie, bo próba obciążeniowa na stanowisku testowym daje pewniejszy wynik niż pomiar w ciasnym miejscu przy maszynie. Jeśli produkcja nie może oddać urządzenia, przyjeżdżamy na obiekt. Decyzję podejmiesz po rozmowie, w ofercie podajemy oba warianty z kosztem.

Czy warto naprawiać chłodziarkę z 2003 roku?

Zależy od tego, co pokaże protokół. Wymiana filtra, usunięcie nieszczelności i czyszczenie skraplacza to zwykle ułamek ceny nowego urządzenia. Zużyta sprężarka przy ponad dwudziestoletnim układzie to inna rozmowa. Nikt w branży nie ręczy za szczelność układu w tym wieku i my też tego nie robimy, dlatego decyzję opieramy na pomiarach, a nie na wrażeniu.

Czy sprzedajecie części do urządzeń Habor?

Nie prowadzimy sprzedaży części osobno. Płytki sterownika, presostaty, czujniki, wentylatory i filtry montujemy wyłącznie w ramach prac, które sami wykonujemy, bo tylko wtedy odpowiadamy za wynik. Jeśli szukasz konkretnego elementu, zgłoś objaw, a zaczniemy od diagnostyki.

Czy po naprawie chłodziarka schłodzi olej niżej niż dotąd?

Nie. Remont nie zmienia parametrów urządzenia, doprowadza je do stanu technicznie sprawnego zgodnie z tabliczką znamionową. Niższa temperatura oleju albo większa wydajność to temat doboru innego urządzenia, a nie naprawy obecnego.

Zgłoś chłodziarkę oleju do diagnostyki

Zadzwoń pod +48 536 577 385 albo napisz na info@chillerserwis.com. Możesz też wysłać zgłoszenie przez formularz na stronie. Pracujemy od 8:00 do 16:00 w dni robocze, w całej Polsce, z oddziału głównego w Wałsnowie oraz z oddziałów w Warszawie i Szczecinie.

Przygotuj przed telefonem cztery rzeczy, dzięki nim wycena diagnostyki wróci do ciebie tego samego dnia:

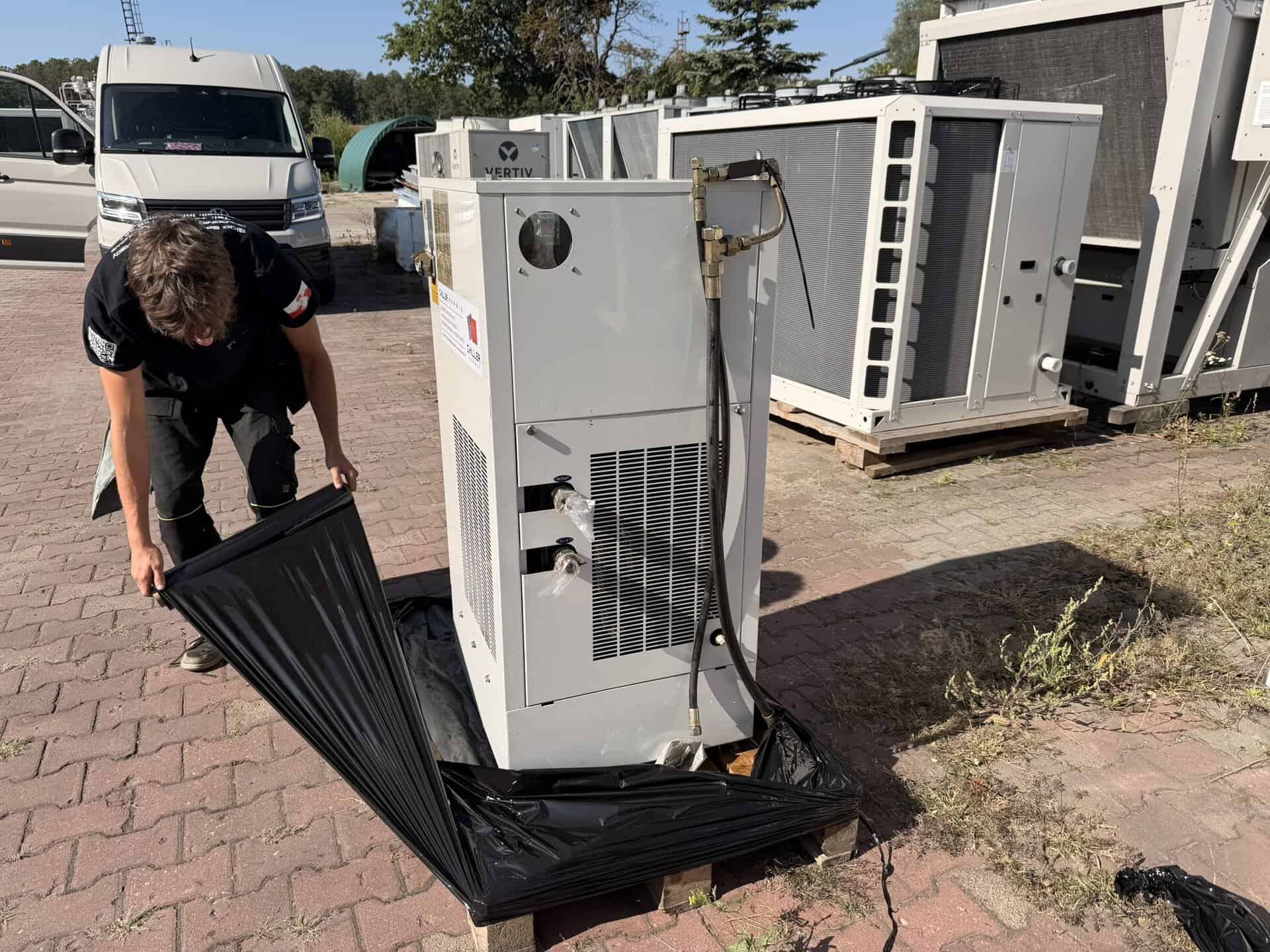

• Zdjęcie tabliczki znamionowej, z modelem, czynnikiem i rokiem produkcji
• Kod alarmu ze sterownika oraz odczyt PV i nastawę SV
• Opis objawu i informację, od kiedy występuje
• Rodzaj maszyny, rodzaj oleju, lokalizację i dostęp do urządzenia

Zobacz też: serwis i naprawa chiller Habor HWK.
