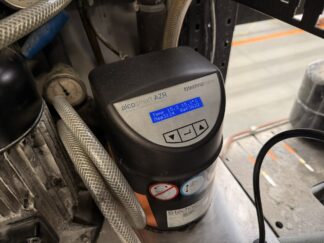

Alcosmart error 13 to komunikat, który potrafi zatrzymać pracę dozownika alkoholu w maszynie offsetowej. Z takim problemem zgłosiła się drukarnia KEA we Wrocławiu. 23 października 2026 roku dwóch techników przez około 4 godziny diagnozowało dozownik technotrans alcosmart AZR II CANopen z 2020 roku. Ponadto pracuje on z nawilżaczem offsetowym technotrans beta.c 140 G na maszynie Heidelberg Speedmaster.
Poniżej opisujemy, co oznacza ten błąd, co znaleźliśmy i co zostało do zrobienia. Opis opieramy na protokole serwisowym. To nasza druga wizyta u tego klienta, bo w maju 2026 roku robiliśmy tam audyt urządzeń.
Spis treści:
Do czego służy dozownik alcosmart
W druku offsetowym roztwór nawilżający zwilża płytę w miejscach, które nie mają przyjmować farby. Dodatek alkoholu izopropylowego (IPA) obniża napięcie powierzchniowe roztworu. Dzięki temu cienka warstwa wody równo rozkłada się na płycie, a drukarz łatwiej utrzymuje balans farba i woda.
Dozownik alcosmart mierzy stężenie IPA w obiegu nawilżacza i sam dolewa alkohol. W efekcie ręczne dozowanie przestaje być potrzebne, a stężenie jest stałe przez całą zmianę. Jednak warunek jest jeden: pomiar musi być dokładny. Jeśli dozownik mierzy źle, to również źle dozuje.
Co oznacza alcosmart error 13
ERROR 13 dotyczy funkcji AutoZero, czyli automatycznej kalibracji punktu zerowego. Dozownik regularnie sprawdza, czy pomiar stężenia alkoholu nie odpłynął. Natomiast gdy kalibracja się nie udaje, na wyświetlaczu pojawia się błąd.
Pierwsze pytanie brzmi więc: czy licznik AutoZero nie jest wyczerpany. W tym dozowniku licznik wskazywał 58 na 120. Dlatego przyczyny trzeba szukać w torze pomiarowym. Szerzej opisujemy to w artykule o kalibracji AutoZero w alcosmart AZR.
Co pokazał pomiar kontrolny IPA
Wyświetlacz pokazywał stężenie IPA 11,0%. Nasz pomiar kontrolny dał 9,0% obj. Tolerancja wynosi ±1, więc różnica była wyraźnie za duża. W praktyce drukarz widział na ekranie inne stężenie niż to, które naprawdę trafiało do roztworu.
Następnie sprawdziliśmy parametry kalibracji. Gain i Offset miały wartości 0,943 i 0,996. Przywróciliśmy wartości fabryczne, czyli 0,946 i 1,000. To przywraca punkt wyjścia, od którego dozownik liczy stężenie.

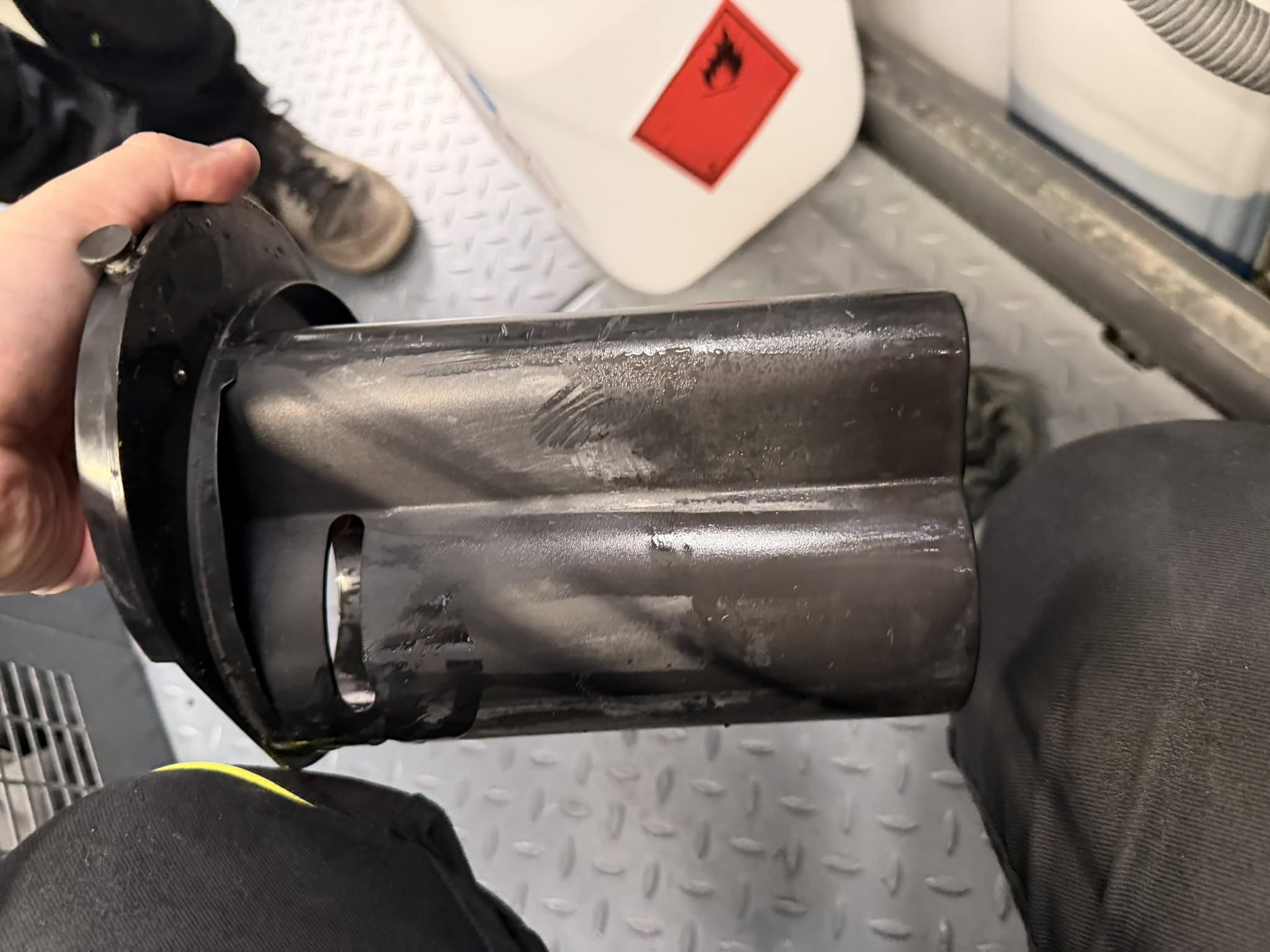

Osady farby i brud w dozowniku utrudniają poprawny pomiar i pracę czujników. Dlatego czyszczenie było pierwszym krokiem.
Co zrobiliśmy podczas wizyty
Usuwanie przyczyn, przez które pojawiał się alcosmart error 13, zaczęliśmy od czyszczenia toru pomiarowego.

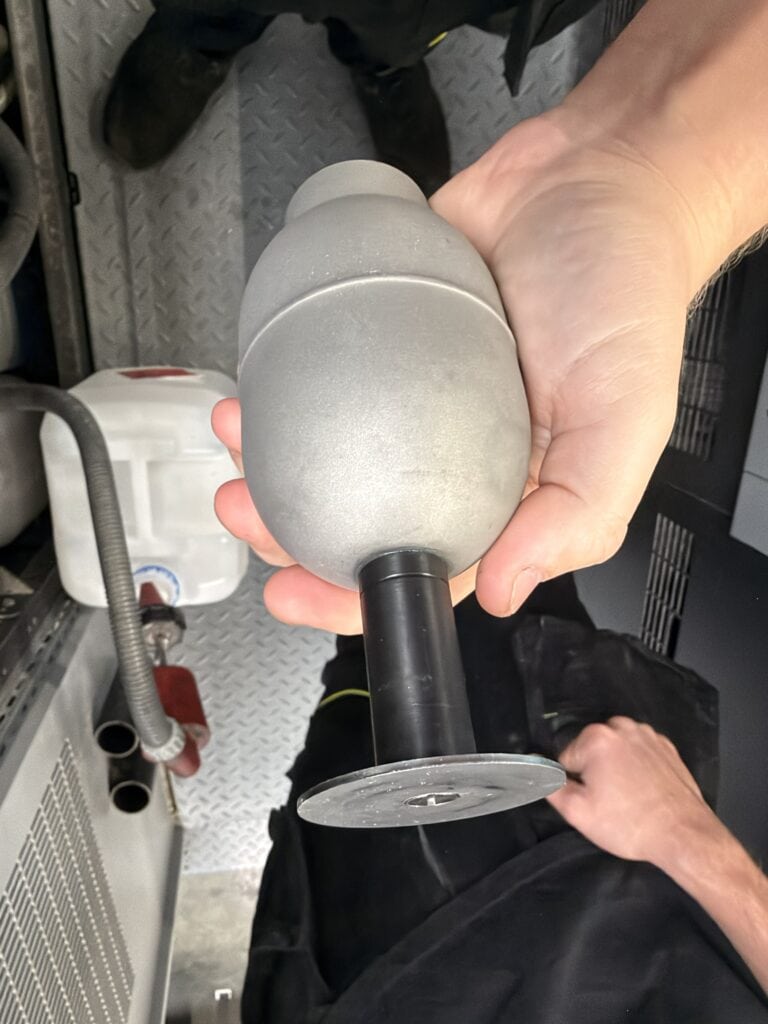

- Wyczyściliśmy pływak i jego obudowę z osadów farby.

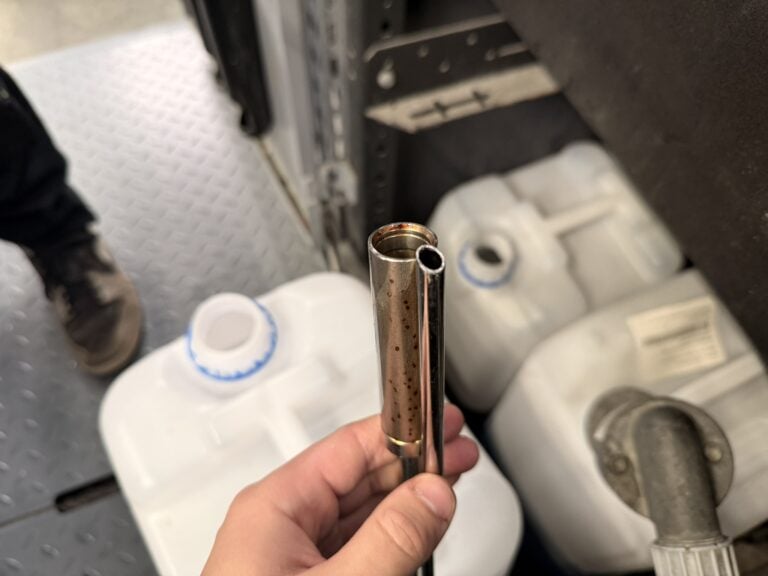

- Czujnik temperatury także oczyściliśmy z osadów.
- To samo zrobiliśmy z czujnikiem poziomu wody.
- Przywróciliśmy fabryczne wartości Gain i Offset.
- Przez 10 minut testowaliśmy zabezpieczenie redundantne.
Co trzeba jeszcze wymienić w dozowniku
Przy diagnozie, którą wywołał alcosmart error 13, najważniejsza uwaga dotyczy filtra kryształowego pod membraną. Filtr jest uszkodzony i wymaga wymiany. Co ważne, takiego filtra nie wolno czyścić alkoholem. Ponadto po wymianie trzeba sprawdzić lampę IR.
W protokole zapisaliśmy też inne uwagi:
- Środkowy przycisk panelu działa z przerwami.
- Na membranie jest lekkie wgniecenie.
- Nawilżacz zgłasza alarmy F169 i W033.
Stan dozownika oceniliśmy na 51 na 100, ze statusem „sprawne z zaleceniami”. Zalecenia mają przy tym pilność 30 dni. Czekamy na decyzję klienta w sprawie wymiany filtra. Jeśli błąd będzie wracał, alternatywą jest technotrans alcocontrol.
Z kolei inne kody opisujemy w artykule kody błędów technotrans alcosmart. Obsługę samych nawilżaczy opisuje strona naprawa nawilżaczy offsetowych. Dokumentację urządzeń udostępnia producent, firma technotrans.
Jak zapobiegać, by alcosmart error 13 nie wracał
Nie każdy błąd da się wyeliminować, ale kilka nawyków wyraźnie zmniejsza ryzyko:
- Regularnie czyść pływak i jego obudowę, zanim osady farby stwardnieją.
- Co jakiś czas porównuj wskazanie IPA z pomiarem kontrolnym.
- Nie czyść filtra kryształowego alkoholem.
- Nie zmieniaj ręcznie wartości Gain i Offset bez zapisania wartości fabrycznych.
- Zgłaszaj alarmy nawilżacza, bo dozownik i nawilżacz pracują w jednym obiegu.
Różnica 2% IPA wydaje się mała. Mimo to zmienia zachowanie roztworu na płycie i może wpływać na jakość druku oraz zużycie alkoholu.
Ocena klienta: 5 na 5
KEA oceniło naszą pracę na 5 w skali od 1 do 5. Co ważne, ocena pochodzi z protokołu serwisowego nr 003/2026/MA, podpisanego przez klienta zdalnie. Ponadto klient zgodził się na podanie nazwy firmy.
Ekipy wyjeżdżają z Wałsnowa i ze Szczecina, od poniedziałku do soboty 8:00 do 16:00. Serwisujemy dozowniki alkoholu i nawilżacze offsetowe technotrans w drukarniach w całej Polsce.
Pytania i odpowiedzi
Co oznacza alcosmart error 13?
Błąd dotyczy funkcji AutoZero, czyli automatycznej kalibracji punktu zerowego. Pojawia się, gdy dozownik nie może poprawnie skalibrować pomiaru.
Czy error 13 oznacza wyczerpany licznik AutoZero?
Nie zawsze. W drukarni KEA licznik wskazywał 58 na 120, więc przyczyny szukaliśmy w torze pomiarowym: w osadach, czujnikach i filtrze.
Czy filtr kryształowy w alcosmart można czyścić alkoholem?
Nie. Filtra kryształowego pod membraną nie wolno czyścić alkoholem. Uszkodzony filtr trzeba wymienić, a potem sprawdzić lampę IR.
Jak sprawdzić, czy dozownik dobrze mierzy IPA?
Porównaj wskazanie z pomiarem kontrolnym. W KEA dozownik pokazywał 11,0%, a pomiar kontrolny 9,0% obj., przy tolerancji ±1.
Co dalej z dozownikiem w drukarni KEA?
Dozownik jest sprawny z zaleceniami. Zaleciliśmy wymianę filtra kryształowego w ciągu 30 dni i czekamy na decyzję klienta.
