Kalibracja sondy przewodności w nawilżaczu offsetowym to temat, który wraca do nas w każdej drukarni z własnym miernikiem. Operator mierzy przewodność roztworu nawilżającego ręcznym konduktometrem, dostaje na przykład 1 450 µS/cm, a sterownik nawilżacza pokazuje 1 150 µS/cm. Które wskazanie jest prawdziwe, czy sondę da się skalibrować, czy kalibracja pH jest w tym samym menu i co zrobić, gdy producent nie przewidział takiej funkcji? Odpowiadamy na podstawie zleceń z drukarń, w których diagnozowaliśmy tor pomiarowy w urządzeniach Baldwin CombiLiner i technotrans beta.c.
Opisujemy, jak działa sonda przewodności nawilżacza, dlaczego jej wskazania rozjeżdżają się z miernikiem, jak wygląda diagnostyka toru pomiarowego, czym jest kalibracja pH w sterowniku, a także gdzie leży granica między kalibracją a wymianą sondy. Na końcu znajdziesz cennik i odpowiedzi na najczęstsze pytania.
Spis treści:
Przewodność roztworu nawilżającego: dlaczego jest tak ważna
Przewodność roztworu nawilżającego mówi, ile buforu i soli znajduje się w wodzie. Dlatego sterownik nawilżacza dozuje koncentrat buforu dokładnie według tego wskazania. Jeśli sonda zaniża wynik, urządzenie dodaje za dużo buforu, a wtedy rośnie zużycie chemii, płyta zaczyna tonować, a wałki pokrywają się osadem. Natomiast gdy sonda zawyża wynik, buforu jest za mało, pH ucieka, farba emulguje i druk traci kontrast. W obu przypadkach drukarnia widzi problem na arkuszu, ale przyczyna siedzi w torze pomiarowym.
| Parametr roztworu | Typowy zakres | Co mierzy | Skutek błędnego pomiaru |
|---|---|---|---|
| Przewodność roztworu | 800 do 1 800 µS/cm (zależnie od wody i buforu) | Sonda przewodności z kompensacją temperatury | Złe dozowanie buforu, tonowanie, osady |
| pH | 4,8 do 5,5 | Elektroda pH (w części urządzeń) | Emulgowanie farby, korozja, brudzenie |
| Temperatura | 8 do 12 °C | Czujnik w zbiorniku | Zła kompensacja przewodności, błędne dozowanie IPA |
| Stężenie IPA | 0 do 10 procent | Czujnik ultradźwiękowy (Alcosmart) lub pływakowy | Za duże zużycie alkoholu, problemy z wodno-farbową równowagą |
Sonda przewodności nawilżacza: jak działa i co ją rozkalibrowuje
Sonda przewodności nawilżacza to para elektrod (albo układ indukcyjny) zanurzona w roztworze, a obok niej czujnik temperatury. Przetwornik mierzy, jak łatwo prąd przepływa między elektrodami, a następnie przelicza wynik na wartość odniesioną do 25 °C. Dlatego każde zakłócenie na elektrodach albo w kompensacji temperaturowej od razu zmienia wskazanie. Z naszych wizyt wynika, że za rozjazd odpowiadają zwykle poniższe przyczyny, a kalibracja sondy ma sens dopiero po ich usunięciu.
| Przyczyna | Jak się objawia | Co robimy |
|---|---|---|
| Biofilm i osad buforu na elektrodach | Wskazanie powoli spada przez tygodnie, mimo stałego dozowania | Czyszczenie sondy, test po czyszczeniu, zalecenie częstszego mycia zbiornika |
| Zła kompensacja temperatury | Różnica rośnie, gdy roztwór jest zimny, a znika przy 20 °C | Kontrola czujnika temperatury, nastaw współczynnika i miejsca pomiaru |
| Uszkodzony przewód lub wilgoć w złączu | Wskazanie skacze, a czasem spada do zera | Pomiar rezystancji, wymiana złącza, uszczelnienie |
| Zużyty przetwornik | Stały błąd niezależny od czyszczenia | Porównanie z miernikiem wzorcowym, wymiana przetwornika |
| Zły miernik ręczny w drukarni | Sterownik ma rację, a miernik nie | Pomiar trzecim, skalibrowanym miernikiem serwisowym |
| Sonda zamontowana poza przepływem | Wskazanie reaguje z opóźnieniem na dozowanie | Zmiana miejsca montażu albo poprawa cyrkulacji |
Ponadto przewodność roztworu nawilżającego zależy od wody. Jeśli drukarnia zmieniła dostawcę wody, uruchomiła osmozę albo zaczęła stosować inny koncentrat, wskazania zmienią się bez żadnej usterki sondy. Dlatego przed kalibracją pytamy o historię zmian w ostatnich miesiącach.
Kalibracja sondy przewodności: co da się zrobić w sterowniku

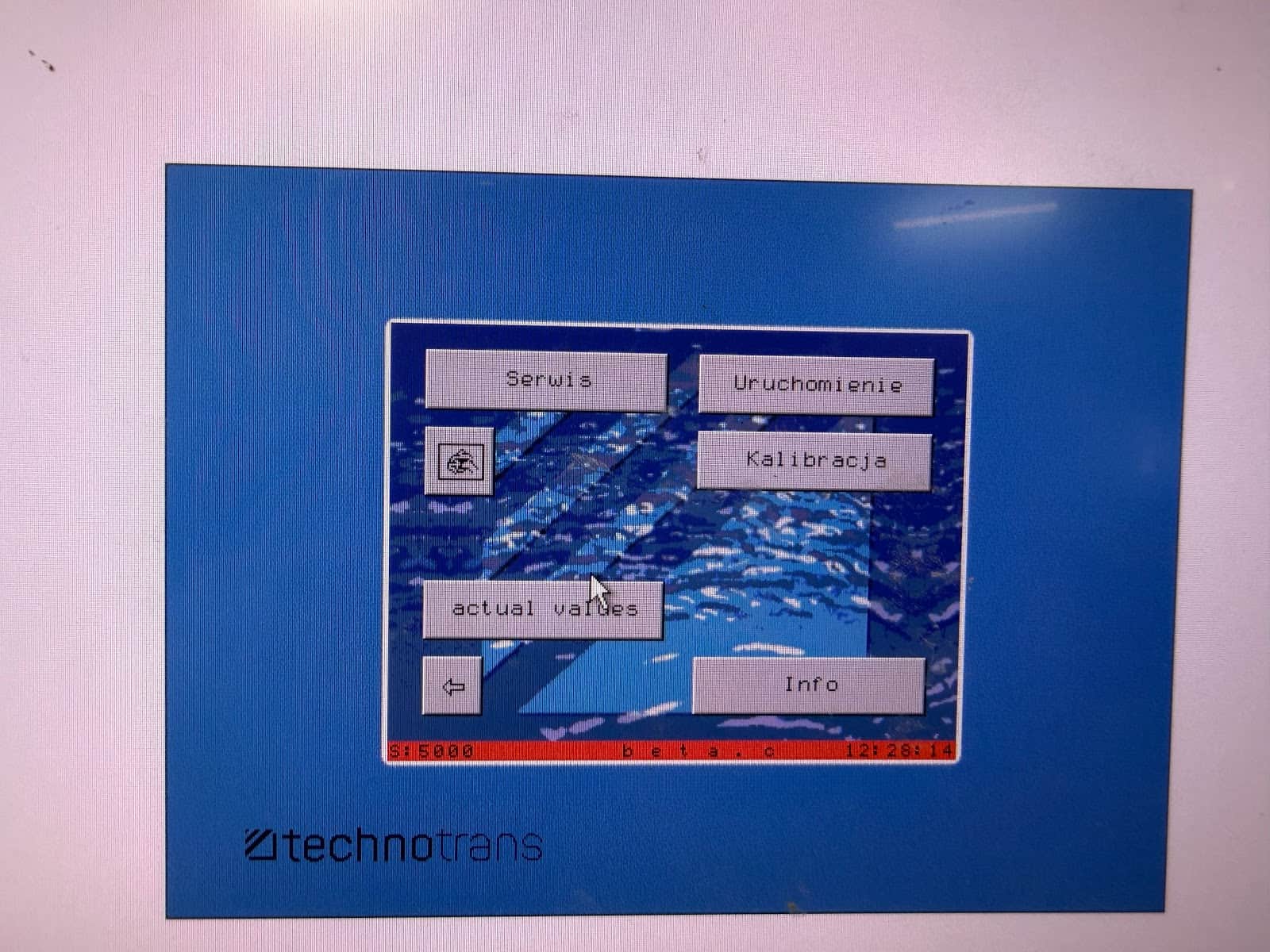

Tu pojawia się najczęstsze nieporozumienie. Wiele drukarń zakłada, że kalibracja sondy przewodności to wpisanie poprawki w menu sterownika. Natomiast dokumentacja technotrans beta.c pokazuje, że menu Calibration (S: 5400) jest opcją i obejmuje wyłącznie kalibrację układu pH oraz liczników impulsów i tłoków dozujących digidos. Korekta wskazania przewodności z poziomu sterownika nie jest w tej serii możliwa, zatem praca ogranicza się do sondy, przewodu, przetwornika i kompensacji temperatury. Z kolei w urządzeniach Baldwin CombiLiner część funkcji kalibracyjnych jest dostępna w menu serwisowym, ale dostęp bywa zabezpieczony hasłem generowanym przez producenta. Wtedy wykonujemy pomiary porównawcze i przekazujemy drukarni wskazanie nastaw, które producent powinien skorygować.
| Urządzenie | Kalibracja przewodności w sterowniku | Kalibracja pH | Co pozostaje do zrobienia |
|---|---|---|---|
| technotrans beta.c (np. beta.c 280 G) | Brak takiej funkcji | Tak, menu Calibration (S: 5400), jeśli opcja jest aktywna | Czyszczenie sondy, tor pomiarowy, przetwornik, kompensacja |
| technotrans alpha.c, alpha.d | Zależnie od wersji oprogramowania | Zależnie od wyposażenia | Jak wyżej, dodatkowo kontrola dozownika |
| Baldwin CombiLiner (np. 28.0 W) | Częściowo, w menu serwisowym | Zależnie od wyposażenia | Dostęp serwisowy producenta, pomiary porównawcze |
| Zewnętrzne przetworniki (np. w instalacjach centralnych) | Tak, zwykle dwupunktowa | Tak | Kalibracja roztworami wzorcowymi 1 413 µS/cm i pH 4 oraz 7 |

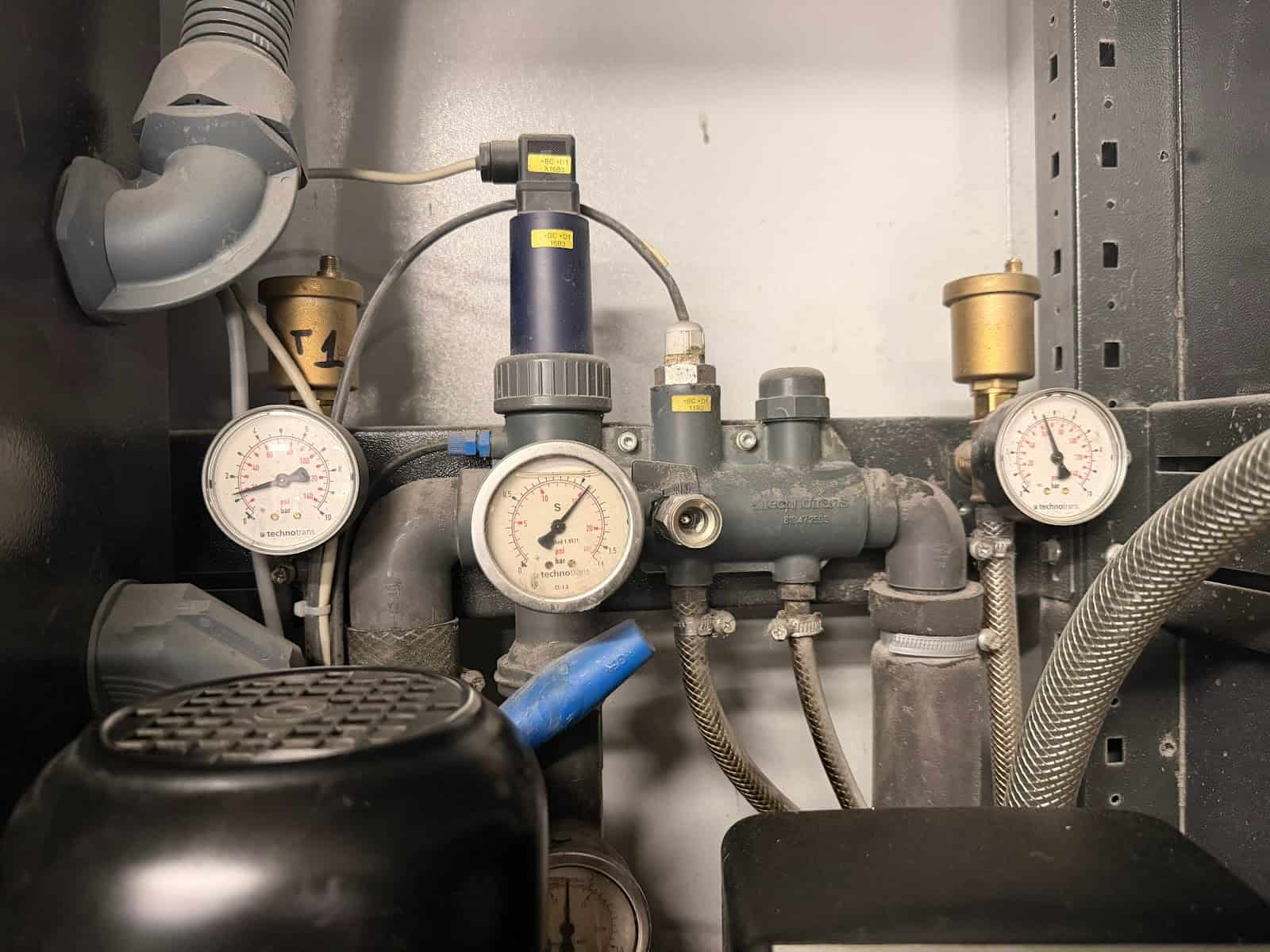

Diagnostyka toru pomiarowego: jak wygląda wizyta
Kalibracja sondy przewodności zaczyna się od pomiaru porównawczego, dlatego diagnostykę wykonujemy na pracującym urządzeniu, ponieważ tylko wtedy porównanie ma sens. Najpierw mierzymy przewodność roztworu nawilżającego niezależnym, skalibrowanym miernikiem serwisowym i zapisujemy różnicę względem sterownika. Następnie demontujemy sondę, oceniamy jej stan, czyścimy ją i powtarzamy pomiar. Ponadto sprawdzamy okablowanie, złącza i przetwornik, a także nastawy kompensacji temperaturowej. Wreszcie kalibracja pH w urządzeniach z taką opcją odbywa się roztworami wzorcowymi, a całość kończymy protokołem z wynikami i rekomendacją.
| Krok | Czynność | Wynik dla drukarni |
|---|---|---|
| 1 | Pomiar porównawczy miernikiem serwisowym | Wiadomo, czy błąd leży w sterowniku, czy w mierniku drukarni |
| 2 | Oględziny i czyszczenie sondy | Usunięcie najczęstszej przyczyny rozjazdu |
| 3 | Kontrola przewodu, złącz i przetwornika | Wykrycie wilgoci, przerwy albo zużytego przetwornika |
| 4 | Kontrola kompensacji temperaturowej | Zgodność wskazań przy zimnym i ciepłym roztworze |
| 5 | Kalibracja pH (jeśli urządzenie ma opcję) | Poprawne dozowanie buforu |
| 6 | Protokół z pomiarami i zaleceniami | Podstawa do wymiany sondy albo zgłoszenia do producenta |
Kiedy kalibracja sondy przewodności nie wystarczy
Jeśli po czyszczeniu i kontroli toru pomiarowego różnica względem miernika wzorcowego nadal przekracza około 10 procent, sonda albo przetwornik są zużyte. Wtedy proponujemy wymianę na część oryginalną albo zamiennik o tych samych parametrach, a przy starszych urządzeniach bez wsparcia producenta montaż zewnętrznego przetwornika przewodności z własną kalibracją. Dzięki temu drukarnia odzyskuje wiarygodny pomiar, a przewodność roztworu nawilżającego znów odpowiada rzeczywistości, bez wymiany całego nawilżacza. Z kolei gdy problem dotyczy dozowania alkoholu, a nie buforu, kierujemy prace na czujnik Alcosmart, o którym piszemy w artykule o kodach błędów Alcosmart.
Cennik: diagnostyka i kalibracja sondy przewodności
Diagnostyka toru pomiarowego i sond kosztuje 1 200 zł netto za urządzenie jako cena stała, a dojazd rozliczamy po 3,20 zł netto za kilometr w obie strony. Ponadto przy dwóch lub więcej urządzeniach w jednej drukarni wykonujemy prace podczas jednej wizyty, zatem dojazd liczymy raz. Natomiast wymiana sondy, przetwornika albo elementów toru pomiarowego wymaga odrębnej wyceny po oględzinach. Oferta jest ważna 7 dni. Jeśli chcesz połączyć diagnostykę sond z przeglądem układu chłodzenia i dozowania, polecamy przegląd nawilżacza offsetowego jako wariant alternatywny.
Najczęstsze pytania o kalibrację sond przewodności
Czy w technotrans beta.c da się skalibrować przewodność?
Nie z poziomu sterownika. Menu Calibration (S: 5400) obejmuje tylko pH oraz liczniki dozownika digidos. Przewodność poprawia się przez czyszczenie sondy, kontrolę przetwornika i kompensacji temperaturowej, a w razie zużycia przez wymianę sondy.
Jak często czyścić sondę przewodności?
Przy każdej wymianie roztworu, czyli zwykle co 2 do 4 tygodni. Sondę wystarczy przepłukać wodą i delikatnie oczyścić elektrody z osadu, bez szorowania materiałami ściernymi.
Mój miernik ręczny pokazuje inną wartość niż sterownik. Który ma rację?
Nie wiadomo bez trzeciego, skalibrowanego miernika. Ręczne konduktometry w drukarniach często nie były kalibrowane od lat, dlatego podczas wizyty mierzymy przyrządem serwisowym z aktualną kalibracją roztworem 1 413 µS/cm.
Kalibracja pH: czy ją wykonujecie?
Tak, jeśli urządzenie ma taką opcję. W technotrans beta.c jest to menu Calibration, a kalibrację wykonujemy roztworami wzorcowymi pH 4 i pH 7.
Czy wymieniacie sondy Baldwin i technotrans?
Tak, gdy diagnostyka toru pomiarowego wykaże zużycie. Dobieramy sondę oryginalną albo zamiennik o tych samych parametrach, a przy braku wsparcia producenta montujemy zewnętrzny przetwornik przewodności z własną kalibracją.
Kalibracja sondy przewodności: umów wizytę
Jeśli wskazania przewodności w nawilżaczu odbiegają od miernika, druk tonuje albo zużycie buforu wzrosło bez powodu, zadzwoń pod numer +48 536 577 385 (od poniedziałku do soboty, 8:00 do 16:00) albo napisz na info@chillerserwis.com. Podaj model nawilżacza, rok produkcji, wartości z miernika i ze sterownika, a także zdjęcie tabliczki znamionowej. Następnie przygotujemy wycenę. Zasady pomiaru przewodności i kompensacji temperaturowej opisuje Engineering ToolBox, a wymagania dla układów chłodniczych nawilżaczy z F-gazami rozporządzenie (UE) 2024/573.
