Serwis chiller CIAT LWST z perspektywy serwisanta wezwanego do awarii
Serwis chiller CIAT LWST obejmuje diagnostykę agregatu wody lodowej ze sprężarkami śrubowymi, skraplaczem chłodzonym wodą i parownikiem płaszczowo-rurowym. Sprawdzamy szczelność układu, ciśnienia robocze, temperatury czynnika, stan oleju oraz automatykę, a całość zamykamy próbą pracy pod obciążeniem i protokołem serwisowym.
Do takich maszyn jedziemy najczęściej wtedy, gdy agregat już się zablokował, a technolog liczy minuty przestoju. Dlatego pierwsza godzina na obiekcie decyduje o tym, czy produkcja wraca tego samego dnia. Poniżej pokazujemy kolejność czynności, objawy widoczne dla obsługi bez przyrządów oraz moment, w którym naprawa wymaga warsztatu.
Po czym poznać, że chiller CIAT LWST wymaga serwisu?
Awaria rzadko przychodzi bez zapowiedzi. Zwykle poprzedza ją kilka tygodni sygnałów widocznych z poziomu panelu i rurociągu. Poniższą listę układamy według częstotliwości zgłoszeń trafiających do naszego działu technicznego.
- Temperatura wody lodowej pełznie w górę mimo pracy obu obiegów, a sterownik nie zgłasza jeszcze alarmu.
- Sprężarka śrubowa blokuje się na zabezpieczeniu wysokiego ciśnienia, najczęściej w najcieplejsze dni.
- Poziom oleju we wzierniku spada poniżej normy, olej ciemnieje albo zmienia zapach.
- Skraplacz chłodzony wodą potrzebuje coraz większego przepływu, natomiast różnica temperatur na jego króćcach maleje.
- Agregat startuje i wyłącza się w krótkich cyklach, co słychać w hali bez żadnego przyrządu.
- Na króćcach, zaworach i połączeniach lutowanych pojawia się olej, czyli klasyczny ślad nieszczelności.
- Sterownik zapisuje powtarzalne alarmy, które obsługa kasuje bez analizy przyczyny.
Każdy z tych objawów da się zmierzyć. Ponieważ jednak każdy ma po kilka możliwych przyczyn, wymiana części bez pomiaru zwykle kończy się drugą wizytą i drugą fakturą.
Sprężarki śrubowe, olej i separator, czyli najdroższa część awarii
Sprężarka śrubowa wybacza mniej niż scroll. Diagnostykę zaczynamy więc od pomiaru napięcia i prądu na wszystkich fazach oraz od porównania obu obiegów przy zbliżonym obciążeniu. Asymetria prądów, podwyższony pobór przy niskim ciśnieniu ssania albo nienaturalnie duża liczba startów to sygnały, których nie zamykamy skasowaniem alarmu.
Dalej sprawdzamy poziom i stan oleju oraz pracę separatora. Ubytek oleju w agregacie z R134a niemal zawsze oznacza nieszczelność albo problem z powrotem oleju, zwłaszcza przy długiej pracy na częściowym obciążeniu. Ciemny olej po serii blokad wysokociśnieniowych badamy pod kątem kwasowości, gdyż przegrzany układ potrafi zanieczyścić cały obieg. Jeśli sprężarka blokuje się drugi raz w tygodniu, diagnostyka wychodzi taniej niż wymiana łożyskowania po kolejnym starcie.
Skraplacz chłodzony wodą i parownik płaszczowo-rurowy, tędy ucieka wydajność
W agregatach LWST utrata mocy chłodniczej zaczyna się zwykle po stronie wodnej, nie w obiegu chłodniczym. Osad i kamień w rurkach skraplacza podnoszą ciśnienie skraplania, a tym samym pobór prądu sprężarek. Mierzymy zatem temperatury i przepływ wody po stronie skraplacza oraz różnicę między temperaturą skraplania a temperaturą wody na wylocie. Rosnąca wartość tej różnicy to najprostszy dowód zabrudzenia wymiennika, potwierdzany także przez dokumentację techniczną producentów wymienników ciepła.
Po stronie parownika płaszczowo-rurowego liczy się stabilny przepływ wody lodowej. Sprawdzamy pompy obiegowe, filtry siatkowe, armaturę i zawory regulacyjne, ponieważ zapchany filtr daje objawy łudząco podobne do braku czynnika. Kontrolujemy też czujnik przepływu, bo jego obejście grozi zamrożeniem wymiennika. Przy powtarzających się problemach hydraulicznych proponujemy audyt układu, a w razie potrzeby przebudowę wykonuje nasz zespół od budowy instalacji wody lodowej.
Elektryka, zabezpieczenia i sterownik w agregacie CIAT LWST

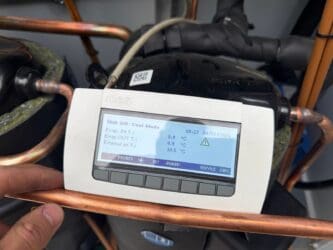

Automatyka mówi prawdę tylko wtedy, gdy czujniki mierzą poprawnie. Dlatego wskazania temperatur i ciśnień z panelu porównujemy z pomiarem odniesienia, a nie przyjmujemy ich na wiarę. W agregatach CIAT tej klasy spotykamy sterowniki z rodziny Connect, więc odczytujemy pełną historię alarmów, liczbę godzin pracy i liczbę startów każdego obiegu. Analiza tej historii często wskazuje przyczynę szybciej niż same pomiary na maszynie.

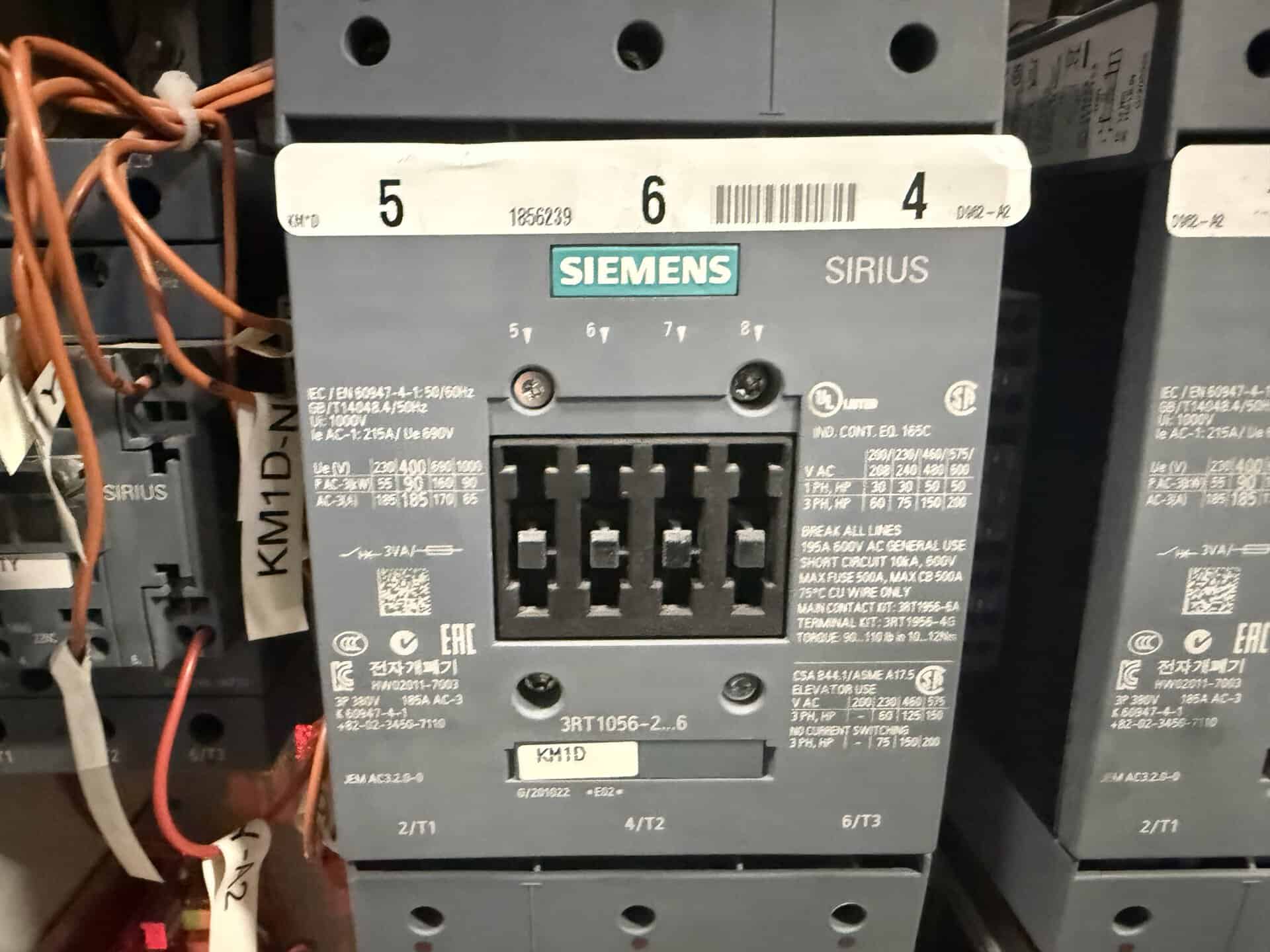

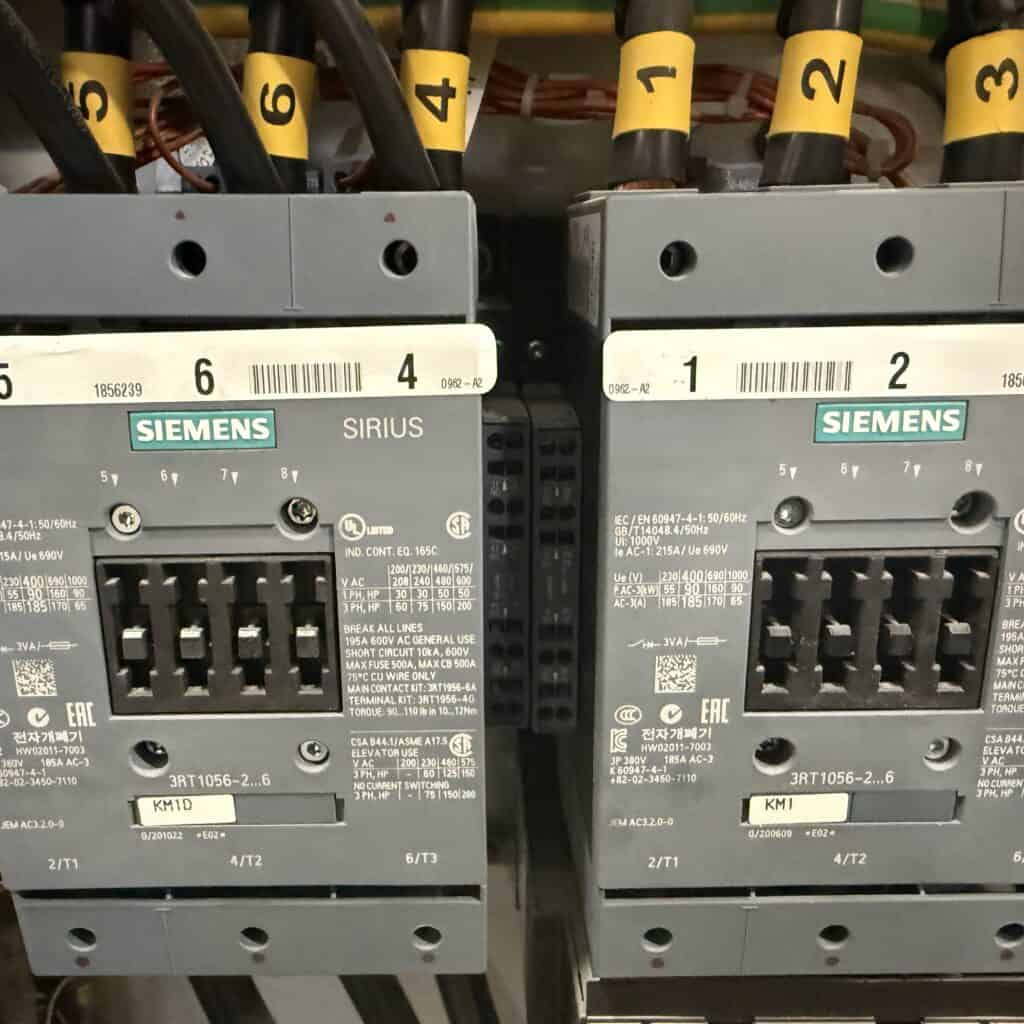

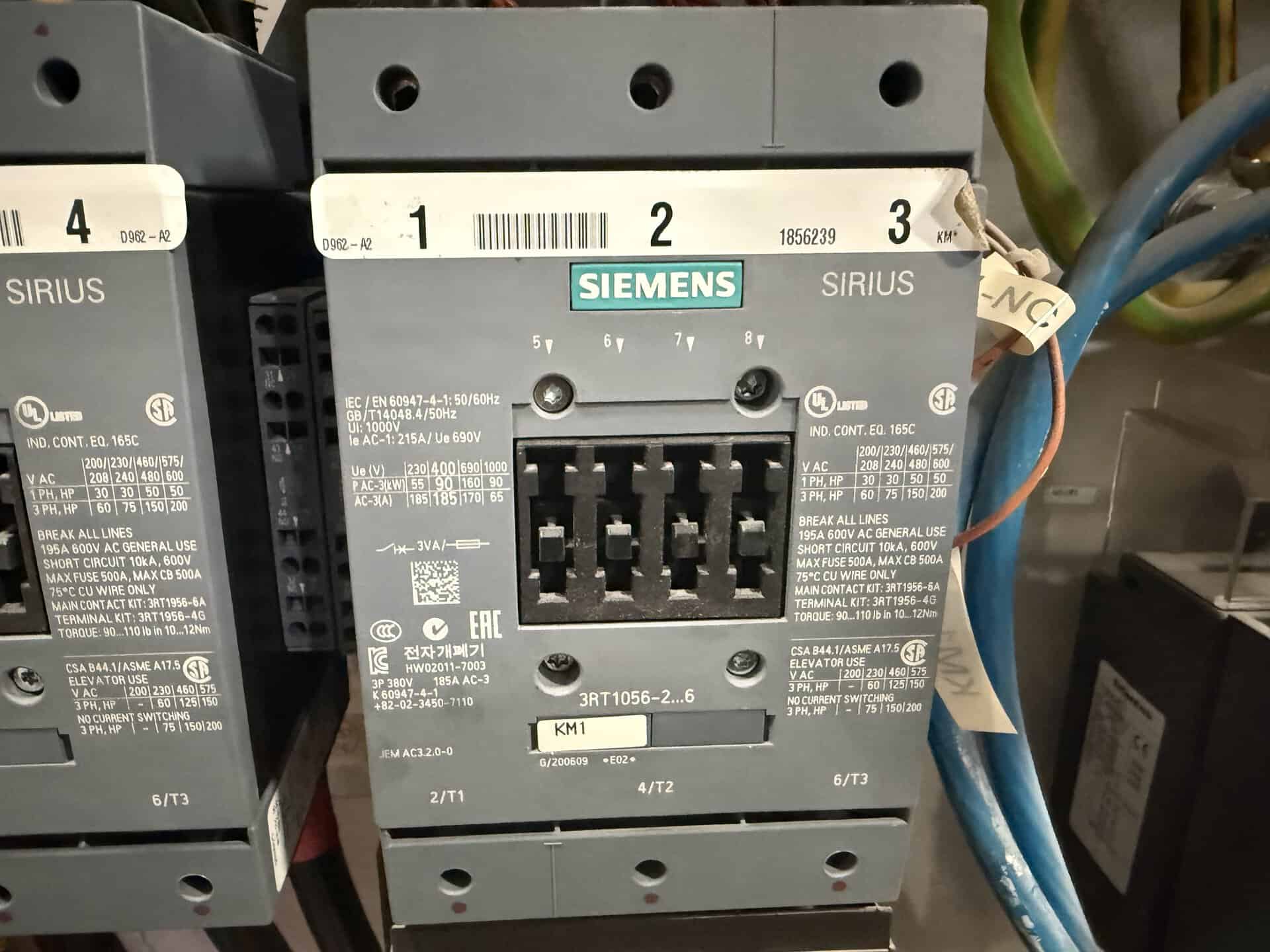

Osobno testujemy zabezpieczenia wysokiego i niskiego ciśnienia oraz łańcuch blokad, ponieważ presostat po latach pracy potrafi zadziałać z opóźnieniem. Kontrolujemy dokręcenie połączeń mocy, stan styczników i zabezpieczeń, a także komunikację z BMS, jeśli agregat raportuje do systemu nadrzędnego. Na koniec sprawdzamy pracę układów regulacji, czyli reakcję urządzenia na zmianę zadanej temperatury wody lodowej.
Przegląd zerowy chillera CIAT LWST i protokół po naprawie
Przy pierwszej wizycie na nieznanym urządzeniu wykonujemy przegląd zerowy. Obejmuje on oględziny, kontrolę szczelności układu chłodniczego, pomiar ciśnień i temperatur czynnika, ocenę wymienników oraz test automatyki. Następnie uruchamiamy agregat pod obciążeniem i obserwujemy stabilność temperatury wody lodowej, bo dopiero praca w warunkach zbliżonych do produkcyjnych pokazuje realną wydajność chłodniczą.
Wynik zamykamy protokołem serwisowym z pomiarami, listą usterek i zakresem prac. Ten dokument jest podstawą decyzji, czy opłaca się naprawa, czy modernizacja układu. Naprawy drobne wykonujemy na obiekcie mobilną grupą serwisową, natomiast poważniejsze prace na sprężarce lub wymienniku prowadzimy w warsztacie ze stanowiskiem testowym. Na czas takiej naprawy udostępniamy urządzenie zastępcze z wynajmu, dzięki czemu produkcja nie stoi. Zgłoszenia awarii przyjmuje Dział Techniczny pod numerem +48 501 179 381, a pełny zakres prac opisuje strona serwis agregatów wody lodowej.
Najczęstsze pytania o serwis agregatów wody lodowej CIAT LWST
Ile trwa przegląd chillera CIAT LWST?
Standardowy przegląd dwuobiegowego agregatu ze sprężarkami śrubowymi zajmuje zwykle od kilku godzin do pełnego dnia roboczego. Czas zależy od dostępności urządzenia, stanu skraplacza oraz od tego, czy możemy uruchomić maszynę pod obciążeniem. Jeśli w trakcie pomiarów wychodzi nieszczelność albo problem z olejem, zakres rozszerza się o dodatkową diagnostykę, którą wyceniamy przed rozpoczęciem prac.
Czy serwis chillera CIAT LWST wymaga zatrzymania produkcji?
Część czynności wykonujemy na pracującym urządzeniu, na przykład pomiary elektryczne, odczyt alarmów i kontrolę parametrów obiegów. Natomiast czyszczenie skraplacza chłodzonego wodą, wymiana czujników czy prace na układzie chłodniczym wymagają postoju. Termin ustalamy więc pod okno serwisowe zakładu, a przy krótkich przestojach organizujemy urządzenie zastępcze.
Dlaczego agregat blokuje się na wysokim ciśnieniu latem?
Najczęstszą przyczyną jest pogorszona wymiana ciepła w skraplaczu chłodzonym wodą. Kamień, biofilm lub zbyt mały przepływ podnoszą temperaturę skraplania, a przy wyższej temperaturze wody chłodzącej układ traci zapas i wchodzi w blokadę. Rzadziej odpowiada za to niesprawny presostat albo nadmiar czynnika w układzie. Rozstrzyga pomiar, dlatego czyszczenie w ciemno bywa stratą czasu.
Czy sprężarkę śrubową da się naprawić, czy trzeba wymienić agregat?
Sprężarka śrubowa nadaje się do regeneracji częściej, niż zakłada obsługa. Decyduje stan wirników, łożysk i czystość układu po awarii. Jeśli jednak zanieczyszczony olej rozniósł produkty rozkładu po całym obiegu, koszt czyszczenia instalacji potrafi zbliżyć się do ceny modernizacji. Rekomendację zawsze opieramy na protokole, a nie na szacunku telefonicznym.
Podsumowanie
W agregatach LWST rzadko zawodzi jeden element. Zwykle nakładają się na siebie zabrudzony skraplacz, zmęczony olej i czujnik, który od miesięcy pokazuje nieprawdę. Uporządkowana diagnostyka rozdziela te wątki i pokazuje realny koszt powrotu do parametrów. Zamów przegląd zerowy albo zgłoś awarię: Dział Diagnostyczny Szczecin +48 536 577 385, Dział Techniczny Wałsnów +48 501 179 381, info@chillerserwis.com.
