Kalkulator punktu rosy pokazuje, w jakiej temperaturze para wodna z powietrza zaczyna się skraplać. Wpisz temperaturę i wilgotność powietrza, a opcjonalnie temperaturę rury, zbiornika albo wody w instalacji. Dowiesz się, czy powierzchnia pozostanie sucha, czy trzeba ją zaizolować.
Punkt rosy liczony wzorem Magnusa (stałe Alduchova i Eskridge'a: 17,625 i 243,04 °C), dokładność ok. 0,1 K w zakresie 0 do 50 °C, sprawdzona z biblioteką CoolProp. Temperatura nieizolowanej rury jest bliska temperaturze wody w środku. Wynik jest orientacyjny: lokalnie przy ścianach, w szachtach i przy drzwiach wilgotność bywa wyższa niż na odczycie z czujnika.
Spis treści:
Czym jest punkt rosy
Powietrze zawsze zawiera parę wodną. Im jest cieplejsze, tym więcej pary może utrzymać. Gdy powietrze styka się z zimną powierzchnią i schładza się poniżej punktu rosy, nadmiar pary skrapla się w krople. Dlatego, jak pokazuje kalkulator punktu rosy, rury wody lodowej o temperaturze 7 °C pocą się latem w maszynowni, a ta sama rura w suchej i chłodnej hali pozostaje sucha.
Kalkulator punktu rosy liczy wynik wzorem Magnusa ze stałymi Alduchova i Eskridge’a. Wyniki sprawdziliśmy z biblioteką CoolProp: w zakresie 0 do 35 °C różnica nie przekracza 0,02 K.
Kalkulator punktu rosy a skraplanie na rurach wody lodowej
Woda na rurach to nie tylko kałuże. Wilgoć wnika w izolację i obniża jej skuteczność, a pod izolacją rura koroduje. Skropliny kapią na sufity podwieszane, rozdzielnice i towar w magazynie. Najczęstsze przyczyny to:
- Brak izolacji na zaworach, filtrach, pompach i kołnierzach.
- Izolacja z wełny bez paroizolacji, która chłonie wilgoć.
- Szczeliny na łączeniach otuliny i nieuszczelnione końce.
- Za cienka izolacja w wilgotnym pomieszczeniu, na przykład w pralni albo przy basenie.

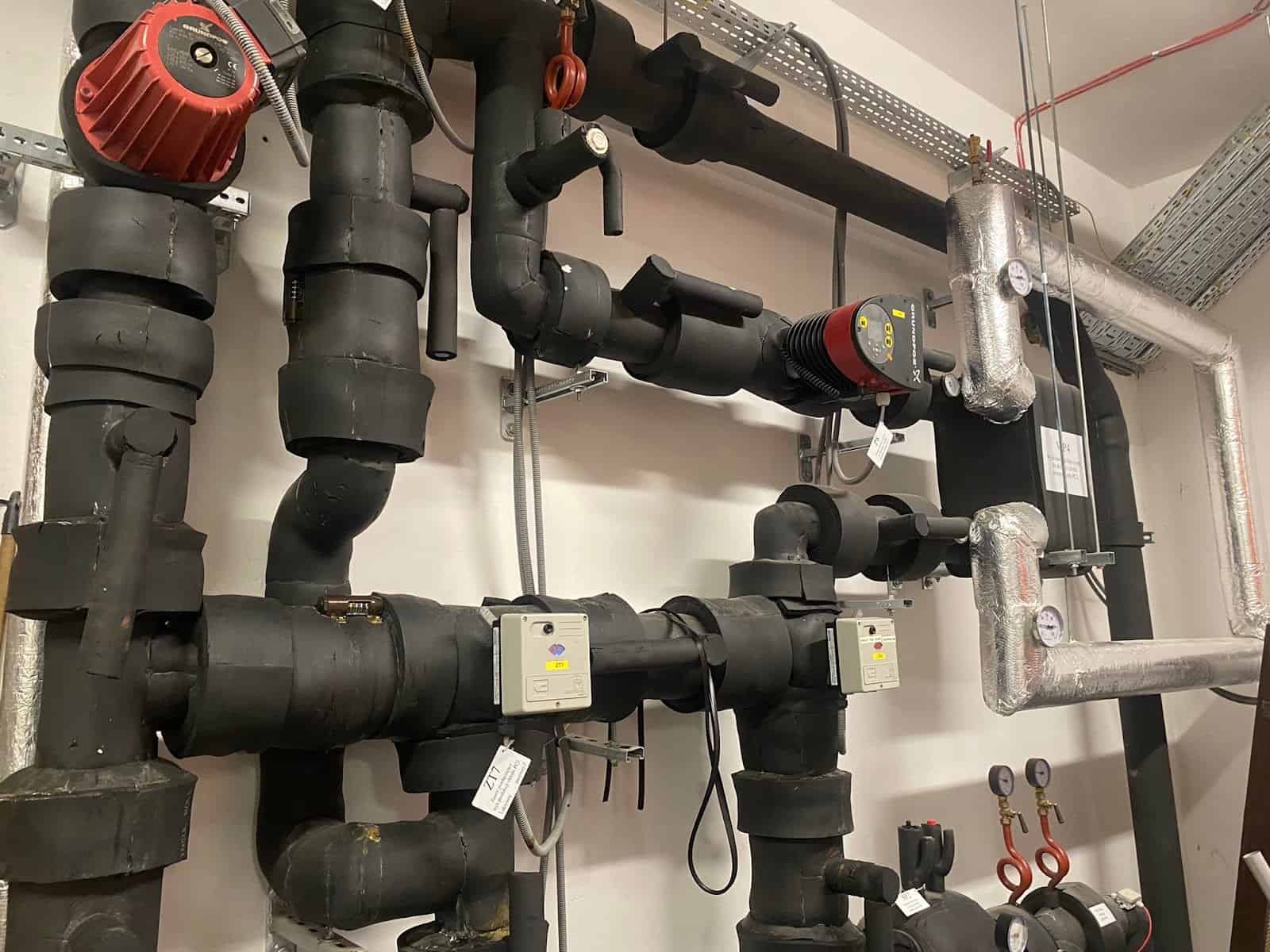

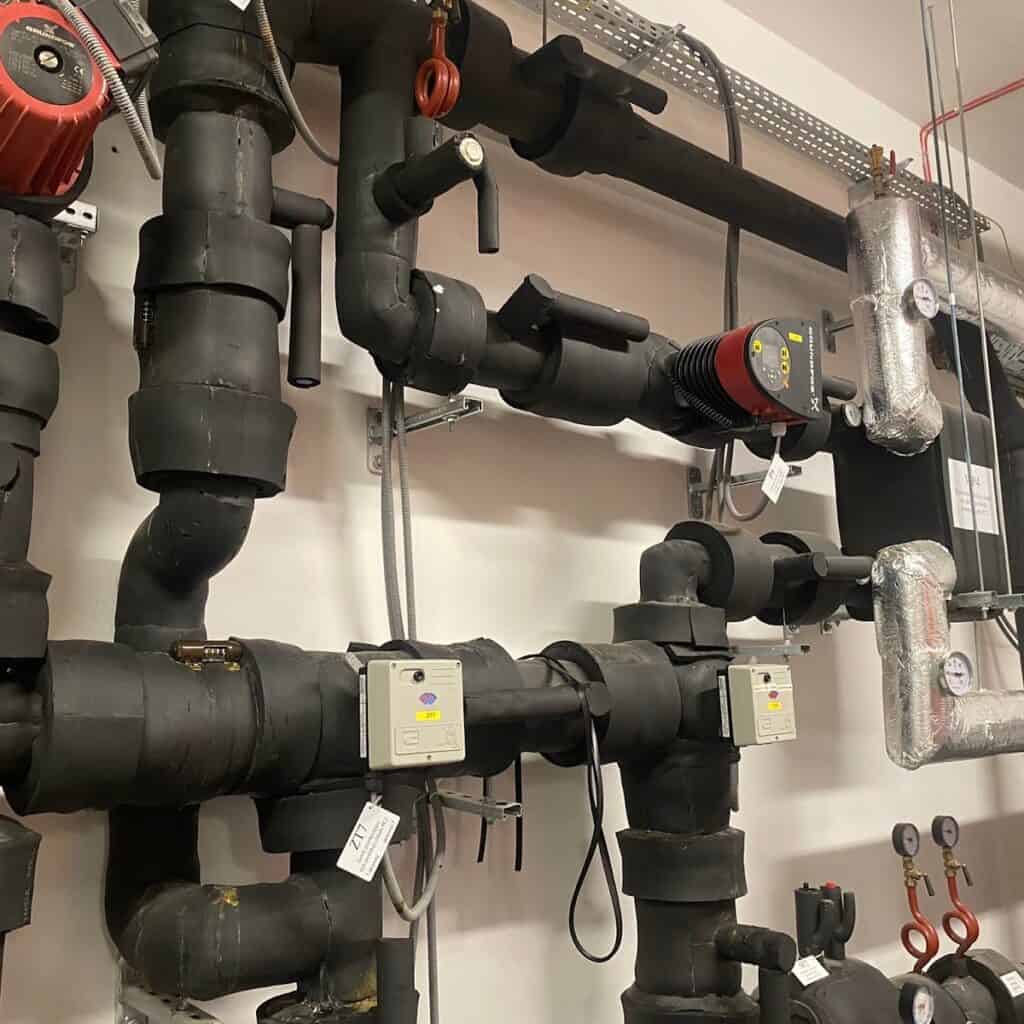

Dobór i montaż izolacji opisujemy na stronie izolacja w instalacjach wody lodowej. Do wody lodowej stosuje się otuliny z kauczuku syntetycznego o zamkniętych porach, które same są paroizolacją.
Jak czytać wynik z kalkulatora punktu rosy
Jeśli temperatura powierzchni jest niższa od punktu rosy, woda będzie się skraplać. Zapas mniejszy niż 2 K traktujemy jako granicę, bo lokalnie przy ścianach i w szachtach wilgotność bywa wyższa niż na czujniku. Przy zapasie kilku stopni powierzchnia pozostanie sucha.
Ważne zastrzeżenie
Kalkulator punktu rosy ma charakter informacyjny i nie zastępuje pomiarów ani projektu izolacji. Wynik zależy od dokładności odczytu wilgotności, a warunki w pomieszczeniu zmieniają się w ciągu dnia i roku. Nie odpowiadamy za skutki decyzji podjętych wyłącznie na podstawie kalkulatora. Szczegóły w nocie ograniczenie odpowiedzialności.
Pytania i odpowiedzi
Jaki jest punkt rosy przy 25 °C i 60 % wilgotności?
Około 16,7 °C. Każda powierzchnia chłodniejsza od tej temperatury, na przykład rura z wodą lodową 7 °C, będzie mokra.
Czy podniesienie temperatury wody lodowej zatrzyma skraplanie?
Czasem tak, ale zwykle oznacza to mniejszą moc chłodniczą i gorsze osuszanie powietrza w centralach. Lepszym rozwiązaniem jest szczelna izolacja.
Dlaczego zbiornik buforowy się poci, a rury nie?
Najczęściej zbiornik ma nieszczelną albo uszkodzoną izolację, a rury mają nową otulinę. Sprawdź łączenia, króćce i miejsca czujników.
Czy kalkulator punktu rosy działa poniżej 0 °C?
Wzór jest dokładny dla temperatury powietrza powyżej zera. Poniżej zera para zamienia się w szron, a wynik jest przybliżony.
Serwis instalacji wody lodowej
Gdy kalkulator punktu rosy wskaże ryzyko skraplania, pomożemy. Sprawdzamy izolację, chillery i całe instalacje wody lodowej. Zadzwoń: +48 536 577 385 albo napisz na info@chillerserwis.com. Więcej narzędzi znajdziesz na stronie kalkulatory chłodnicze.
