Przelicznik jednostek chłodniczych zamienia moc, ciśnienie i temperaturę między jednostkami, które spotyka się w kartach katalogowych chillerów i klimatyzatorów. Wynik pojawia się od razu po wpisaniu wartości. Przelicznik rozróżnia też nadciśnienie z manometru i ciśnienie absolutne.
Współczynniki: 1 TR = 3,51685 kW (12 000 BTU/h), 1 BTU/h = 0,29307107 W, 1 kcal/h = 1,163 W, 1 psi = 6,894757 kPa, 1 bar = 100 kPa. Ciśnienie absolutne = nadciśnienie + 1,01325 bar (ciśnienie atmosferyczne normalne). Różnica temperatur 1 K = 1,8 °F. Manometry serwisowe pokazują zwykle nadciśnienie, a tabele czynników podają często ciśnienie absolutne.
Spis treści:
Przelicznik jednostek chłodniczych dla mocy: kW, TR, BTU/h i kcal/h
W Europie moc chłodniczą podaje się w kilowatach. Amerykańscy producenci używają ton chłodniczych (TR) i BTU/h, a w starszej dokumentacji spotyka się kcal/h. Jedna tona chłodnicza to 12 000 BTU/h, czyli 3,51685 kW. Kilowat to 3 412 BTU/h i 860 kcal/h.
Natomiast uwaga na „konie mechaniczne” w ofertach małych chillerów. To zwykle moc sprężarki, a nie moc chłodnicza, dlatego przelicznik jej nie zamienia. Moc chłodniczą z przepływu i temperatur policzysz w kalkulatorze wydajności chłodniczej.
Przelicznik jednostek chłodniczych dla ciśnienia: bar, kPa, MPa i psi

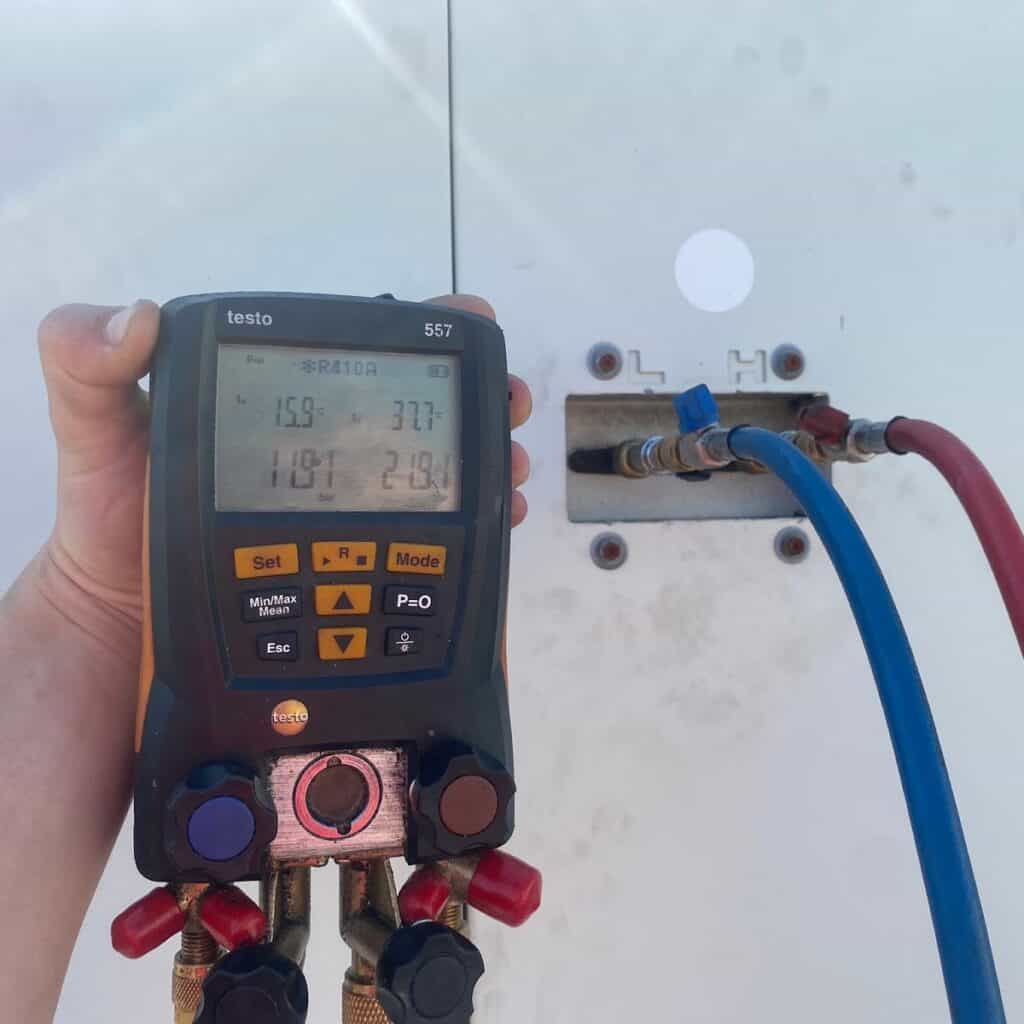

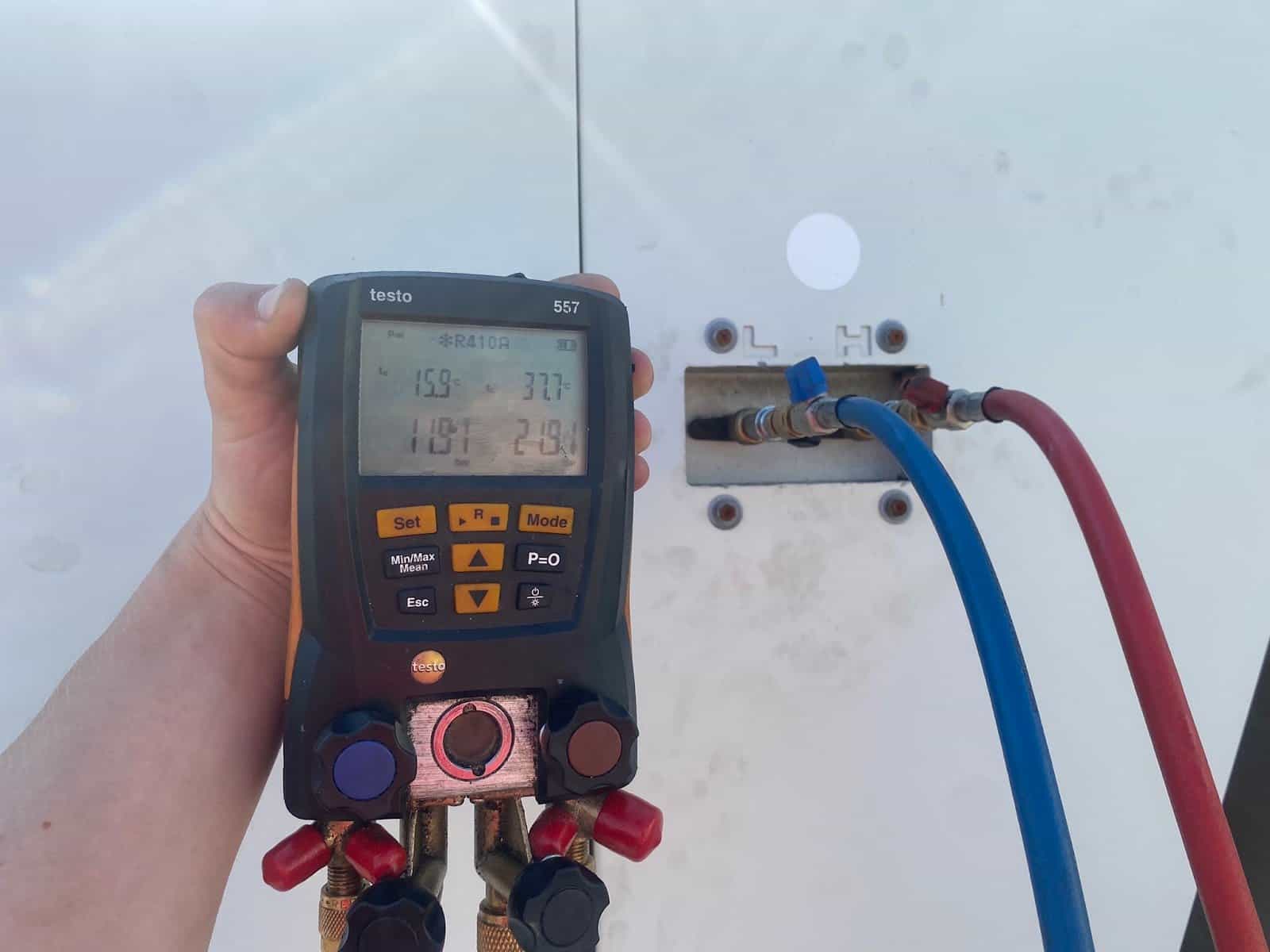

Manometry serwisowe pokazują nadciśnienie, czyli różnicę względem atmosfery. Tabele czynników chłodniczych i programy doboru podają często ciśnienie absolutne. Różnica to około 1,013 bara, więc przy niskich ciśnieniach pomyłka prowadzi do błędu w temperaturze nasycenia o kilka stopni. Temperaturę czynnika z manometru odczytasz w tabeli ciśnień czynnika.
Temperatura i różnica temperatur
W przeliczniku jednostek chłodniczych temperaturę w stopniach Fahrenheita liczy się wzorem °C × 1,8 + 32. Różnicę temperatur przelicza się już bez dodawania 32: 1 K to 1,8 °F. Ma to znaczenie przy przegrzaniu i dochłodzeniu podawanych w amerykańskiej dokumentacji.
Skąd przelicznik jednostek chłodniczych bierze współczynniki
Współczynniki są wartościami definicyjnymi (NIST SP 811) albo przyjętymi w normach: 1 BTU/h = 0,29307107 W (BTU międzynarodowe), 1 kcal/h = 1,163 W, 1 psi = 6,894757 kPa, 1 bar = 100 kPa, ciśnienie atmosferyczne normalne 101,325 kPa. Przelicznik jednostek chłodniczych ma charakter informacyjny, a szczegóły odpowiedzialności opisujemy w nocie ograniczenie odpowiedzialności.
Pytania i odpowiedzi
Ile kW ma 1 tona chłodnicza?
1 TR to 3,51685 kW, czyli 12 000 BTU/h. Chiller 100 TR ma więc około 352 kW mocy chłodniczej.
Ile to jest 10 bar w psi?
Około 145 psi. Jeśli 10 bar to odczyt z manometru, ciśnienie absolutne wynosi około 11 bar, czyli 160 psi.
Jak przeliczyć kcal/h na kW?
Pomnóż przez 1,163 i podziel przez 1 000. Na przykład 50 000 kcal/h to około 58 kW.
Ile BTU ma klimatyzator 3,5 kW?
Około 12 000 BTU/h. Stąd popularne oznaczenia klimatyzatorów 9, 12 i 18 tysięcy BTU.
