Tabela ciśnień czynnika chłodniczego w wersji, która sama liczy: wybierz czynnik, a dostaniesz ciśnienie dla dowolnej temperatury, temperaturę nasycenia z odczytu manometru oraz przegrzanie i dochłodzenie. Dane obejmują 25 czynników spotykanych w chillerach starych i nowych, od R22 i R407C po R1234ze i R454B. Gdy pomiary nie pasują do tabeli, zadzwoń: +48 536 577 385. Ekipy wyjeżdżają z Wałsnowa i ze Szczecina i obsługują całą Polskę.

Kalkulator ciśnienia i temperatury czynnikaTabela P-T, temperatura nasycenia z manometru oraz przegrzanie i dochłodzenie dla 25 czynników.

Dane nasycenia obliczone biblioteką CoolProp (równania stanu NIST/REFPROP), nadciśnienie liczone przy ciśnieniu atmosferycznym 1,013 bar. Dla mieszanin z poślizgiem temperatury (np. R407C, R448A, R449A) podajemy punkt pęcherzyków (ciecz, do dochłodzenia) i punkt rosy (para, do przegrzania). Wartości informacyjne, do diagnostyki używaj kalibrowanego miernika.

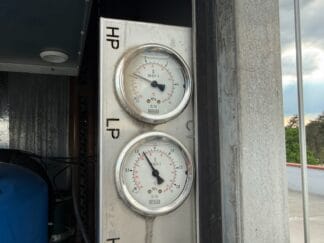

Tabela ciśnień czynnika: manometry wysokiego i niskiego ciśnienia agregatu

Tabela ciśnień czynników chłodniczych (P-T): wartości dla najczęstszych czynników

Ciśnienie nasycenia w barach nadciśnienia, czyli tyle, ile pokazuje manometr serwisowy. Wartość ujemna oznacza podciśnienie. Dla R407C podajemy dwie kolumny: punkt rosy (do liczenia przegrzania po stronie ssawnej) i punkt pęcherzyków (do liczenia dochłodzenia po stronie cieczy). Pozostałe czynniki z tabeli mają poślizg temperaturowy pomijalny w praktyce serwisowej. Wartości obliczone w CoolProp, zaokrąglone do 0,1 bar.

Temperatura nasycenia [°C]R22R32R134aR410AR404AR507AR407C rosaR407C wrzenieR290R1234ze(E)
-300,61,7-0,21,71,11,10,40,90,7-0,4
-251,02,30,12,31,51,60,71,31,0-0,2
-201,43,00,33,02,12,11,11,81,40,0
-151,93,90,63,82,72,81,62,41,90,2
-102,54,81,04,73,43,52,23,02,40,5
-53,25,91,45,84,24,32,83,83,00,8
04,07,11,97,05,15,23,64,73,71,2
54,88,52,58,36,16,34,55,64,51,6
105,810,13,19,97,37,45,46,85,42,1
156,911,83,911,68,58,86,58,06,32,6
208,113,74,713,510,010,27,89,47,43,3
259,415,95,615,611,511,89,210,98,54,0
3010,918,36,717,913,313,610,712,69,84,8
3512,520,97,920,415,215,512,514,411,25,7
4014,323,89,223,217,317,714,416,512,76,7
4516,326,910,626,319,620,016,518,714,37,7
5018,430,412,229,722,122,618,921,116,19,0

Przykład: manometr na ssaniu chillera z R410A pokazuje 7,0 bar, czyli temperatura parowania wynosi około 0 °C. Jeśli czujnik na rurze ssawnej pokazuje +6 °C, przegrzanie wynosi około 6 K.

Tabela ciśnień czynnika: jak czytać wynik

Manometr serwisowy pokazuje nadciśnienie, czyli ciśnienie ponad atmosferyczne. Dlatego kalkulator podaje oba: odczyt manometru i ciśnienie absolutne (wyższe o ok. 1,01 bar). Tabela ciśnień czynnika mówi, w jakiej temperaturze czynnik paruje lub skrapla się przy danym ciśnieniu. Innymi słowy ta temperatura to punkt odniesienia do przegrzania i dochłodzenia.

  • Przegrzanie = temperatura rury ssawnej minus temperatura parowania z tabeli.
  • Dochłodzenie = temperatura skraplania z tabeli minus temperatura rury cieczowej.
  • Typowe przegrzanie w chillerze z zaworem termostatycznym to 4 do 10 K, dochłodzenie 3 do 8 K.
  • Wartości właściwe dla urządzenia podaje producent chillera i zaworu rozprężnego.

Tabela ciśnień czynnika dla mieszanin: R407C, R448A, R449A

W tym przypadku tabela ciśnień czynnika podaje dwie kolumny, bo mieszaniny zeotropowe nie mają jednej temperatury nasycenia. Ponadto przy stałym ciśnieniu parują w zakresie kilku stopni, czyli z poślizgiem temperatury. Z kolei do przegrzania bierze się punkt rosy (para nasycona), a do dochłodzenia punkt pęcherzyków (ciecz nasycona). Kalkulator robi to automatycznie. Natomiast R410A, R404A i R507A mają poślizg bliski zera, więc wystarcza jedna wartość.

Ciśnienie czynnika chłodniczego poza tabelą: co oznacza

  1. Niskie ciśnienie ssania i wysokie przegrzanie: najczęściej niedobór czynnika albo zatkany filtr odwadniacz.
  2. Następnie wysokie ciśnienie tłoczenia przy normalnym dochłodzeniu: brudny skraplacz lub niedziałający wentylator.
  3. Potem wysokie dochłodzenie i wysokie tłoczenie: nadmiar czynnika lub gazy niekondensujące w układzie.
  4. Dalej niskie przegrzanie: zawór rozprężny przelewa, ryzyko zalania sprężarki cieczą.
  5. Szron na rurze ssawnej przy dobrym ciśnieniu: mały przepływ wody przez parownik.
  6. Na koniec zawsze sprawdź, czy manometry są skalibrowane i czy czynnik w układzie to ten z tabliczki.

Kiedy tabela ciśnień czynnika nie wystarczy

Przede wszystkim wtedy, gdy wyniki odbiegają od tabeli, a chiller zgłasza alarmy ciśnienia. Opisujemy je w artykułach alarm wysokiego ciśnienia i alarm niskiego ciśnienia. Pamiętaj, że uzupełnianie czynnika bez znalezienia wycieku tylko odsuwa awarię.

Ile kosztuje diagnostyka obiegu chłodniczego

Tabela pomaga, ale pewną diagnozę daje pomiar na obiekcie. Przegląd techniczny z pomiarem ciśnień, przegrzania, dochłodzenia i kontrolą szczelności kosztuje 1 800 do 2 500 zł netto za urządzenie. Ponadto dojazd liczymy 3,20 zł netto za kilometr w obie strony. Z kolei roboczogodzina to 500 zł netto dla jednego serwisanta i 750 zł netto dla zespołu (dwie osoby lub więcej). Oferta jest ważna 7 dni, a termin ustalamy po akceptacji. Dział handlowo-serwisowy: +48 530 805 705.

Pytania i odpowiedzi

Jakie ciśnienie ma R410A przy 0 °C?

Według tabeli ciśnień czynnika ok. 7,0 bar na manometrze, czyli ok. 8,0 bar absolutnie. Przy 45 °C skraplania to ok. 26,3 bar na manometrze.

Dlaczego dla R407C są dwie wartości?

Ponieważ to mieszanina z poślizgiem ok. 5 do 7 K. Dlatego do przegrzania używaj punktu rosy, a do dochłodzenia punktu pęcherzyków.

Skąd pochodzą dane w tabeli ciśnień czynnika?

Z biblioteki CoolProp, która korzysta z równań stanu stosowanych też w programie NIST REFPROP. Zatem różnice względem tabel producentów czynników to zwykle setne części bara.

Czy mogę policzyć przegrzanie dla R1234ze?

Tak. Ponadto w kalkulatorze są też R1234yf, R1233zd, R513A, R454B i czynniki naturalne: R290, R600a, R717 i R744.

Jak sprawdzić, czy chiller wymaga kontroli szczelności?

Wpisz czynnik i ilość w kalkulatorze GWP. Następnie pokaże próg i częstotliwość kontroli według rozporządzenia 2024/573.

Co przygotować przed telefonem

  • Zdjęcie tabliczki znamionowej: czynnik, napełnienie, model.
  • Odczyty ciśnień ssania i tłoczenia oraz temperatury rur, porównane z tabelą ciśnień czynnika.
  • Dodatkowo kody alarmów ze sterownika.
  • Temperaturę wody lodowej i otoczenia w chwili pomiaru.

Dzwoń od poniedziałku do soboty w godzinach 8:00 do 16:00: +48 536 577 385. Zobacz też: kalkulator wydajności chłodniczej i kalkulator zużycia prądu. Dokumentację biblioteki opisuje strona CoolProp.

Wszystkie narzędzia zebraliśmy na stronie kalkulatory chłodnicze. Pozostałe kalkulatory chłodnicze: kalkulator GWP i CO2eq, kalkulator glikolu, kalkulator wydajności chłodniczej, kalkulator przeglądów chillera, kalkulator zużycia prądu przez chiller, kalkulator zbiornika buforowego.
