Poniedziałek, 6:40, na zewnątrz minus 12 stopni. Brygadzista dzwoni, że w hali jest zimno, a na sterowniku centrali miga komunikat A_AF. Ktoś już dwa razy skasował alarm, centrala ruszyła na kilka minut i znowu stanęła. Tak zwykle wygląda alarm przeciwzamrożeniowy centrali w pierwszy mroźny tydzień sezonu. Zabezpieczenie zadziałało poprawnie, bo uratowało nagrzewnicę przed rozsadzeniem, ale przyczyna została w środku. Najczęściej winny jest termostat przeciwzamrożeniowy albo układ, który go „karmi”: zawór trójdrogowy nagrzewnicy, pompa obiegowa i temperatura wody z węzła. Zamarzanie nagrzewnicy wodnej kończy się zwykle pękniętymi rurkami, a centrala wentylacyjna zimą bez sprawnej nagrzewnicy po prostu nie pracuje. Poniżej opisujemy, jak działa to zabezpieczenie, co oznaczają objawy i w jakiej kolejności szukać usterki, zanim mróz zrobi szkody.
Spis treści:

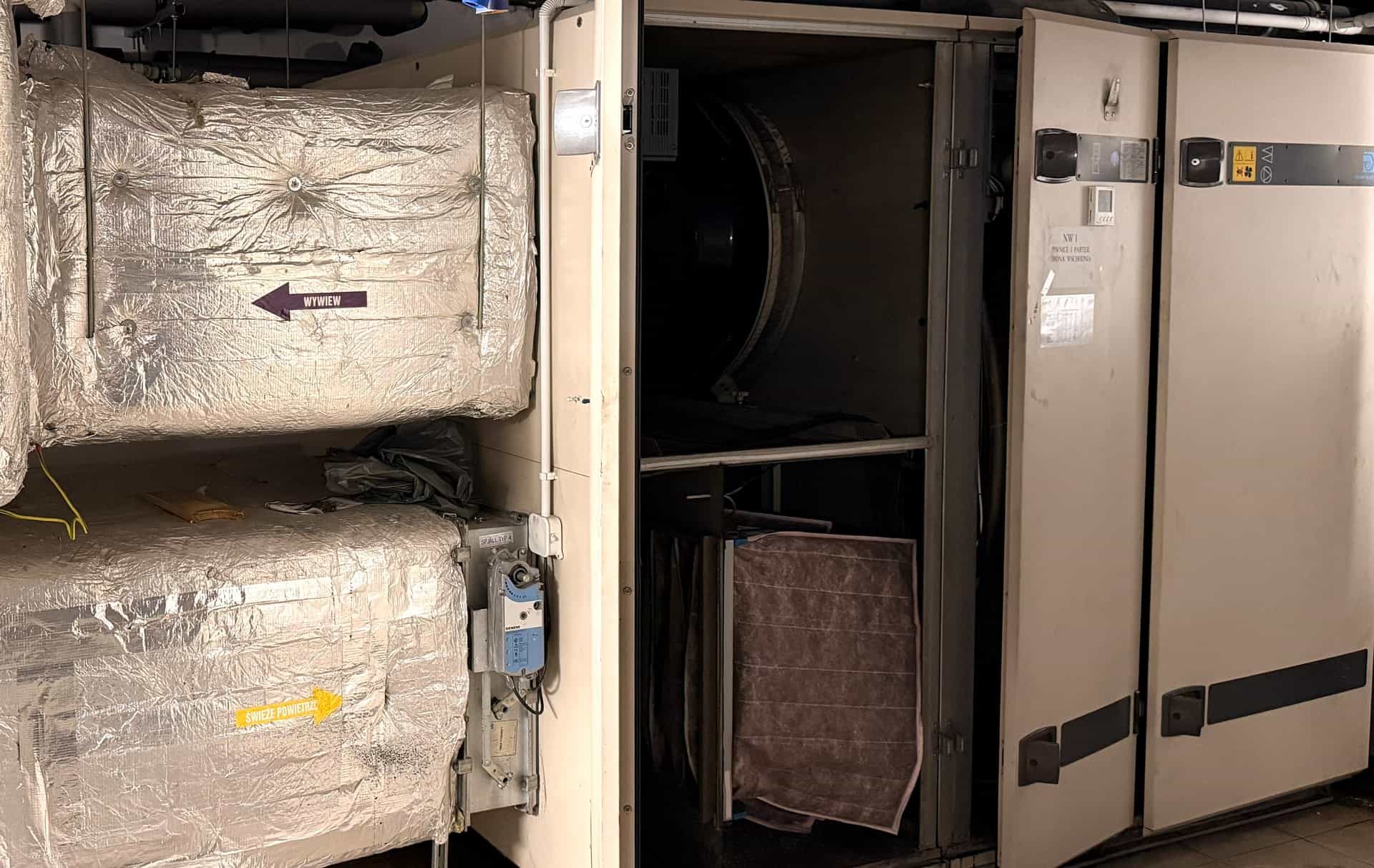

Jak działa zabezpieczenie przeciwzamrożeniowe centrali
W centrali z nagrzewnicą wodną pracują zwykle dwa niezależne zabezpieczenia. Pierwsze to termostat przeciwzamrożeniowy po stronie powietrza: kapilara rozpięta za nagrzewnicą, zygzakiem na całej powierzchni wymiennika. Typowa nastawa wynosi od +4 do +6°C. Jeżeli dowolny odcinek kapilary o długości około 30 cm ochłodzi się poniżej nastawy, styk się rozwiera i sterownik ogłasza alarm.
Drugie zabezpieczenie to czujnik temperatury wody powrotnej z nagrzewnicy. Gdy powrót spada poniżej progu, najczęściej od +8 do +12°C, sterownik reaguje jeszcze przed termostatem. Poza tym w czasie postoju centrala utrzymuje powrót na poziomie około 20 do 25°C. W tym trybie czuwania sterownik lekko uchyla zawór i trzyma włączoną pompę.
Po zadziałaniu zabezpieczenia sterownik wykonuje stałą sekwencję. Zatrzymuje wentylatory i zamyka przepustnicę powietrza zewnętrznego, a następnie otwiera zawór nagrzewnicy na 100% i wymusza pracę pompy. Dzięki temu do wymiennika płynie gorąca woda, a mroźne powietrze przestaje go wychładzać. Zatem alarm przeciwzamrożeniowy centrali to nie usterka, tylko reakcja ochronna. Ta logika jest opisana w dokumentacji każdego sterownika, ale jej elementy wykonawcze, czyli zawór, siłownik i pompa, muszą działać naprawdę.
Objawy: kiedy alarm przeciwzamrożeniowy centrali mówi prawdę

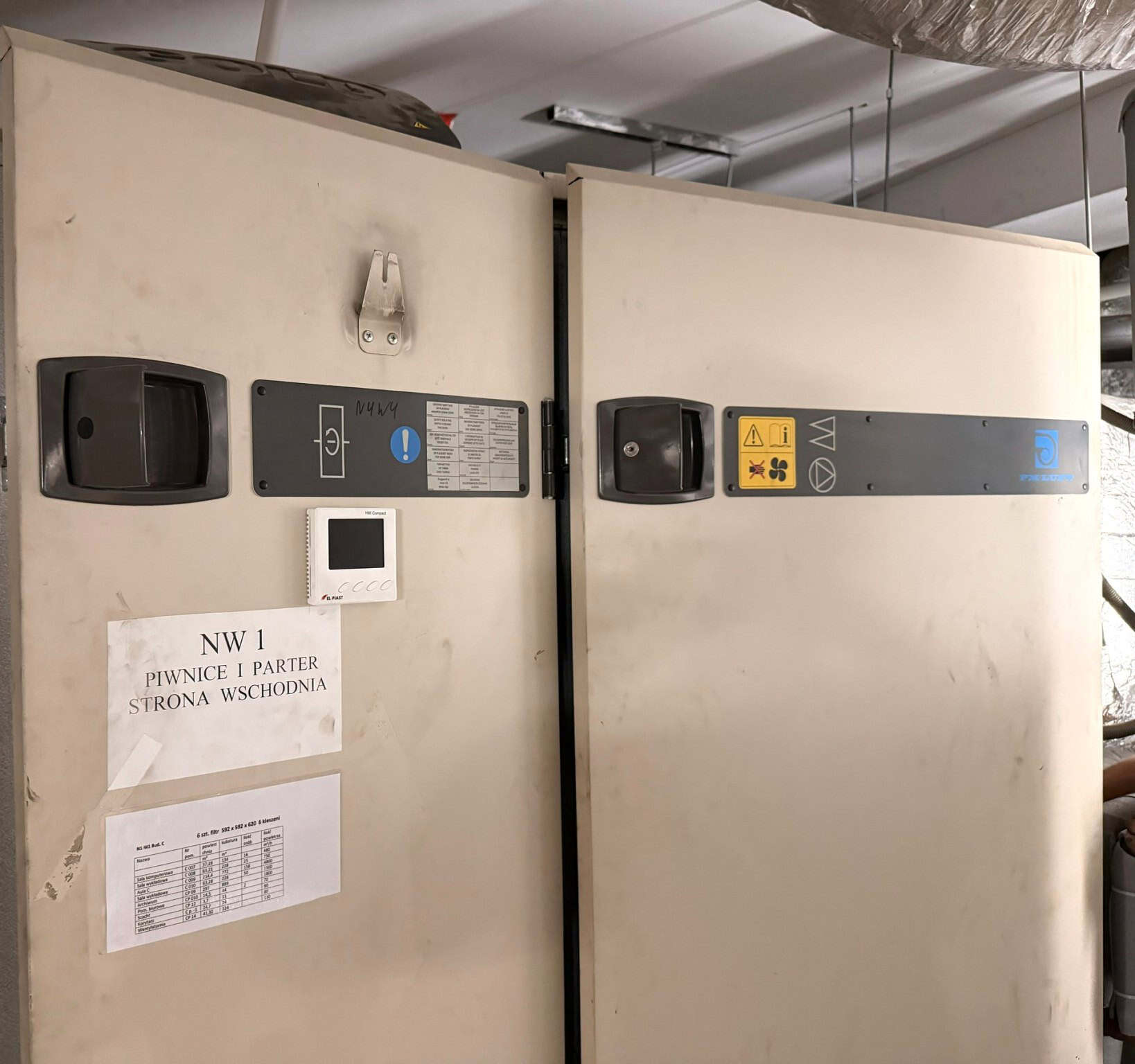

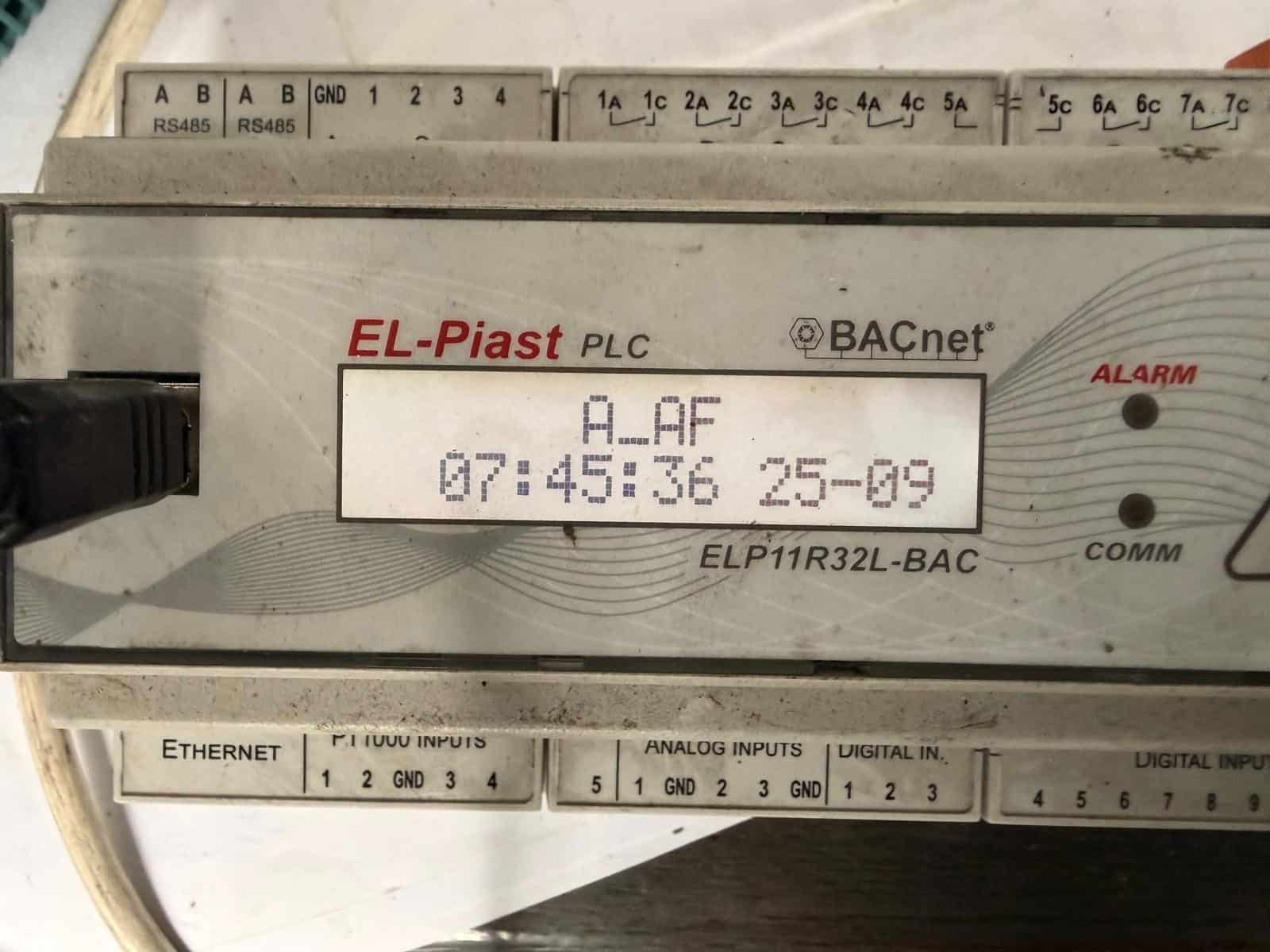

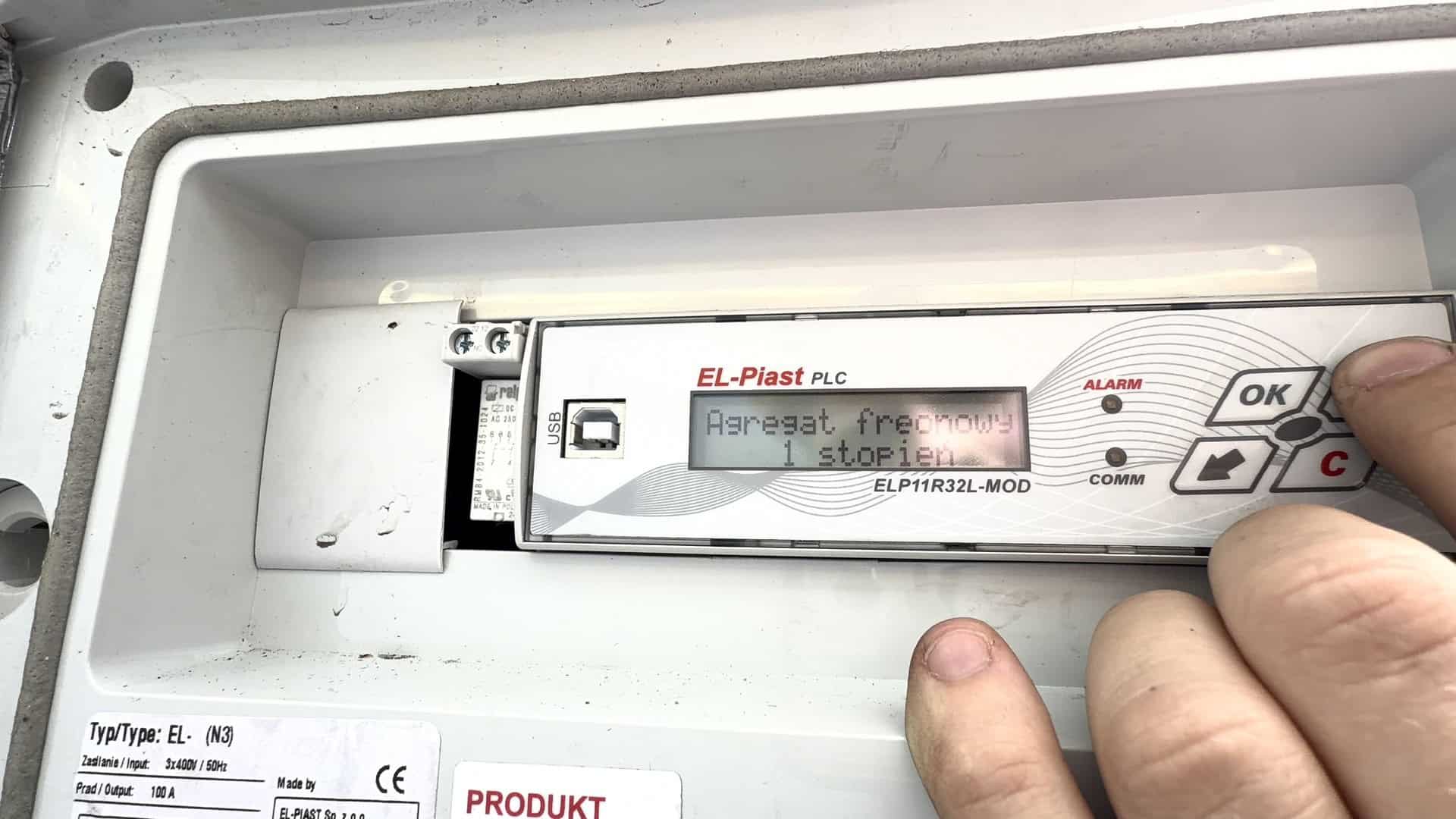

Na sterownikach różnych producentów komunikat wygląda inaczej: A_AF, „Frost”, „Zamrożenie nagrzewnicy”, „Termostat p.zamr.”. Dlatego zanim cokolwiek zostanie skasowane, warto spisać datę i godzinę z historii alarmów oraz temperaturę zewnętrzną. Te trzy informacje bardzo przyspieszają diagnostykę.
Alarm jest uzasadniony, jeżeli po otwarciu drzwi rewizyjnych nagrzewnica jest zimna w jednym pasie, zwykle dolnym. Drugim sygnałem jest wyraźna różnica temperatur rur zasilania i powrotu przy wymienniku. Typowy jest także szron na lamelach od strony nawiewu. Często alarm powtarza się przy każdym porannym starcie, gdy powietrze zewnętrzne jest najzimniejsze.
Natomiast alarm fałszywy wygląda inaczej. Nagrzewnica jest ciepła na całej powierzchni, woda powrotna ma kilkadziesiąt stopni, a sterownik i tak zgłasza zamrożenie. Wtedy winny jest zwykle sam termostat przeciwzamrożeniowy, zerwana lub przetarta kapilara albo przewód sygnałowy. Każdy przypadek, w którym nagrzewnica jest ciepła, a alarm wraca, oznacza usterkę w torze pomiarowym, a nie w hydraulice.
Najczęstsze przyczyny zamarzania nagrzewnicy wodnej
Przyczyny dzielą się na trzy grupy: za mało ciepła po stronie wody, za dużo zimna po stronie powietrza oraz błędny pomiar. Poniższe zestawienie układa je według tego, jak często alarm przeciwzamrożeniowy centrali wynika z danej usterki na obiektach.
| Objaw | Prawdopodobna przyczyna | Działanie |
|---|---|---|
| Zasilanie gorące, powrót zimny, zawór „otwarty” na sterowniku | Zablokowany zawór trójdrogowy nagrzewnicy lub zerwane sprzęgło siłownika | Ręczne przestawienie zaworu, kontrola sygnału 0 do 10 V i skoku siłownika |
| Obie rury letnie, brak szumu przepływu | Pompa nagrzewnicy stoi albo jest zapowietrzona | Kontrola zasilania pompy, odpowietrzenie, pomiar różnicy ciśnień |
| Spadek przepływu z tygodnia na tydzień | Zatkany filtr siatkowy przed zaworem | Odcięcie i czyszczenie wkładu, kontrola manometrów przed i za filtrem |
| Zasilanie poniżej 50°C przy mrozie | Węzeł cieplny lub kocioł daje za niską temperaturę | Uzgodnienie krzywej grzewczej z obsługą węzła |
| Alarm przy starcie, potem spokój | Przepustnica nie domyka się, zimne powietrze wpada w czasie postoju | Regulacja siłownika przepustnicy, kontrola uszczelek |
| Nagrzewnica ciepła, alarm wraca | Uszkodzony termostat przeciwzamrożeniowy lub przewód | Test termostatu w zimnej wodzie, pomiar ciągłości obwodu |
Do tego dochodzą dwie przyczyny mniej oczywiste. Po pierwsze, rozwarstwienie powietrza: przy mieszaniu powietrza zewnętrznego z recyrkulacją zimny strumień potrafi płynąć tylko dolną częścią komory. Po drugie, oblodzony wymiennik odzysku ciepła, który obniża temperaturę powietrza przed nagrzewnicą bardziej, niż zakładał projekt.
Kolejność diagnostyki termostatu, zaworu i pompy

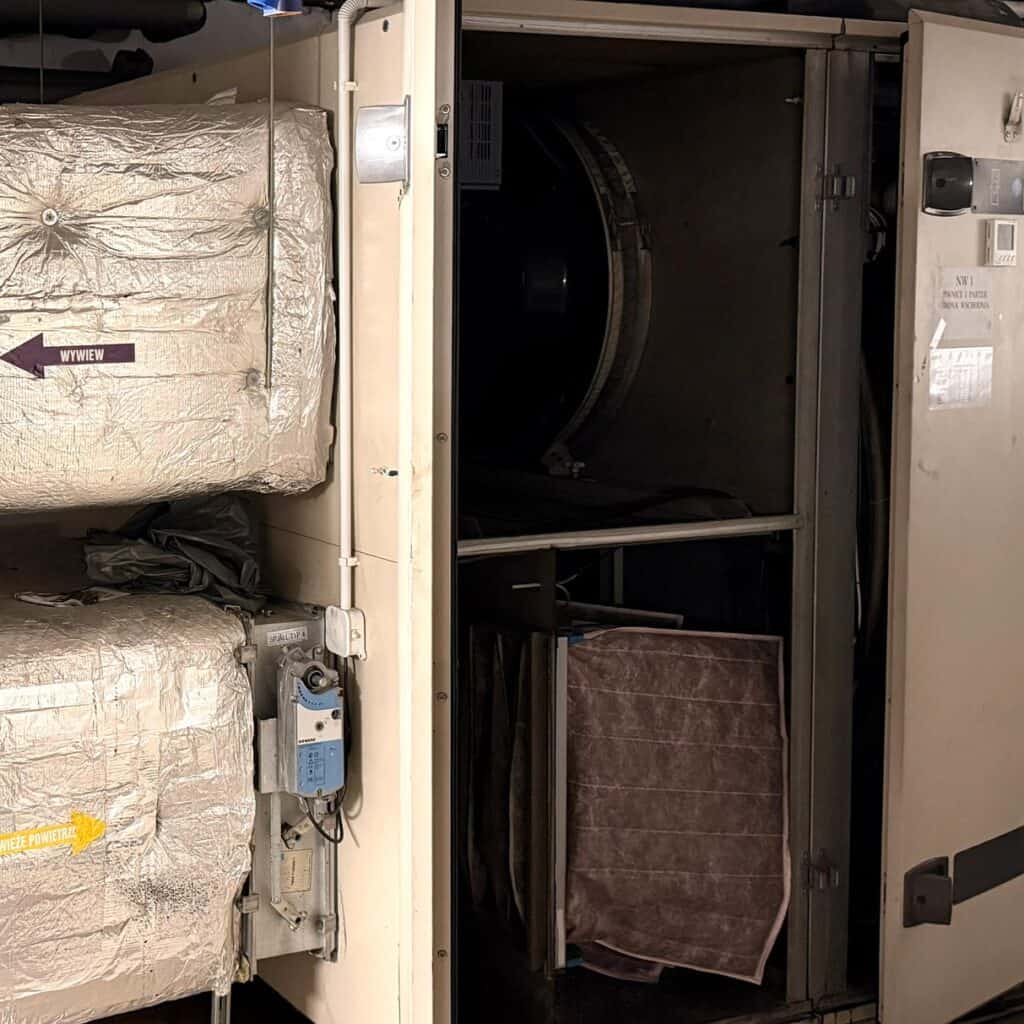

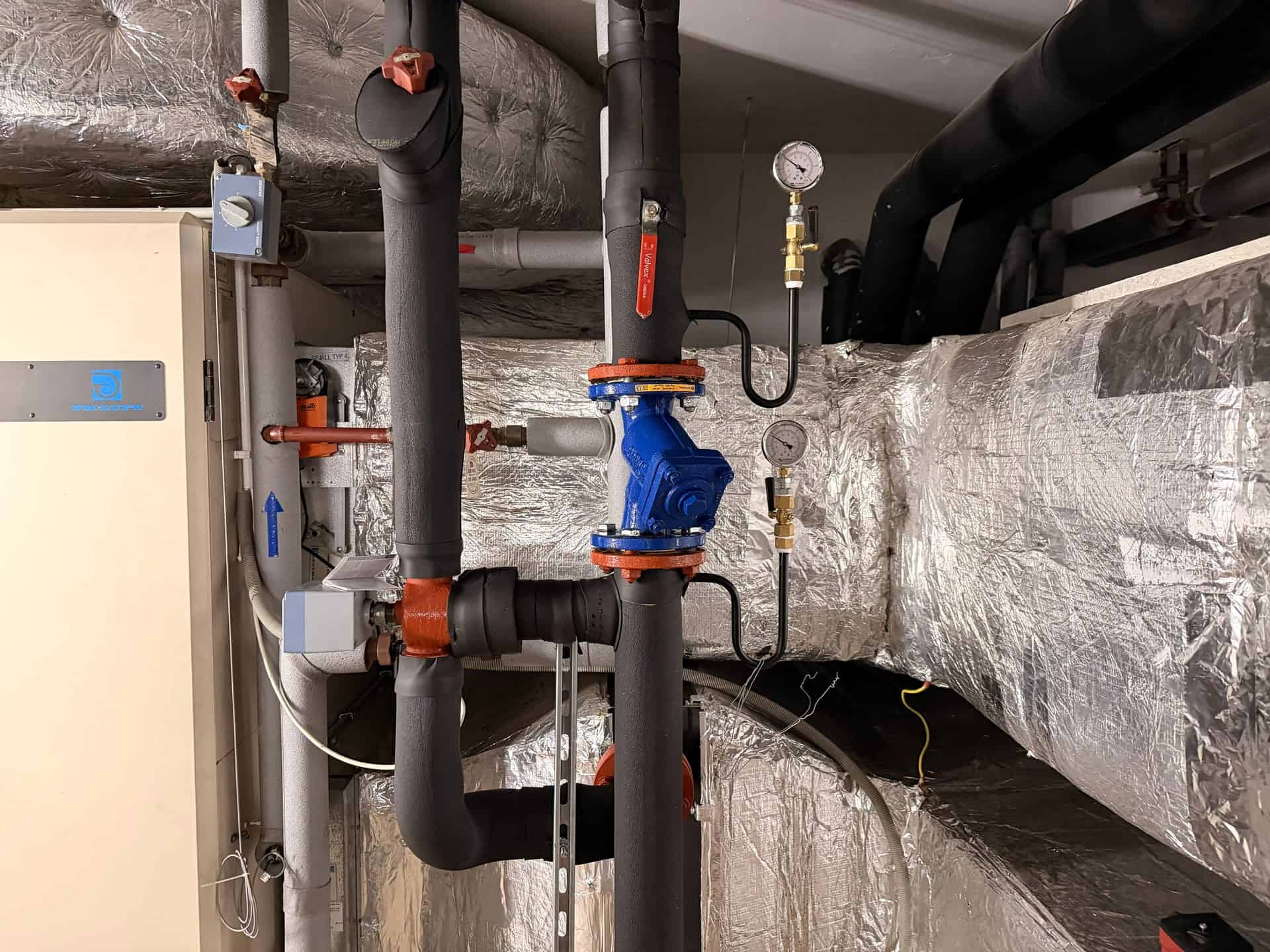

Gdy alarm przeciwzamrożeniowy centrali się powtarza, diagnostykę zaczynamy od wody, bo tam kryje się większość usterek. W pierwszej kolejności mierzymy temperaturę zasilania i powrotu na króćcach nagrzewnicy termometrem stykowym. Przy nagrzewnicy projektowanej na 70/50°C różnica przy mrozie powinna wynosić od 15 do 25 K. Różnica powyżej 35 K oznacza zbyt mały przepływ. Z kolei różnica poniżej 5 K przy zimnym nawiewie wskazuje na brak ciepła z węzła.
Następnie sprawdzamy zawór trójdrogowy nagrzewnicy. Wymuszamy ze sterownika otwarcie 100% i obserwujemy wskaźnik położenia na siłowniku. Jeżeli siłownik pracuje, a temperatura za zaworem się nie zmienia, zawór jest zablokowany kamieniem lub osadem. Kolejnym krokiem jest pompa: sprawdzamy zasilanie, kierunek obrotów i różnicę ciśnień na manometrach.

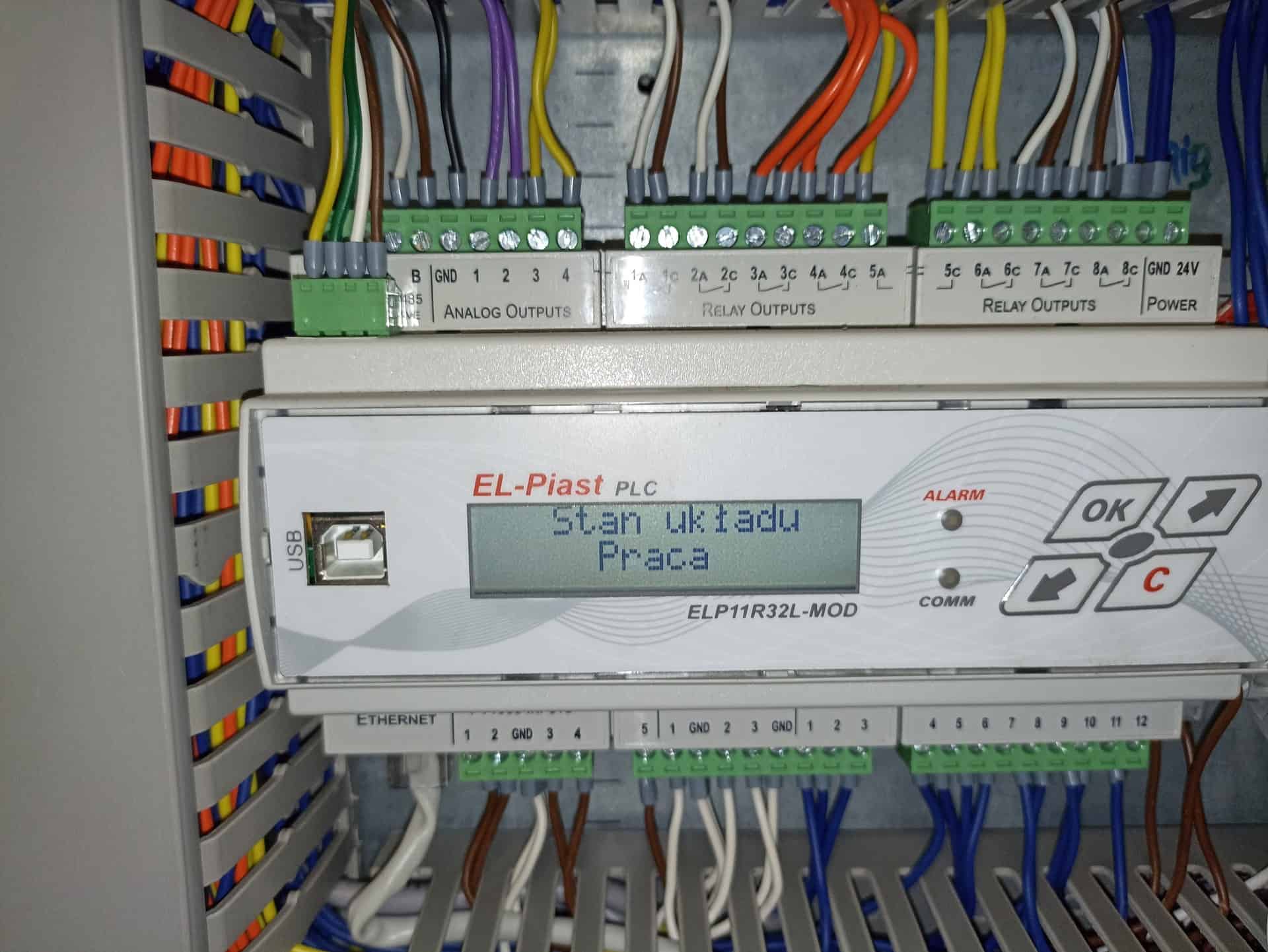

Dopiero potem przechodzimy do toru pomiarowego. Termostat przeciwzamrożeniowy testujemy, zanurzając fragment kapilary w wodzie z lodem i mierząc, przy jakiej temperaturze rozwiera się styk. W szafie sterowniczej sprawdzamy wejście cyfrowe alarmu, czujnik wody powrotnej i nastawy progów. Na koniec kontrolujemy przepustnicę powietrza zewnętrznego: czy siłownik domyka ją do końca i czy ma sprężynę powrotną.
Naprawa i nastawy, które chronią centralę wentylacyjną zimą
Zakres naprawy wynika z diagnostyki. Zablokowany zawór czyścimy albo wymieniamy razem z siłownikiem, zatkany filtr siatkowy płuczemy, zapowietrzony obieg odpowietrzamy w najwyższych punktach. Uszkodzony termostat przeciwzamrożeniowy wymieniamy na nowy i rozpinamy kapilarę na całej powierzchni wymiennika, a nie w jednym rogu. Jeżeli nagrzewnica już zamarzła i puściła, robimy próbę ciśnieniową i decydujemy o naprawie lub wymianie wymiennika.
Równie ważne są nastawy. Proponujemy zwykle następujące wartości, które dopasowujemy do konkretnego obiektu:
- termostat przeciwzamrożeniowy: +5°C,
- alarm z czujnika wody powrotnej: +10°C,
- temperatura powrotu w czuwaniu: 22 do 25°C,
- wstępne nagrzanie przed startem wentylatorów: od 2 do 5 minut przy zaworze otwartym na 100%.
Kiedy zadzwonić do serwisu i co przygotować

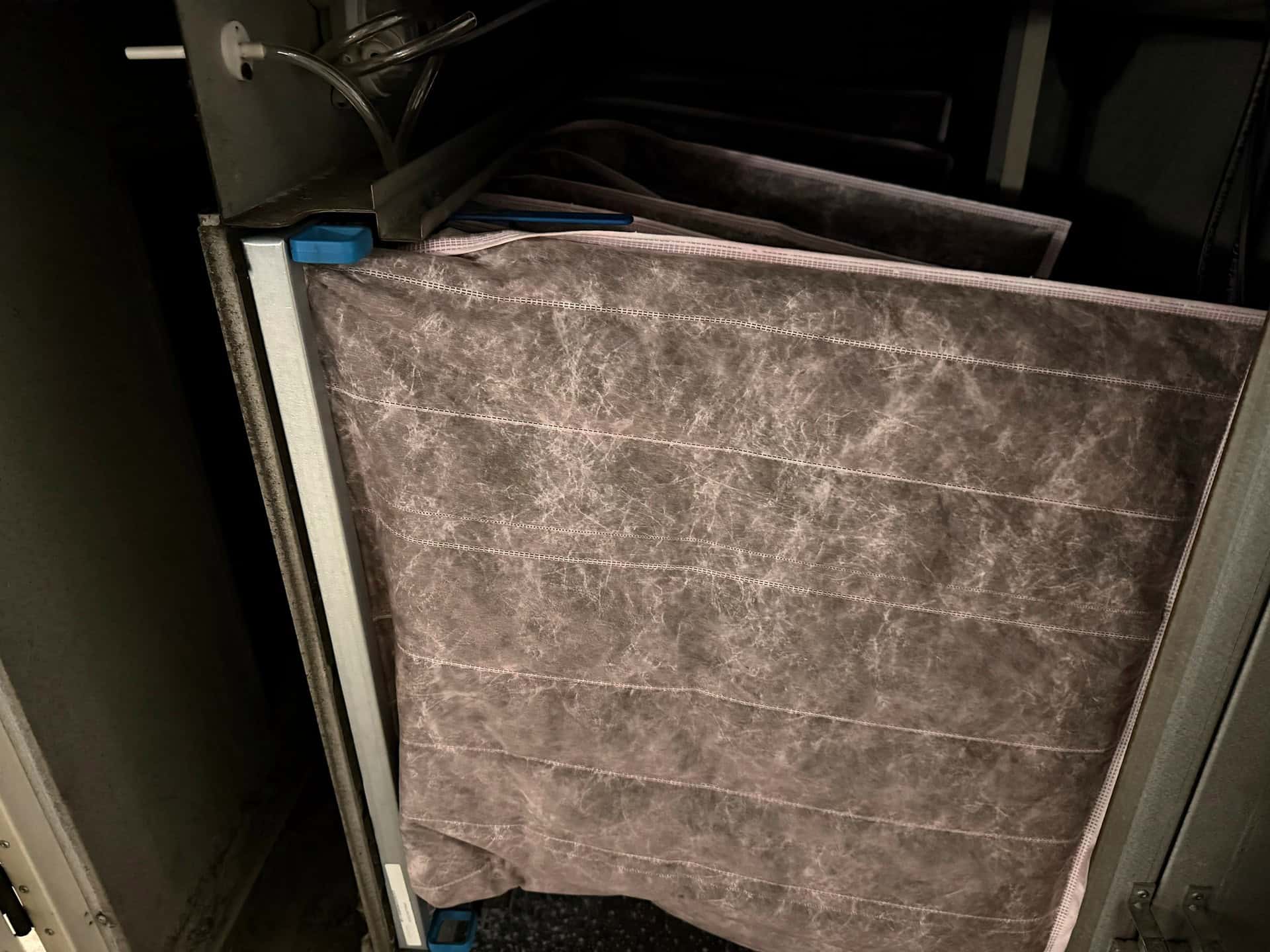

Obsługa może bezpiecznie wykonać kilka czynności. Warto sprawdzić, czy pompa nagrzewnicy pracuje, i odczytać temperatury na termometrach. Następnie można zajrzeć do historii alarmów i skontrolować, czy filtry nie są zatkane. Zapchane filtry nie powodują zamarzania bezpośrednio, ale zaburzają przepływ powietrza i utrudniają ocenę pracy nagrzewnicy. Natomiast wielokrotne kasowanie alarmu bez ustalenia przyczyny jest ryzykowne, bo każdy kolejny start przy mrozie może skończyć się pękniętą rurką.
Warto zadzwonić, gdy alarm przeciwzamrożeniowy centrali wraca drugi raz w ciągu doby. Podobnie wtedy, gdy nagrzewnica jest zimna w jednym pasie albo na lamelach widać szron lub wilgoć z wycieku. Do rozmowy przydadzą się: zdjęcie ekranu z alarmem, temperatury zasilania i powrotu oraz model centrali i sterownika. Więcej o zakresie prac piszemy na stronie serwis central wentylacyjnych. O samych wymiennikach traktuje tekst o naprawie nagrzewnic. Jeżeli ten sam problem dotyczy urządzenia dachowego, zajrzyj do poradnika rooftop nie grzeje. Dane techniczne siłowników zaworów i przepustnic publikuje między innymi Belimo.
Zadzwoń pod numer +48 536 577 385 i opisz objawy: kod alarmu, godzinę zadziałania i temperatury rur przy nagrzewnicy. Na tej podstawie ocenimy, czy wystarczy wizyta na obiekcie. Czasem lepiej zdemontować nagrzewnicę i przywieźć ją do naszego oddziału w Wałsnowie. Tam wykonamy próbę ciśnieniową i naprawę na stanowisku. Tak zlecasz prace krok po kroku: jak zlecić serwis.
Pytania o alarm przeciwzamrożeniowy
Czy można zmostkować termostat przeciwzamrożeniowy, żeby centrala pracowała?
Nie. Zmostkowanie wyłącza jedyne zabezpieczenie po stronie powietrza i przy mrozie nagrzewnica może zamarznąć w kilkanaście minut. Lepiej zostawić centralę w trybie czuwania i ustalić przyczynę.
Jaka nastawa termostatu przeciwzamrożeniowego jest prawidłowa?
Najczęściej +5°C. Zakres od +4 do +6°C pasuje do większości central z nagrzewnicą wodną. Niższe wartości zostawiają zbyt mały zapas czasu na reakcję sterownika.
Dlaczego alarm pojawia się głównie rano?
Rano powietrze zewnętrzne jest najzimniejsze, a nagrzewnica bywa wychłodzona po nocnym postoju. Jeżeli w czuwaniu powrót nie jest utrzymywany na 20 do 25°C albo przepustnica nie domyka się, start kończy się alarmem.
Czy zamarzniętą nagrzewnicę da się naprawić?
Często tak. Po próbie ciśnieniowej lokalizujemy pęknięte rurki i oceniamy, czy można je zaślepić lub naprawić bez dużej utraty mocy. Przy wielu pęknięciach opłaca się nowy wymiennik.
Czy glikol w obiegu nagrzewnicy rozwiązuje problem?
Glikol chroni wymiennik przed rozsadzeniem, ale obniża wydajność cieplną i wymaga korekty doboru pompy oraz nagrzewnicy. Nie zastępuje sprawnego zaworu, pompy i termostatu.
