Instalacje INOX w układach chłodniczych, czyli dlaczego ich kondycja decyduje o ciągłości produkcji

Instalacje INOX to rurociągi i układy procesowe wykonane ze stali nierdzewnej, najczęściej w gatunkach AISI 304 oraz AISI 316L, prowadzące wodę lodową, glikol lub media technologiczne między chillerem a odbiornikami procesu. W zakładach spożywczych, farmaceutycznych i precyzyjnych odpowiadają za stabilność każdego cyklu produkcyjnego oraz higienę medium. Diagnozujemy je równie często, jak same agregaty wody lodowej, ponieważ stan instalacji bezpośrednio przekłada się na sprawność całego układu chłodzenia.

Wezwania do awarii pokazują jednoznacznie, że nieszczelna spoina TIG, źle dobrana armatura lub zaniedbana pasywacja potrafią sparaliżować zakład szybciej niż uszkodzenie sprężarki. Dlatego warto traktować instalacje nierdzewne nie jak zwykłe rurociągi, lecz jak krytyczny element systemu, który wymaga przemyślanego projektu, precyzyjnego montażu i regularnego serwisu.

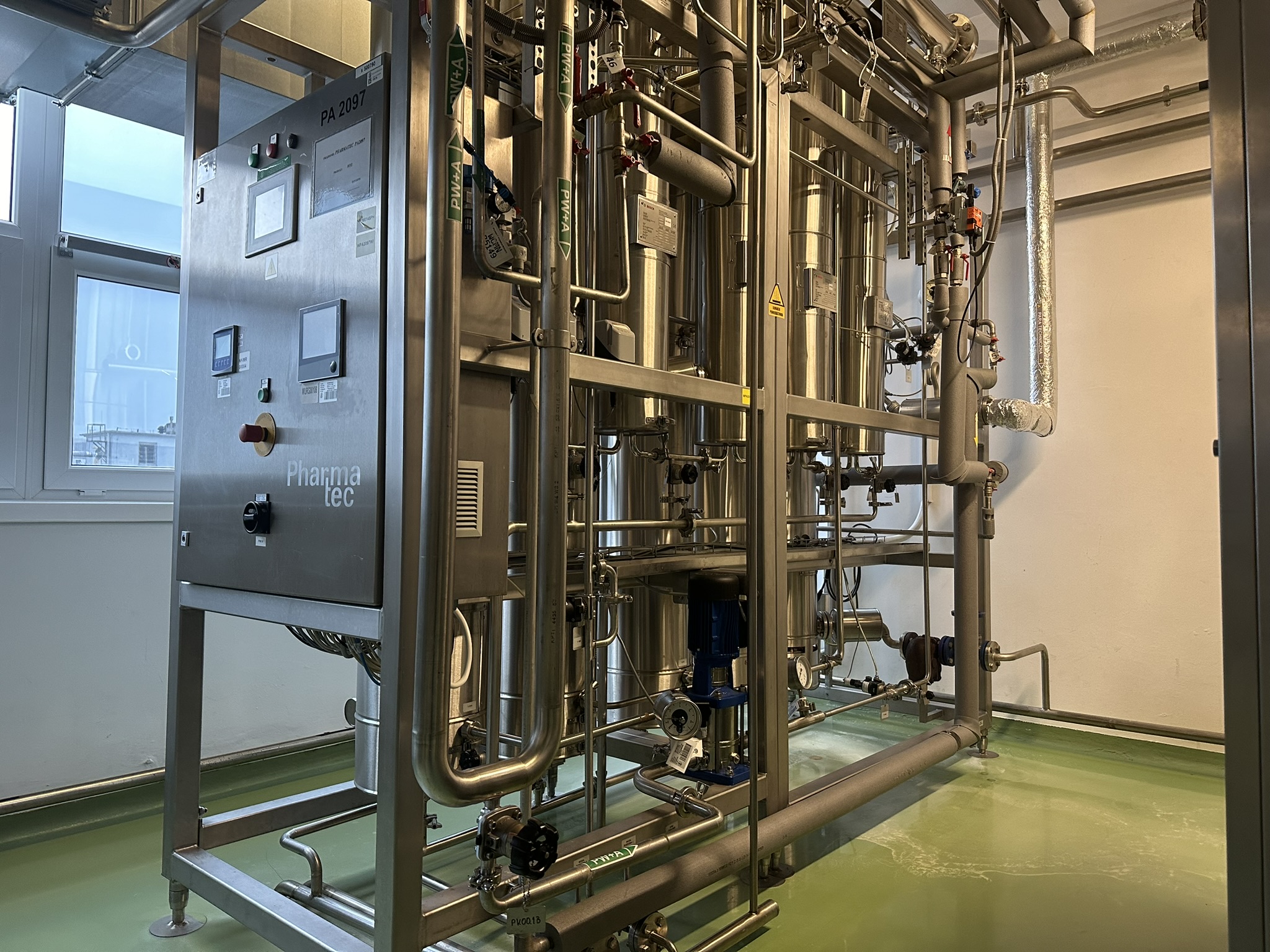

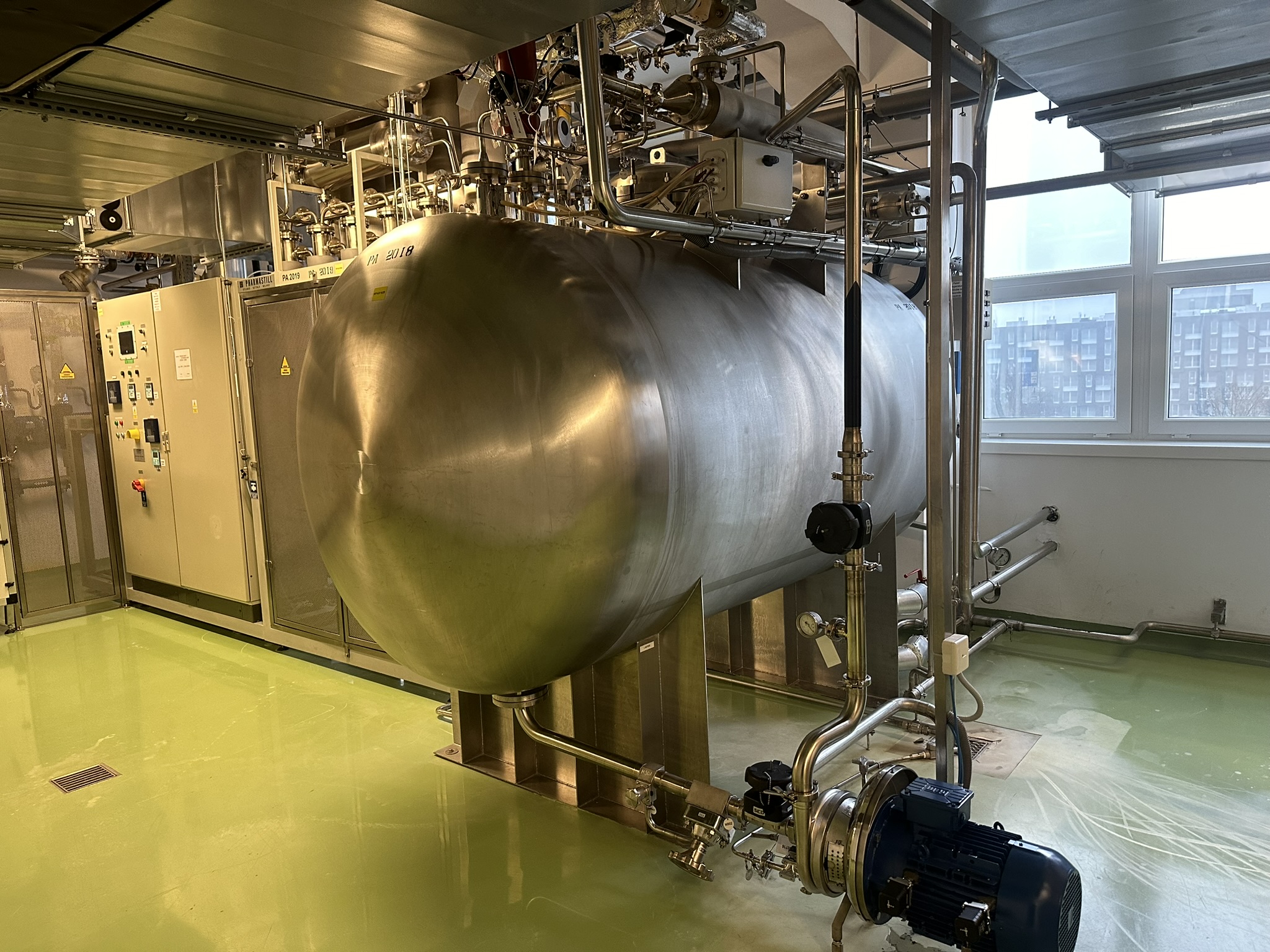

Czym są instalacje INOX i gdzie pracują w chłodnictwie przemysłowym

Instalacje INOX, czyli układy ze stali nierdzewnej, w polskim przemyśle wykonuje się głównie z gatunków o oznaczeniach 1.4301 (AISI 304) oraz 1.4404 (AISI 316L). Drugi z nich, dzięki dodatkowi molibdenu, lepiej znosi środowiska z chlorkami i podwyższoną wilgotnością. Z tego powodu trafia do mleczarni, browarów, przetwórni mięsa oraz farmacji, w których kontakt z agresywnymi mediami jest codziennością.

W chłodnictwie przemysłowym instalacje ze stali nierdzewnej pełnią kilka równoległych funkcji. Najpierw, transportują wodę lodową i mieszanki glikolowe między agregatem a wymiennikami procesowymi. Po drugie, prowadzą media technologiczne, takie jak roztwory CIP, gorącą wodę czy kondensat. Po trzecie, łączą bufory, sekcje pompowe, układy regulacji oraz pomiarów w jeden szczelny system.

Najczęściej spotykamy instalacje INOX w obiektach, w których wymagana jest pełna higiena medium oraz wieloletnia odporność korozyjna. Dotyczy to mleczarni, przetwórni napojów, browarów, zakładów farmaceutycznych, a także drukarni offsetowych i fabryk kosmetyków. W każdym z tych przypadków instalacja musi przetrwać czyszczenia chemiczne, zmienne ciśnienia oraz pracę ciągłą.

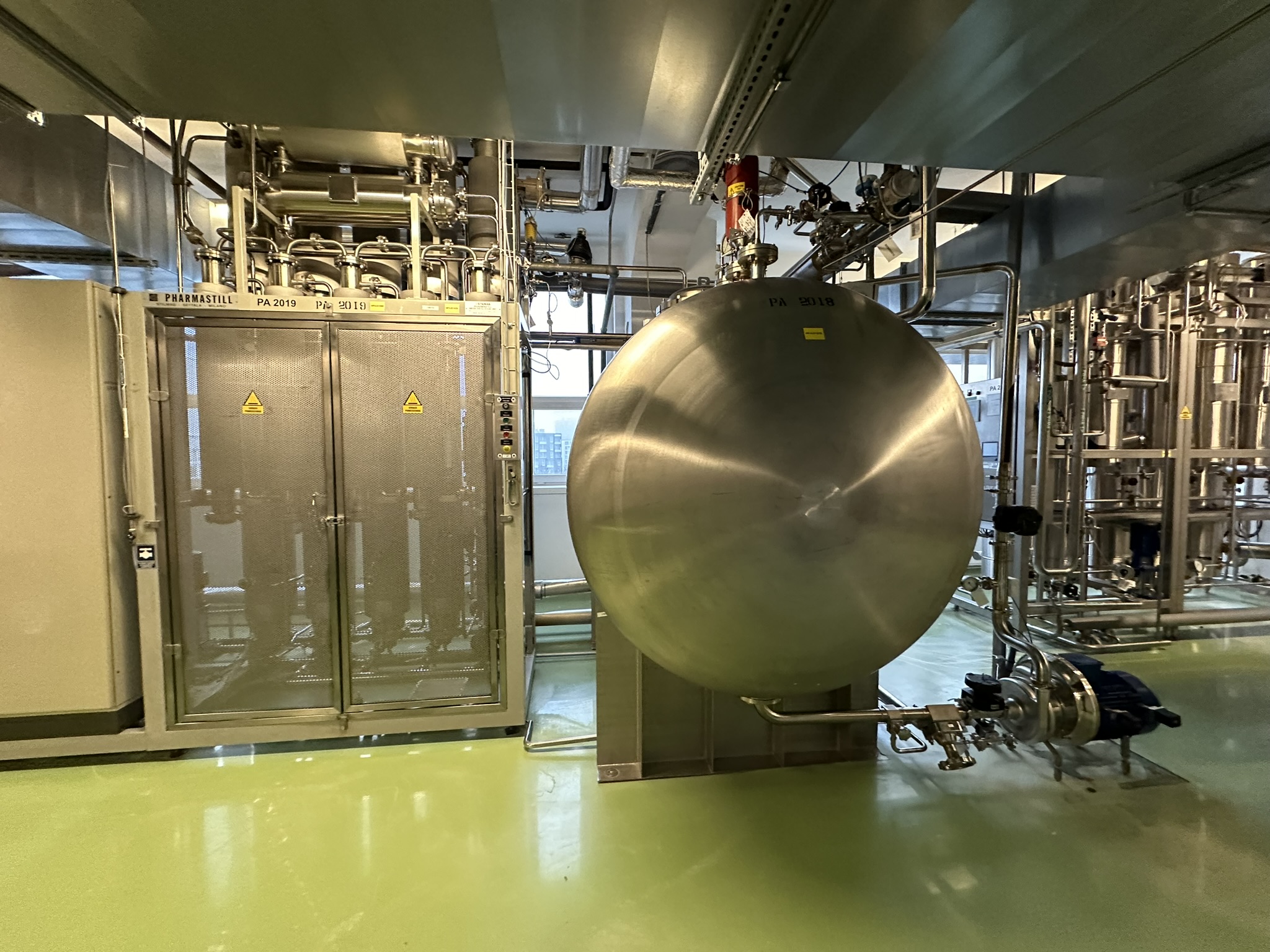

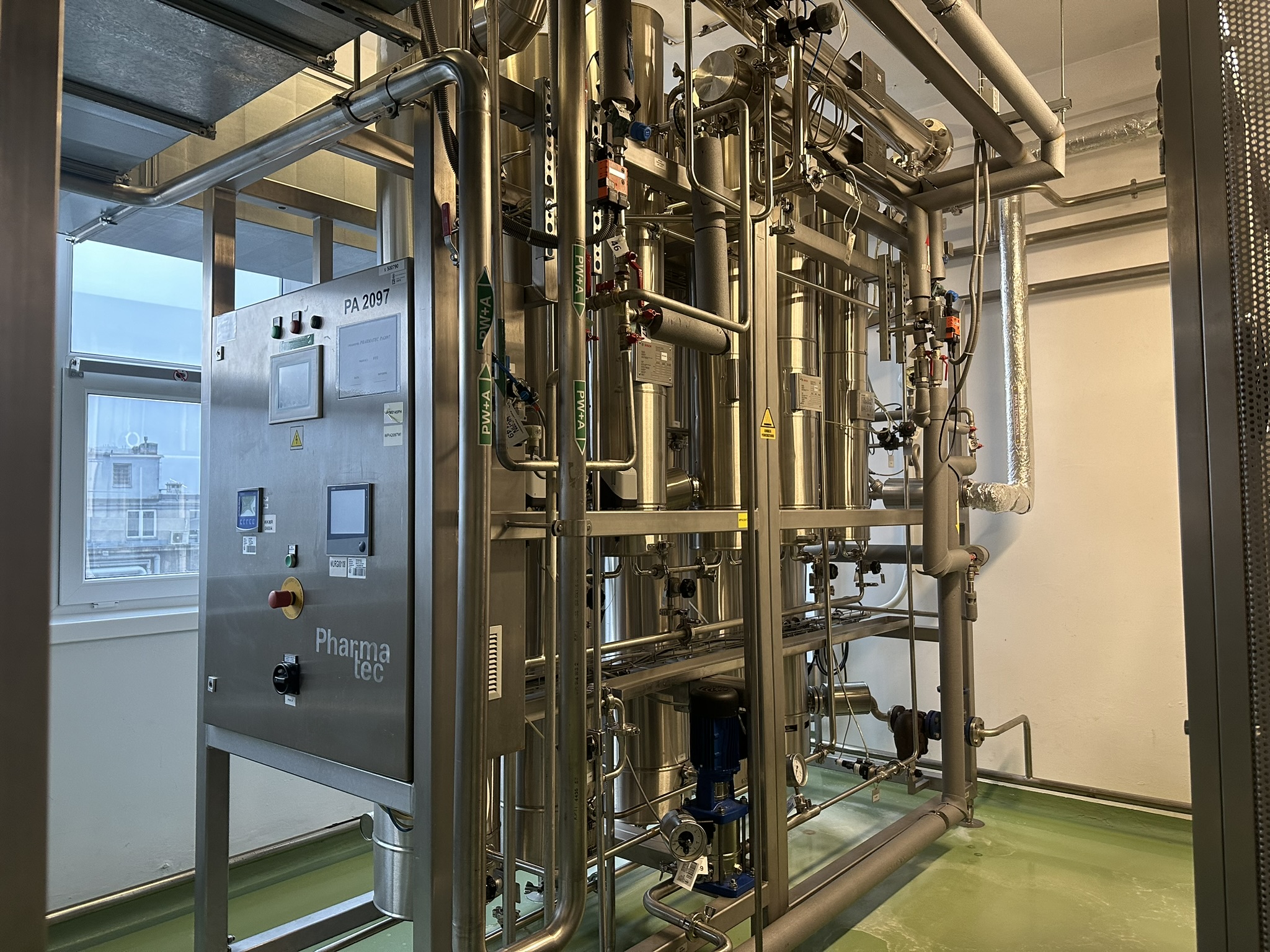

Prefabrykacja rurociągów nierdzewnych i spawanie TIG w praktyce serwisowej

Jakość instalacji nierdzewnej rozstrzyga się na etapie prefabrykacji, długo przed pierwszym uruchomieniem. Dlatego nasi serwisanci, przyjeżdżając do awarii, zaczynają oględziny od spoin i węzłów montażowych. Najczęściej obserwujemy, że problemem jest nieprawidłowo wykonane spawanie TIG, w którym brakło osłony gazu obojętnego od wewnętrznej strony rury. W rezultacie pojawia się ciemna nawęglona warstwa, która z czasem staje się ogniskiem korozji wżerowej.

Spawanie metodą TIG (141 wg norm PN-EN dla spawania rurociągów nierdzewnych) pozostaje standardem w chłodnictwie, ponieważ daje czystą spoinę bez rozprysków i pozwala kontrolować ilość wprowadzonego ciepła. Jednak każde odstępstwo od procedury, czyli zły gaz osłonowy, niewłaściwie dobrany drut SG-X2CrNiMo lub zbyt duży amperaż, zostawia ślad widoczny pod ciśnieniem roboczym.

W ramach serwisu często wykonujemy lokalną przebudowę odcinków zaprojektowanych poprawnie, lecz wykonanych w pośpiechu. Wymieniamy fragmenty rurociągów, dobieramy właściwe redukcje sanitarne, a niekiedy projektujemy od nowa węzły wpięcia chillera. Taka regeneracja kosztuje wielokrotnie mniej niż przestój produkcji spowodowany pęknięciem niewłaściwej spoiny. Jeżeli zauważą Państwo ślady wycieku w okolicach spoin lub kolan rurociągu, warto zlecić diagnostykę, zanim awaria zatrzyma linię.

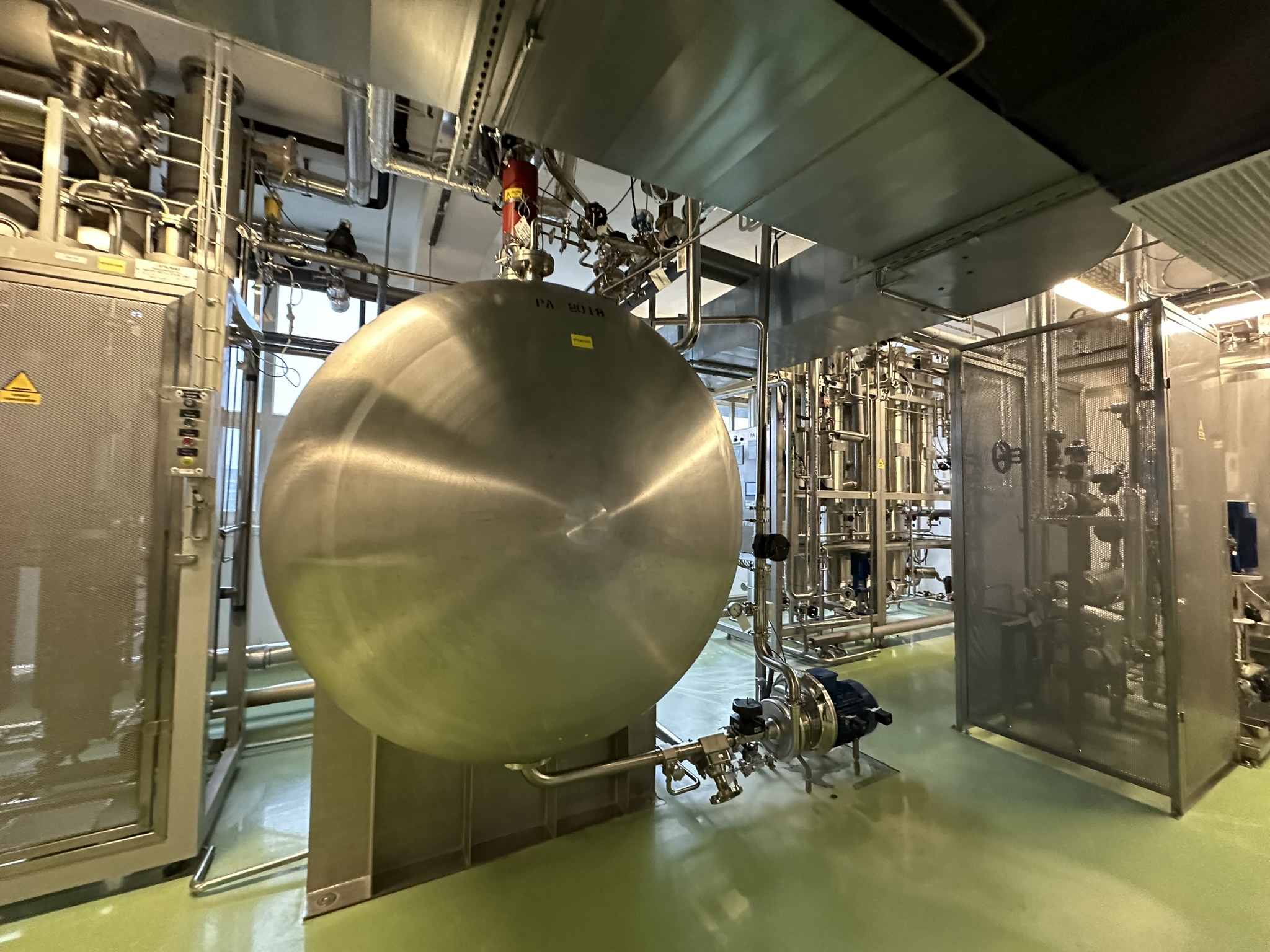

Próby szczelności i pasywacja instalacji INOX, czyli etapy, których nie wolno pominąć

Po prefabrykacji i montażu instalacja wymaga dwóch zabiegów, bez których nie powinna nigdy zostać oddana do eksploatacji. Pierwszym są próby szczelności, czyli weryfikacja, czy każda spoina, gwint i flansza utrzymują ciśnienie robocze z odpowiednim zapasem. Drugim jest pasywacja instalacji INOX, czyli chemiczne przywrócenie pasywnej warstwy tlenkowej, która chroni stal przed korozją.

Jak wygląda prawidłowo przeprowadzona próba szczelności rurociągu nierdzewnego

Najczęściej procedura przebiega w następującej kolejności:

• przedmuch instalacji sprężonym powietrzem lub azotem w celu usunięcia zanieczyszczeń montażowych,
• próba pneumatyczna niskim ciśnieniem, służąca do wykrycia oczywistych nieszczelności,
• próba hydrauliczna ciśnieniem zwykle 1,5 raza wyższym od roboczego, zgodnie z wymaganiami PED 2014/68/UE,
• utrzymanie ciśnienia przez czas wynikający z procedury, najczęściej od 30 minut do kilku godzin,
• spisanie protokołu z odnotowaniem ewentualnego spadku ciśnienia i miejsc wymagających poprawy.

Pasywacja, wykonywana zwykle kwasem azotowym lub mieszankami fosforowo-azotowymi w odpowiednim stężeniu, usuwa wolne żelazo z powierzchni i ujednolica warstwę pasywną. Bez tego zabiegu nawet najlepiej zaprojektowana instalacja będzie korodowała od wewnątrz, a pierwszy wyciek pojawi się w najmniej spodziewanym miejscu. W ramach kompleksowego serwisu wykonujemy również pasywację miejscową po każdej naprawie odcinka rurociągu.

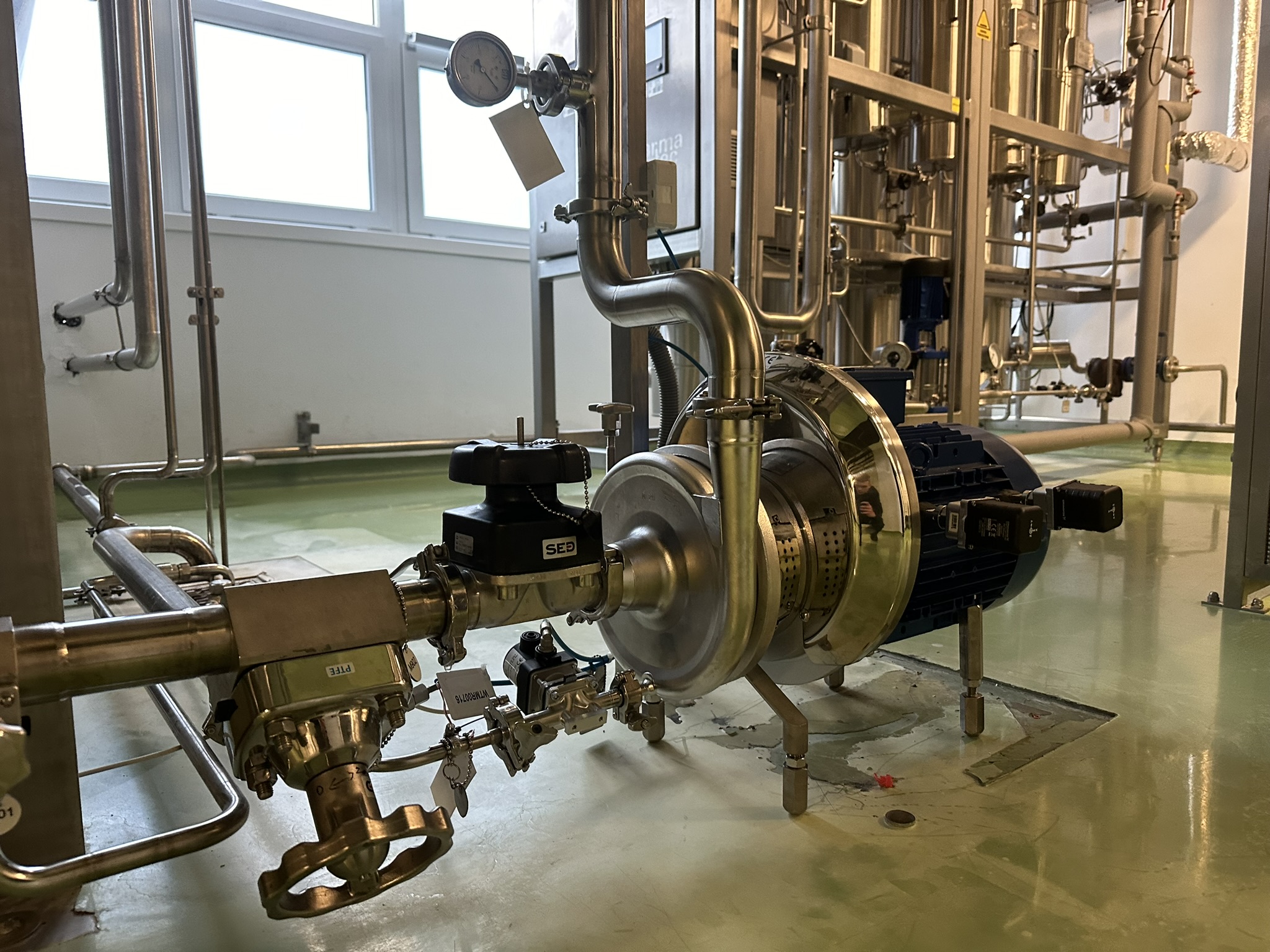

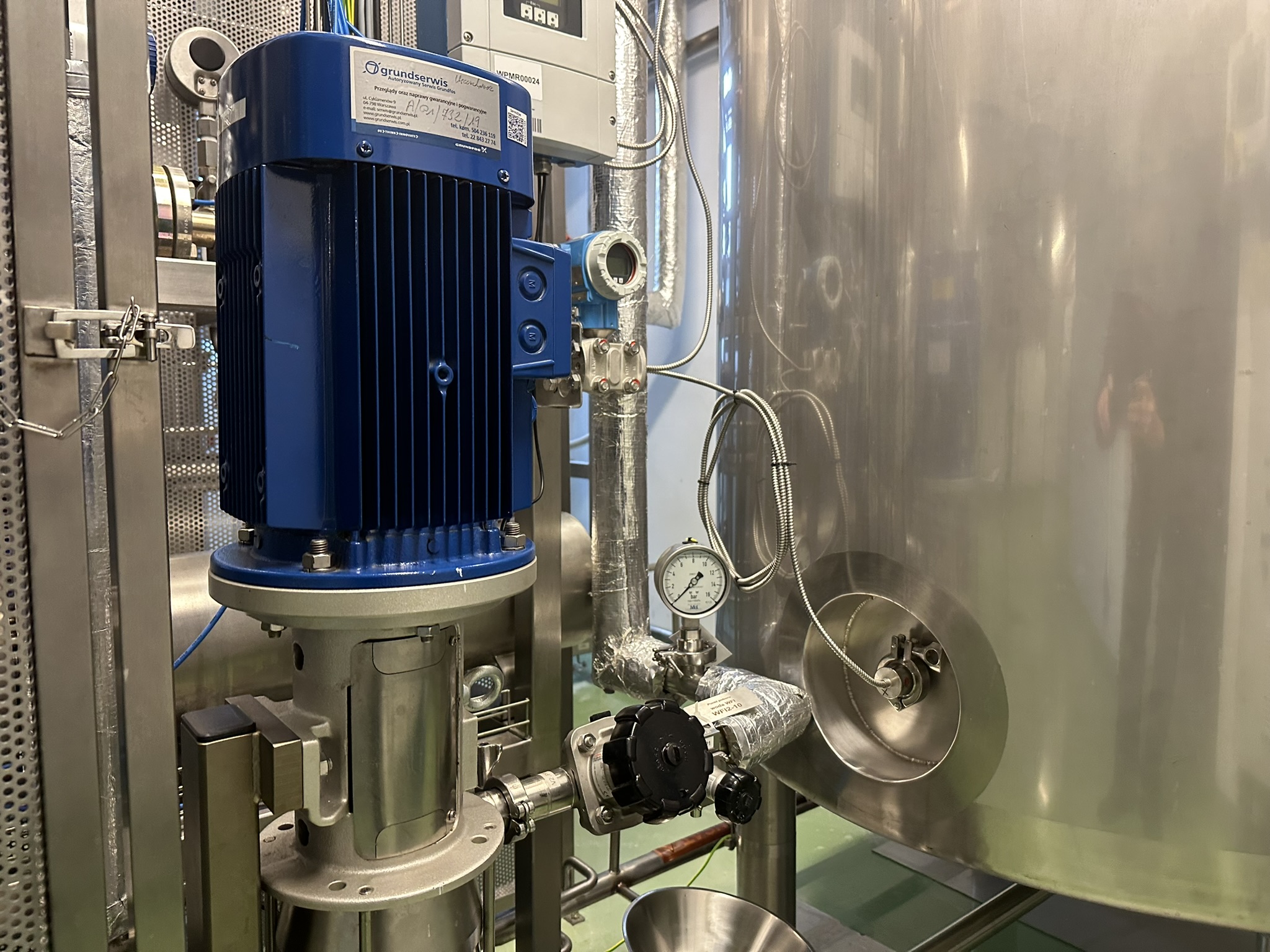

Diagnostyka i serwis instalacji INOX w trakcie eksploatacji

Diagnostyka pracującej instalacji nierdzewnej zaczyna się od pomiaru parametrów pracy, a nie od oględzin spoin. Mobilna grupa serwisowa, którą wysyłamy do klienta, sprawdza w pierwszej kolejności ciśnienie, przepływ, temperaturę zasilania i powrotu oraz ΔT na wymiennikach procesowych. Dopiero porównanie tych wartości z danymi projektowymi pokazuje, gdzie szukać problemu.

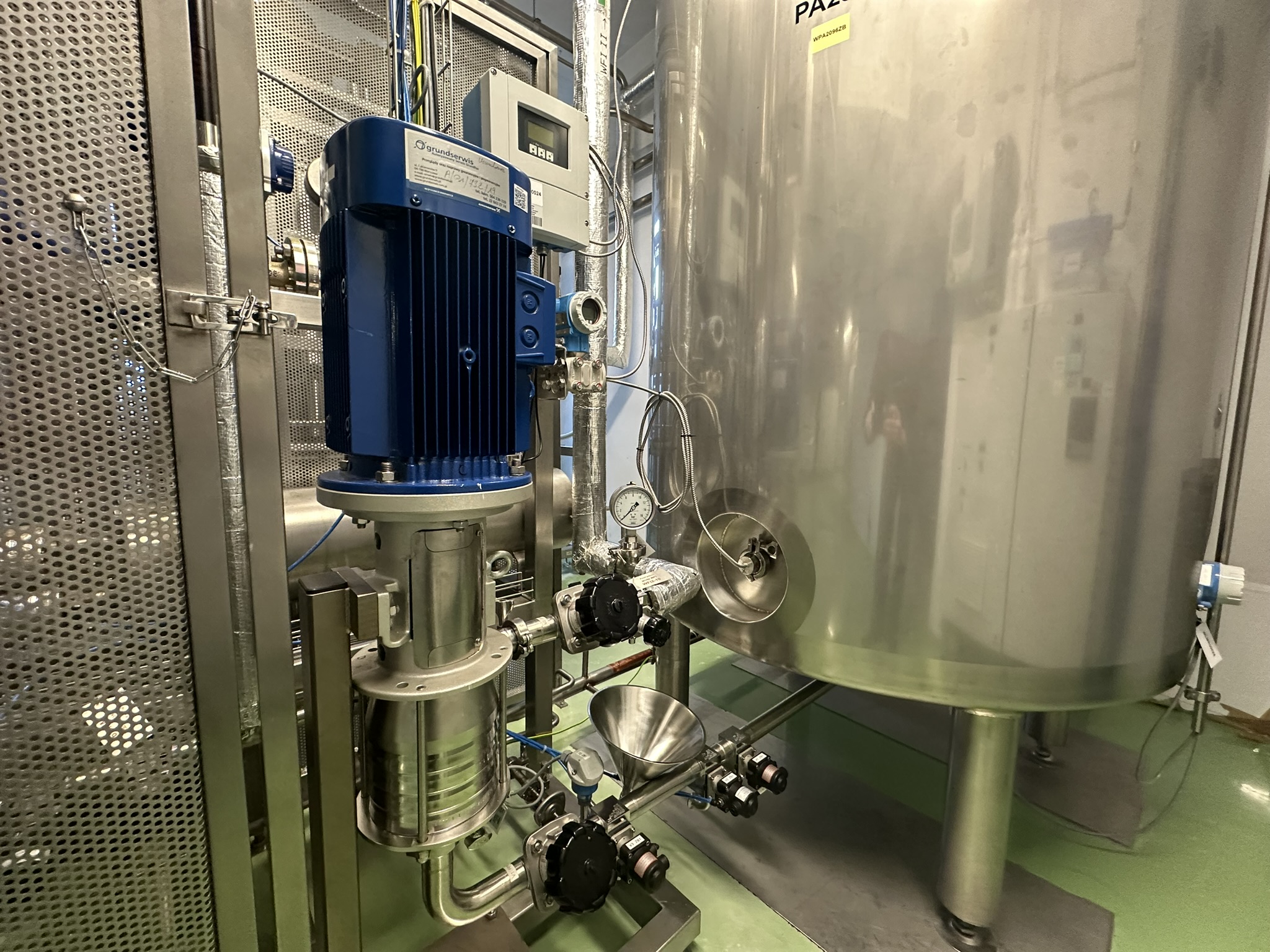

W codziennej praktyce serwis instalacji INOX najczęściej diagnozuje kilka powtarzających się usterek. Po pierwsze, spadek przepływu spowodowany osadami w wymiennikach lub buforach. Po drugie, drgania rurociągów wynikające z niewłaściwie dobranych podpór technologicznych. Potem, hałas pomp wskazujący na kawitację lub zapowietrzenie linii. Po czwarte, mikronieszczelności w okolicach armatury, które generują podciśnienie lokalne i przyspieszają korozję.

Każdy z tych objawów ma znaczenie diagnostyczne i pozwala zaplanować naprawę, zanim drobny problem przerodzi się w pełną awarię. Dlatego w ramach kontraktów utrzymaniowych regularnie wykonujemy serwis chillerów sprzężony z przeglądem instalacji INOX, traktując oba elementy jako jeden układ technologiczny. Po każdym przeglądzie klient otrzymuje raport serwisowy z pomiarami i rekomendacjami.

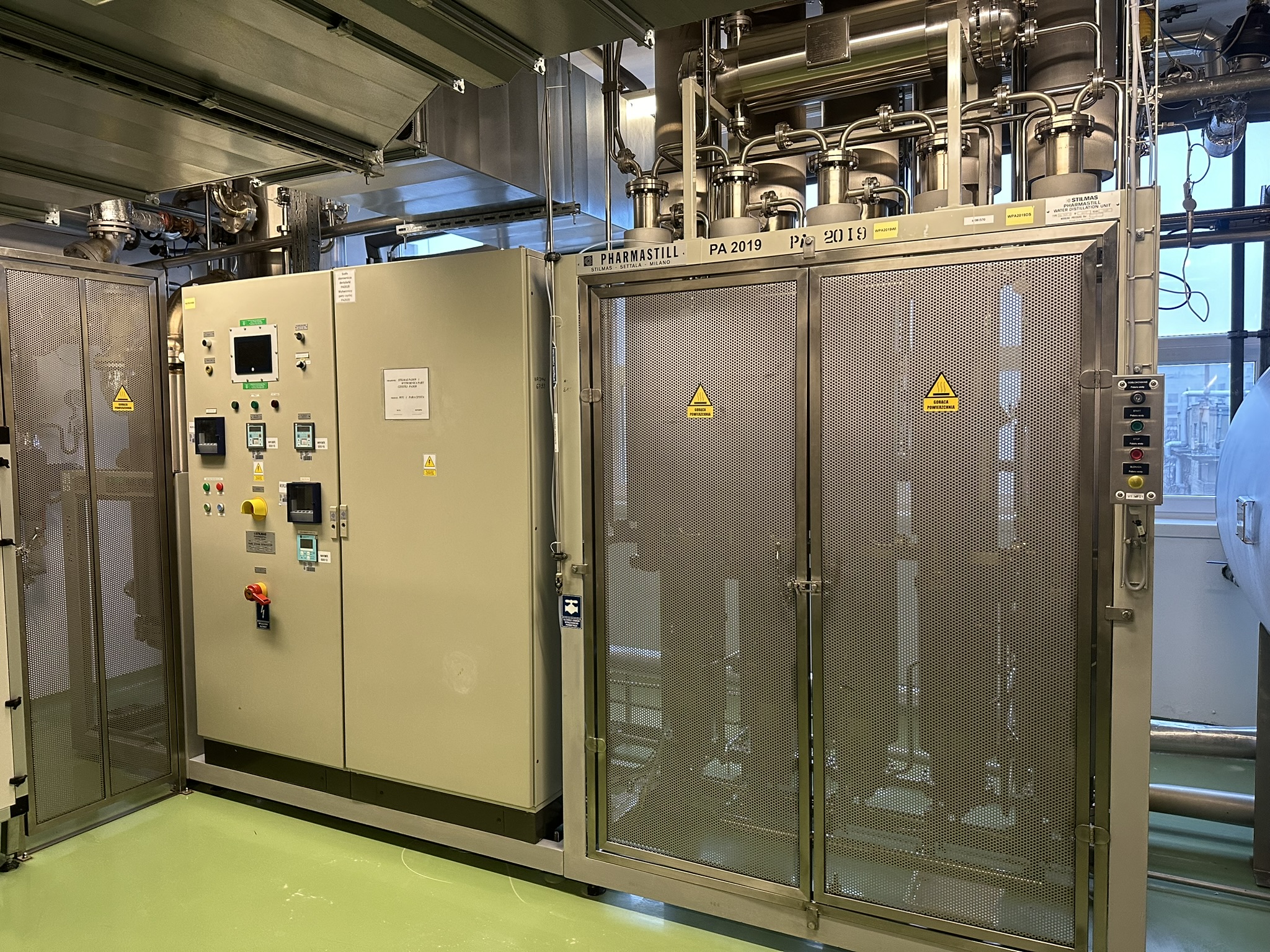

Modernizacja instalacji INOX zintegrowanej z układem chłodniczym

Modernizacja instalacji ze stali nierdzewnej rzadko ma postać „wszystko od nowa”. W większości przypadków pracujemy etapami, zachowując sprawne fragmenty rurociągów, a wymieniając te, które stały się wąskim gardłem procesu. Najczęściej spotykamy trzy scenariusze modernizacyjne.

Pierwszy dotyczy zakładów, w których produkcja rozrosła się ponad pierwotne założenia, a instalacja zaprojektowana lata wcześniej nie nadąża z wydajnością chłodniczą. Wymieniamy wtedy sekcje pompowe, dobieramy nowe rurociągi o większej średnicy i integrujemy je z istniejącym chillerem lub z nowym, większym agregatem. Drugi scenariusz to wymiana izolacji rurociągów, która z czasem ulega zawilgoceniu i przestaje pełnić swoją funkcję. Trzeci to retrofit węzła wpięcia chillera, najczęściej przy okazji modernizacji instalacji wody lodowej o nowy bufor i układ regulacji.

W każdym z tych przypadków kluczowy jest powtórny test szczelności oraz pasywacja zmodyfikowanych odcinków, a następnie sporządzenie dokumentacji powykonawczej, która ułatwi przyszłą diagnostykę. Bez tego ostatniego elementu kolejna firma serwisowa zaczyna pracę „po omacku”, co wydłuża czas reakcji przy awarii.

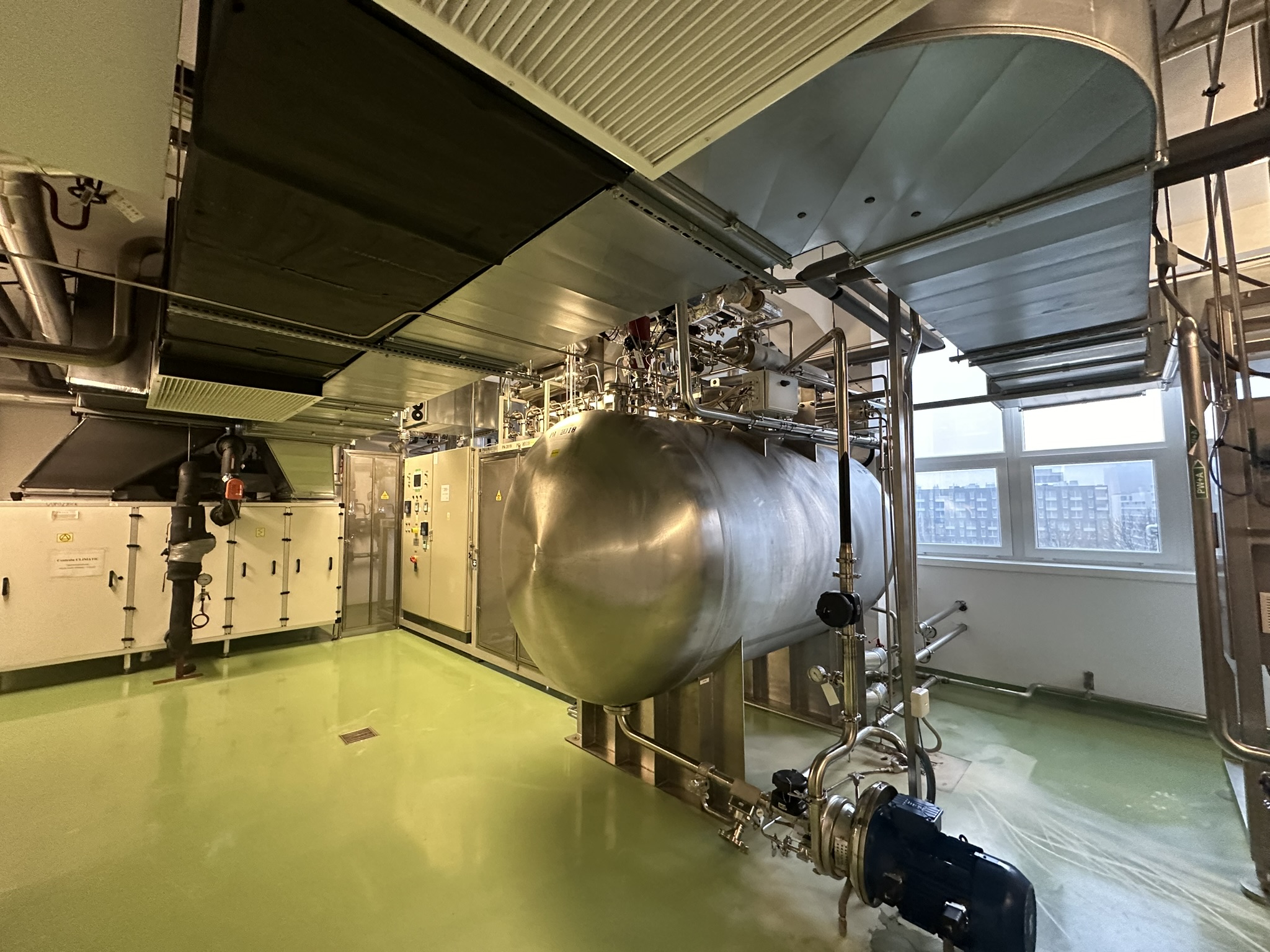

Najczęstsze błędy eksploatacyjne instalacji INOX, które przyspieszają awarię

Z perspektywy serwisanta wezwanego do awarii widać, że większość problemów nie wynika z wad konstrukcyjnych, lecz z błędów eksploatacyjnych powtarzanych w wielu zakładach. Warto je znać, ponieważ ich eliminacja wydłuża żywotność instalacji o lata.

Najczęściej obserwujemy następujące błędy:

• czyszczenie powierzchni nierdzewnych szczotkami stalowymi, które wbijają żelazo w warstwę pasywną i inicjują korozję wżerową,
• użycie środków CIP z chlorem powyżej zakresu zalecanego przez producenta gatunku stali,
• pomijanie przeglądów armatury, w szczególności zaworów zwrotnych i odcinających, których wewnętrzne elementy zużywają się szybciej niż sam rurociąg,
• zbyt długie odcinki bez podpór technologicznych, co generuje naprężenia termiczne i przyspiesza pękanie spoin,
• ignorowanie spadku ciśnienia na filtrach siatkowych, który zwiększa pobór energii pomp i obniża sprawność wymiany ciepła,
• brak dokumentacji powykonawczej, przez co kolejne ekipy serwisowe pracują bez znajomości historii instalacji.

Każdy z tych błędów da się skorygować podczas planowanego przeglądu lub w ramach jednorazowego audytu technicznego, w którym oceniamy stan instalacji oraz przygotowujemy raport z rekomendacjami modernizacyjnymi i serwisowymi.

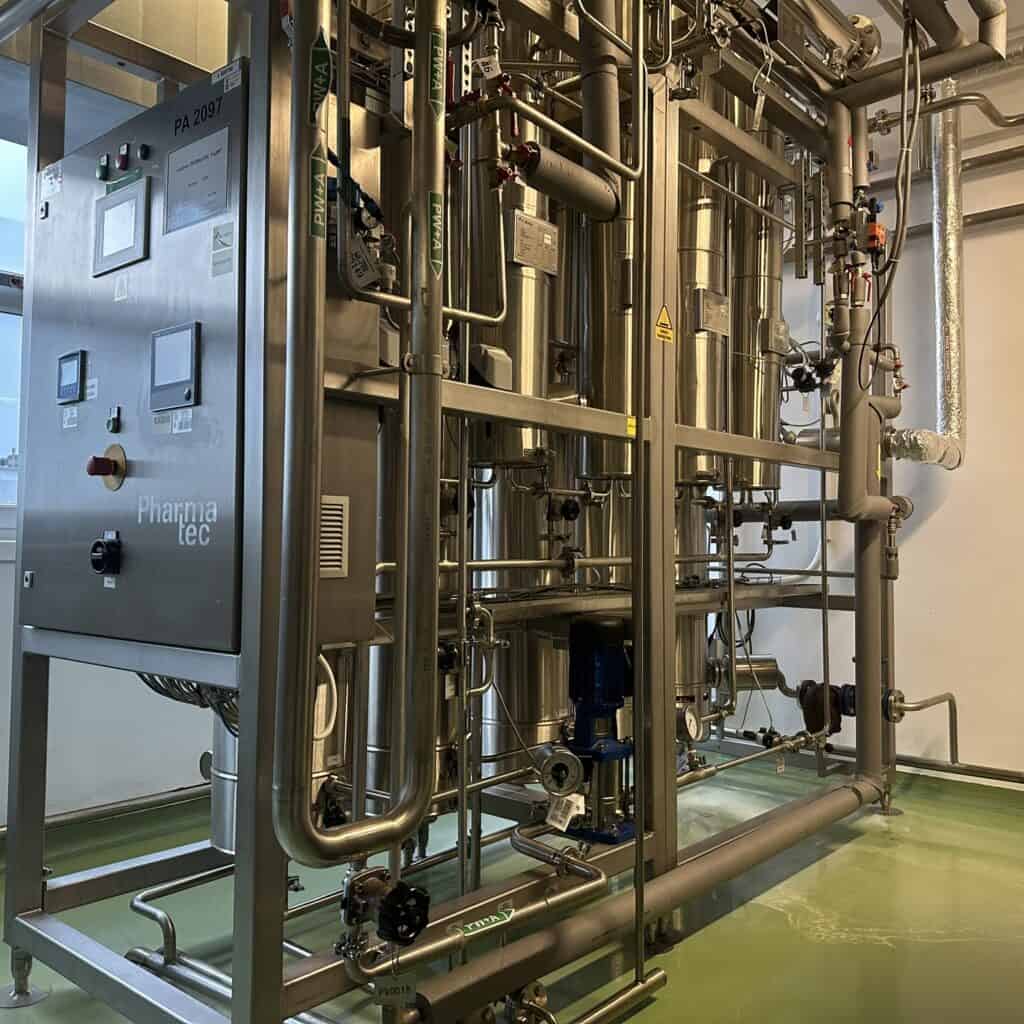

Najczęściej zadawane pytania o instalacje INOX

Jak często należy wykonywać przegląd techniczny instalacji INOX?

W większości zakładów spożywczych i farmaceutycznych zalecamy przegląd techniczny instalacji INOX raz w roku, sprzężony z planowanym serwisem chillera. Przy pracy ciągłej oraz agresywnych mediach częstotliwość zwiększamy do dwóch razy w roku. Każdy przegląd powinien obejmować pomiar parametrów pracy, oględziny spoin, weryfikację armatury i podpór technologicznych oraz spisanie raportu z rekomendacjami serwisowymi.

Czy można modernizować istniejącą instalację INOX bez całkowitej wymiany?

Tak, zdecydowana większość modernizacji to rozwiązania etapowe. Wymieniamy fragmenty rurociągów, sekcje pompowe lub armaturę, a sprawne odcinki zachowujemy. Po każdej ingerencji wykonujemy próbę szczelności i pasywację zmodyfikowanego fragmentu, dzięki czemu instalacja zachowuje pierwotne parametry pracy oraz pełną odporność korozyjną. To rozwiązanie zdecydowanie tańsze niż wymiana całej instalacji.

Jaka jest typowa żywotność instalacji INOX w chłodnictwie przemysłowym?

Prawidłowo zaprojektowana, wykonana i pasywowana instalacja ze stali nierdzewnej w warunkach przemysłowych pracuje zwyczajowo 25-30 lat, niekiedy dłużej. Czynniki, które tę żywotność skracają, to zła chemia eksploatacyjna, brak okresowej pasywacji w punktach krytycznych oraz pomijanie przeglądów armatury. Regularna diagnostyka pozwala utrzymać instalację w pełnej sprawności przez całe założone życie techniczne.

Czym różni się serwis instalacji INOX od serwisu rurociągów stalowych?

Serwis instalacji INOX wymaga innego podejścia do narzędzi, czyszczenia i regeneracji powierzchni. Nie wolno stosować elementów ze stali węglowej w kontakcie z nierdzewką, ponieważ powstaje ognisko korozji galwanicznej. Po każdej naprawie konieczna jest pasywacja, a w wielu przypadkach również badania wizualne spoiny zgodnie z PN-EN ISO 17637, których nie wykonuje się w prostych instalacjach stalowych.

Instalacje INOX pod opieką doświadczonego serwisu chłodnictwa przemysłowego

Stan instalacji INOX decyduje bezpośrednio o sprawności całego układu chłodniczego, dlatego warto powierzyć ją zespołowi, który traktuje rurociągi i chiller jako jeden system technologiczny. Nasi serwisanci diagnozują, modernizują oraz utrzymują instalacje nierdzewne we współpracy z działem technicznym klienta, a w razie awarii reagują mobilną grupą serwisową w całej Polsce. Aby zlecić przegląd lub omówić zakres modernizacji, prosimy o kontakt z działem technicznym pod numerem +48 501 179 381 lub mailowo na adres info@chillerserwis.com.
