Chłodzenie zbiorników browarniczych

Chłodzenie zbiorników browarniczych jako fundament stabilnej fermentacji

Chłodzenie zbiorników browarniczych to proces precyzyjnego odprowadzania ciepła fermentacji oraz leżakowania piwa za pomocą instalacji glikolowej, agregatu wody lodowej i płaszczy chłodzących tanków. Stabilność temperatury w zbiornikach decyduje o profilu smakowym piwa, czasie produkcji oraz powtarzalności kolejnych warek.

W praktyce każdy browar pracuje w rytmie ściśle wyznaczonym przez wykres temperatur fermentacji. Dlatego nawet kilkugodzinny skok temperatury w tanku potrafi zmienić bukiet aromatów oraz pogłębić poziom estrów ponad założenia recepturowe. Ponieważ żaden technolog nie warzy piwa po to, aby pierwsza partia odbiegała od kolejnej, kluczową rolę odgrywa sprawność chillera i hydrauliki glikolu.

Diagnozujemy ten obszar codziennie u klientów w całej Polsce. W artykule pokazujemy, jak zbudowany jest system chłodzenia tanków fermentacyjnych, jakie awarie pojawiają się najczęściej oraz w jakich momentach warto wezwać serwis zamiast naprawiać samodzielnie.

Dlaczego niestabilne chłodzenie tanków fermentacyjnych zatrzymuje produkcję

Browar jest zakładem procesowym o bardzo niskiej tolerancji na wahania parametrów. Ponieważ fermentacja stanowi reakcję egzotermiczną, każdy litr brzeczki w tanku samodzielnie generuje ciepło, które trzeba odebrać w sposób ciągły i kontrolowany. Kiedy instalacja chłodnicza zaczyna pracować nierównomiernie, technolog widzi to natychmiast w odczytach z sond Pt100.

Spotykamy się z trzema typowymi konsekwencjami niestabilnego chłodzenia. Po pierwsze, wzrost temperatury w fazie burzliwej fermentacji generuje nadmiar estrów oraz wyższych alkoholi. Po drugie, niedochłodzenie tanku leżakowego wydłuża czas dojrzewania piwa i wstrzymuje rotację zbiorników. Kolejne są, niekontrolowane skoki temperatury w cold crash niszczą efekt klarowania piwa.

W każdym z tych przypadków przyczyną nie musi być sam chiller. Często problem leży w hydraulice glikolu, automatyce zaworów lub w obciążonych wymiennikach. Dlatego ocena całego układu wymaga jednoczesnych pomiarów na kilku punktach instalacji.

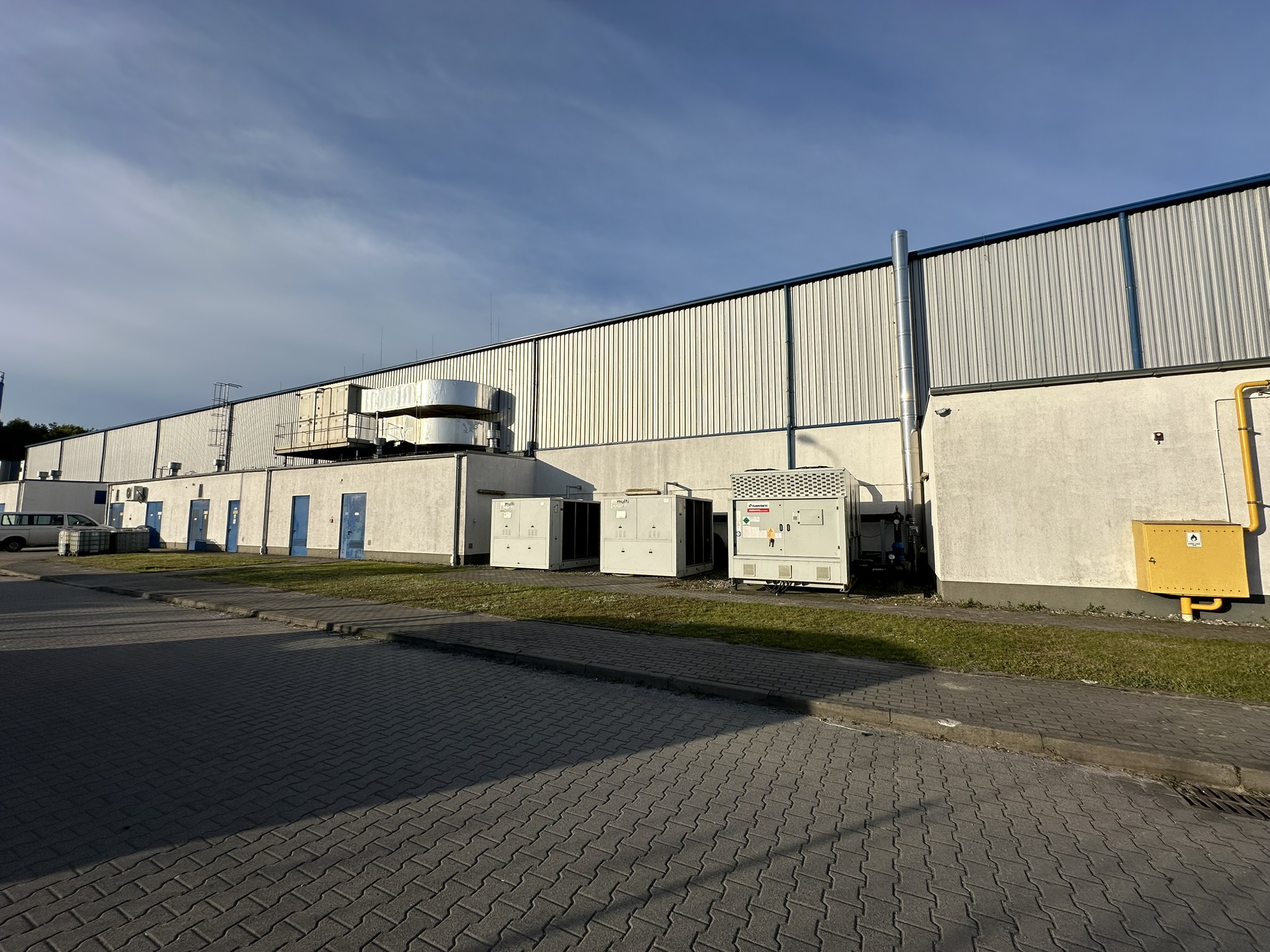

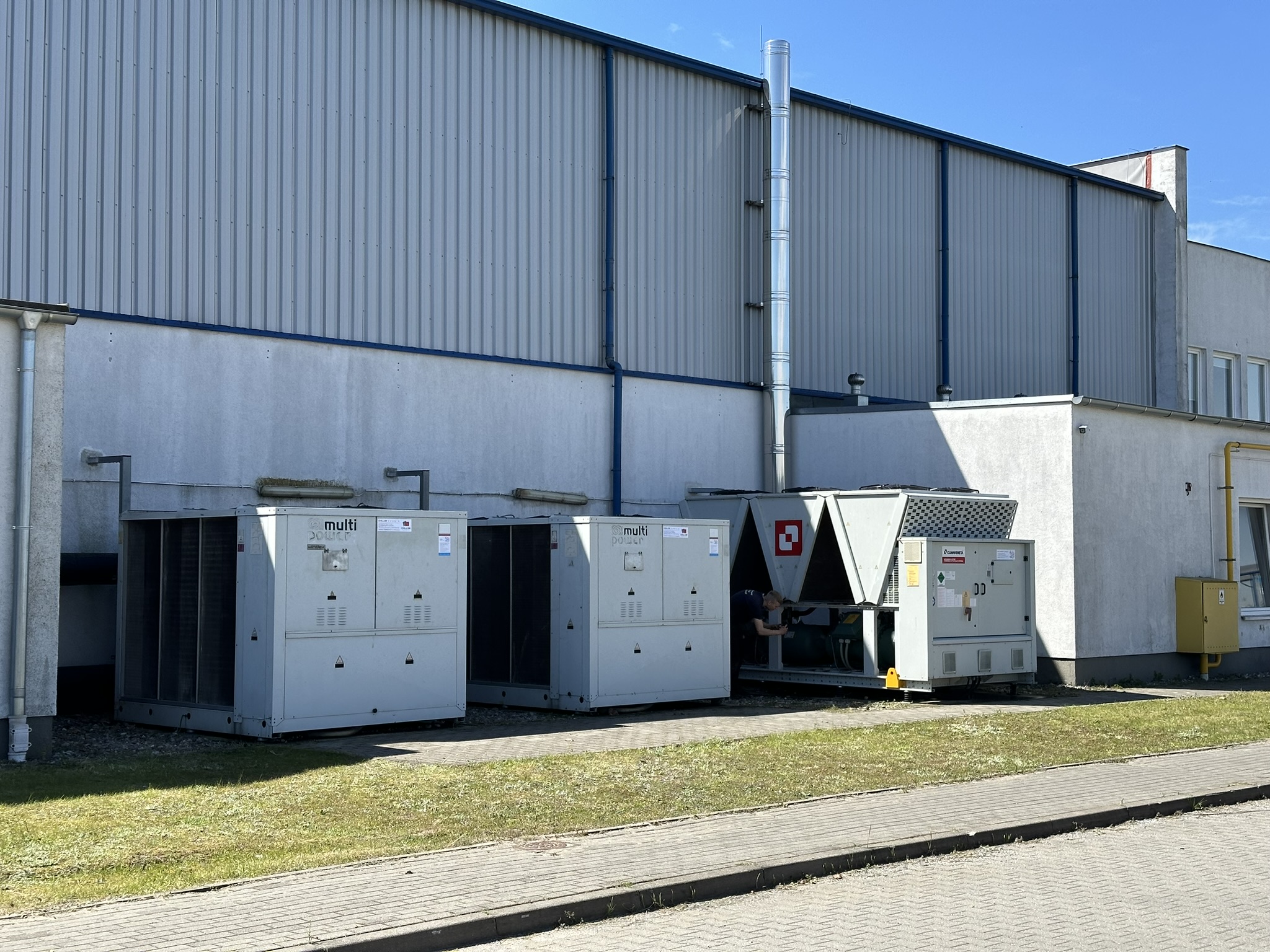

Jak zbudowana jest instalacja glikolowa w browarze

Standardowy układ chłodzenia tanków składa się z kilku ściśle powiązanych elementów, które muszą pracować w zgranych zakresach parametrów. Najczęściej spotykamy następujące komponenty:

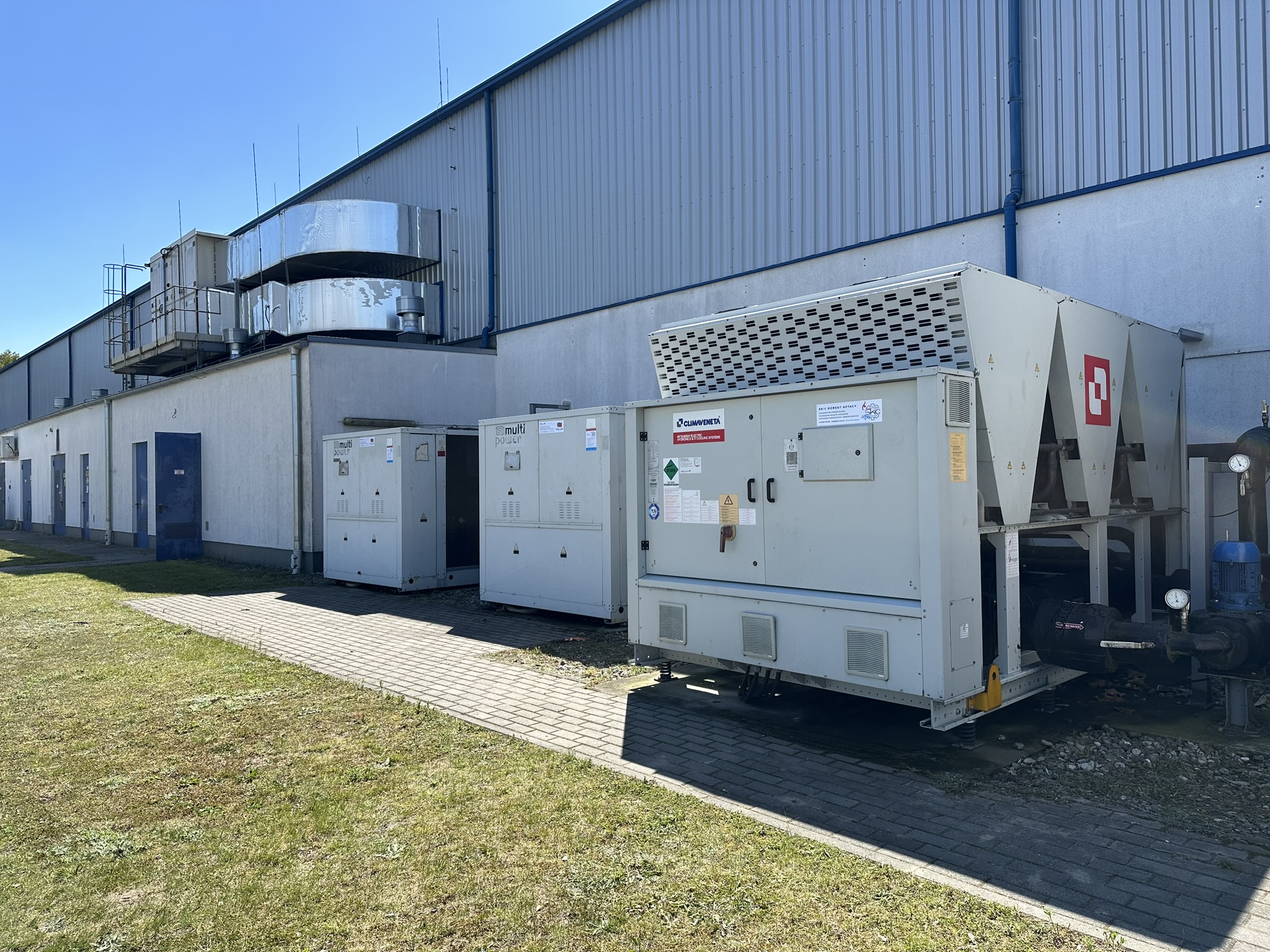

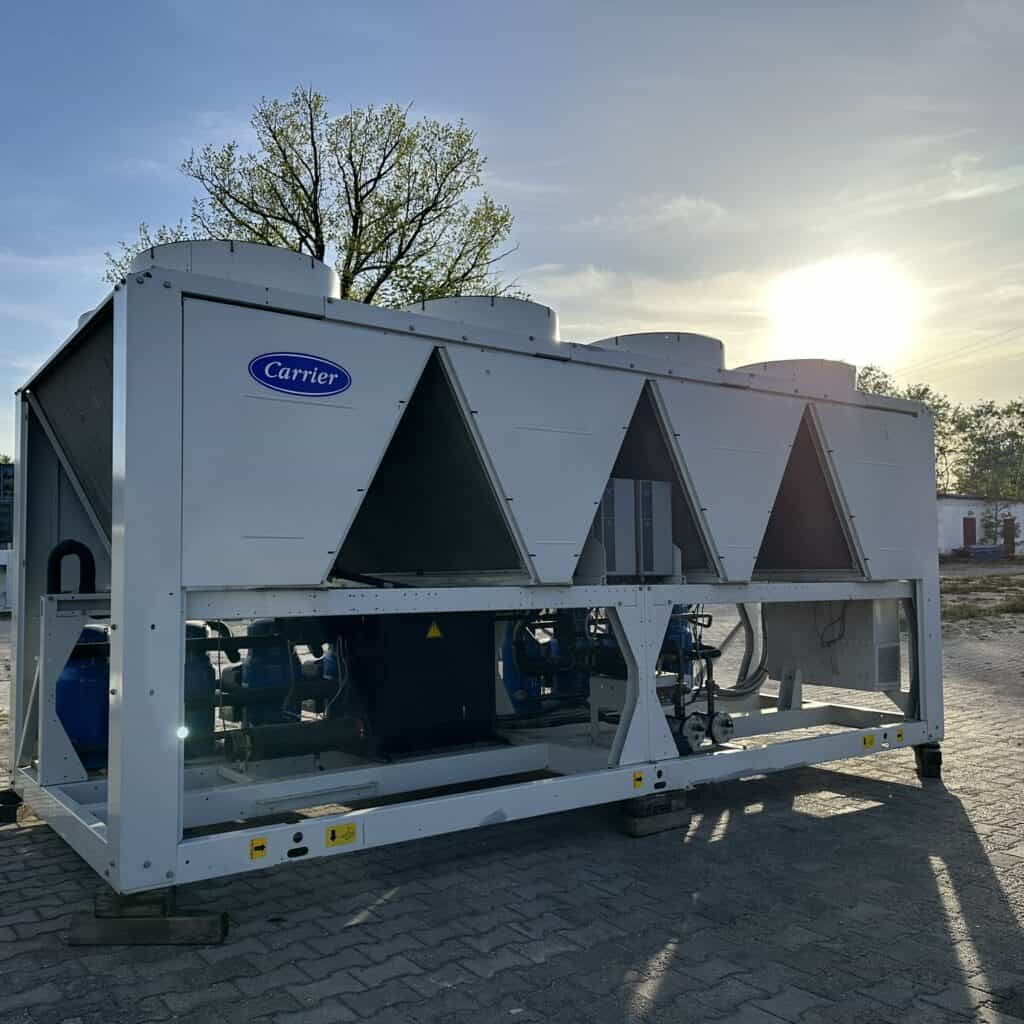

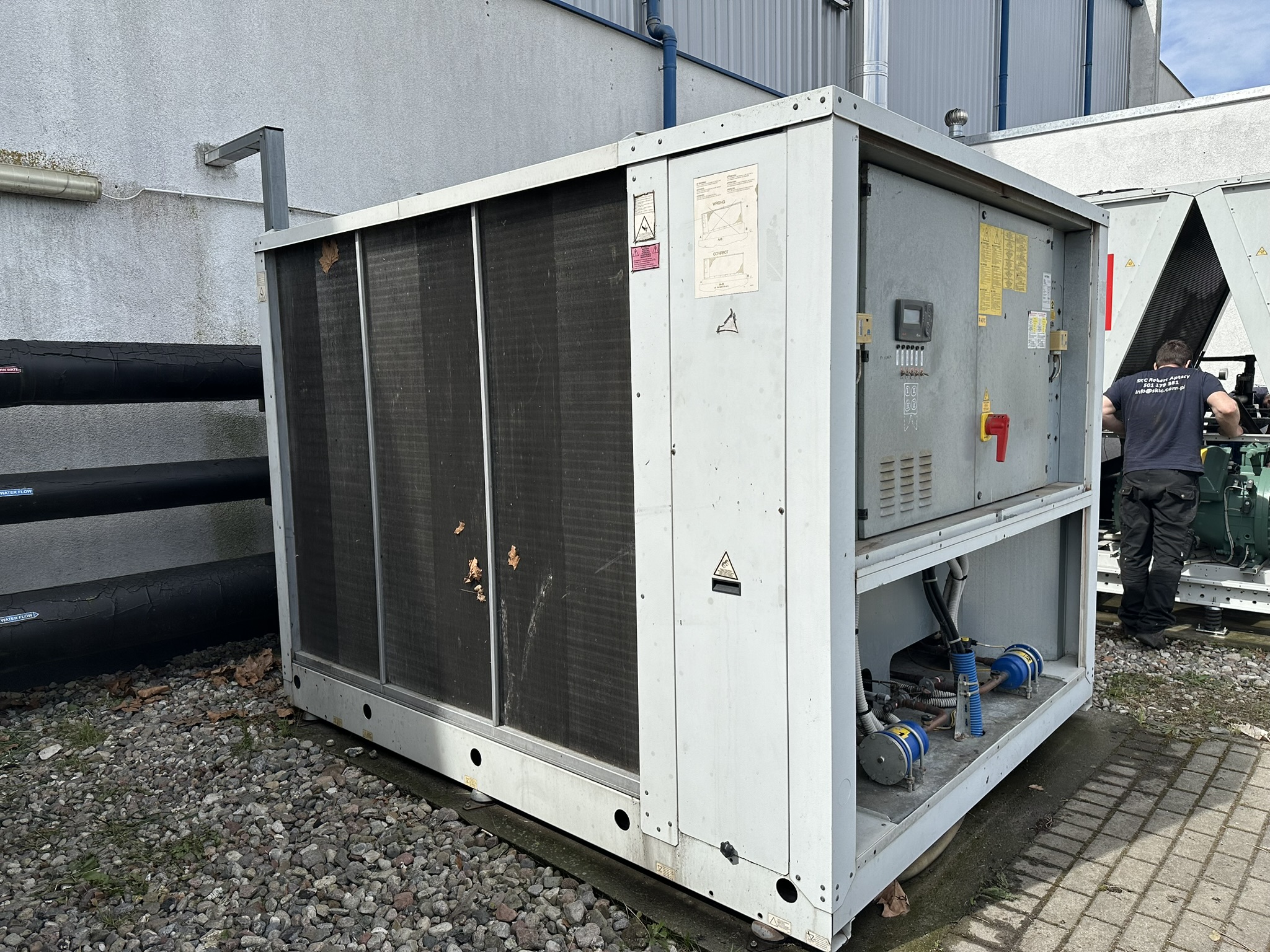

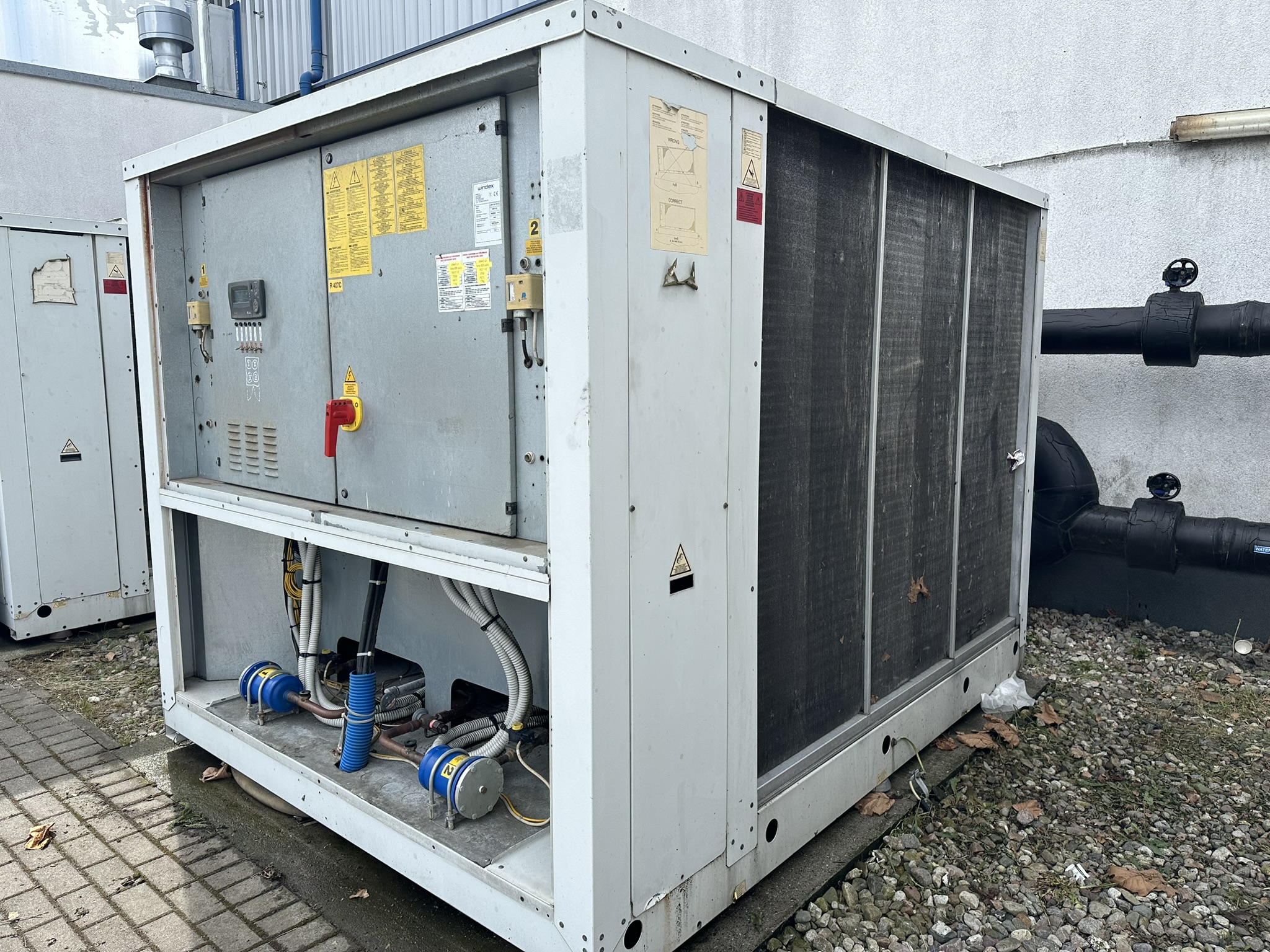

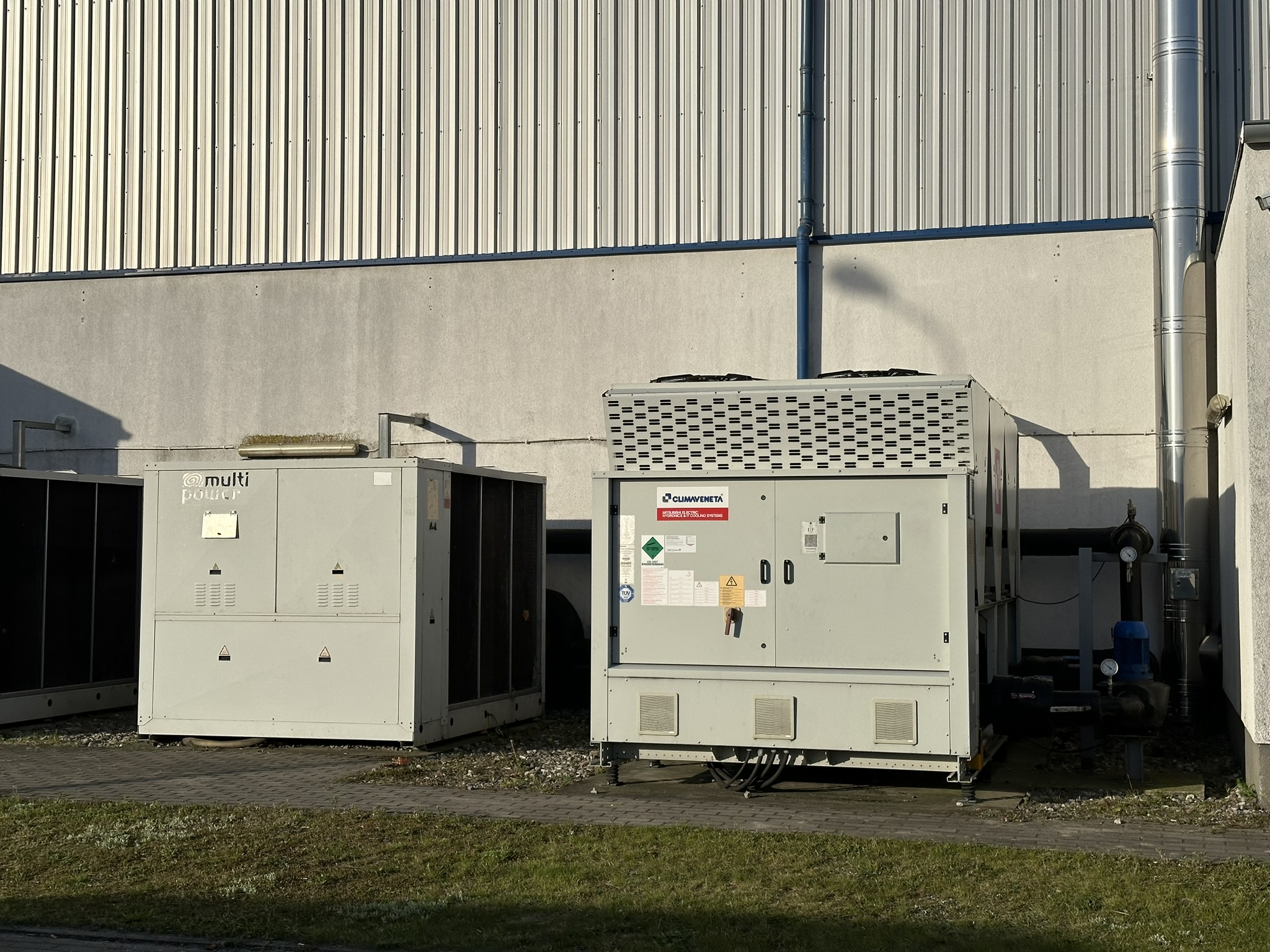

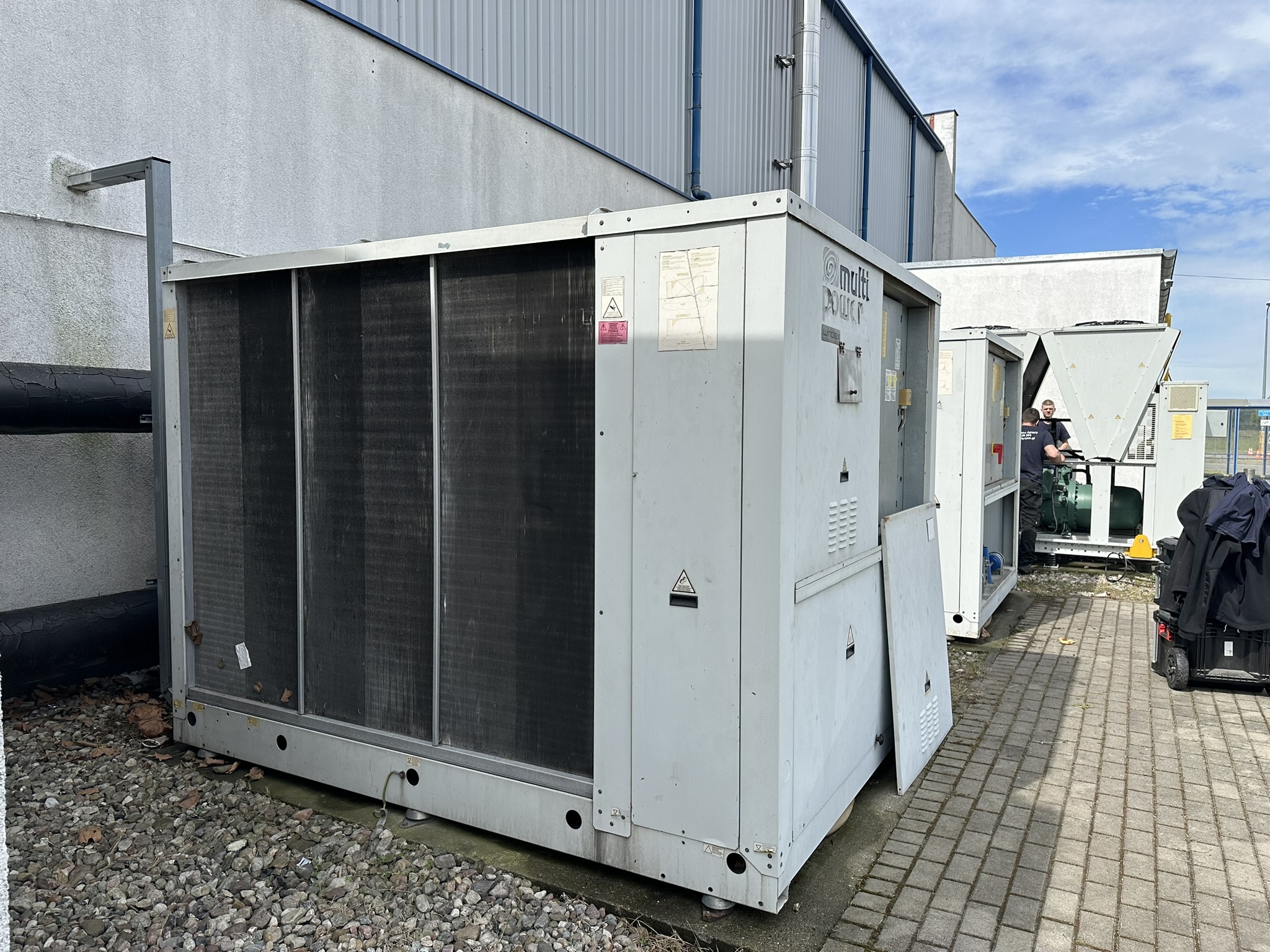

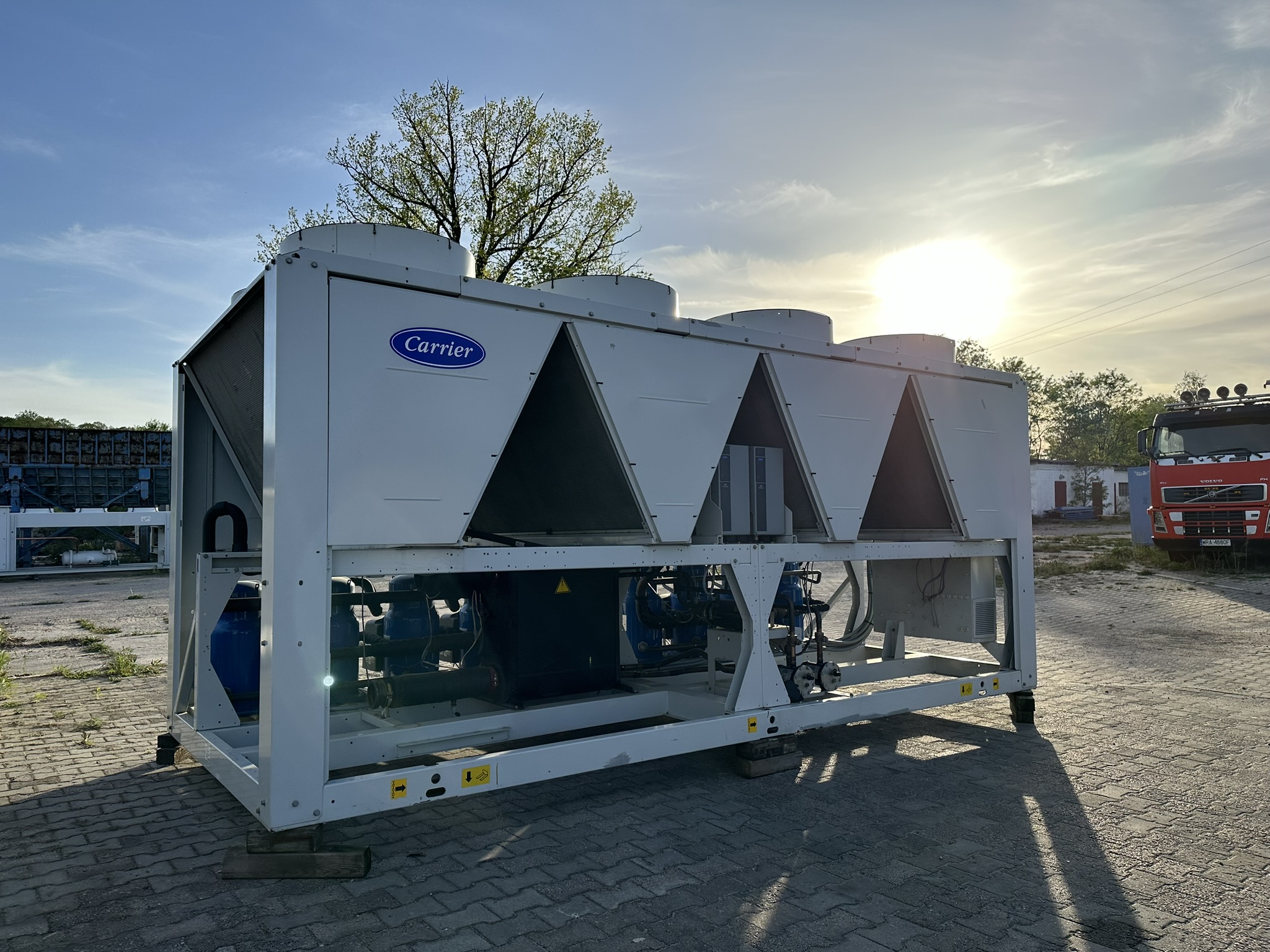

• Agregat wody lodowej (chiller) chłodzony powietrzem lub wodą, dobierany do szczytowej mocy chłodniczej browaru z marginesem na fazę burzliwą.
• Bufor glikolu, który stabilizuje temperaturę cieczy roboczej oraz absorbuje skoki obciążenia w trakcie cold crash kilku tanków jednocześnie.
• Pompy obiegowe glikolu, zwykle w układzie podstawowym i rezerwowym, podające medium na poszczególne sekcje zbiorników.
• Płaszcze chłodzące zbiorników w wariancie dimple jacket, sekcjonowane na strefy stożka i walca, czyli na różne poziomy odbioru ciepła.
• Zawory regulacyjne na każdym tanku, sterowane z poziomu automatyki, otwierające przepływ glikolu w odpowiedzi na temperaturę brzeczki.
• Automatyka i sondy temperatury, które dopinają cały układ w jeden żywy organizm pomiarowy.

Pomiędzy komponentami biegnie rurociąg glikolu w izolacji parochronnej, najczęściej z PE-Xa, PP-R lub stali nierdzewnej. Ponieważ glikol pracuje w niskich temperaturach, każdy mostek termiczny w izolacji generuje straty energetyczne oraz ryzyko kondensacji na rurociągu.

Najczęstsze awarie chłodzenia zbiorników browarniczych

Wjeżdżając do browaru z mobilną grupą serwisową, w pierwszej kolejności porównujemy stan układu z parametrami nominalnymi sprzed kilku miesięcy. Dzięki temu szybko odsiewamy objawy od rzeczywistych przyczyn. Najczęściej diagnozujemy poniższe usterki:

• Spadek wydajności sprężarki w chillerze przez zanieczyszczenie skraplacza, brak czynnika chłodniczego lub zużyte zawory rozprężne.
• Zapowietrzenie obiegu glikolu, które obniża sprawność pomp oraz powoduje pulsacyjną pracę zaworów regulacyjnych.
• Niewłaściwe stężenie glikolu, najczęściej zbyt rozcieńczonego po wieloletnich dolewkach wodą, co podnosi temperaturę krzepnięcia medium.
• Zarośnięte płaszcze chłodzące osadami glikolowymi, biofilmem lub produktami korozji, blokujące wymianę ciepła pomimo prawidłowego przepływu.
• Rozregulowane zawory na tankach, najczęściej nieszczelne lub klejące się, prowadzące do ciągłego, nieregulowanego przepływu medium.
• Awarie sterowania, w tym zafałszowane odczyty sond temperatury oraz zawieszone sterowniki branżowe.

Każdy z tych objawów potrafi wyglądać identycznie z poziomu wykresu temperatury w tanku. Ponieważ jednak każda awaria wymaga innej naprawy, błędna diagnoza generuje koszty na kolejnej warce.

Jeżeli mierzysz nieprawidłowe temperatury fermentacji bez oczywistej przyczyny, zgłoś sprawę do diagnostyki agregatów wody lodowej jeszcze przed kolejnym zasypem brzeczki.

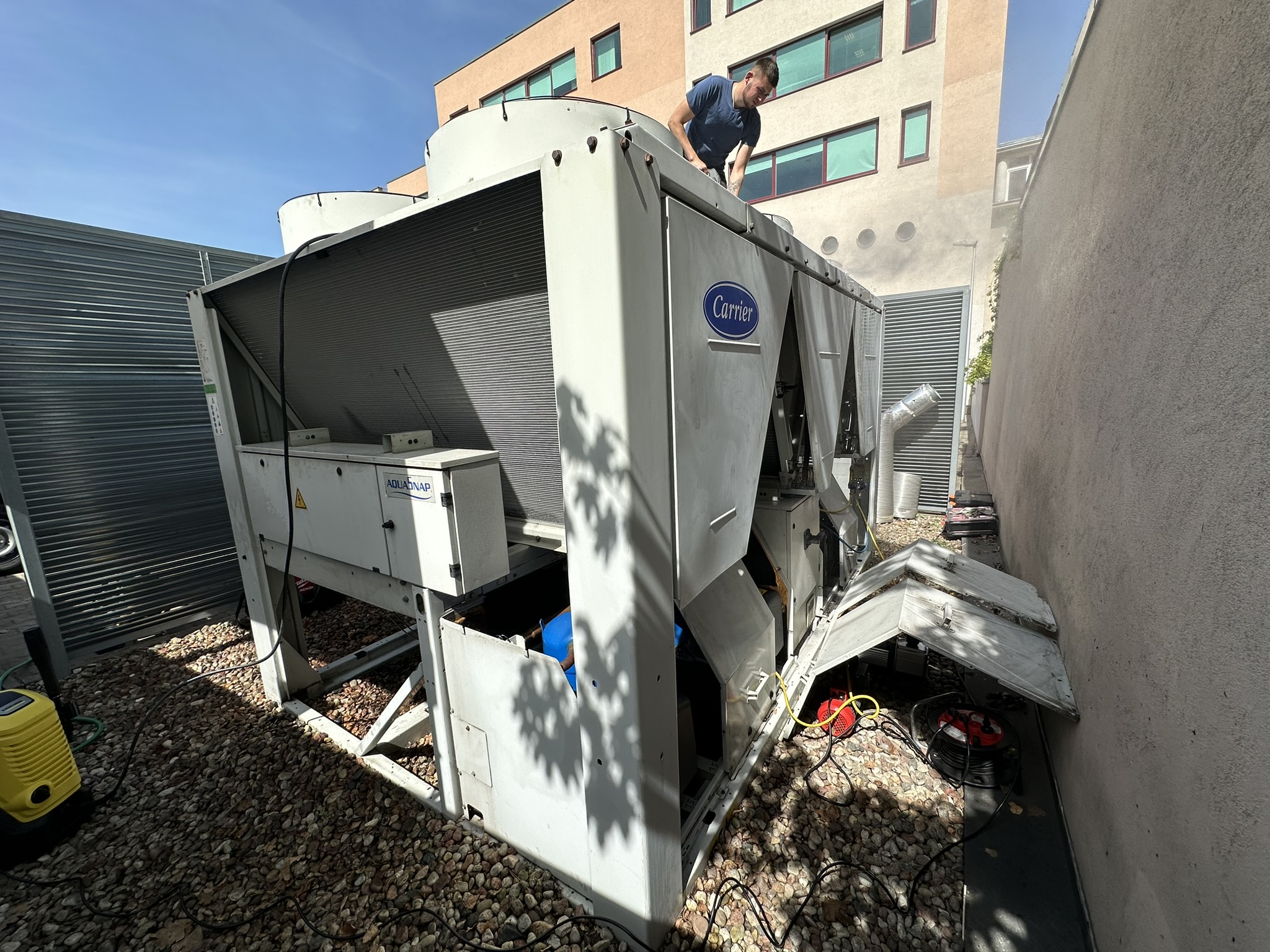

Diagnostyka systemu chłodzenia browaru – co sprawdza serwis

Audyt powarunkowy oraz przegląd techniczny instalacji chłodniczej w browarze obejmuje zarówno warstwę chłodnictwa, jak i hydraulikę glikolu z automatyką. W trakcie wizyty diagnostycznej weryfikujemy między innymi:

• Ciśnienia robocze po stronie czynnika chłodniczego, w tym podgrzanie i przegrzanie na sprężarce.
• Aktualne stężenie oraz temperaturę krzepnięcia glikolu w obiegu wtórnym.
• Różnicę temperatur ΔT na wymiennikach oraz spadki ciśnienia w sekcjach tanków.
• Drożność i sprawność zaworów regulacyjnych na każdym zbiorniku fermentacyjnym.
• Działanie sond Pt100 oraz logikę sterowania w sterowniku PLC lub kontrolerze branżowym.
• Stan izolacji rurociągów, miejsca kondensacji oraz potencjalne mostki termiczne.

Na koniec wizyty przygotowujemy raport techniczny, w którym wskazujemy zarówno bieżący stan układu, jak i listę zaleceń do realizacji w trybie pilnym oraz długofalowym. W rezultacie kierownik utrzymania ruchu otrzymuje twardą podstawę do planowania budżetu remontowego.

Modernizacja i regeneracja chłodzenia tanków leżakowych

Browary regionalne często pracują na układach chłodzenia złożonych z urządzeń pochodzących z różnych okresów rozbudowy. Dlatego pierwsza modernizacja zwykle nie polega na wymianie chillera, lecz na uporządkowaniu hydrauliki glikolu, sekcji pompowej oraz logiki sterowania zaworami na tankach.

W zakresie usług ChillerSerwis spotykamy się również z regeneracją starszych agregatów wody lodowej, w których wymieniamy sprężarki, wymienniki, zawory rozprężne EEV oraz sterowniki branżowe. Dzięki temu właściciel browaru utrzymuje sprawdzony układ technologiczny, nie ponosząc nakładów porównywalnych z zakupem nowego chillera.

Modernizacja stanowi też dobry moment na wdrożenie odzysku ciepła technologicznego. Ciepło skraplania chillera można skierować na podgrzewanie wody technologicznej lub CWU dla zaplecza socjalnego. W konsekwencji bilans energetyczny browaru poprawia się bez znaczących inwestycji w nową infrastrukturę.

Czas reakcji serwisu a koszty przestoju w browarze

W browarze przestój chłodzenia jest dosłownie wyścigiem z czasem. Brzeczka fermentująca w tanku samodzielnie generuje ciepło, więc każda godzina bez odbioru energii podnosi temperaturę o realnie mierzalną wartość. Z tego powodu nasza mobilna grupa serwisowa pracuje całopolsko, a w skrajnych sytuacjach jesteśmy w stanie dostarczyć chiller zastępczy w trybie wynajmu awaryjnego.

Standardowo proponujemy browarom kontrakt utrzymaniowy obejmujący okresowe przeglądy, czyszczenie skraplaczy, kontrolę szczelności zgodnie z F-gazami oraz przegląd hydrauliki glikolu. Dzięki takiemu podejściu większość problemów wykrywamy zanim sięgną do produkcji. Pełen zakres opieki opisujemy w sekcjach kontrakt utrzymaniowy chillerów oraz wynajem chillerów zastępczych.

Jeśli potrzebujesz dodatkowej wiedzy o automatyce regulacji temperatury w procesach napojowych, warto sięgnąć po dokumentację techniczną producenta sterowników branżowych Carel, którego rozwiązania regulacji temperatury są powszechnie stosowane w browarach.

Najczęstsze pytania o chłodzenie zbiorników browarniczych

Jaka temperatura glikolu jest typowa w chłodzeniu fermentacji?

W instalacjach browarniczych glikol pracuje zwyczajowo w zakresie od minus 4 do minus 8 stopni Celsjusza na zasilaniu. Konkretna wartość zależy od mocy chłodniczej, schematu cold crash oraz konstrukcji płaszczy. Zbyt niska temperatura medium prowadzi do miejscowego wymrażania brzeczki przy ścianie tanku. Natomiast zbyt wysoka wydłuża czas chłodzenia oraz przeciąża sprężarkę chillera.

Co zrobić w przypadku awarii chillera w trakcie fermentacji?

Najpierw spisz aktualne odczyty z sond temperatury każdego tanku oraz sprawdź, czy pompy obiegowe glikolu nadal pracują. Następnie zabezpiecz układ przed dalszym wzrostem temperatury, ograniczając cold crash i nowe zasypy. W dalszej kolejności zgłoś awarię do serwisu, aby ocenić konieczność dostawy chillera zastępczego w trybie wynajmu krótkoterminowego.

Jak często serwisować instalację chłodzenia w browarze?

Pełen przegląd techniczny instalacji chłodniczej browaru zwyczajowo wykonuje się raz w roku. Dodatkowo zalecamy kontrolę szczelności agregatu zgodnie z obowiązkami F-gazowymi. Ponadto raz na kwartał warto sprawdzać stężenie glikolu, drożność filtrów oraz parametry pracy pomp obiegowych. Plan przeglądów dobieramy do mocy zainstalowanej oraz trybu pracy konkretnego browaru.

Czy można wynająć chiller zastępczy podczas awarii w browarze?

Tak, dysponujemy agregatami wody lodowej w wynajmie krótkoterminowym o mocach typowych dla browarów rzemieślniczych oraz średnich zakładów produkcyjnych. Urządzenie zastępcze pozwala zachować ciągłość fermentacji w okresie naprawy chillera podstawowego. W razie potrzeby pomagamy także w hydraulicznym wpięciu agregatu w istniejącą instalację glikolową.

Podsumowanie i kontakt z działem serwisowym

Stabilne chłodzenie zbiorników browarniczych łączy w jedną całość chiller, hydraulikę glikolu, automatykę zaworów oraz odpowiednie izolacje rurociągów. Każdy z tych elementów wymaga osobnej diagnostyki, dlatego w sytuacji nieoczywistych wahań temperatury fermentacji najlepiej zlecić audyt powarunkowy zamiast wymieniać pojedyncze komponenty na ślepo. Zgłoszenia awarii oraz zapytania o przegląd techniczny i kontrakt utrzymaniowy przyjmujemy pod numerem +48 501 179 381 (Dział Techniczny Wałsnów) oraz mailowo na info@chillerserwis.com.
