Chłodzenie wytłaczarek do produkcji granulatu: co decyduje o jakości procesu

Chłodzenie wytłaczarek do produkcji granulatu to zintegrowany układ wody lodowej, który odbiera ciepło z cylindra, głowicy ekstrudera, matrycy oraz wanien chłodzących, utrzymując temperaturę stopu polimeru w ściśle określonych granicach procesowych. Sprawny system chłodzenia bezpośrednio determinuje powtarzalność granulacji i jakość gotowego produktu.

W codziennej praktyce serwisowej spotykamy zakłady, w których układ chłodzenia wytłaczarki traktowany jest jako element drugoplanowy, dopóki nie pojawia się awaria. Tymczasem to właśnie system wody lodowej decyduje, czy granulat spełnia wymagane parametry wymiarowe i reologiczne. Każde odchylenie temperatury o kilka stopni Celsjusza przekłada się na zmianę lepkości stopu, a w konsekwencji na wadliwą granulację lub przymusowy przestój linii. Jeśli Twój zakład boryka się z nieregularną jakością granulatu lub rosnącą liczbą interwencji chłodniczych, zamów diagnostykę układu chłodzenia zanim problem stanie się kosztowny.

Dobór mocy chłodniczej wytłaczarki: bilans cieplny zamiast przelicznika

Dobór mocy chłodniczej to pierwszy i najczęściej niedoceniany etap projektowania układu. Moc cieplna do odprowadzenia zależy od kilku zmiennych procesowych: wydajności wytłaczarki wyrażonej w kg/h, rodzaju przetwarzanego tworzywa, jego ciepła właściwego oraz różnicy między temperaturą stopu na wyjściu z głowicy a temperaturą granulatu po przejściu przez wanny. Dlatego nie istnieje jeden współczynnik przeliczeniowy pasujący do każdej linii.

Dla typowych tworzyw termoplastycznych przetwarzanych w ekstruderach przemysłowych zapotrzebowanie na chłód wynosi zwyczajowo od kilku do kilkudziesięciu kilowatów, w zależności od wydajności i rodzaju tworzywa. W przypadku linii wielowytłaczarkowych lub ekstruderów do tworzyw inżynieryjnych o wysokim cieple właściwym wartości te mogą być znacząco wyższe. Dlatego przed doborem agregatu wody lodowej zawsze wykonujemy bilans cieplny dla konkretnej konfiguracji linii, a nie szacujemy mocy „na zapas” lub przez analogię do poprzednich realizacji.

Błąd, który regularnie obserwujemy w zakładach, to chiller zbyt mały względem aktualnej mocy linii po jej rozbudowie. Producent zmodernizował ekstruder i zwiększył wydajność, a układ chłodzenia pozostał bez zmian. Rezultat to przegrzewanie strefy głowicy, nieregularna średnica granulatu i konieczność ograniczania prędkości ślimaków poniżej możliwości mechanicznych maszyny.

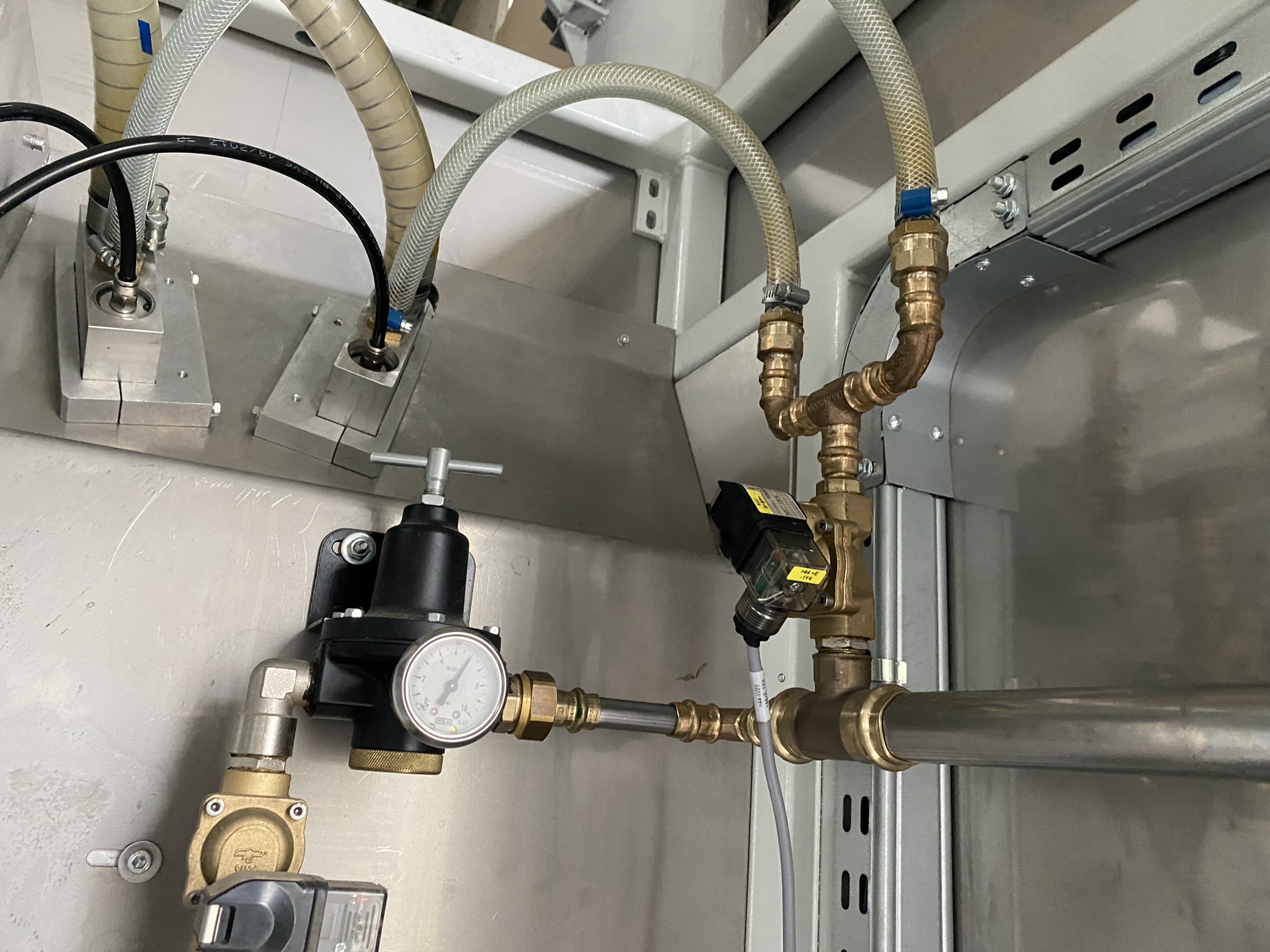

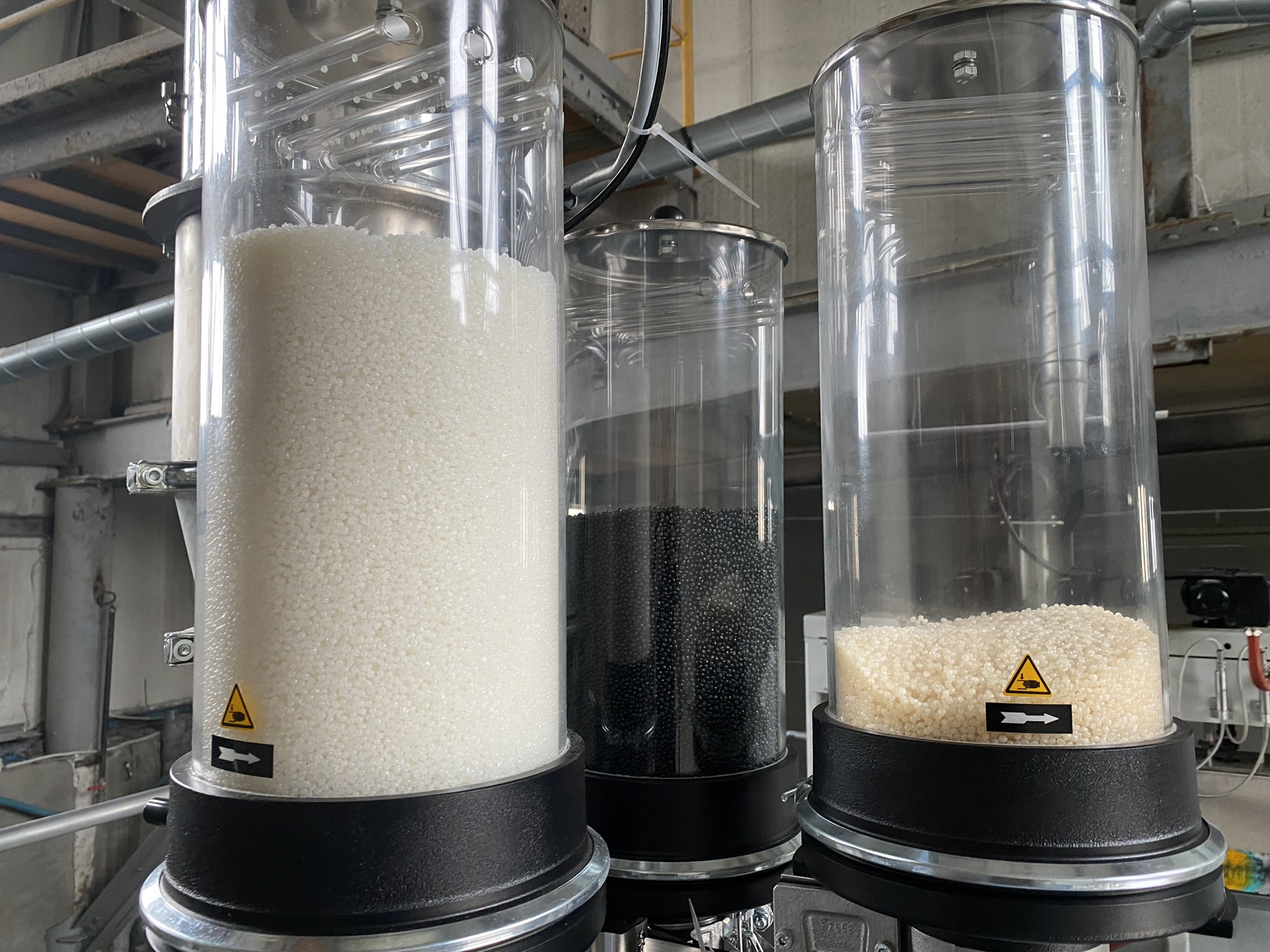

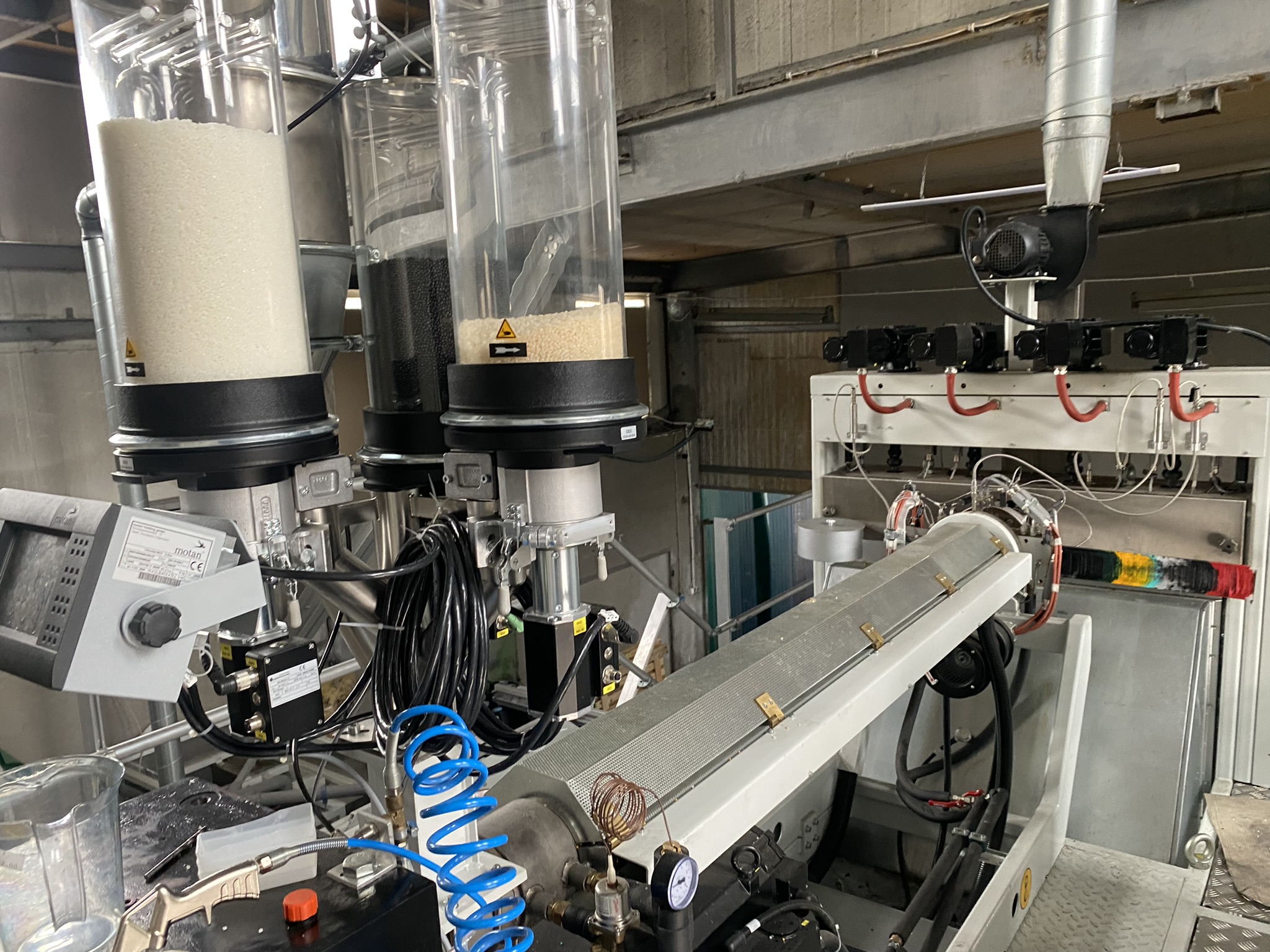

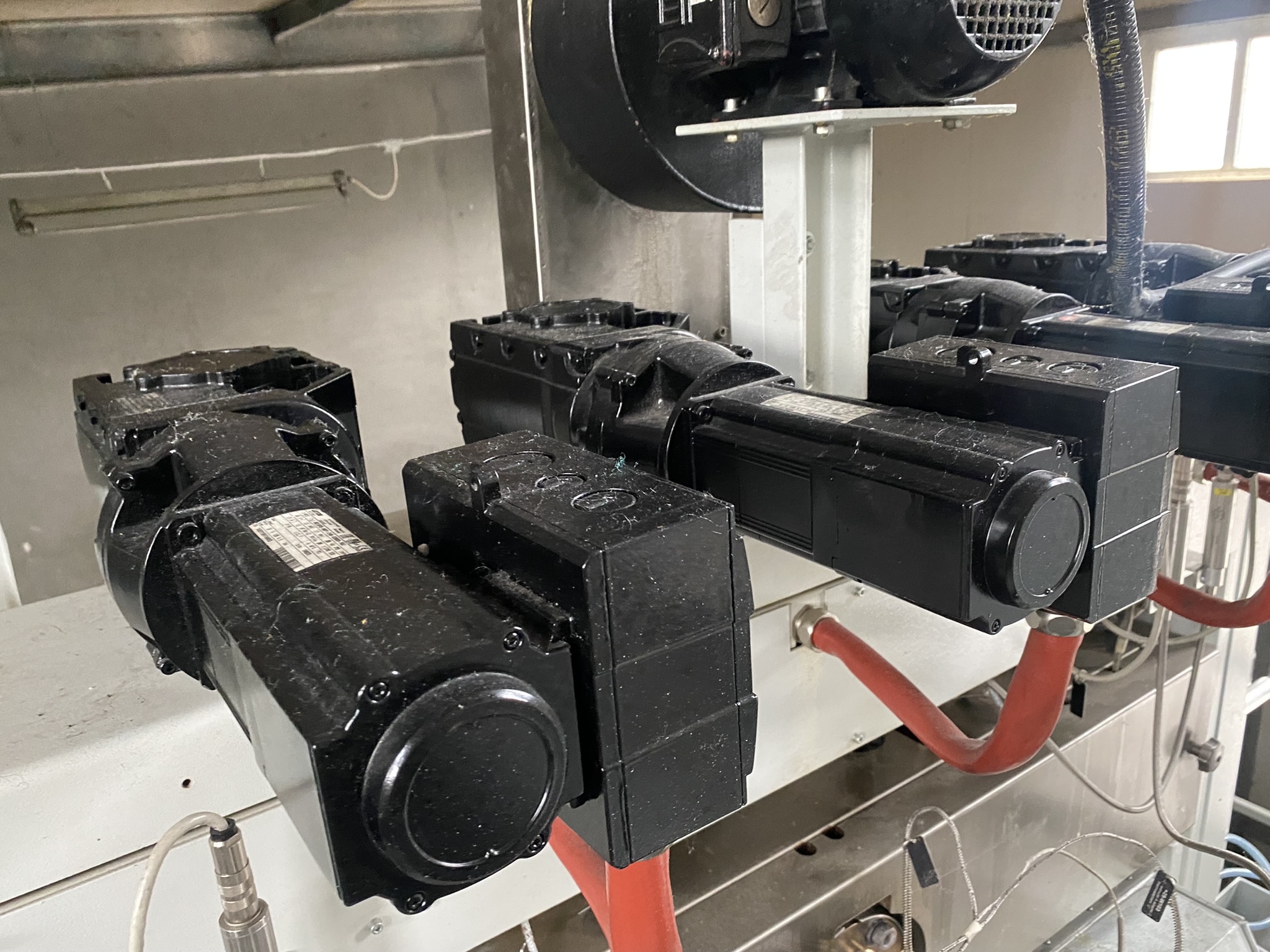

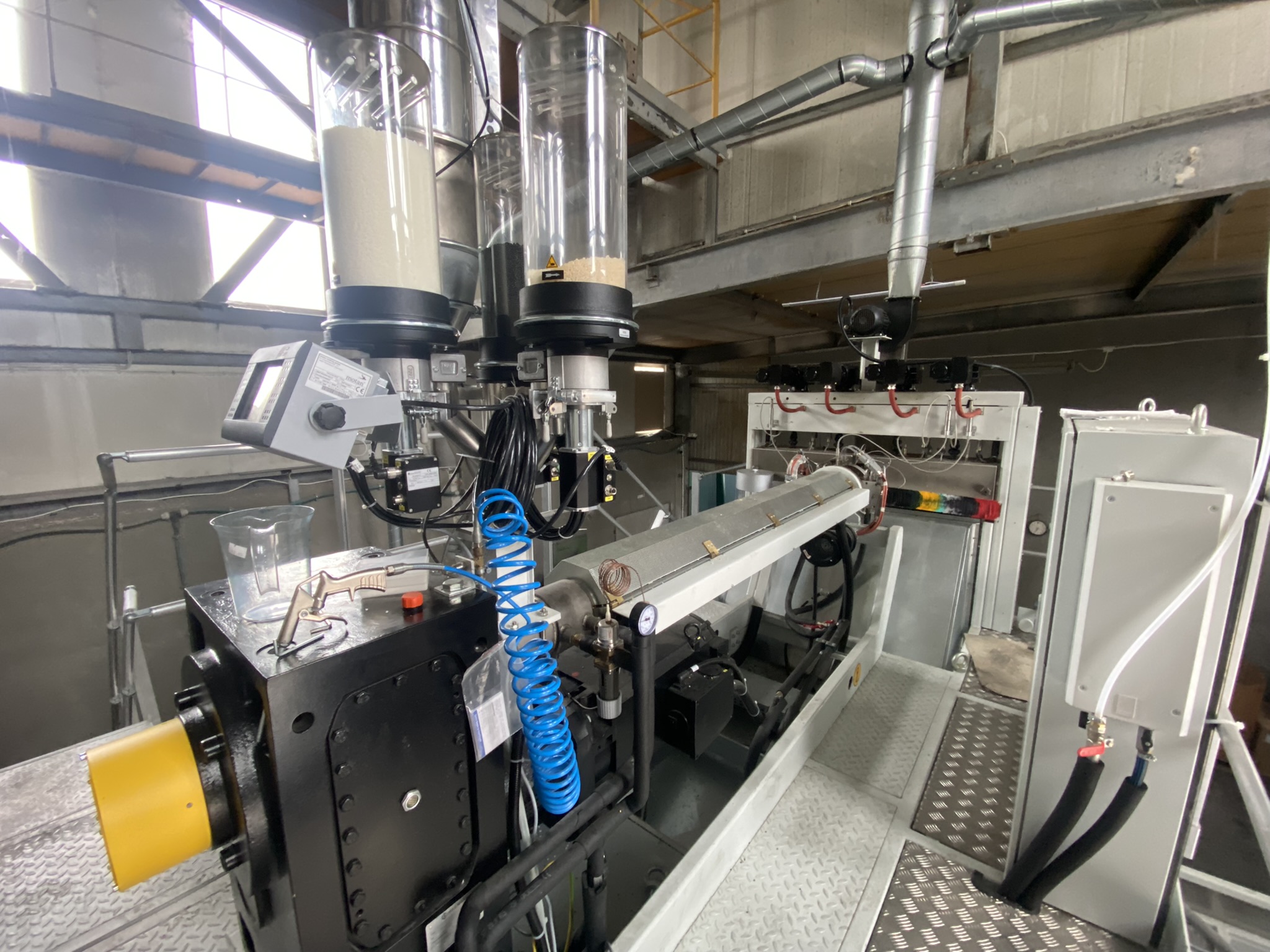

Chłodzenie cylindra i głowicy wytłaczarki: strefy o krytycznym znaczeniu

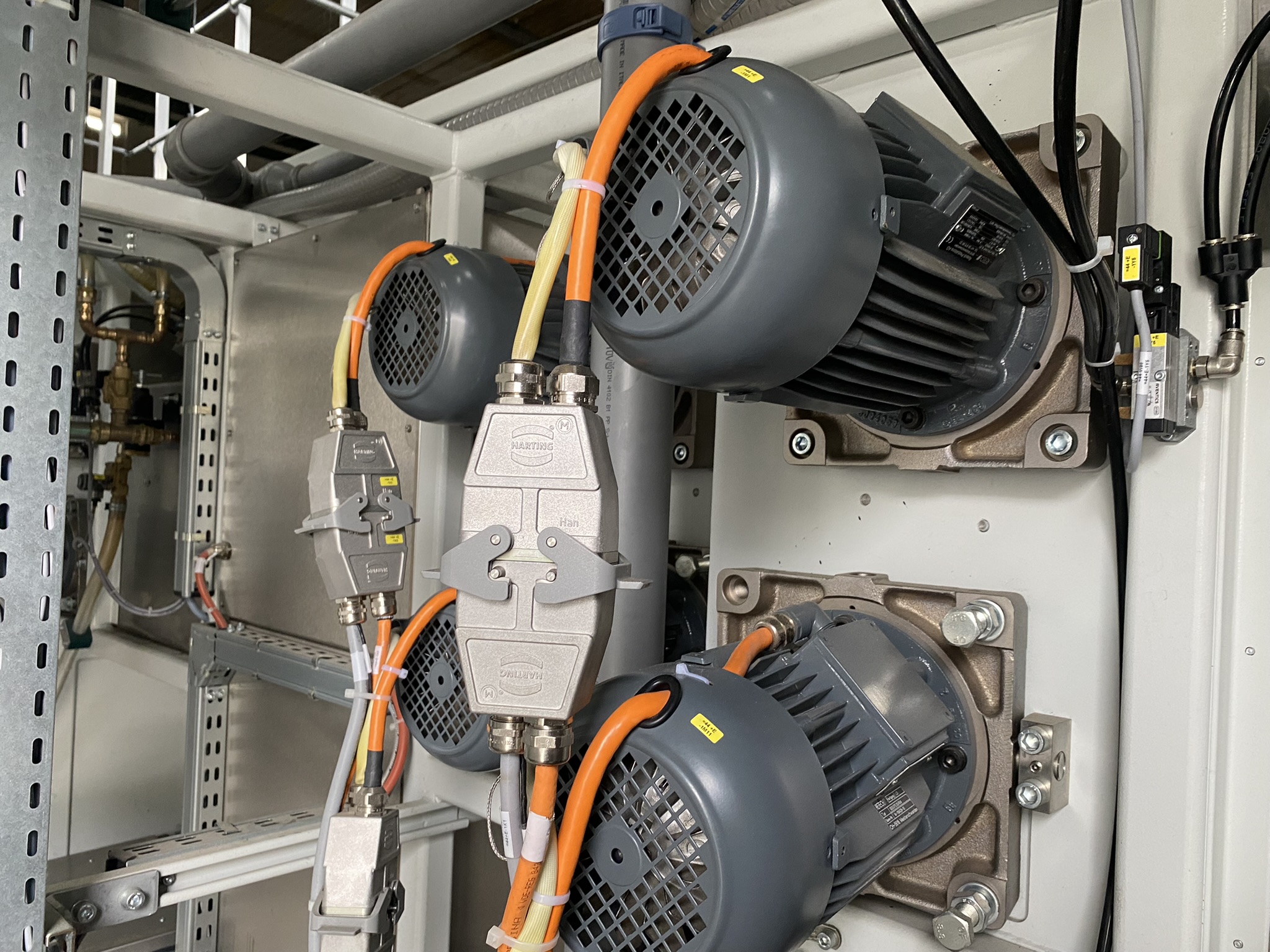

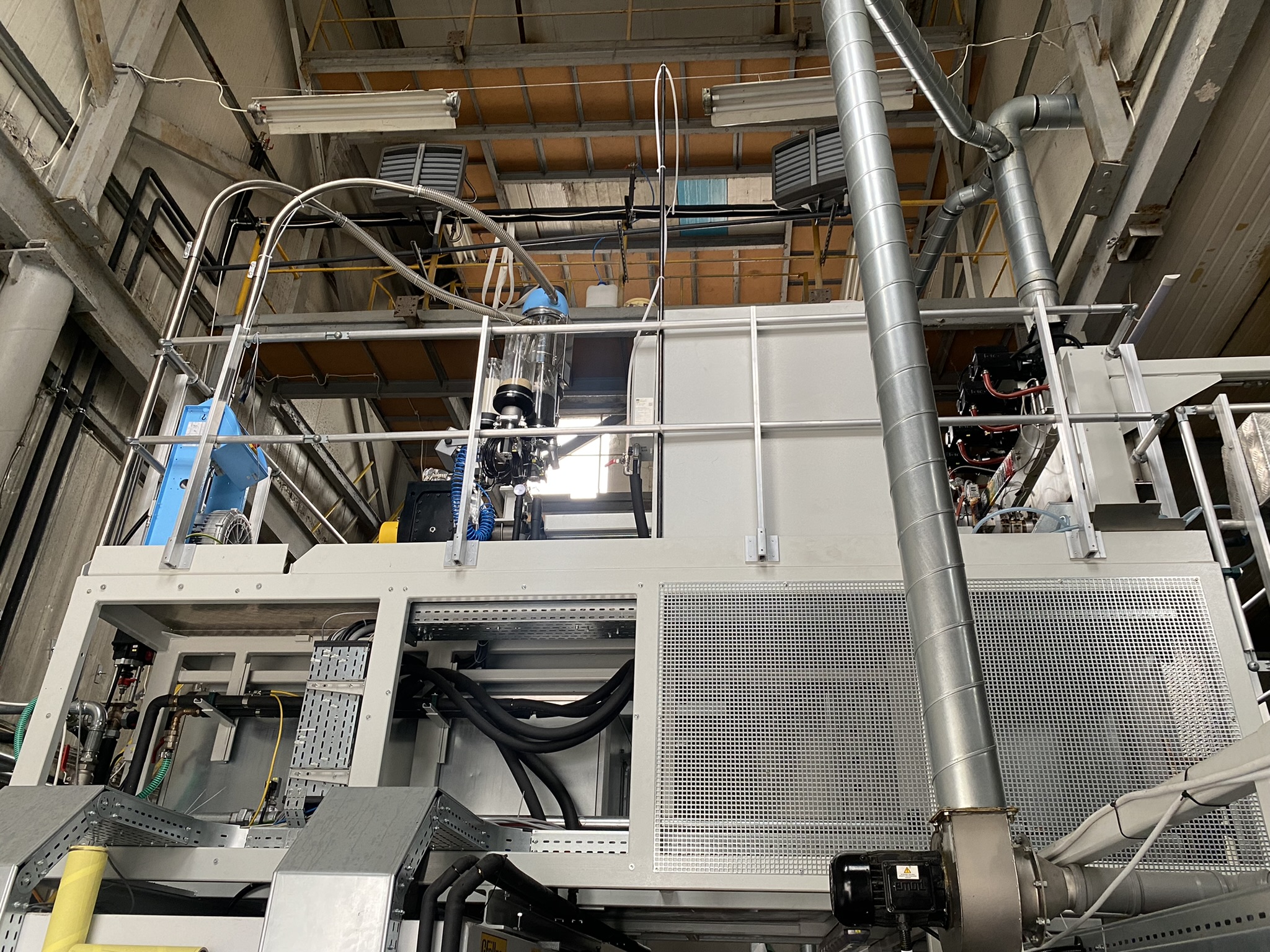

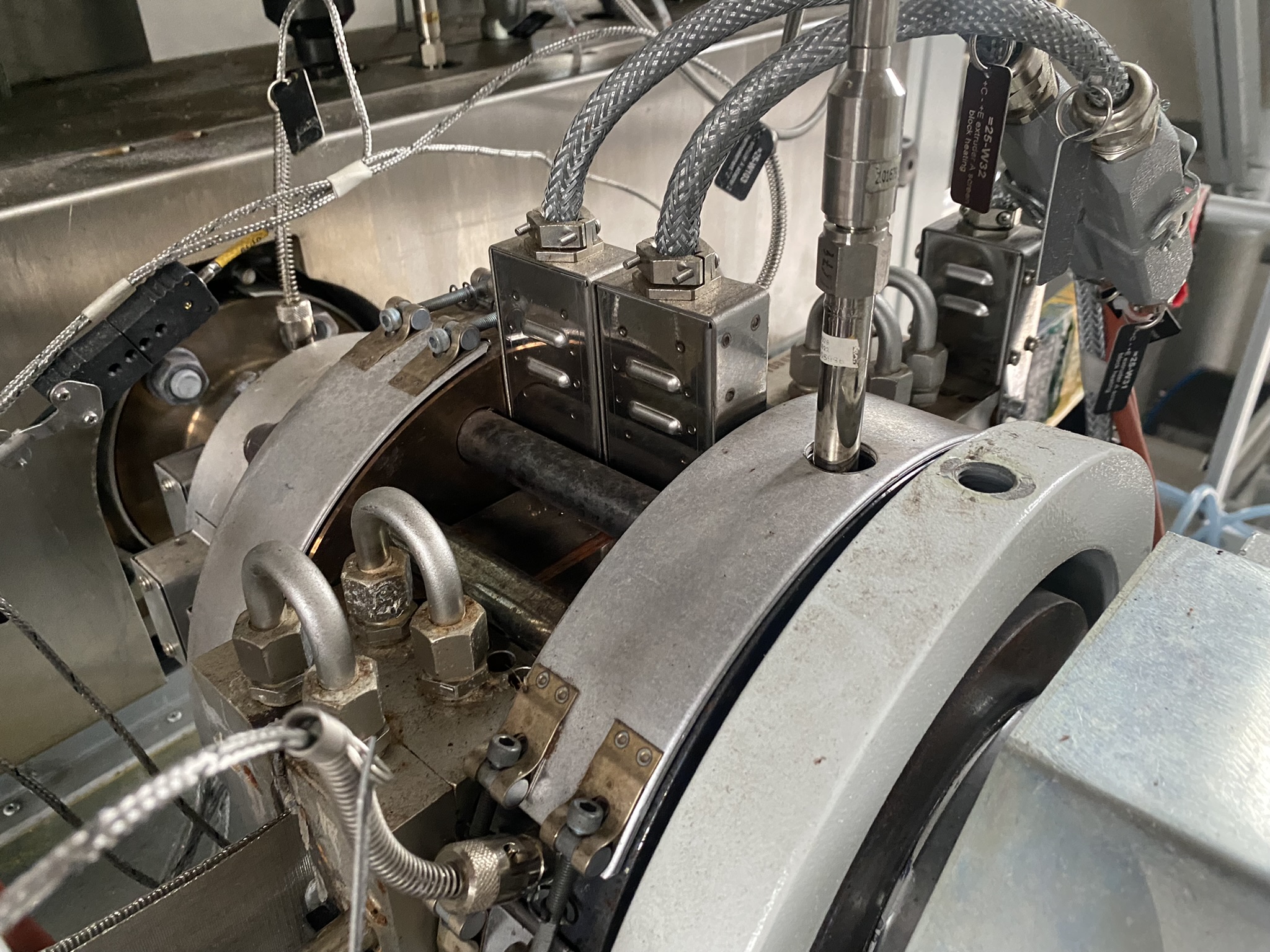

Cylinder ekstrudera dzieli się na strefy grzewczo-chłodzące, z których każda wymaga niezależnej regulacji temperatury. Chłodzenie realizowane jest wodą lodową przepływającą przez spiralne lub szczelinowe kanały w płaszczu cylindra. Precyzyjna regulacja przepływu wody w każdej strefie decyduje o profilu temperaturowym stopu polimeru wzdłuż całej długości ślimaka.

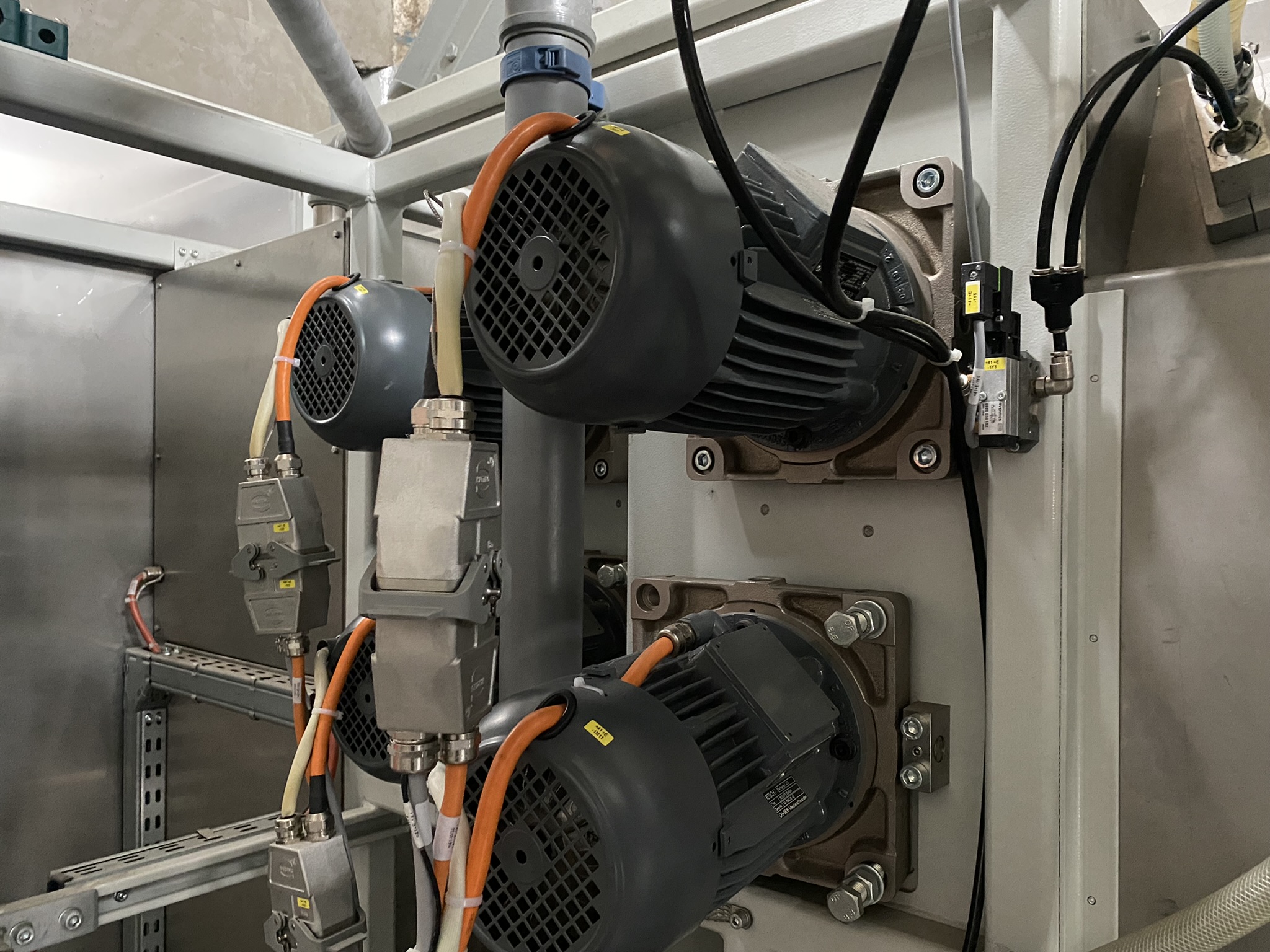

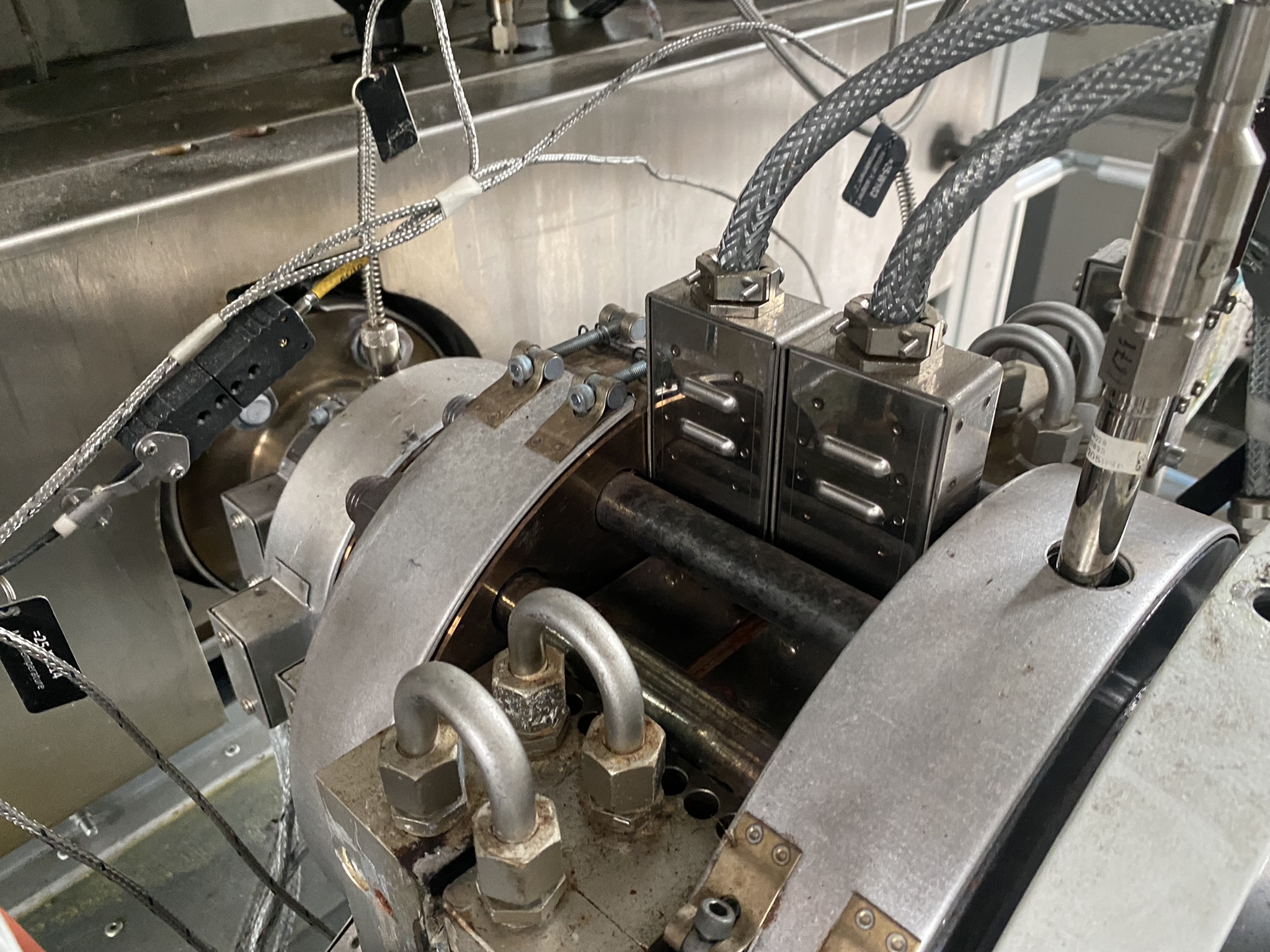

Głowica ekstrudera to element, w którym stop opuszcza cylinder i formuje się w nić lub pasmo granulatu. Temperatura głowicy musi być utrzymywana w wąskim przedziale, bo od niej zależy ciśnienie wytłaczania i stabilność pasma. Zbyt niska temperatura głowicy powoduje wzrost ciśnienia i przeciążenie silnika napędowego, zbyt wysoka natomiast prowadzi do degradacji polimeru i zmiany jego właściwości mechanicznych.

W serwisie spotykamy awarie wynikające z zanieczyszczonych kanałów chłodzących w cylindrze, nagromadzenia osadów wapiennych lub biologicznych w płaszczu wodnym oraz uszkodzonych zaworów regulacyjnych. Dlatego regularna konserwacja układu wody lodowej obejmuje nie tylko agregat chłodniczy, lecz całą sieć dystrybucji chłodu aż do cylindra i głowicy.

Chłodzenie matrycy i wanien granulacyjnych

Matryca wytłaczarki odpowiedzialna za kształtowanie przekroju granulatu wymaga chłodzenia w miejscu cięcia pasma. W systemach granulatora wodnego cała matryca jest zanurzona w wodzie obiegowej, której temperatura i przepływ determinują jakość powierzchni granulatu oraz jego wymiary. W systemach granulatora na gorąco cięcie pasma odbywa się bezpośrednio przy matrycy, a granulat chłodzony jest powietrzem lub wodą na dalszych etapach linii.

Wanny chłodzące, przez które przeciągane jest pasmo lub transportowany jest granulat, wymagają stałej temperatury wody procesowej, najczęściej w przedziale kilku do kilkunastu stopni Celsjusza. Odchylenia temperatury wody w wannach powodują nieregularność wymiarów ziaren, ich deformacje lub sklejanie. Ponadto woda w wannach narażona jest na zanieczyszczenia mechaniczne i biologiczne, szczególnie gdy ma kontakt z powietrzem i pracuje w temperaturach sprzyjających namnażaniu mikroorganizmów.

W praktyce obserwujemy, że chłodzenie wanien bywa traktowane oddzielnie od chłodzenia cylindra, co prowadzi do sytuacji, w której granulat opuszcza wannę w zbyt wysokiej temperaturze i skleja się podczas transportu pneumatycznego lub silosowania. Połączenie obu obiegów w jeden spójny projekt hydrauliczny z chillerem jako źródłem chłodu eliminuje tę niespójność.

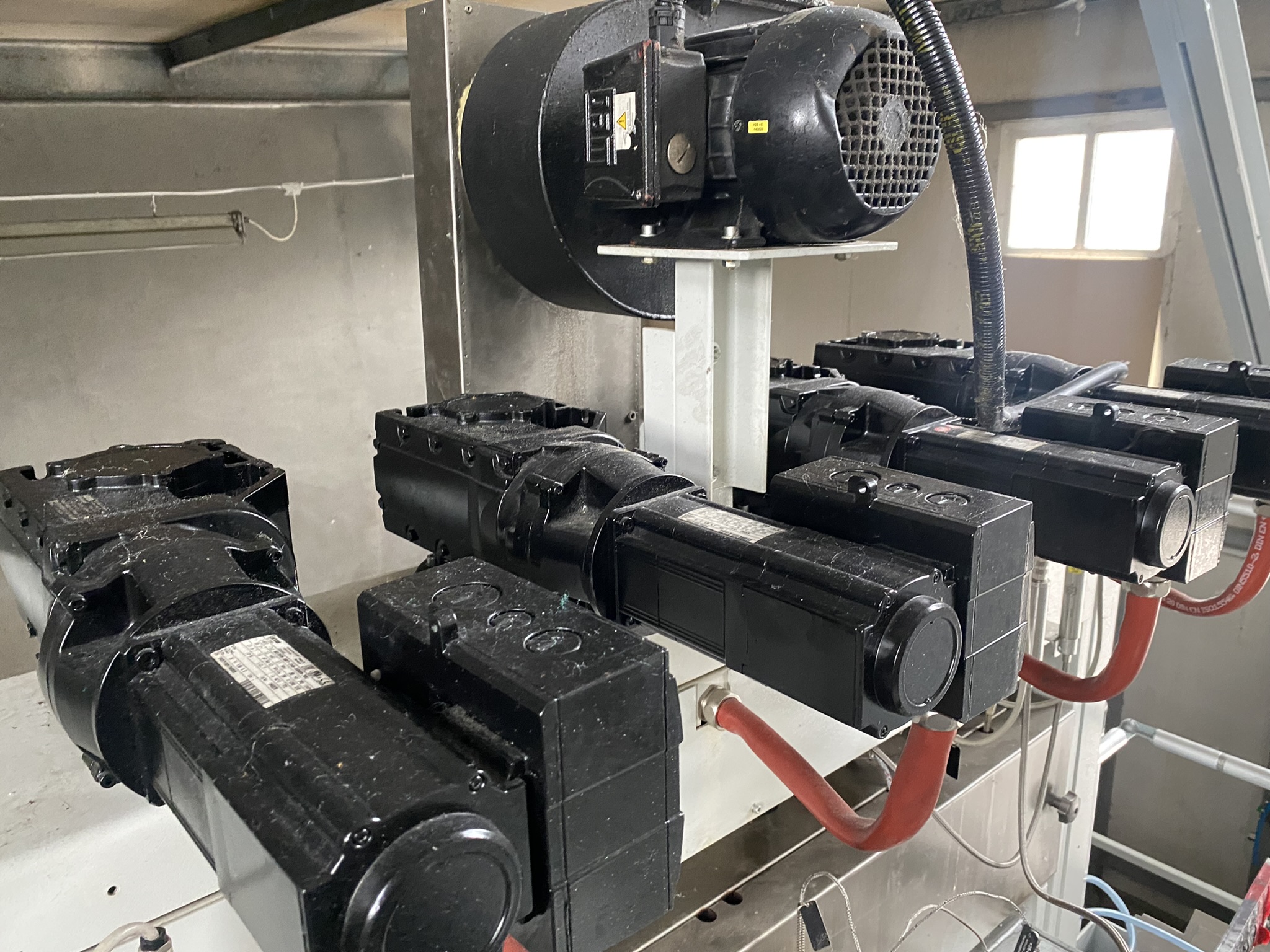

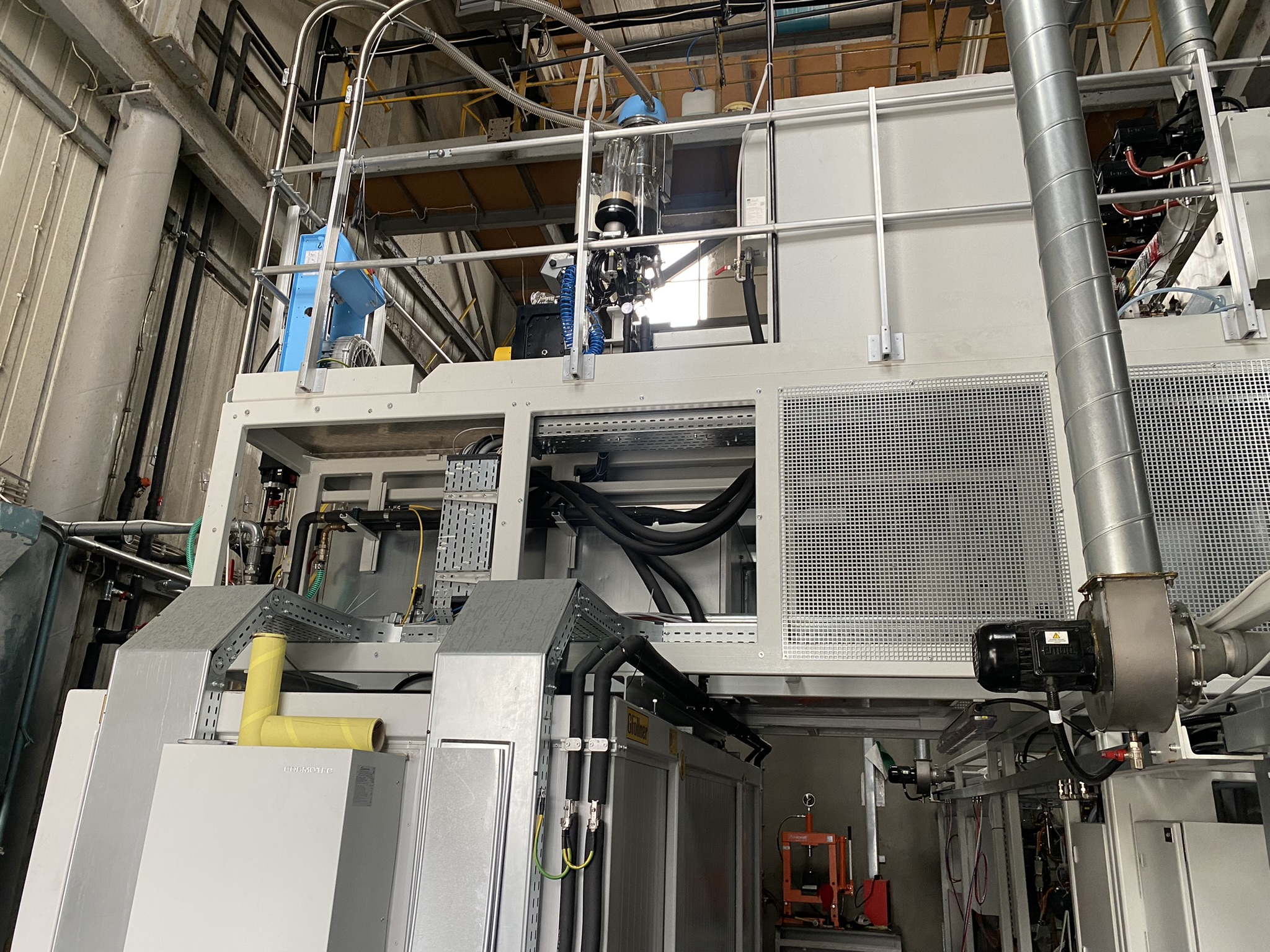

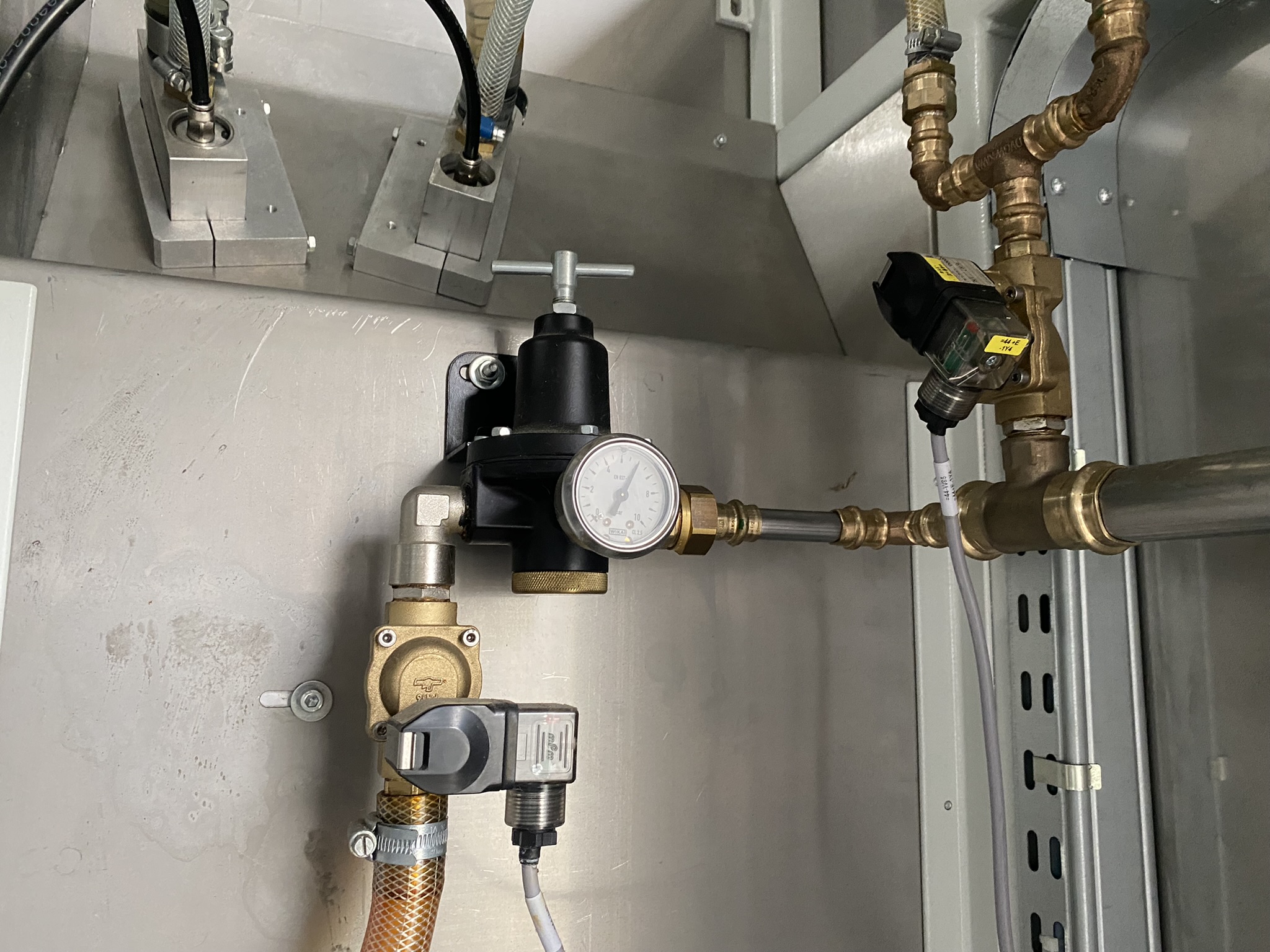

Regulacja przepływu i automatyka PLC w układzie chłodzenia granulatu

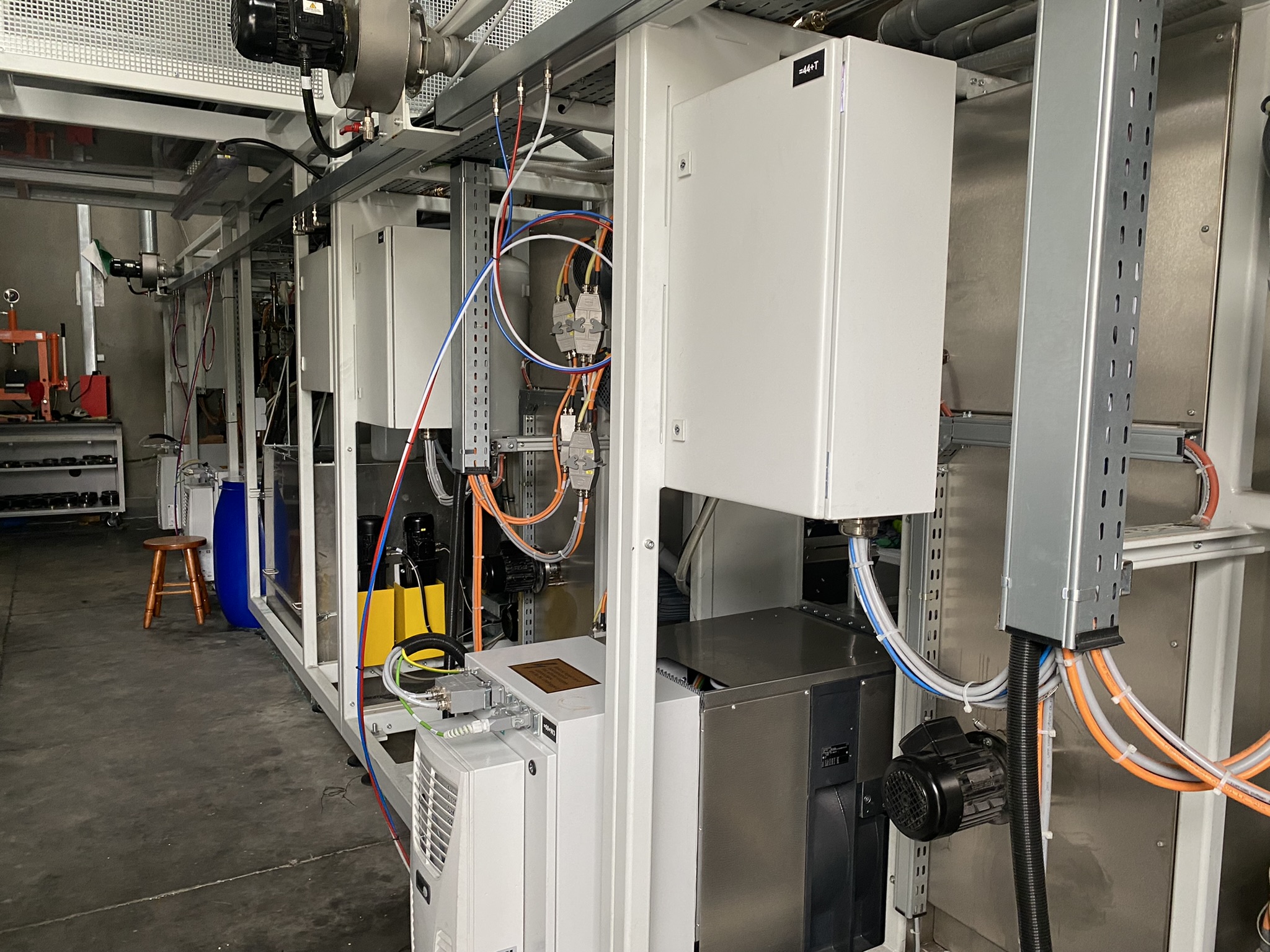

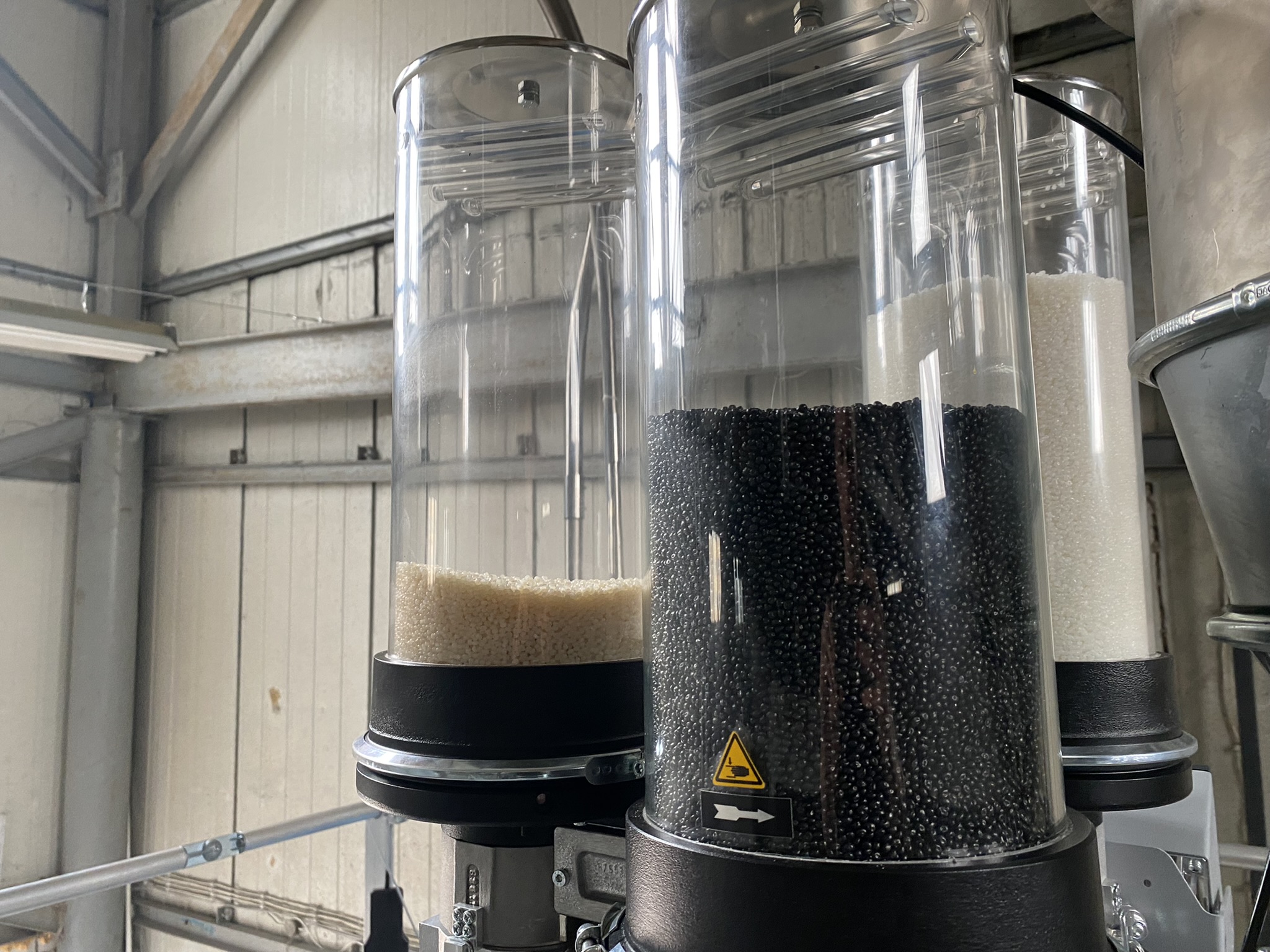

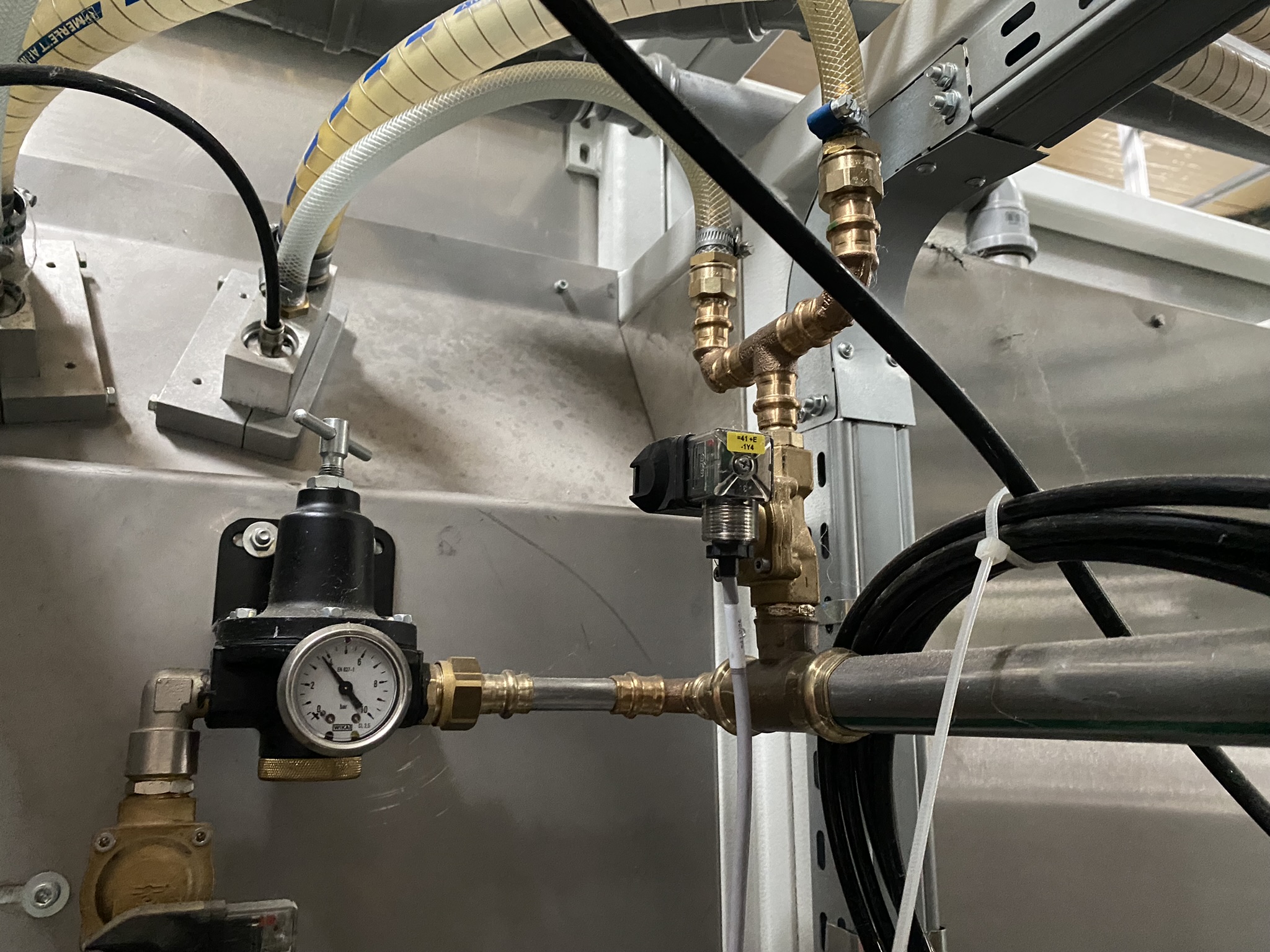

Współczesne układy chłodzenia wytłaczarek pracują z regulacją przepływu i temperatury na poziomie każdej strefy cylindra oraz obiegów wanien. Zawory regulacyjne, najczęściej trójdrogowe lub proporcjonalne, dobierane są do charakterystyki hydraulicznej instalacji i sterowane przez PLC linii technologicznej lub przez niezależny regulator układu wody lodowej.

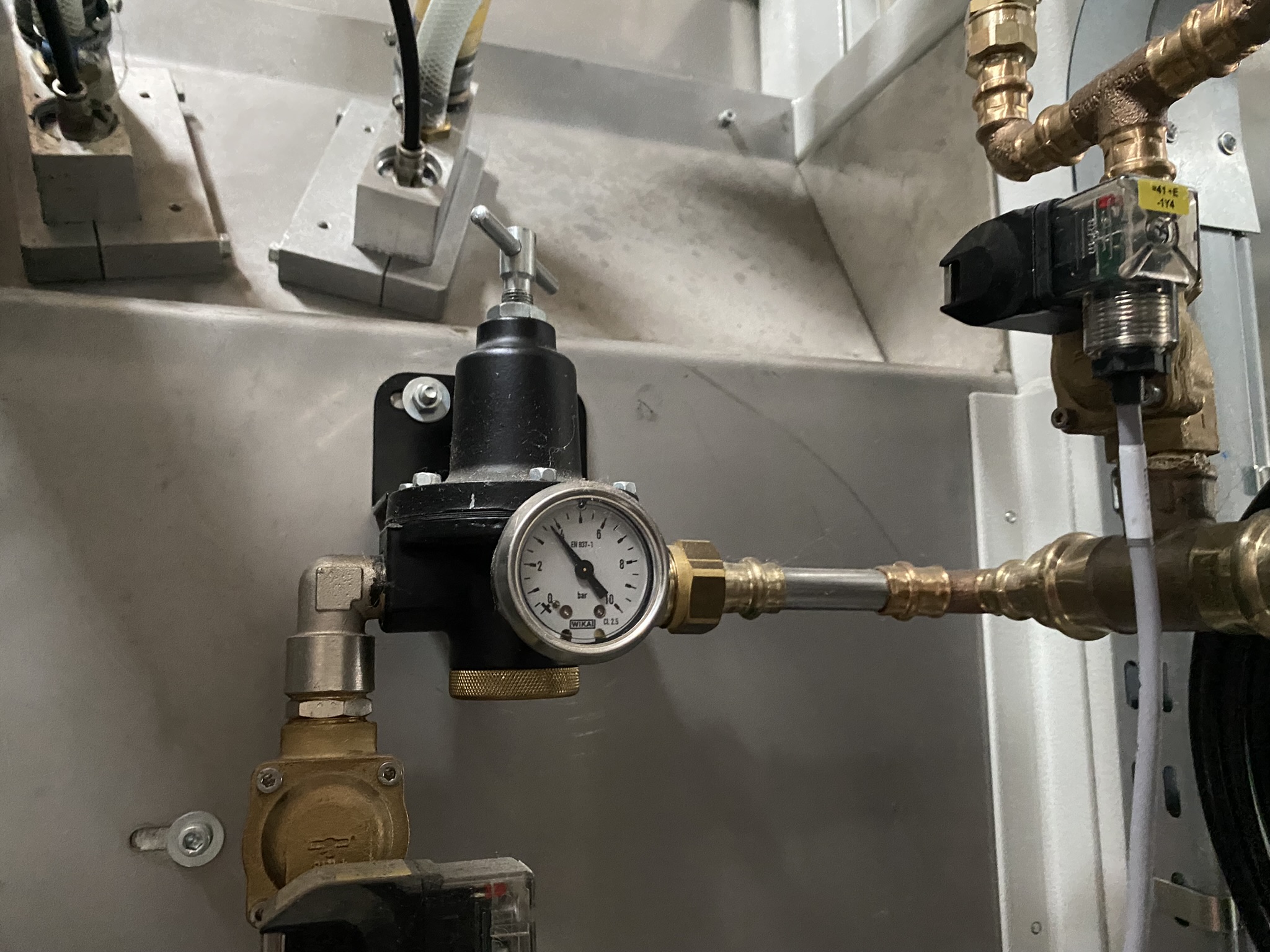

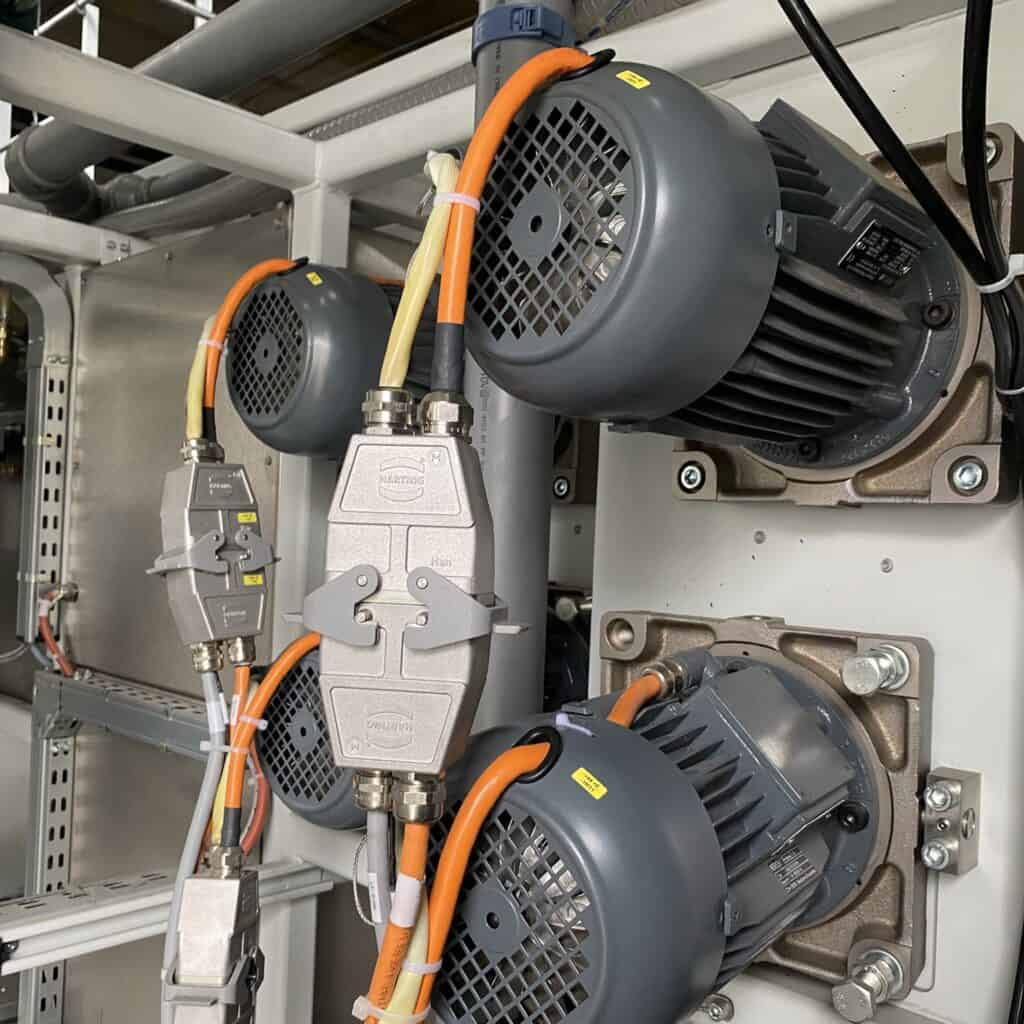

Automatyka PLC monitoruje temperatury wody zasilającej i powrotnej w poszczególnych strefach, sygnalizuje odchylenia i może sterować wydajnością chillerów lub pomp obiegowych poprzez falowniki. Dobrze zaprojektowana automatyka to jednak nie tylko regulatory temperatury, lecz cały system alarmów i blokad, który chroni linię przed skutkami nagłej awarii układu chłodzenia, na przykład przed przegrzaniem cylindra po utracie przepływu wody.

W starszych instalacjach obserwujemy pracę na ręcznych zaworach kulowych bez jakiejkolwiek regulacji automatycznej. Takie rozwiązanie wymusza od operatora ręczne korygowanie parametrów przy każdej zmianie asortymentu, temperatury otoczenia lub zmianie wydajności linii. Wdrożenie automatycznej regulacji przepływu na istniejącej linii to modernizacja o bezpośrednim wpływie na stabilność procesu granulacji. W razie potrzeby oceny możliwości modernizacji skontaktuj się z działem technicznym ChillerSerwis pod numerem +48 501 179 381.

Filtracja i uzdatnianie wody w układzie chłodzenia wytłaczarki

Woda technologiczna krążąca w układzie chłodzenia granulatu szybko akumuluje zanieczyszczenia. Osady wapienne odkładają się na wewnętrznych powierzchniach wymienników i kanałów cylindra, ograniczając współczynnik przenikania ciepła i podnosząc opory przepływu. Biofilm i glony pojawiają się zwłaszcza w wannach granulacyjnych, gdzie woda ma kontakt z powietrzem i pracuje w temperaturach sprzyjających wzrostowi mikroorganizmów.

Każdy poprawnie zaprojektowany układ chłodzenia granulatu powinien zawierać filtr mechaniczny, najczęściej siatkowy lub wkładowy, oraz system uzdatniania wody zapobiegający odkładaniu kamienia kotłowego. W instalacjach wymagających temperatury wody poniżej kilku stopni Celsjusza stosuje się glikol etylenowy lub propylenowy jako nośnik ciepła, co eliminuje ryzyko zamarzania i ogranicza wzrost mikroorganizmów w układzie.

Jakość wody lodowej ma bezpośredni wpływ na trwałość agregatu. Zanieczyszczona woda niszczy uszczelnienia pomp, zatyka zawory regulacyjne i skraca żywotność wymienników płytowych w chillerze. Zgodnie z wymaganiami technicznymi producentów komponentów regulacyjnych, takich jak Danfoss, prawidłowe parametry wody obiegowej to podstawa długiej i bezawaryjnej pracy całego układu chłodniczego.

Monitoring pracy i optymalizacja energii układu chłodzenia granulatu

Monitoring parametrów pracy chillerów i instalacji wody lodowej staje się standardem w nowoczesnych zakładach tworzyw sztucznych. Podstawowe parametry objęte stałym monitoringiem to: temperatura wody zasilającej i powrotnej na głównych obiegach, przepływ w obiegach cylindra i wanien, ciśnienie czynnika chłodniczego w chillerze, pobór mocy elektrycznej agregatu oraz ciśnienie po stronie skraplacza i parownika.

Analiza trendów tych parametrów w czasie umożliwia wykrycie pogorszenia sprawności układu zanim przerodzi się ono w awarię produkcyjną. Na przykład stopniowy wzrost temperatury wody powrotnej przy niezmienionej nastawie wskazuje na zmniejszenie przepływu lub zamulenie wymiennika. Wzrost poboru prądu przez sprężarkę chillerów przy tych samych warunkach pracy sygnalizuje natomiast pogorszenie sprawności cyklu chłodniczego, najczęściej wskutek zanieczyszczenia skraplacza lub niedostatecznej ilości czynnika.

Optymalizacja energii w układzie chłodzenia wytłaczarki obejmuje przede wszystkim właściwy dobór punktu pracy chillerów i pomp, unikanie długotrwałej pracy przy niepełnym obciążeniu, zastosowanie falowników do pomp obiegowych i wentylatorów skraplaczy oraz regulację temperatury wody lodowej w oparciu o rzeczywiste zapotrzebowanie linii. W instalacjach, gdzie chiller przez większość czasu pracuje ze znaczną rezerwą mocy, wdrożenie napędów o zmiennej częstotliwości może przynieść mierzalne oszczędności w rocznym zużyciu energii elektrycznej.

Najczęstsze awarie układów chłodzenia wytłaczarek do granulatu

Na podstawie przeglądów i interwencji serwisowych w zakładach tworzyw sztucznych identyfikujemy przyczyny awarii układów chłodzenia wytłaczarek w następującej kolejności, od najczęstszych:

• Zamulenie kanałów chłodzących w cylindrze – osady wapienne lub zanieczyszczenia mechaniczne ograniczają przepływ wody, powodując przegrzewanie wybranych stref cylindra i niestabilność profilu temperaturowego stopu.
• Uszkodzenie lub zablokowanie zaworu regulacyjnego strefy – brak reakcji zaworu na sygnał sterownika prowadzi do utraty kontroli nad temperaturą w danej strefie cylindra i w konsekwencji do odchyleń jakości granulatu.
• Nieszczelność instalacji wody lodowej – ubytki medium powodują niedobór przepływu, pracę pomp na niewystarczającym ciśnieniu i stopniowe przegrzewanie całego układu.
• Awaria sprężarki agregatu wody lodowej – element najkosztowniejszy, podatny na uszkodzenia przy brudnej wodzie obiegowej, zbyt krótkich cyklach pracy lub niedostatecznym chłodzeniu silnika.
• Zabrudzenie skraplacza agregatu – ogranicza oddawanie ciepła do otoczenia, podnosi ciśnienie skraplania i prowadzi do awaryjnego wyłączenia sprężarki przez pressostaty wysokiego ciśnienia.
• Błędna lub zbyt niska nastawa temperatury wody lodowej – zbyt niska temperatura wody prowadzi do kondensacji wilgoci na zewnętrznych powierzchniach cylindra i korozji, zbyt wysoka nie zapewnia wymaganego odbioru ciepła z krytycznych stref.

W każdym z tych przypadków czas reakcji serwisu ma bezpośredni wpływ na rozmiar straty produkcyjnej. Nasza mobilna grupa serwisowa działa na terenie całej Polski i dociera do zakładów, by przeprowadzić diagnostykę i usunąć usterkę w możliwie najkrótszym czasie, minimalizując przestój linii granulacji.

Serwis i konserwacja układu chłodzenia linii granulacji

Prewencyjny serwis układu chłodzenia wytłaczarki to zdecydowanie tańsze rozwiązanie niż reagowanie na awarie po fakcie. Prawidłowo przeprowadzony przegląd obejmuje kontrolę parametrów czynnika chłodniczego w agregacie, sprawdzenie przepływów w obwodach wody lodowej, inspekcję wymienników, filtrów i armatury, analizę jakości wody obiegowej oraz przegląd aparatury elektrycznej i automatyki sterowniczej.

W ramach serwisu agregatów wody lodowej sporządzamy raport serwisowy z aktualnymi parametrami pracy, który daje zakładowi dokument potwierdzający stan techniczny instalacji i podstawę do planowania kolejnych prac utrzymaniowych. Dla układów chłodzących wytłaczarki obsługujemy agregaty wiodących producentów: Carrier, Trane, MTA, ClimaVeneta, Clivet, Berling i innych, zarówno na czynniki HFC, jak i niskoemisyjne HFO.

Kontrakty utrzymaniowe ChillerSerwis zapewniają regularne wizyty serwisowe w uzgodnionych terminach, priorytetową obsługę w razie awarii i dostęp do mobilnej grupy diagnostycznej bez dodatkowych opłat za dojazd w ramach umowy. Dla zakładów pracujących w ruchu ciągłym to rozwiązanie, które eliminuje nieprzewidziane koszty przestojów.

Często zadawane pytania o chłodzenie wytłaczarek do granulatu

Jak dobrać moc chillera do wytłaczarki do produkcji granulatu?

Dobór mocy chillera wymaga bilansu cieplnego konkretnej linii: wydajności wytłaczarki w kg/h, ciepła właściwego przetwarzanego tworzywa, temperatury stopu na wyjściu z głowicy i docelowej temperatury granulatu po przejściu przez wanny. Dobór bez danych procesowych prowadzi do niedowymiarowania lub przewymiarowania agregatu. Rekomendujemy zlecenie bilansu cieplnego inżynierowi z doświadczeniem w branży tworzyw sztucznych, zanim zostanie podjęta decyzja o wyborze urządzenia.

Dlaczego granulat ma nieregularne wymiary mimo stabilnej pracy wytłaczarki?

Nieregularne wymiary granulatu przy prawidłowej pracy mechanicznej ekstrudera wskazują najczęściej na problem po stronie układu chłodzenia: wahania temperatury wody w wannach chłodzących, niejednolity przepływ przez poszczególne otwory matrycy lub niestabilna temperatura wody przy głowicy. Diagnostyka układu wody lodowej i inspekcja zaworów regulacyjnych pozwalają zlokalizować przyczynę w ciągu kilku godzin od przyjazdu serwisu.

Jak często serwisować układ chłodzenia linii granulacji?

Minimalny przegląd układu chłodzenia wytłaczarki powinien odbywać się raz do roku, jednak w przypadku instalacji pracujących w trybie ciągłym lub w środowisku zapylonym rekomendujemy przeglądy co sześć miesięcy. Regularne przeglądy pozwalają wykryć stopniowe pogorszenie sprawności wymienników lub zaworów, zanim przerodzi się ono w awarię produkcyjną i nieplanowany przestój.

Czy można zastąpić chłodzenie z sieci wodociągowej zamkniętym obiegiem z chillerem?

Tak. Modernizacja polegająca na zastąpieniu chłodzenia wodą z sieci wodociągowej lub z otwartej chłodni kominowej przez zamknięty obieg z chillerem jest standardowym rozwiązaniem stosowanym w zakładach tworzyw sztucznych. Zapewnia pełną kontrolę nad temperaturą wody lodowej niezależnie od warunków atmosferycznych i eliminuje ryzyko zakłóceń wynikających z wahań ciśnienia lub temperatury w sieci zewnętrznej. Dodatkową korzyścią jest możliwość precyzyjnego odzysku ciepła z agregatu na potrzeby własne zakładu.

Podsumowanie: sprawny układ chłodzenia to stabilna produkcja granulatu

Chłodzenie wytłaczarek do produkcji granulatu obejmuje wiele współzależnych elementów: dobór mocy chłodniczej, chłodzenie cylindra, głowicy i matrycy, wanny granulacyjne, filtrację wody, automatykę sterowania i monitoring pracy. Każdy z tych elementów wymaga odpowiedniego projektu, regularnej konserwacji i sprawnej diagnostyki. Awaria któregokolwiek ogniwa zatrzymuje całą linię granulacji.
