Montaż instalacji chłodniczych. Od chillera po rozruch

Montaż instalacji chłodniczych zaczynamy od pytania, co ma być chłodzone i jak bardzo nie może stanąć. Dopiero potem dobieramy chiller, rury i pompy, a montaż chillera planujemy razem z całą instalacją. Kompletne wykonawstwo instalacji chłodniczych to u nas wszystko: od montażu urządzeń chłodniczych, przez rurociągi wody lodowej, glikolu i instalacje freonowe, po rozruch. Instalacja systemów chłodniczych obejmuje u nas hale produkcyjne, magazyny, serwerownie i obiekty komercyjne. Po rozruchu ta sama ekipa serwisuje instalację, więc projektujemy ją tak, żeby dało się ją wygodnie obsługiwać przez lata.

Planujesz nową linię albo rozbudowę hali? Wyślij na info@chillerserwis.com rzut z miejscem na chiller i listę maszyn do chłodzenia. Odpiszemy z propozycją oględzin i wstępną koncepcją. Wolisz porozmawiać? Zadzwoń do Działu Handlowego: +48 530 805 705, od poniedziałku do soboty, 8:00 do 16:00.

Jakie instalacje chłodnicze montujemy

Instalacja systemów chłodniczych w przemyśle to najczęściej jeden z trzech układów. Wybór zależy od odległości odbiorników, temperatur i tego, czy w hali może pojawić się czynnik chłodniczy.

W instalacji wodnej czynnik chłodniczy zostaje w chillerze, dlatego tam, gdzie pracują ludzie albo jest dużo odbiorników, zwykle wybieramy wodę lodową. Różnice opisujemy szerzej w artykule instalacja freonowa a woda lodowa.

Montaż urządzeń chłodniczych i rurociągów: co wchodzi w zakres

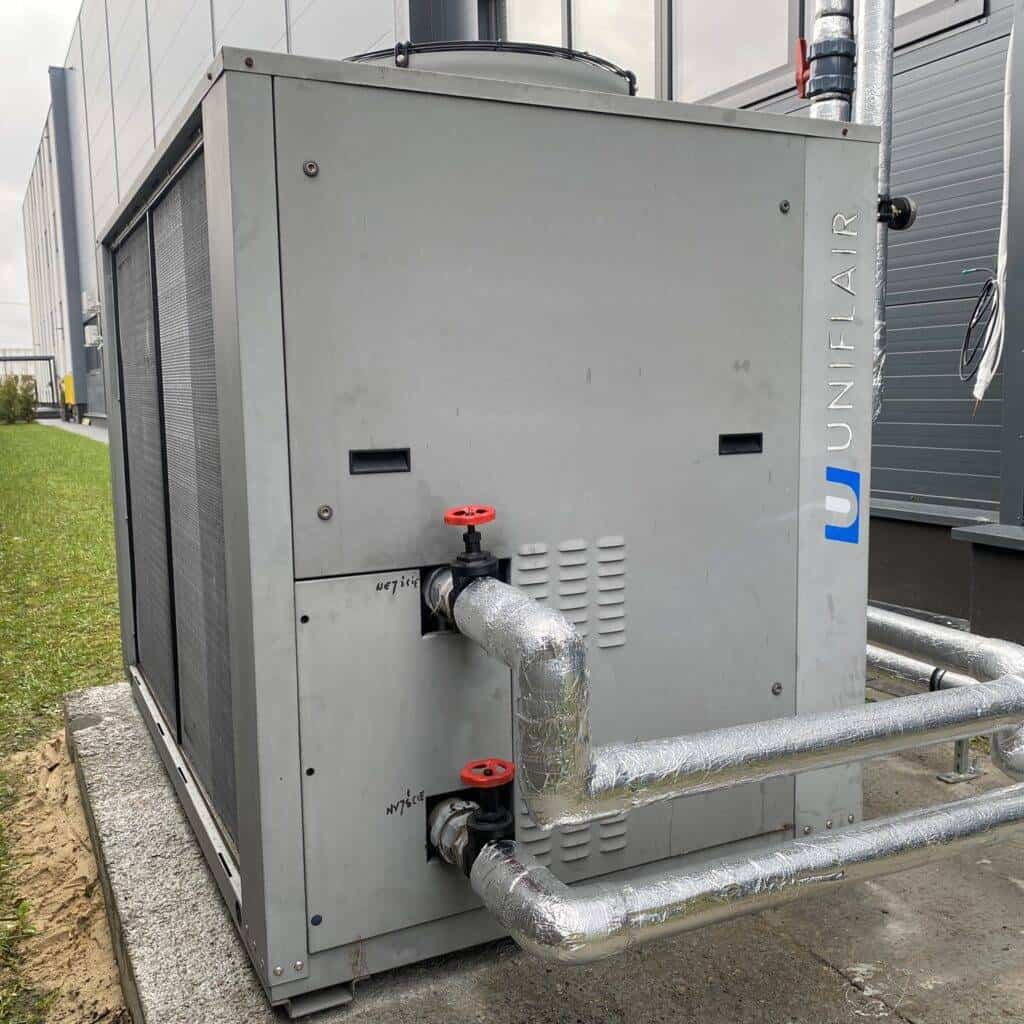

• Ustawienie chillera lub agregatu, dry coolera i chłodziarek procesowych, także z dźwigiem na dach.
• Rurociągi wody lodowej lub glikolu z armaturą, filtrami siatkowymi i odpowietrznikami.
• Pompy obiegowe, zbiornik buforowy, naczynie wzbiorcze, zawory regulacyjne i odcinające.
• Izolacja do chłodu z paroizolacją, na zewnątrz z płaszczem ochronnym.
• Podłączenie elektryczne, sterowanie chillerem i pompami, sygnały do BMS.
• Próba szczelności, płukanie, napełnienie, odpowietrzenie, rozruch i regulacja przepływów.

Montaż urządzeń chłodniczych z F-gazami wykonują osoby z certyfikatem, a po napełnieniu zakładamy kartę urządzenia w CRO, jeśli chiller przekracza próg kontroli szczelności.

Jak wygląda wykonawstwo instalacji chłodniczych krok po kroku

Wykonawstwo instalacji chłodniczych dzielimy na sześć etapów. Każdy kończy się czymś, co możesz sprawdzić: notatką z oględzin, doborem, ofertą albo protokołem.

1. Oględziny. Sprawdzamy odbiorniki, trasy, miejsce na chiller, zasilanie i dostęp dla dźwigu.
2. Dobór. Liczymy moc, przepływy, średnice i pojemność bufora. Moc wstępnie sprawdzisz w kalkulatorze wydajności chłodniczej.
3. Oferta z harmonogramem. Zawiera zakres, materiały i plan przełączeń, żeby produkcja stała jak najkrócej.
4. Prefabrykacja i montaż. Gdy się da, przygotowujemy odcinki rur poza halą, a przełączenia robimy na przestojach lub w weekend.
5. Próby i rozruch. Próba ciśnieniowa, płukanie, napełnienie, odpowietrzenie, regulacja przepływów na odbiornikach.
6. Dokumentacja. Protokół rozruchu, schemat powykonawczy i wpis do CRO, gdy jest wymagany.

Wykonawstwo instalacji chłodniczych przy większych obiektach realizujemy razem z firmami z naszej grupy, ChillerTech i SKiC. Wykonawstwo instalacji chłodniczych w jednej ręce oznacza, że jedna osoba odpowiada za cały kontakt z Tobą, a ekipy dobieramy do skali prac.

Przykład z praktyki

W zakładzie produkcyjnym w Małopolsce prowadziliśmy serwis chillera Trane, audyt chłodzenia linii produkcyjnej, a potem odbiór nowej instalacji chłodzenia. Audyt pokazał, które odbiorniki dostają za mało chłodu. Dzięki temu nowa instalacja powstała pod rzeczywiste obciążenie, a nie pod dane z katalogu. Więcej miejsc, w których pracowaliśmy, zobaczysz na mapie realizacji.

Na co zwracamy uwagę przy montażu

Większość problemów z instalacjami, które później serwisujemy, ma źródło w montażu. Dlatego pilnujemy kilku rzeczy, które nic nie kosztują na etapie budowy, a później oszczędzają dni przestoju:

• Filtr siatkowy przed chillerem i zawory odcinające przy każdym urządzeniu, żeby dało się je wymienić bez spuszczania całej instalacji.
• Odpowietrzniki w najwyższych punktach i spust w najniższych.
• Kompensacja wydłużeń i wkładki pod obejmami, żeby izolacja nie pękała.
• Króćce pomiarowe na zasilaniu i powrocie każdego obiegu.
• Dostęp serwisowy do pomp, filtrów i zaworów.

Ile kosztuje montaż instalacji chłodniczych

Cenę podajemy po oględzinach, bo zależy od długości tras, średnic, wysokości montażu i liczby przełączeń. Przy przebudowie istniejącej instalacji zaczynamy od diagnostyki za 1 800 do 2 500 zł netto, żeby nie wymieniać elementów, które są sprawne. Dojazd liczymy 3,20 zł netto za kilometr w obie strony. Roboczogodzina to 500 zł netto dla jednego serwisanta i 750 zł netto dla zespołu.

Objawy, że istniejąca instalacja wymaga przebudowy

Do montażu instalacji chłodniczych na nowo najczęściej skłaniają objawy, które widzimy przy serwisie. Sam chiller bywa sprawny, a winna jest instalacja:

• Odbiorniki na końcu instalacji dostają wyraźnie cieplejszą wodę niż te przy chillerze.
• Sprężarki często startują i stają, bo w obiegu jest za mało wody i brakuje bufora.
• Filtry zapychają się co kilka tygodni, a woda ma kolor rdzy.
• Rury kapią kondensatem, a izolacja odkleja się płatami.
• Nowa maszyna nie ma podłączenia, a dołożenie gałęzi rozregulowałoby resztę instalacji.

W takich przypadkach zaczynamy od pomiarów przepływów i temperatur. Dopiero wtedy wiadomo, czy instalacja systemów chłodniczych wymaga rozbudowy, czy tylko regulacji. Instalacja systemów chłodniczych zaprojektowana na podstawie pomiarów działa od pierwszego dnia, bez kosztownych poprawek.

Nowa instalacja czy przebudowa

Montaż instalacji chłodniczych nie zawsze oznacza budowę od zera. Często wystarczy przebudowa części instalacji: nowy bufor, pompa z falownikiem albo dodatkowa gałąź do nowej maszyny. Nową instalację budujemy, gdy rury są skorodowane, przepływy nie dają się wyregulować albo układ był od początku źle dobrany. Gdy na czas prac potrzebne jest chłodzenie zastępcze, wynajem chillera organizujemy przez firmę z naszej grupy (pytaj w Dziale Handlowym).

Pytania i odpowiedzi

Ile trwa montaż instalacji chłodniczych?

Podłączenie jednej maszyny to zwykle kilka dni. Instalacja dla całej hali to kilka tygodni. Harmonogram dostajesz razem z ofertą.

Czy montujecie w czasie pracy zakładu?

Tak. Większość prac wykonujemy przy działającej produkcji, a przełączenia planujemy na przestoje lub weekendy.

Jaki zbiornik buforowy zastosować?

Pojemność wstępnie policzysz w kalkulatorze zbiornika buforowego. Ostateczny dobór robimy przy projekcie.

Czy po montażu zakładacie kartę urządzenia w CRO?

Tak, gdy chiller podlega kontroli szczelności. Próg sprawdzisz w kalkulatorze GWP, a zasady opisujemy na stronie kontrola szczelności i CRO.

Czy montujecie chillery kupione u innego dostawcy?

Tak. Montaż urządzeń chłodniczych różnych marek to dla nas codzienność. Montujemy i uruchamiamy chillery, także kupione samodzielnie przez klienta, a potem możemy prowadzić ich przeglądy.

Wyślij dane, przygotujemy propozycję

Żeby szybko ocenić zakres, potrzebujemy:

• Listy maszyn lub odbiorników z mocą albo wymaganym przepływem.
• Rzutu hali z miejscem na chiller i proponowaną trasą rur.
• Wymaganych temperatur wody i czasu pracy.
• Terminu, do którego instalacja ma działać.

Prześlij je na info@chillerserwis.com albo zadzwoń do Działu Handlowego: +48 530 805 705. Zobacz też: instalacja wody lodowej, izolacja instalacji wody lodowej i kalkulator glikolu. Obowiązki przy instalacji urządzeń z F-gazami opisuje rozporządzenie (UE) 2024/573.
