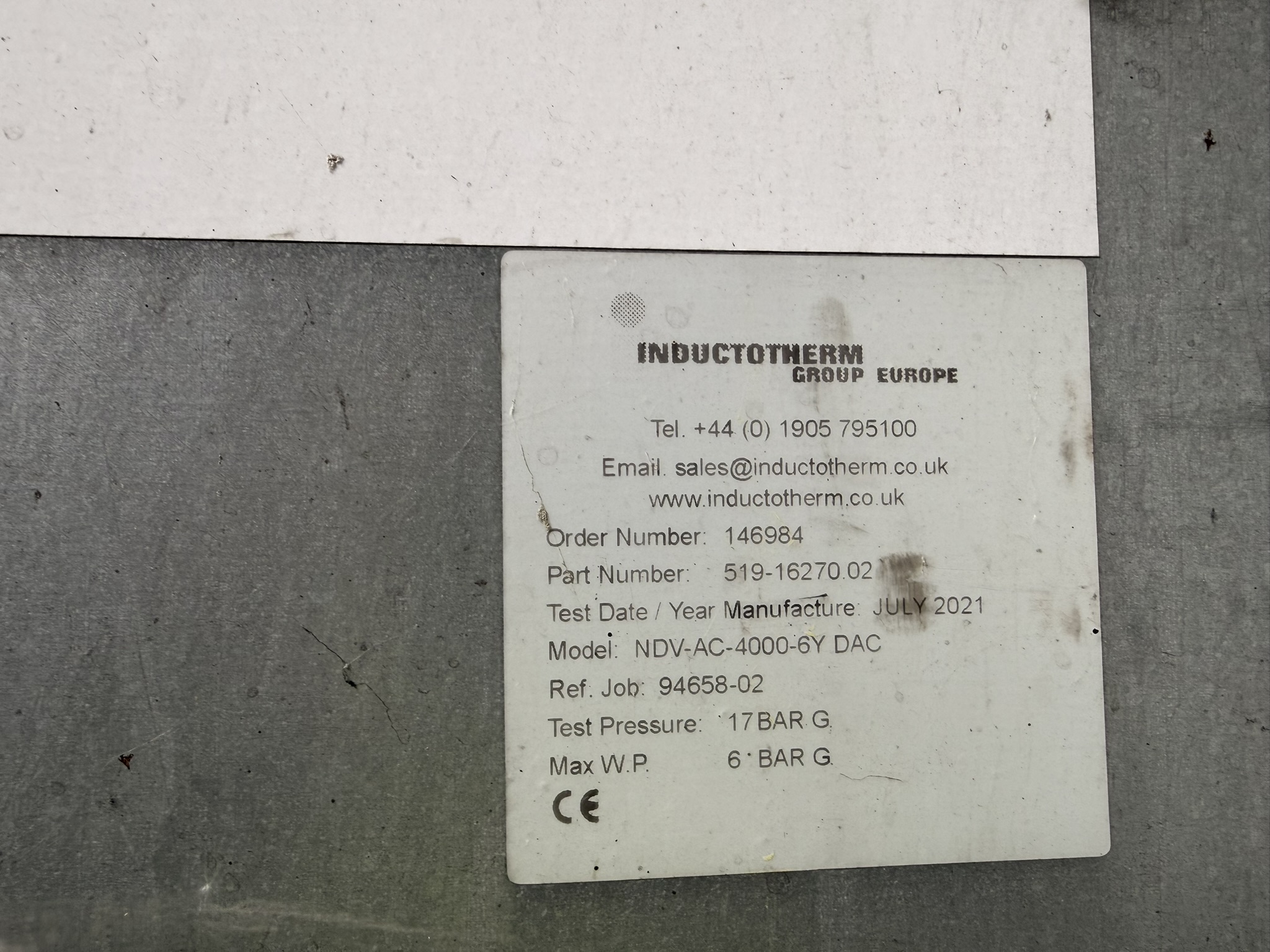

Diagnostyka dry coolera NDV-AC-4000-6Y DAC w praktyce serwisowej

Diagnostyka dry coolera NDV-AC-4000-6Y DAC to zaplanowane sprawdzenie stanu suchej chłodnicy: pomiar parametrów pracy, kontrola wentylatorów i wymiennika lamelowego, weryfikacja szczelności układu glikolowego oraz automatyki sterującej. Celem jest wykrycie przyczyny spadku wydajności chłodzenia, zanim doprowadzi ona do awarii i przestoju instalacji.

W praktyce serwisowej najczęściej diagnozujemy chłodnice, które zaczęły chłodzić słabiej po sezonie letnim albo po dłuższej przerwie w przeglądach. Objawy bywają mylące, ponieważ ta sama temperatura powrotu glikolu może wynikać z zabrudzonych lameli, zużytego wentylatora lub rozregulowanej automatyki. Dlatego diagnostyka zaczyna się od pomiaru, a nie od wymiany części.

Kiedy sucha chłodnica wymaga diagnostyki? Objawy widoczne z hali

Serwis suchej chłodnicy warto zamówić, zanim spadek wydajności zatrzyma proces technologiczny. Część sygnałów operator zauważa sam, bez przyrządów pomiarowych.

Najczęstsze objawy, które obserwujemy przed wezwaniem serwisu:

• Wzrost temperatury glikolu na powrocie, mimo niższej temperatury otoczenia niż w poprzednim sezonie.
• Głośniejsza praca wentylatorów, drgania lub słyszalny świst z sekcji nawiewnej.
• Częstsze załączanie sprężarek chillera współpracującego z chłodnicą, ponieważ układ nie odbiera ciepła tak jak powinien.
• Alarmy wysokiego ciśnienia lub wysokiej temperatury zgłaszane przez sterownik.
• Widoczne zabrudzenie lameli: pył, pyłki roślinne, tłuszcz, pióra lub nalot po chłodzeniu adiabatycznym.

Jeśli rozpoznajesz choć jeden z tych objawów, prościej i taniej jest zamówić diagnostykę niż czekać na przestój. Nasza mobilna grupa serwisowa dojeżdża z pełnym wyposażeniem pomiarowym i rozpoczyna pracę od obiektywnych danych.

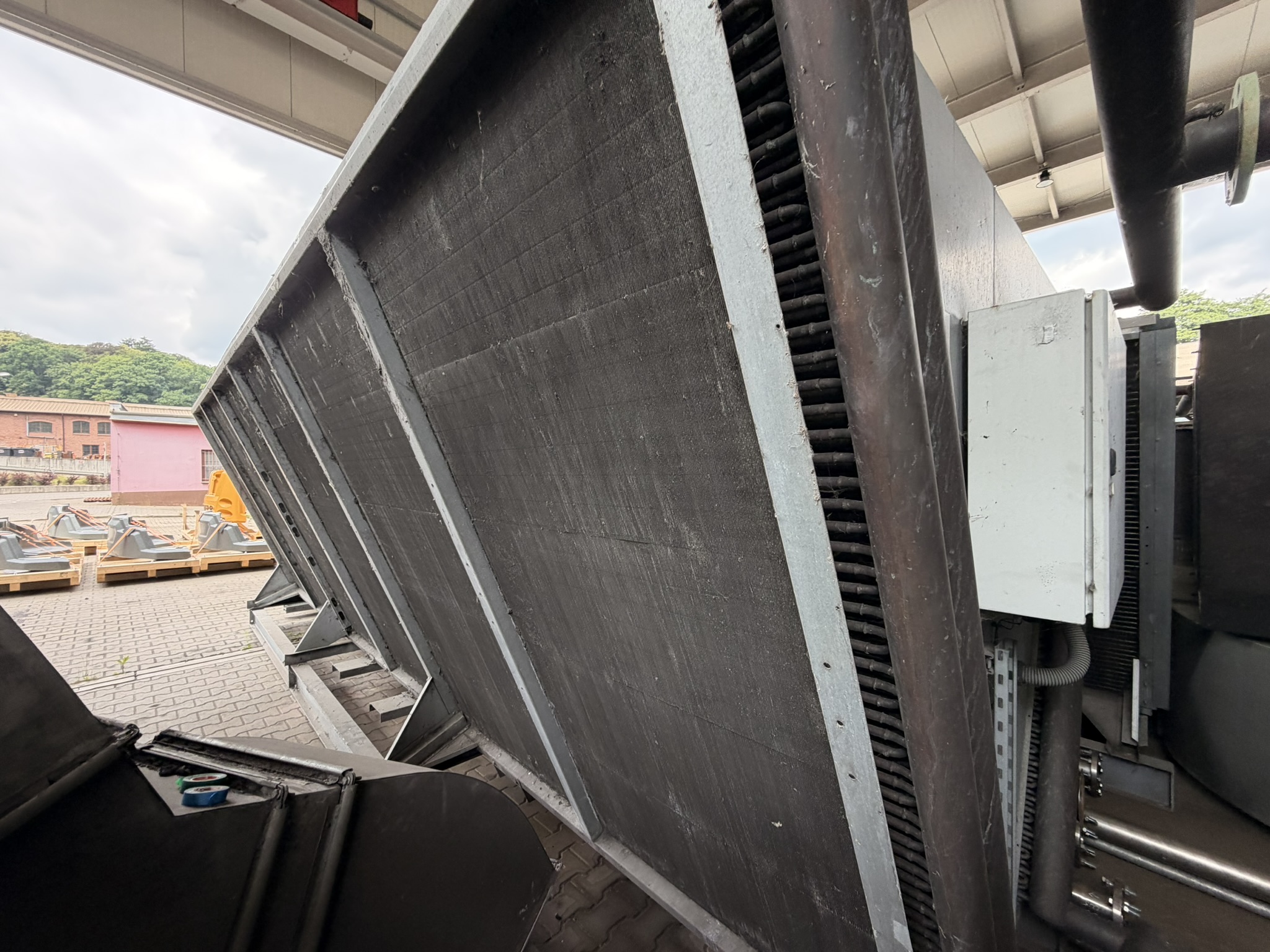

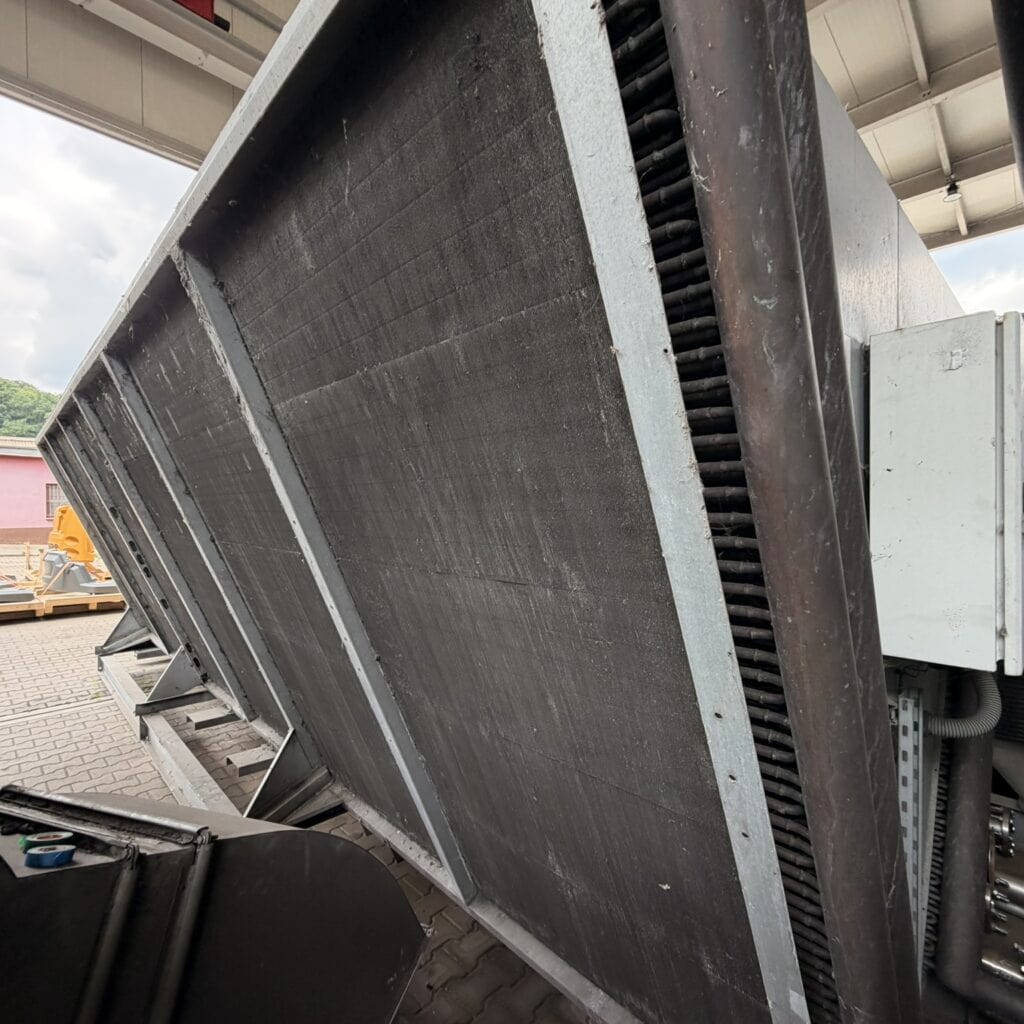

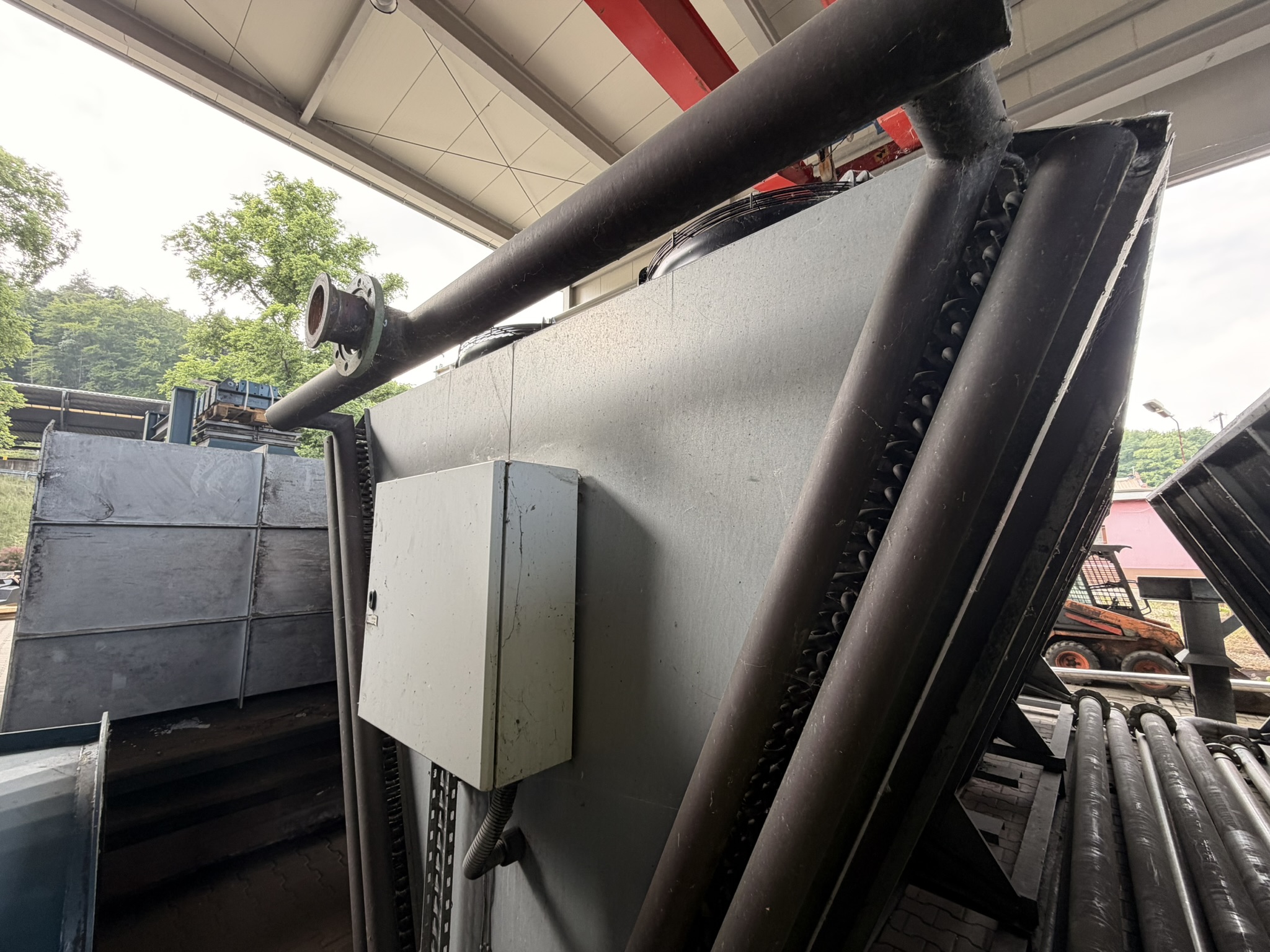

Kontrola wentylatorów i pomiary parametrów pracy

Zespół wentylatorów odpowiada za większość wydajności suchej chłodnicy, dlatego sprawdzamy go jako pierwszy element mechaniczny. NDV-AC-4000-6Y DAC to konstrukcja wielowentylatorowa, w której nawet jeden niesprawny wirnik obniża strumień powietrza i podnosi temperaturę czynnika.

Podczas kontroli wentylatorów mierzymy pobór prądu każdego silnika, oceniamy stan łożysk oraz sprawdzamy kierunek i równomierność obrotów. Ponadto weryfikujemy stan kondensatorów rozruchowych w silnikach AC oraz sygnał sterujący przy regulacji obrotów. Rozbieżny pobór prądu między wentylatorami to typowy sygnał zużytego łożyska albo uszkodzonego uzwojenia.

Pomiary parametrów pracy obejmują temperatury glikolu na zasilaniu i powrocie, temperaturę powietrza przed i za wymiennikiem oraz różnicę temperatur, czyli parametr ΔT. Na tej podstawie oceniamy rzeczywistą wydajność chłodzenia i odnosimy ją do uznanych punktów odniesienia, na przykład branżowych standardów oceny wydajności suchych chłodnic, oraz do założeń projektowych instalacji.

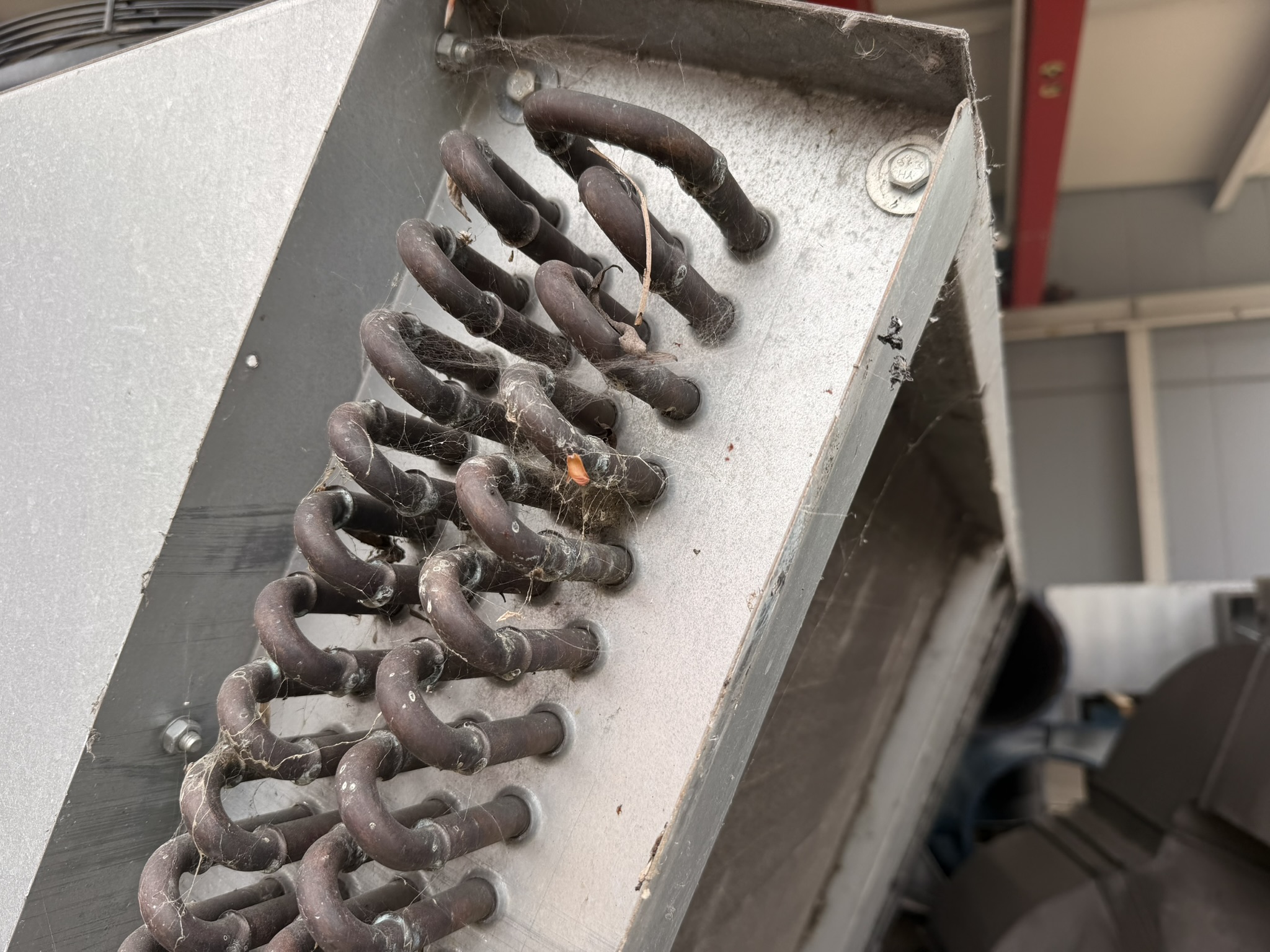

Wymiennik lamelowy i czyszczenie powierzchni wymiany ciepła

Zabrudzony wymiennik lamelowy to najczęstsza przyczyna spadku wydajności, z jaką spotykamy się w terenie. Warstwa pyłu i tłuszczu działa jak izolacja, ponieważ ogranicza przepływ powietrza i wymianę ciepła między glikolem a otoczeniem.

Czyszczenie powierzchni wymiany ciepła dobieramy do rodzaju zabrudzenia:

• Mycie chemiczne dedykowanym środkiem do aluminium, gdy lamele pokrywa tłuszcz lub nalot z wody adiabatycznej.
• Przedmuch sprężonym powietrzem lub delikatne mycie wodą pod kontrolowanym ciśnieniem przy zabrudzeniach pyłowych.
• Prostowanie odgiętych lameli grzebieniem lamelowym, które przywraca swobodny przepływ powietrza.

Zbyt wysokie ciśnienie myjki potrafi trwale zagiąć lamele i pogorszyć sytuację, dlatego czyszczenie lepiej powierzyć serwisowi, który zna granice bezpiecznej pracy. Po myciu ponawiamy pomiar ΔT, aby potwierdzić realny efekt, a nie założyć go na słowo.

Układ hydrauliczny, glikol i kontrola szczelności instalacji

Sprawność chłodnicy zależy nie tylko od strony powietrznej, ale też od hydrauliki. Dlatego kontrolujemy przepływ glikolu, stan pomp obiegowych oraz ciśnienie w układzie. Zapowietrzenie, niedrożny filtr lub częściowo zamknięta armatura obniżają strumień czynnika i pozorują awarię wymiennika.

Kontrola szczelności instalacji obejmuje połączenia kołnierzowe, spawy, odpowietrzniki i przyłącza wymiennika. Nieszczelność zdradza spadek ciśnienia, ślady glikolu lub biały nalot na złączkach. Sprawdzamy również stan i stężenie glikolu, ponieważ zestarzały lub rozcieńczony roztwór traci właściwości przeciwzamrożeniowe i antykorozyjne.

Przy podejrzeniu wycieku lokalizujemy miejsce nieszczelności i wskazujemy zakres naprawy. W układach z długą eksploatacją zdarzają się mikronieszczelności zmęczeniowe, które wymagają obserwacji, a nie tylko jednorazowego dokręcenia.

Automatyka, czujniki temperatury i zabezpieczenia

Nawet sprawna mechanicznie chłodnica pracuje źle, gdy automatyka steruje nią błędnie. Podczas diagnostyki weryfikujemy nastawy sterownika, logikę załączania kolejnych wentylatorów oraz progi alarmowe. Ponadto sprawdzamy czujniki temperatury, bo rozregulowany albo uszkodzony czujnik podaje sterownikowi fałszywy obraz układu.

Kontrola zabezpieczeń obejmuje presostaty, zabezpieczenia silników wentylatorów oraz obwody sygnalizacji awarii. W efekcie chłodnica reaguje na realne warunki pracy, a obsługa dostaje wiarygodne alarmy. Rozregulowana histereza lub zaniżony próg to częsta przyczyna nadmiernego zużycia energii i głośnej pracy.

Usuwanie usterek, regulacja i test wydajności chłodzenia

Po zebraniu danych przechodzimy do usuwania usterek i regulacji parametrów pracy. Zakres zależy od tego, co wykazała diagnostyka, dlatego nie wymieniamy elementów w ciemno. Typowa kolejność działań wygląda następująco:

• Najpierw usuwamy przyczyny mechaniczne: wymiana zużytego wentylatora na sprawną jednostkę zamienną, czyszczenie wymiennika, uszczelnienie połączeń.
• Następnie korygujemy hydraulikę: odpowietrzenie układu, wymiana lub czyszczenie filtra, korekta stężenia glikolu.
• W dalszej kolejności regulujemy automatykę: nastawy sterownika, progi alarmowe, logika pracy wentylatorów.
• Na koniec wykonujemy test wydajności chłodzenia i uruchomienie po diagnostyce, potwierdzając parametry pomiarem.

Test wydajności chłodzenia porównuje rzeczywiste ΔT i temperatury czynnika z oczekiwaniami procesu. Dzięki temu przekazujemy chłodnicę do dalszej pracy z potwierdzonymi danymi, a nie z samą deklaracją. Zakres wykonanych czynności naprawczych opisujemy w raporcie serwisowym.

Najczęstsze pytania o diagnostykę dry coolera NDV-AC-4000-6Y

Jak często wykonywać diagnostykę suchej chłodnicy?

W warunkach przemysłowych przegląd suchej chłodnicy planuje się zwykle raz do roku, najlepiej przed sezonem letnim, gdy obciążenie cieplne rośnie. Zakłady o dużym zapyleniu lub pracujące w ruchu ciągłym korzystają z częstszych kontroli. Regularna diagnostyka ogranicza ryzyko przestoju i utrzymuje niskie zużycie energii, ponieważ czysty wymiennik i sprawne wentylatory pracują wydajniej.

Czy spadek wydajności zawsze oznacza awarię wentylatora?

Nie. Najczęściej odpowiada za niego zabrudzony wymiennik lamelowy, a dopiero potem wentylatory, hydraulika lub automatyka. Dlatego diagnostyka zaczyna się od pomiaru parametrów pracy. Wymiana wentylatora bez sprawdzenia pozostałych elementów bywa kosztem, który nie rozwiązuje realnego problemu.

Ile trwa diagnostyka dry coolera NDV-AC-4000-6Y DAC?

Sama diagnostyka to zwykle kilka godzin pracy na obiekcie, zależnie od dostępu do urządzenia i zakresu pomiarów. Jeśli chłodnica wymaga czyszczenia lub napraw, czas rośnie o zakres uzgodniony z klientem. Po zakończeniu przekazujemy raport z wynikami pomiarów i wykazem czynności.

Czy podczas przestoju chłodnicy można skorzystać z urządzenia zastępczego?

Tak. Gdy naprawa wymaga czasu, a proces nie może stać, oferujemy wynajem chillera lub chłodnicy zastępczej. Dzięki temu produkcja pracuje dalej, a serwis wykonuje naprawę bez presji przestoju.

Diagnostyka dry coolera NDV-AC-4000-6Y DAC bez przestoju produkcji

Skuteczna diagnostyka łączy pomiar, wiedzę o konstrukcji suchej chłodnicy i uczciwe wnioski. Zamiast wymieniać części w ciemno, wskazujemy realną przyczynę spadku wydajności i usuwamy ją w uzgodnionym zakresie. Dzięki temu ograniczasz ryzyko awarii, obniżasz zużycie energii i utrzymujesz stabilny proces chłodzenia. Zamów diagnostykę dry coolera NDV-AC-4000-6Y DAC w ChillerSerwis: Dział Diagnostyczny Szczecin, telefon +48 536 577 385 lub e-mail info@chillerserwis.com. W nagłych awariach dzwoń do Działu Technicznego Wałsnów: +48 501 179 381.
