Chłodzenie pieców do wytopu jako warunek ciągłości produkcji
Chłodzenie pieców do wytopu to układ odbioru ciepła, który utrzymuje temperaturę cewki indukcyjnej, paneli mocy i podzespołów w bezpiecznym zakresie podczas topienia metalu. Zwykle opiera się na zamkniętym obiegu wody lub glikolu, wymienniku ciepła oraz agregacie wody lodowej pracującym w trybie ciągłym. Gdy odbiór ciepła spada, temperatura cewki rośnie w ciągu minut, a układ zabezpieczeń przerywa wytop. Dla działu utrzymania ruchu oznacza to nagły przestój odlewni i realne ryzyko uszkodzenia najdroższego elementu pieca. Dlatego sprawność chłodzenia decyduje o ciągłości produkcji równie mocno jak sam piec. W tym artykule pokazujemy, co diagnozujemy podczas awarii, jakie objawy obsługa rozpoznaje sama i jak wygląda skuteczny serwis układu.
Co się dzieje, gdy chłodzenie pieca indukcyjnego zawiedzie
Awaria chłodzenia rzadko zapowiada się wcześnie. Piec pracuje poprawnie, temperatura wsadu rośnie zgodnie z programem, a mimo to obieg chłodzący traci wydajność w tle. Najpierw spada przepływ przez cewkę, potem rośnie temperatura powrotu, aż sterownik wykrywa przekroczenie progu i przerywa nagrzewanie.
Konsekwencje zależą od momentu. Jeśli zabezpieczenie zadziała szybko, tracicie tylko jeden wytop i czas na diagnozę. Gdy jednak czujnik przepływu jest zabrudzony lub źle skalibrowany, cewka indukcyjna może przegrzać się zanim układ zareaguje. W skrajnym przypadku dochodzi do uszkodzenia izolacji uzwojenia, a naprawa cewki to koszt i tygodnie postoju.
Do tego dochodzi zastygający wsad. Metal w tyglu bez odbioru ciepła zmienia stan, co komplikuje ponowne uruchomienie. Dlatego przy każdym zgłoszeniu traktujemy spadek wydajności chłodzenia jako awarię pilną, nie jako drobną usterkę.
Jak zbudowany jest układ chłodzenia pieca do wytopu
Poprawna diagnostyka zaczyna się od zrozumienia, jak rozdzielone są obiegi. W większości instalacji spotykamy układ dwuobiegowy, ponieważ woda chłodząca cewkę musi mieć inne parametry niż medium krążące w agregacie.

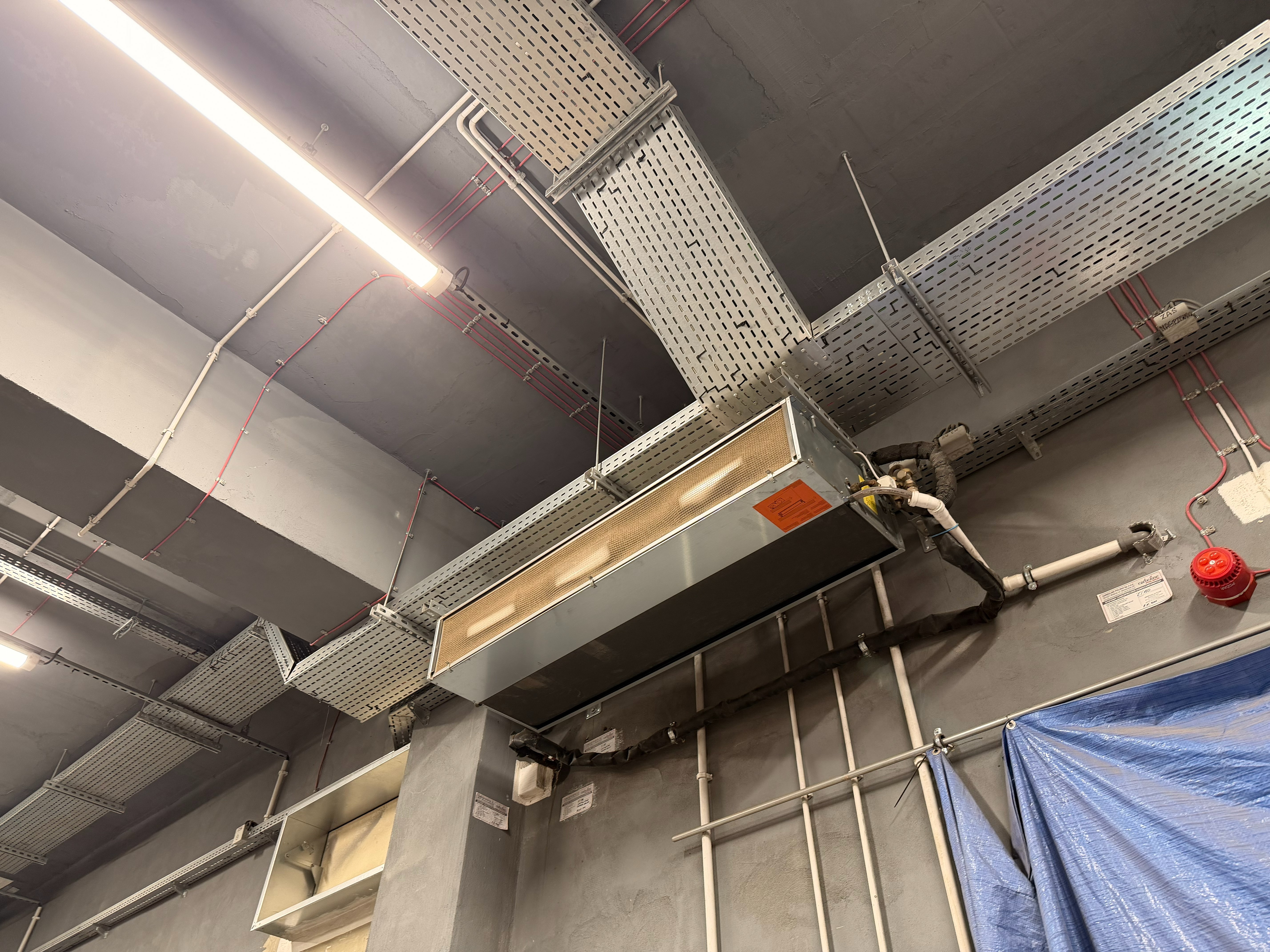

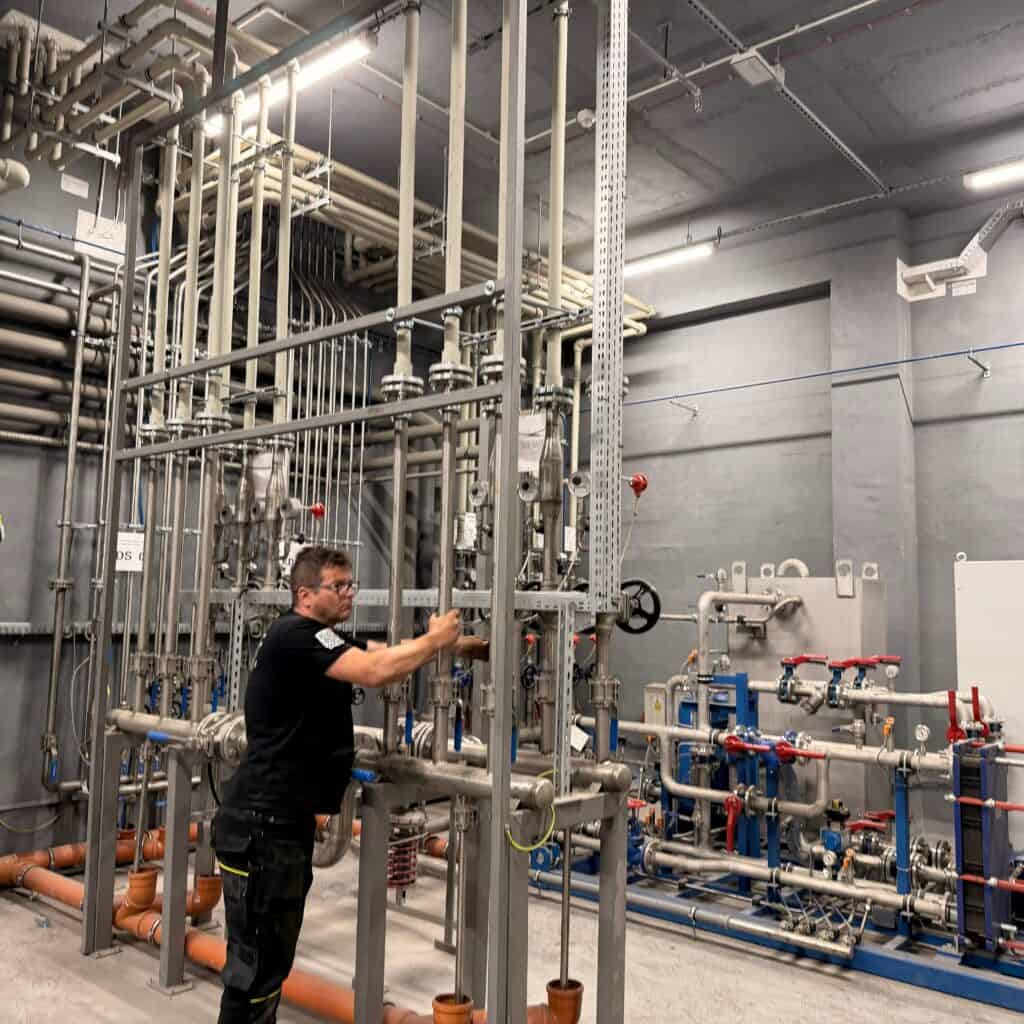

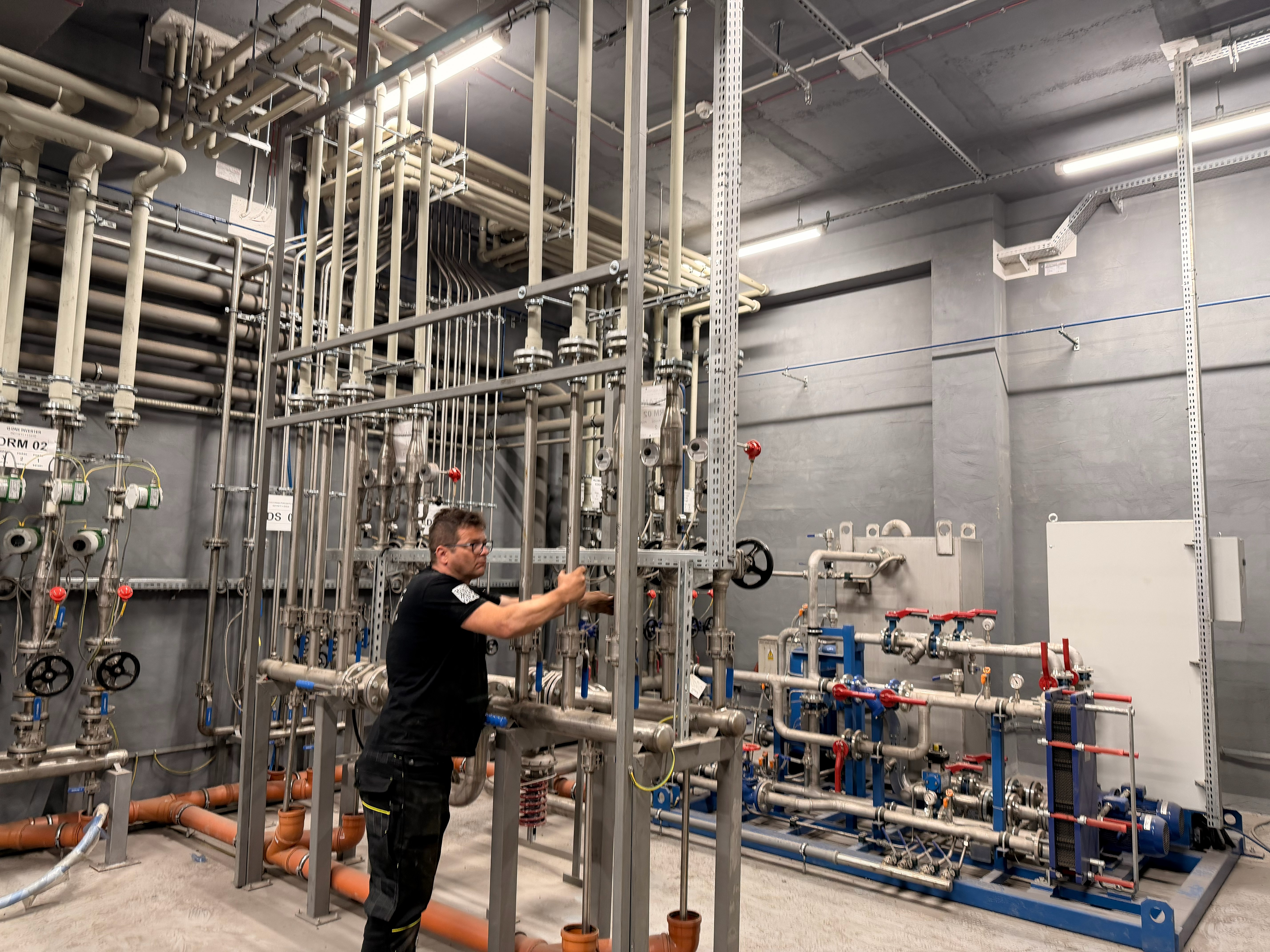

Obieg pierwotny odbiera ciepło bezpośrednio z cewki i podzespołów mocy. Pracuje zwykle na wodzie zdemineralizowanej o niskiej przewodności elektrycznej, bo cewka jest pod napięciem, a przewodząca woda groziłaby upływem prądu. Ten obieg jest zamknięty i wrażliwy na jakość medium.

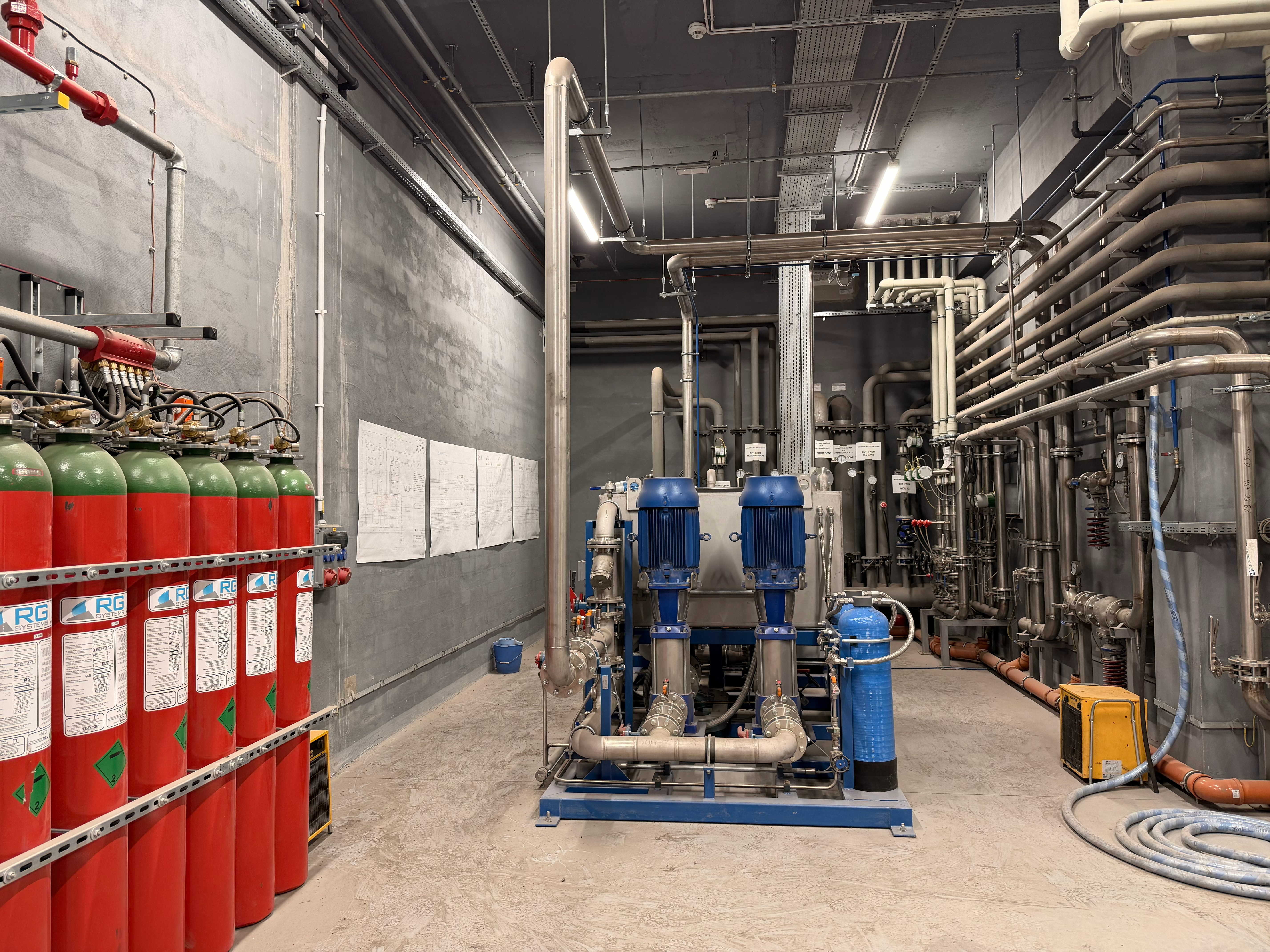

Obieg wtórny łączy wymiennik ciepła z agregatem wody lodowej lub dry coolerem. Tutaj częściej stosuje się glikol, który zabezpiecza instalację przed zamarzaniem w okresie zimowym i przed korozją. Między obiegami pracuje najczęściej płytowy wymiennik ciepła, który przekazuje energię bez mieszania mediów.

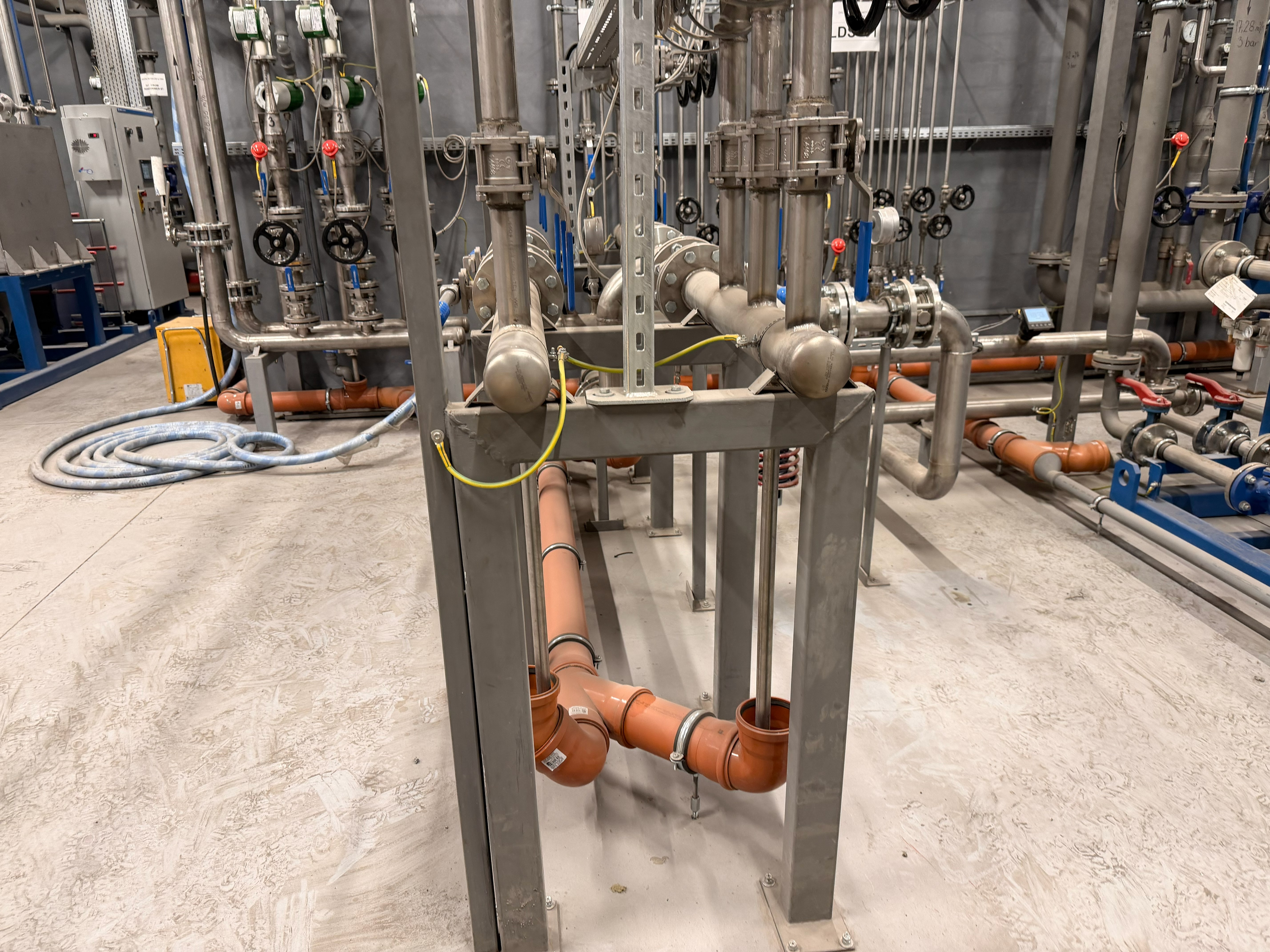

Sercem odbioru ciepła pozostaje agregat wody lodowej. To on utrzymuje zadaną temperaturę zasilania niezależnie od obciążenia pieca i temperatury otoczenia. Gdy jego wydajność spada, cały łańcuch chłodzenia traci margines bezpieczeństwa.
Objawy, które rozpoznasz sam przed awarią chłodzenia
Zanim sterownik zatrzyma piec, układ zwykle wysyła sygnały. Obsługa, która je zna, może wezwać serwis, zanim dojdzie do przestoju. Najczęściej obserwujemy następujące objawy:
- Rosnąca temperatura powrotu wody chłodzącej przy tym samym programie wytopu, co wskazuje na spadek odbioru ciepła w wymienniku lub agregacie.
- Wydłużający się czas topienia wsadu, ponieważ zabezpieczenia ograniczają moc, gdy chłodzenie nie nadąża.
- Cykliczne alarmy przepływu lub temperatury, które obsługa kasuje ręcznie, traktując je jako fałszywe.
- Spadek ciśnienia w obiegu pierwotnym, sygnalizujący nieszczelność, zapowietrzenie lub zużycie pompy obiegowej.
- Widoczne osady, przebarwienia lub wycieki na wymienniku, armaturze i połączeniach instalacji.
- Głośniejsza praca agregatu wody lodowej oraz częstsze załączanie sprężarki niż w poprzednim sezonie.
Każdy z tych objawów osobno bywa lekceważony. Razem tworzą jednak obraz instalacji, która zbliża się do granicy wydajności. Jeśli rozpoznajecie u siebie kilka z nich, warto zlecić diagnostykę układu chłodzenia, zanim awaria wymusi nieplanowany postój.
Najczęstsze przyczyny awarii chłodzenia pieców do wytopu
Z perspektywy serwisu wezwanego do przestoju przyczyny powtarzają się w podobnej kolejności. Poniżej układamy je od najczęstszych, tak jak spotykamy je w odlewniach i zakładach metalowych.
Po pierwsze, zakamienienie i osady w wymienniku ciepła. Twarda woda lub zaniedbana analiza medium prowadzą do odkładania się kamienia, który izoluje powierzchnię wymiany. W efekcie rośnie temperatura powrotu i spada wydajność całego obiegu.
Po drugie, degradacja glikolu w obiegu wtórnym. Glikol z czasem traci właściwości, zmienia pH i przestaje chronić przed korozją. Zużyty roztwór osadza produkty rozkładu w instalacji i pompach.
Po trzecie, zużycie pomp obiegowych. Spadek wydajności pompy obniża przepływ przez cewkę, nawet gdy agregat pracuje poprawnie. Objawem jest niższe ciśnienie i wydłużony czas wytopu.
Po czwarte, rozkalibrowane lub zabrudzone czujniki przepływu i temperatury. Fałszywy odczyt opóźnia reakcję zabezpieczeń, co jest najgroźniejszym scenariuszem dla cewki.
Po piąte, spadek wydajności samego agregatu. Ubytek czynnika chłodniczego, zabrudzony skraplacz lub zużyta sprężarka odbierają margines mocy, szczególnie w upały. Jeśli nie wiecie, który z tych elementów zawodzi, diagnostyka układu wskaże przyczynę zwykle w kilka godzin.
Dlaczego jakość wody i glikolu decyduje o chłodzeniu
Woda i glikol to nie tło instalacji, lecz jej element roboczy. W obiegu pierwotnym liczy się przede wszystkim niska przewodność elektryczna, ponieważ cewka pracuje pod napięciem. Zbyt wysoka przewodność zwiększa upływ prądu i przyspiesza korozję.
W obiegu wtórnym decyduje stan glikolu. Sprawdzamy jego stężenie, pH, rezerwę alkaliczną i temperaturę zamarzania, bo te parametry odpowiadają za ochronę przed korozją i zamarzaniem. Roztwór, który stracił rezerwę alkaliczną, staje się agresywny dla metali instalacji.
Dlatego przy diagnostyce zlecamy badanie laboratoryjne płynu. Analiza pokazuje skład pierwiastkowy, zawartość glikolu, gęstość i przewodność, a wynik jednoznacznie wskazuje, czy medium nadaje się do dalszej pracy, czy wymaga wymiany. Taka wiedza zamienia domysły w decyzję popartą danymi.
Co obejmuje profesjonalny serwis układu chłodzenia
Skuteczny przegląd nie kończy się na sprawdzeniu, czy agregat się załącza. Traktujemy układ chłodzenia pieca jako całość, od cewki po dry cooler. Podczas serwisu wykonujemy między innymi:
- Pomiar temperatury zasilania i powrotu oraz kontrolę różnicy temperatur na wymienniku i agregacie.
- Kontrolę przepływu i ciśnienia roboczego w obu obiegach, z oceną pracy pomp obiegowych.
- Czyszczenie lub płukanie wymiennika ciepła, gdy pomiary wskazują na osady i spadek wymiany.
- Analizę jakości wody i glikolu wraz z badaniem laboratoryjnym, jeśli parametry budzą wątpliwości.
- Weryfikację i kalibrację czujników temperatury oraz przepływu, od których zależy reakcja zabezpieczeń.
- Kontrolę szczelności instalacji, armatury i połączeń, z lokalizacją nieszczelności.
- Serwis agregatu wody lodowej, w tym kontrolę czynnika, skraplacza i sprężarki.
- Regulację parametrów pracy i próbę wydajnościową po zakończeniu prac.
Na koniec przekazujemy dokumentację wykonanych prac z pomiarami przed serwisem i po nim. Dzięki temu widzicie, co zmieniło się w układzie i jaki margines wydajności odzyskała instalacja.
Kiedy modernizacja chłodzenia opłaca się bardziej niż naprawa
Nie każdą instalację warto tylko naprawiać. Gdy awarie chłodzenia powtarzają się co sezon, koszt kolejnych napraw i przestojów szybko przewyższa nakład na modernizację. W takich sytuacjach porównujemy dwie drogi.
Pierwsza to naprawa punktowa, czyli wymiana zużytego podzespołu i przywrócenie pracy. Sprawdza się, gdy układ jest zasadniczo sprawny, a usterka ma jedną wyraźną przyczynę. Jest szybka i tania w krótkim horyzoncie.
Druga to modernizacja instalacji wody lodowej, obejmująca wymianę wymiennika, pomp, armatury lub agregatu na jednostkę o odpowiednim zapasie mocy. Wybieramy ją, gdy instalacja pracuje na granicy wydajności, a przestoje generują większe straty niż sama inwestycja. Modernizacja daje zapas mocy na przyszłe obciążenia i eliminuje powtarzalne awarie. W obu przypadkach zaczynamy od diagnostyki, która pokazuje, co realnie się opłaca.
Najczęstsze pytania o chłodzenie pieców do wytopu
Jak często serwisować układ chłodzenia pieca indukcyjnego?
Przy pracy ciągłej przegląd warto planować przynajmniej raz w roku, a w zakładach o dużym obciążeniu dwa razy w roku, najlepiej przed sezonem letnim. Poza terminami stałymi serwis zlecamy zawsze, gdy pojawiają się objawy spadku wydajności, takie jak rosnąca temperatura powrotu lub cykliczne alarmy przepływu. Regularność ogranicza ryzyko nagłej awarii i pozwala wymieniać podzespoły planowo, poza szczytem produkcji.
Czy w obiegu można pracować na wodzie zamiast glikolu?
Zależy to od obiegu. Obieg pierwotny cewki wymaga wody o niskiej przewodności, natomiast obieg wtórny narażony na niskie temperatury zwykle powinien pracować na glikolu. Glikol chroni instalację przed zamarzaniem i korozją, dlatego rezygnacja z niego w warunkach zimowych grozi rozerwaniem elementów. Decyzję opieramy na analizie medium i warunkach pracy konkretnej instalacji.
Po czym poznać, że wymiennik ciepła wymaga czyszczenia?
Najczęstszym sygnałem jest rosnąca różnica między temperaturą, jaką powinien osiągać agregat, a rzeczywistą temperaturą powrotu. Wymiennik z osadem gorzej przekazuje ciepło, więc obieg traci wydajność mimo poprawnej pracy pompy i sprężarki. Dodatkowo obserwuje się wzrost oporów przepływu. Potwierdzeniem są pomiary różnicy temperatur i ciśnień wykonane podczas diagnostyki.
Ile trwa usunięcie awarii chłodzenia pieca?
Czas zależy od przyczyny. Wymiana czujnika, uzupełnienie medium czy odpowietrzenie obiegu bywają usuwane w ciągu jednej wizyty. Płukanie wymiennika, wymiana pompy lub naprawa agregatu wymagają więcej czasu i niekiedy zamówienia części. Dlatego pierwszy krok to diagnostyka, która określa zakres prac i pozwala oszacować realny termin przywrócenia pracy.
Czy diagnostyka wymaga zatrzymania produkcji?
Część pomiarów wykonujemy przy pracującym układzie, ponieważ dane w obciążeniu są najbardziej miarodajne. Głębsze prace, takie jak czyszczenie wymiennika czy wymiana podzespołu, wymagają postoju obiegu chłodzenia. Zakres i moment przestoju ustalamy wcześniej z działem utrzymania ruchu, aby ograniczyć wpływ na harmonogram wytopów.
Chłodzenie pieca do wytopu warto kontrolować, zanim zatrzyma produkcję
Chłodzenie pieca do wytopu decyduje o tym, czy wytop przebiega bez przestojów i czy najdroższy element pieca pozostaje bezpieczny. Objawy spadku wydajności pojawiają się zwykle wcześniej niż sama awaria, dlatego regularna diagnostyka i kontrola jakości medium zwracają się w postaci uniknionych postojów. Jeśli obserwujecie rosnącą temperaturę powrotu, alarmy przepływu lub częstsze załączanie agregatu, zgłoście układ do sprawdzenia. Diagnostykę i serwis umówicie z Działem Diagnostycznym w Szczecinie pod numerem +48 536 577 385 lub z Działem Handlowo-Serwisowym pod +48 530 805 705. Zgłoszenia przyjmujemy także mailowo na info@chillerserwis.com.
