Chiller Stulz 160 kW. Gdy serwerownia traci free cooling
Chiller Stulz 160 kW. Gdy serwerownia traci free cooling

Chiller Stulz 160 kW. Gdy serwerownia traci free cooling

4.4
(5)
chiller stulz

Chiller Stulz 160 kW z dwoma obiegami i free coolingiem serwisujemy i naprawiamy w całej Polsce. Jeśli zimą sprężarki pracują mimo mrozu albo jeden obieg stoi na alarmie, zadzwoń: +48 536 577 385. Zaczynamy od przeglądu zerowego, więc wycena wynika z pomiarów, a nie z opisu objawu. Dojeżdżamy do klientów w całej Polsce.

Chiller Stulz 160 kW: dane techniczne

Opisujemy egzemplarz, który mieliśmy w ofercie urządzeń używanych. To agregat wody lodowej chłodzony powietrzem, z dwoma niezależnymi obiegami, czterema sprężarkami spiralnymi i chłodnicą free coolingu. Takie urządzenia spotykamy najczęściej przy serwerowniach i chłodzeniu procesowym pracującym całą dobę.

ProducentStulz
TypAgregat wody lodowej chłodzony powietrzem, z free coolingiem
Moc chłodniczaok. 160 kW
Czynnik chłodniczyR407C, dwa niezależne obiegi po ok. 36 kg
Sprężarki4 sprężarki spiralne (scroll) Copeland, po dwie na obieg
Zakres pracy5 do 29 °C
Przyłącza hydrauliczne3 cale

Cztery sprężarki dają cztery stopnie wydajności, więc przy częściowym obciążeniu pracuje tylko tyle, ile trzeba. Jeśli jeden obieg ulegnie awarii, drugi chłodzi dalej z połową mocy. Dla serwerowni oznacza to czas na naprawę bez wyłączania serwerów.

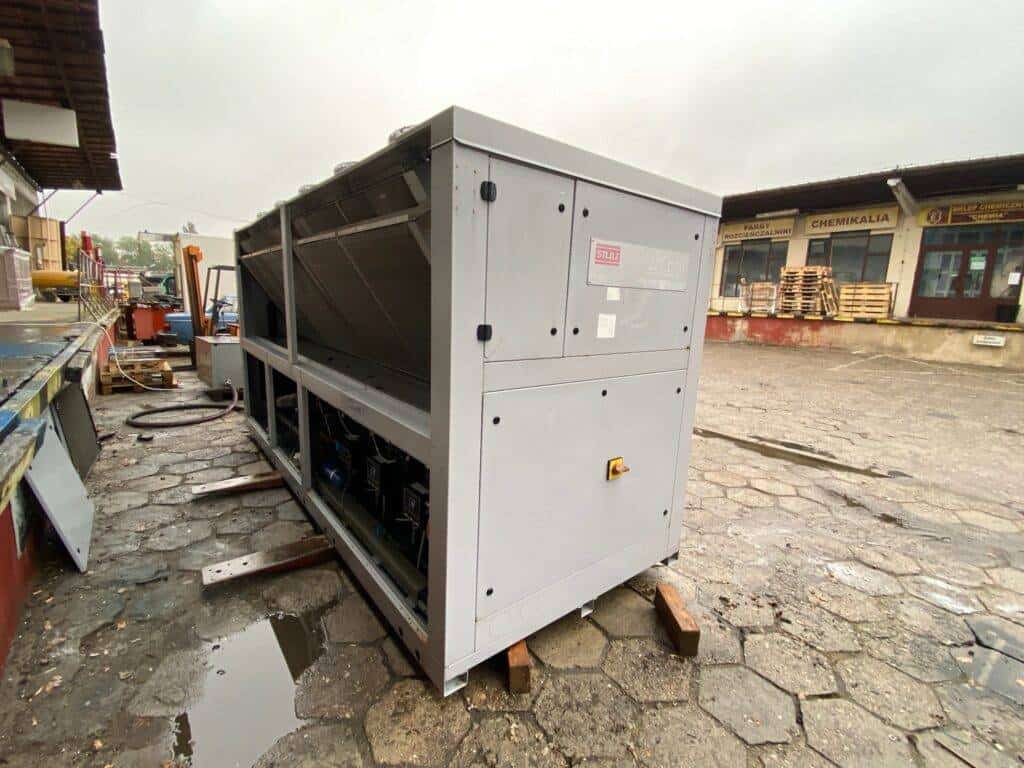

Zimą zawór trójdrogowy kieruje glikol do chłodnicy powietrznej, a sprężarki stoją albo tylko dochładzają. W polskim klimacie daje to od 4 do 6 miesięcy pracy z minimalnym poborem energii. Sprężarki do tego modelu produkuje Copeland. Zdjęcia poniżej pokazują opisywany egzemplarz.

Objawy, które widać bez przyrządów

W serwerowni usterka chillera rzadko daje nagły objaw, bo szafy chłodzą dalej do wyczerpania zapasu. Dlatego warto obserwować poniższe sygnały.

  • Rachunki za prąd zimą są takie same jak latem.
  • Przy mrozie sprężarki pracują, chociaż powinny stać.
  • Latem woda jest za ciepła, a sterownik zgłasza alarm wysokiego ciśnienia.
  • Jeden obieg chłodzi, a drugi stoi na alarmie niskiego ciśnienia.
  • Siłownik zaworu trójdrogowego buczy albo stoi w jednym położeniu.
  • Jedna sprężarka w tandemie pracuje głośniej od pozostałych.

Prąd zimą na poziomie letniego oznacza, że glikol omija chłodnicę free coolingu. Winny jest zwykle zatarty siłownik albo nieszczelny zawór, który latem z kolei obniża wydajność. Alarm w jednym obiegu wskazuje na ubytek czynnika w tym obiegu. Głośna sprężarka w tandemie to często praca na sucho po rozjechaniu się poziomów oleju. Jeśli przed zimą nikt nie mierzył stężenia glikolu, zgłoś to od razu.

Naprawa chillera Stulz krok po kroku

Naprawę zaczynamy od przeglądu zerowego, czyli diagnostyki na miejscu. Nie wyceniamy prac przez telefon, bo ten sam objaw ma kilka możliwych przyczyn.

  1. Zgłoszenie. Podajesz model, kod alarmu, numer obiegu i adres obiektu.
  2. Oferta na diagnostykę. Otrzymujesz cenę przeglądu zerowego z dojazdem.
  3. Przegląd zerowy. Mobilna grupa serwisowa mierzy oba obiegi, zawór free coolingu i stężenie glikolu.
  4. Protokół. Opisujemy przyczynę usterki oraz stan sprężarek, wymienników, zaworu i czujników.
  5. Oferta na prace. Wyceniamy części i robociznę, a zakres wybierasz Ty.
  6. Prace i rozruch. Po naprawie sprawdzamy oba tryby pracy, czyli sprężarkowy i free cooling.

Termin wyjazdu ustalamy po akceptacji oferty. W serwerowniach planujemy prace nocą albo w weekend, z drugim obiegiem pracującym w tle. Mniejsze urządzenia możemy przyjąć na warsztat w Wałsnowie ze stanowiskiem testowym. O usługach dla tej marki piszemy na stronie serwis Stulz.

Co najczęściej naprawiamy w chillerach Stulz

  • Zawór trójdrogowy. Wymieniamy siłownik albo cały zawór, a potem ustawiamy punkt przełączenia.
  • Wymienniki powietrzne. Myjemy skraplacz i chłodnicę free coolingu, które stoją obok siebie i razem zbierają puch topoli.
  • Nieszczelności. Szukamy ich w obiegu, który wchodzi w alarm, bo przy 36 kg czynnika każdy ubytek jest kosztowny.
  • Tandemy sprężarek. Wyrównujemy poziomy oleju i sprawdzamy grzałki karteru oraz czasy minimalnej pracy.
  • Glikol. Mierzymy stężenie refraktometrem i korygujemy je przed zimą.
  • Czujniki. Kalibrujemy czujnik temperatury zewnętrznej, który blokuje free cooling albo włącza go za wcześnie.

O ogólnym przebiegu prac piszemy na stronie naprawa chillerów. Prace przy chłodzeniu serwerowni opisuje natomiast artykuł chłodzenie serwerowni i centrów danych.

Ile kosztuje serwis chillera Stulz

Przegląd zerowy agregatu kosztuje 1 800 do 2 500 zł netto. Przy jednostce z dwoma obiegami i free coolingiem kwota jest wyższa, dlatego podajemy ją w ofercie. Dojazd liczymy po 3,20 zł netto za kilometr w obie strony od bazy, z której wyjeżdża ekipa.

Prace po diagnostyce wyceniamy na podstawie protokołu. Robocizna to 500 zł netto za roboczogodzinę jednego serwisanta i 750 zł netto za roboczogodzinę zespołu (dwie osoby lub więcej), a części podajemy w ofercie. Wymiana siłownika zaworu to jednak inna skala niż wymiana sprężarki. Badanie laboratoryjne glikolu kosztuje 1 280 zł netto, a przy free coolingu polecamy je przed każdą zimą.Oferta jest ważna 7 dni.

Każdy obieg ma około 36 kg czynnika, więc agregat podlega okresowym kontrolom szczelności. Łączymy je z przeglądem, o czym piszemy na stronie kontrola szczelności i przeglądy CRO. Stałą opiekę nad urządzeniem opisuje natomiast strona serwis agregatów wody lodowej.

Naprawa czy nowy agregat 160 kW

Dwuobiegowa konstrukcja z free coolingiem jest nadal jednym z lepszych rozwiązań dla serwerowni, bo łączy rezerwę z niskim kosztem pracy zimą. Dlatego chiller Stulz 160 kW zwykle opłaca się utrzymywać, a przegląd dwa razy w roku trzyma go w ruchu przez kolejne lata.

O wymianie warto myśleć wtedy, gdy ubytki czynnika wracają co sezon, zawodzi sterowanie bez dostępnych części albo zakład planuje zwiększenie mocy. Protokół z przeglądu jest podstawą tej decyzji, ponieważ pokazuje stan obu obiegów. Więcej o takich układach piszemy na stronie system chłodzenia z free coolingiem.

Na czas prac możemy podstawić urządzenie zastępcze, co opisuje strona wynajem chillerów. Jeśli planujesz wymianę, dobierzemy nowy albo używany agregat pod moc, parametr glikolu, redundancję i miejsce montażu.

Pytania i odpowiedzi

Dlaczego free cooling nie załącza się zimą?

Najczęściej z powodu zatartego siłownika zaworu trójdrogowego, zafałszowanego czujnika temperatury zewnętrznej albo złego punktu przełączenia. Urządzenie pozornie działa, bo sprężarki chłodzą dalej. Sprawdzamy to podczas przeglądu zerowego, zanim zaproponujemy części.

Czy chiller Stulz 160 kW może pracować na jednym obiegu?

Tak, obiegi są niezależne, więc sprawny obieg daje połowę mocy. Dla serwerowni oznacza to czas na naprawę bez wyłączania serwerów. Przy pełnym obciążeniu wydajności może jednak zabraknąć.

Czy naprawa przerwie chłodzenie serwerowni?

Planujemy prace tak, żeby tego uniknąć, zwykle nocą albo w weekend. Krótkie czynności wykonujemy przy pracującym drugim obiegu, a przy dłuższych podstawiamy urządzenie zastępcze. Omawiamy to przed akceptacją oferty.

Czy podacie cenę naprawy przez telefon?

Nie. Bez pomiarów widzimy tylko objaw, a nie przyczynę. Najpierw wykonujemy przegląd zerowy, a potem wysyłamy ofertę na konkretne prace. Dzięki temu nie płacisz za wymianę sprawnych części.

Jak szybko przyjedziecie do awarii?

Termin ustalamy po akceptacji oferty na diagnostykę. Zależy on od odległości oraz od tego, czy serwerownia stoi bez chłodzenia. Nie prowadzimy jednak pogotowia całodobowego.

Co przygotować przed telefonem

Przed telefonem warto zebrać kilka informacji:

  • Zdjęcie tabliczki znamionowej agregatu.
  • Kod alarmu ze sterownika i numer obiegu.
  • Opis objawu oraz informację, czy dotyczy lata, czy zimy.
  • Lokalizację urządzenia i sposób dostępu, czyli dach, plac albo maszynownię.

Zadzwoń pod +48 536 577 385, napisz na info@chillerserwis.com albo wypełnij formularz na stronie. Pracujemy od poniedziałku do soboty od 8:00 do 16:00.

Zobacz też: chłodzenie serwerowni i centrów danych, chiller Uniflair 50 kW, chiller Vertiv 120 kW oraz serwis agregatów chłodniczych.
