System chłodzenia z free coolingiem w polskim klimacie

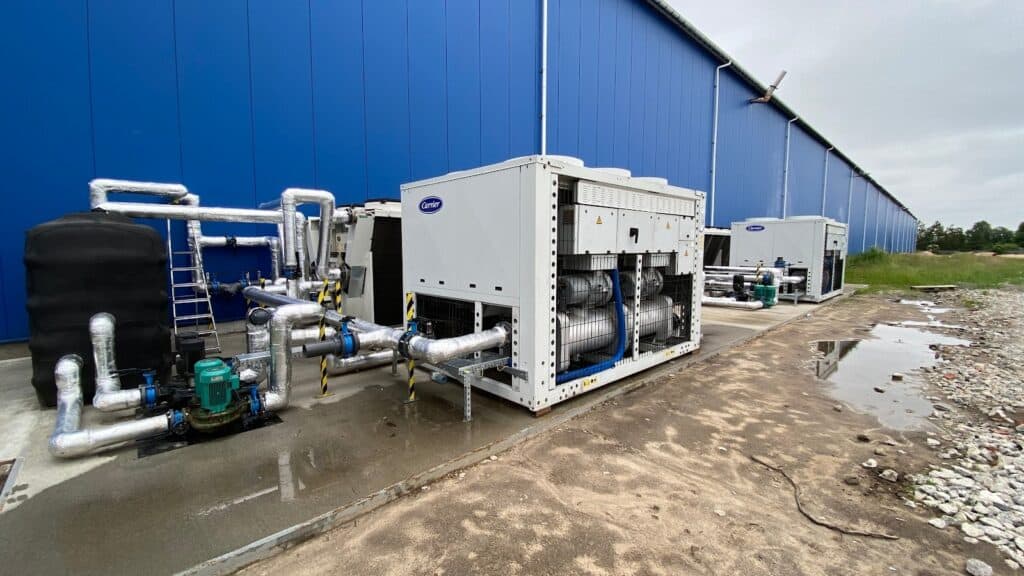

System chłodzenia z free coolingiem to układ wody lodowej, w którym dry cooler przejmuje pracę sprężarki chillera, gdy temperatura otoczenia spada poniżej zadanego progu. Dzięki temu sprężarka stoi, a obieg chłodzi się wyłącznie wentylatorami dry coolera. W polskich realiach klimatycznych takie rozwiązanie pracuje średnio od późnej jesieni do wczesnej wiosny, co realnie obniża zużycie energii elektrycznej.
Jako serwis chillerów przemysłowych obserwujemy, że wiele zakładów ma już teoretyczną możliwość pracy w trybie free cooling, jednak nie wykorzystuje jej z powodu błędów hydraulicznych, źle dobranej automatyki lub niedopasowanego dry coolera. Dlatego coraz częściej zlecana jest u nas modernizacja istniejącego układu wody lodowej, a nie projekt od zera.

Kiedy free cooling realnie obniża koszty pracy chillera

Mechanika oszczędności jest prosta. Sprężarka chillera o mocy chłodniczej 200 kW pobiera typowo od 50 do 70 kW energii elektrycznej, w zależności od warunków pracy i klasy urządzenia. W tym samym czasie wentylatory dry coolera o porównywalnej wydajności chłodniczej pobierają zwykle od 5 do 12 kW. Po przełączeniu układu w tryb free cooling chiller stoi, a sprężarka nie wytwarza ciepła sprężania.
Free cooling pracuje wtedy, gdy temperatura zewnętrzna jest na tyle niska, aby dry cooler schłodził powracający czynnik do zadanej temperatury w obiegu. W praktyce próg ten ustawia się zwykle 5 do 8 K poniżej zadanej temperatury wody lodowej. Dla układu pracującego na 12 stopniach Celsjusza oznacza to, że tryb free cooling włącza się przy temperaturze otoczenia poniżej około 5 stopni.
W polskim klimacie taki przedział obejmuje znaczną część doby od listopada do marca, dodatkowo chłodne noce wiosenne i jesienne. Z tego powodu doposażenie istniejącego układu w funkcję free cooling skraca roczny czas pracy sprężarki nawet o kilka tysięcy godzin. To bezpośrednio przekłada się na rachunek za energię, mniejsze zużycie sprężarki oraz dłuższe interwały między przeglądami serwisowymi.

Co diagnozujemy przed modernizacją systemu chłodzenia

Modernizacja systemu chłodzenia o funkcję free cooling rzadko sprowadza się do prostego zakupu dry coolera. Dlatego jako mobilna grupa serwisowa zaczynamy od audytu istniejącej instalacji. Przede wszystkim diagnozujemy stan chillera, ponieważ urządzenie wyeksploatowane traci sens dokładania mu kolejnych sekcji, a zakres prac warto wtedy łączyć z pełnym serwisem agregatów wody lodowej.
Następnie weryfikujemy hydraulikę. Sprawdzamy średnice rurociągów, dobór pomp obiegowych, lokalizację bufora oraz spadki ciśnienia w istniejących sekcjach. Często okazuje się, że pompa nie ma rezerwy na dołożenie kolejnego wymiennika, a obejście trójdrogowe wykonano bez izolacji, co generuje dodatkowe straty cieplne.
Trzecim obszarem jest automatyka. Sprawdzamy, czy sterownik chillera obsługuje sygnał z czujnika temperatury zewnętrznej, jakie ma wejścia analogowe oraz czy istnieje możliwość zewnętrznego blokowania sprężarki. W starszych jednostkach Carrier, Trane czy Climaveneta zwykle dokładamy oddzielną szafę sterowniczą zamiast modyfikować oryginalny sterownik.
Audyt kończy się raportem z konkretnymi wariantami modernizacji. Dlatego klient otrzymuje wycenę dopasowaną do realnego stanu układu, a nie generyczny szablon. Jeśli planujesz inwestycję w free cooling, zacznij od audytu powarunkowego, ponieważ koszt diagnostyki zwraca się wielokrotnie na etapie wyboru wariantu modernizacji.

Dobór dry coolera do istniejącego chillera

Dry cooler dobiera się z zapasem mocy chłodniczej względem chillera. Powodem jest niska różnica temperatur między czynnikiem a powietrzem zewnętrznym w chłodne dni granicy free coolingu. Praktyczny zakres mieści się zwykle w przedziale 1,3 do 1,8 raza moc chłodnicza chillera, choć dokładna wartość zależy od profilu obciążenia, lokalizacji oraz docelowej temperatury wody lodowej.
Drugim parametrem jest medium. W instalacjach z funkcją free cooling stosujemy mieszankę glikolu propylenowego lub etylenowego, ponieważ obieg zewnętrzny pracuje w temperaturach ujemnych. Stężenie glikolu dobiera się do najniższej projektowej temperatury otoczenia w danej lokalizacji, zwykle od 30 do 40 procent objętościowo.
Trzecim aspektem są wentylatory. W nowych dry coolerach standardem są wentylatory EC z płynną regulacją obrotów, dzięki czemu układ pracuje cicho w godzinach nocnych i ogranicza pobór energii w godzinach niskiego obciążenia. Dane certyfikowane wydajności wymienników publikuje między innymi program certyfikacji Eurovent dla dry coolerów, co warto sprawdzić przed wyborem konkretnego modelu.

Sterowanie pracą chillera i dry coolera w jednym układzie

Sercem układu z free coolingiem jest zawór trójdrogowy. Przekierowuje on strumień powracającej wody lodowej między chillerem, dry coolerem albo równolegle przez oba urządzenia. W praktyce wyróżniamy trzy tryby: sam chiller, sam dry cooler oraz tryb mieszany, w którym dry cooler wstępnie schładza wodę, a chiller domyka bilans cieplny.
Sterowanie opiera się na pomiarze temperatury powrotu, temperatury zewnętrznej oraz temperatury zasilania zadanej w technologii. Dlatego automatyka musi działać autonomicznie i przełączać tryby bez ingerencji obsługi. Dobrze zaprojektowany układ pracuje samoczynnie przez całą dobę, a służby utrzymania ruchu jedynie monitorują parametry.
Jeśli Twój układ ma już dry cooler, ale w praktyce pracuje wyłącznie chiller, zwykle problemem jest błędna logika sterowania, którą da się skorygować bez wymiany sprzętu.

Najczęstsze błędy w układach z free coolingiem

W warunkach polskiego przemysłu spotykamy powtarzalne błędy, które skutecznie blokują pracę free coolingu lub obniżają jego efektywność. Co więcej, część z nich pojawia się dopiero po pierwszym sezonie zimowym.

• Niedoszacowany dry cooler, którego powierzchnia wymiany nie pozwala oddać pełnej mocy w zakresie temperatur granicznych free coolingu.
• Brak lub niewłaściwe stężenie glikolu w obiegu zewnętrznym, co prowadzi do zamrożenia wymiennika dry coolera w pierwszej fali mrozów.
• Lokalizacja dry coolera w niszy budynku, gdzie powietrze recyrkuluje, a temperatura zasysu jest wyższa od temperatury otoczenia.
• Niedopasowana automatyka, która nie potrafi blokować sprężarki chillera mimo aktywnego dry coolera.
• Pominięte spadki ciśnienia na nowym wymienniku, przez co pompa obiegowa nie utrzymuje przepływu nominalnego.
• Brak izolacji obejścia, która powoduje przekazywanie ciepła między rurociągiem zasilania a powrotem w sekcji free cooling.

Większość z tych usterek diagnozujemy w pierwszej godzinie wizyty serwisowej. Co więcej, korekta zwykle jest tańsza od nowej inwestycji.

FAQ o systemach chłodzenia z free coolingiem

Czy mogę dodać free cooling do starego chillera?

W większości wypadków tak, jednak najpierw potrzebny jest audyt techniczny. Sprawdzamy stan sprężarki, wymiennika oraz sterownika. Jeśli chiller ma więcej niż piętnaście lat, dokładamy zewnętrzną szafę sterowniczą oraz nowy zawór trójdrogowy. Czasem opłacalna staje się regeneracja chillera równolegle z dołożeniem dry coolera, ponieważ jednoczesny zakres prac obniża koszt postoju produkcji.

Jak szybko zwraca się modernizacja systemu chłodzenia o free cooling?

Czas zwrotu zależy od profilu pracy zakładu, mocy chłodniczej oraz cen energii. Dla zakładów pracujących całorocznie z dużym udziałem zimy w obciążeniu rocznym, zwrot mieści się zwykle w przedziale od dwóch do czterech sezonów. W zakładach jednozmianowych okres ten się wydłuża, dlatego każdą inwestycję poprzedzamy analizą rzeczywistych godzin pracy chillera.

Czy free cooling wymaga glikolu w całym układzie?

Glikol pojawia się w obiegu zewnętrznym, który prowadzi przez dry cooler na zewnątrz budynku. Obieg wewnętrzny może pozostać na czystej wodzie, jeśli układ ma rozdzielacz hydrauliczny i wymiennik pośredni. Wybór wariantu wynika z technologii klienta oraz wymagań procesu, ponieważ niektóre maszyny nie tolerują glikolu w obiegu chłodzenia.

Czy dry cooler hałasuje w nocy?

Dry coolery z wentylatorami EC pracują znacznie ciszej od starszych konstrukcji AC. Ponadto sterownik może obniżać prędkość obrotową w trybie nocnym, zwiększając jednocześnie powierzchnię wymiany przez aktywację wszystkich sekcji. Dla obiektów wrażliwych na hałas dobieramy dry coolery niskoobrotowe oraz lokalizujemy je z dala od ścian biurowych.

Podsumowanie i kolejny krok

Modernizacja systemu chłodzenia o funkcję free cooling rzadko ogranicza się do dokupienia dry coolera. W praktyce wymaga audytu hydrauliki, weryfikacji automatyki, doboru wymiennika oraz korekty obejść trójdrogowych. Dlatego najlepsze efekty daje praca z jednym partnerem technicznym, który diagnozuje, projektuje i uruchamia całość.
