Chłodziarka oleju wyłącza się co chwilę. Naprawa cyklującego układu

Chłodziarka oleju wyłącza się co kilka minut, a obrabiarka traci stabilną temperaturę oleju i dokładność? Takie cykliczne włączanie i wyłączanie to sygnał zabezpieczenia, a nie kaprys sterownika. Zaczynamy od odczytu alarmów i przeglądu zerowego, potem usuwamy przyczynę. Zadzwoń: +48 536 577 385. Obsługujemy całą Polskę z Wałsnowa oraz oddziałów w Warszawie i Szczecinie.

Dlaczego chłodziarka oleju wyłącza się sama

Chłodziarka oleju to mały chiller, który chłodzi olej obrabiarki CNC, prasy albo układu hydraulicznego. Jej zadanie jest proste: utrzymać olej w wąskim zakresie wokół temperatury otoczenia. Gdy urządzenie co chwilę staje i rusza ponownie, olej się nagrzewa, a maszyna zaczyna gubić wymiary.

Chłodziarka oleju wyłącza się najczęściej wtedy, gdy zadziała jedno z jej zabezpieczeń: presostat wysokiego albo niskiego ciśnienia, zabezpieczenie termiczne sprężarki, czujnik poziomu oleju albo czujnik przepływu. Sterownik zatrzymuje wtedy pracę, żeby chronić sprężarkę i pompę. Po ostygnięciu albo po wyrównaniu ciśnień urządzenie rusza ponownie i cykl się powtarza.

Operator zwykle widzi objawy bez przyrządów:

• Sprężarka pracuje kilka minut i się wyłącza, potem rusza znowu
• Na wyświetlaczu co jakiś czas pojawia się kod alarmu
• Olej w zbiorniku maszyny jest cieplejszy niż zwykle
• Obudowa jest gorąca, a z kratki wylotowej leci bardzo ciepłe powietrze
• Chłodziarka pracuje głośniej niż dawniej

Takie cyklowanie potrafi trwać tygodniami. Z czasem jednak zabezpieczenie przestaje się samo kasować i maszyna stoi.

Nie warto czekać. Każdy start sprężarki to udar prądowy i chwilowo gorsze smarowanie. Przy kilkudziesięciu startach na godzinę sprężarka zużywa się dużo szybciej niż przy pracy ciągłej. Poza tym ciepły olej zmienia lepkość, a wrzeciono i prowadnice pracują w innej temperaturze niż przy kalibracji maszyny.

Kody alarmów, gdy chłodziarka oleju wyłącza się

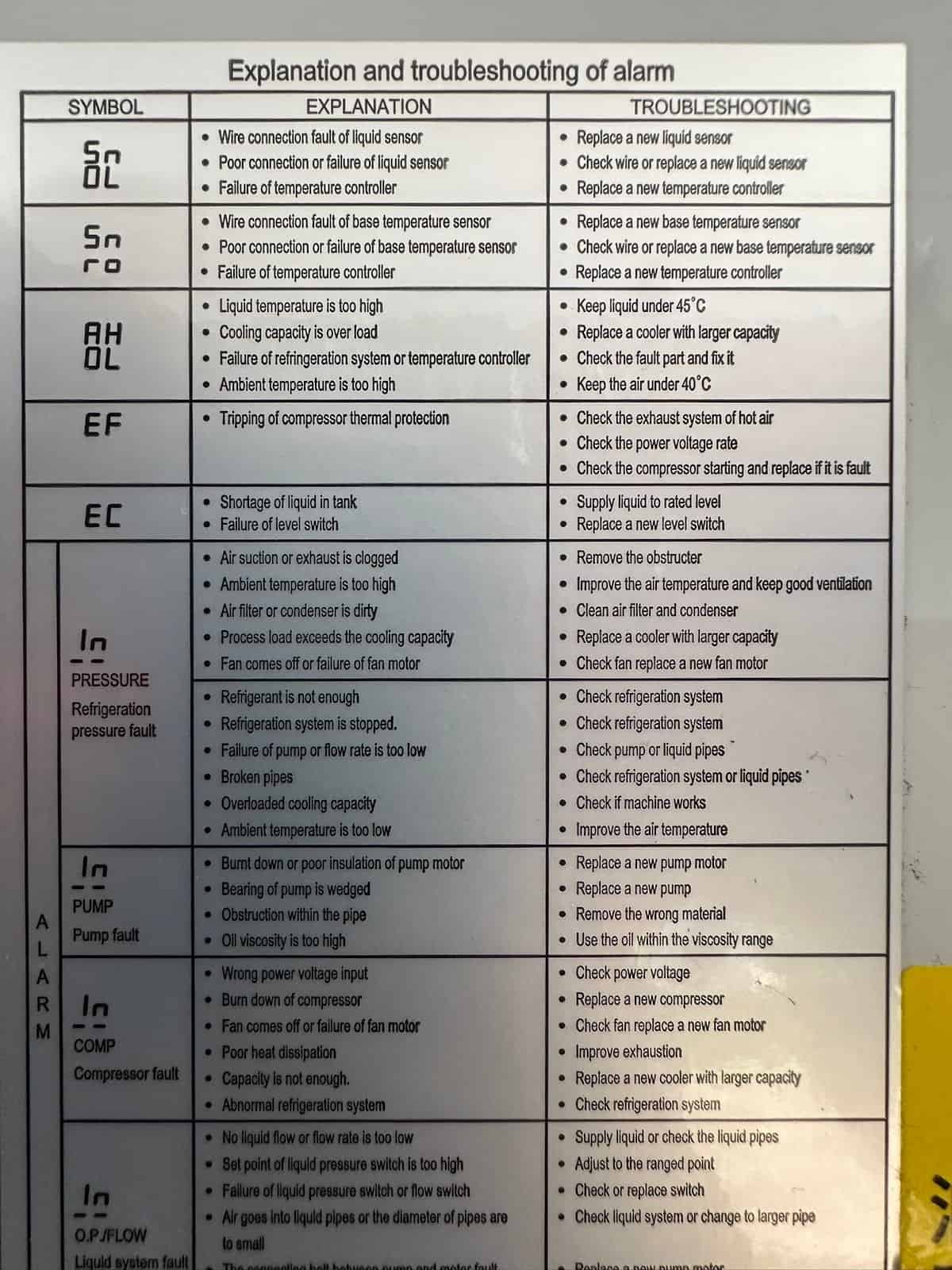

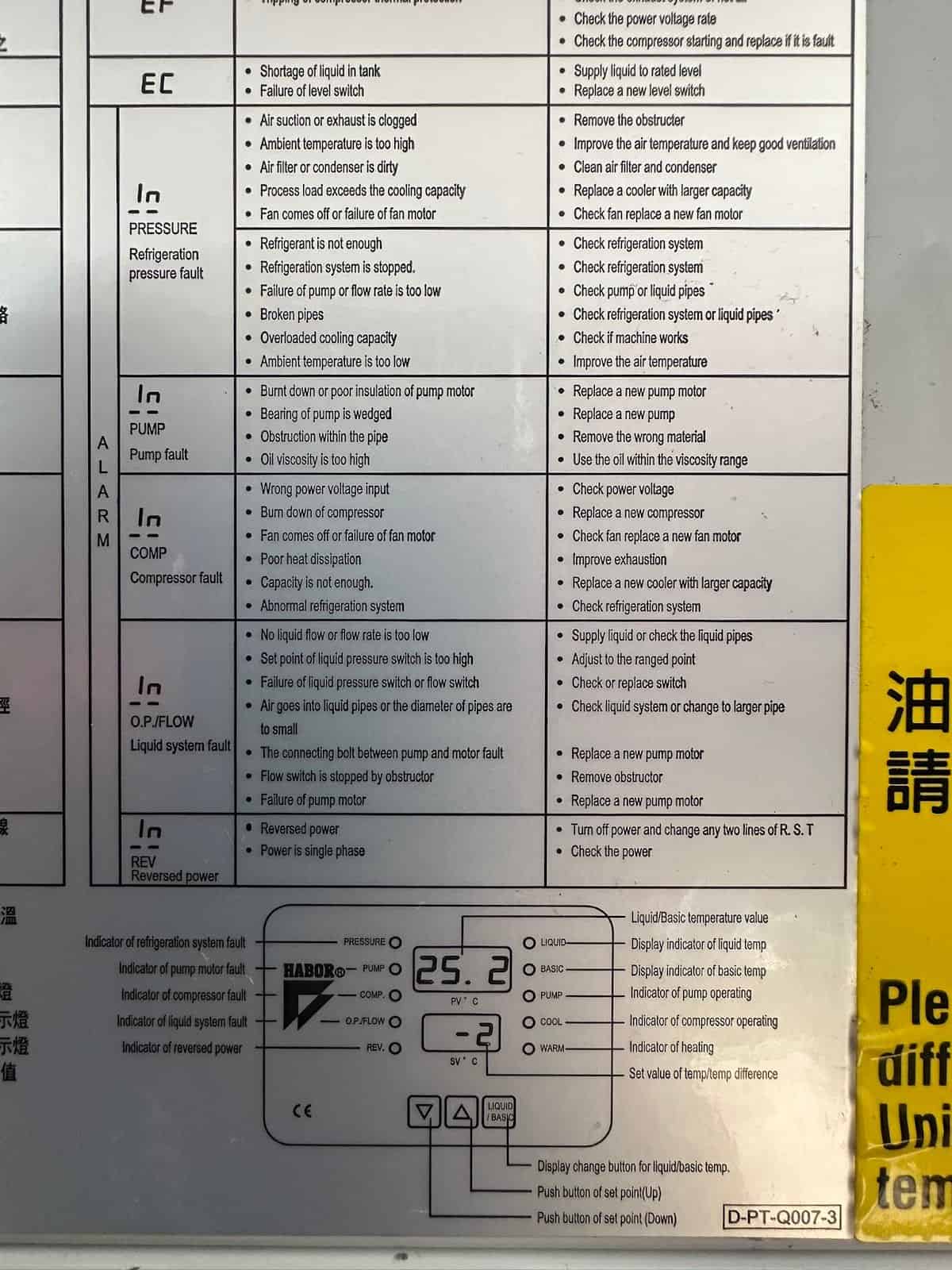

Wiele chłodziarek ma na obudowie tabelę alarmów. Na zdjęciu widać taką tabelę na chłodziarce oleju Habor HBO-750P2TSBM2 z jednego z naszych zleceń. Opisuje ona między innymi błąd ciśnienia w układzie chłodniczym, awarię pompy, awarię sprężarki oraz brak przepływu oleju. Przy każdym symbolu jest lista możliwych przyczyn.

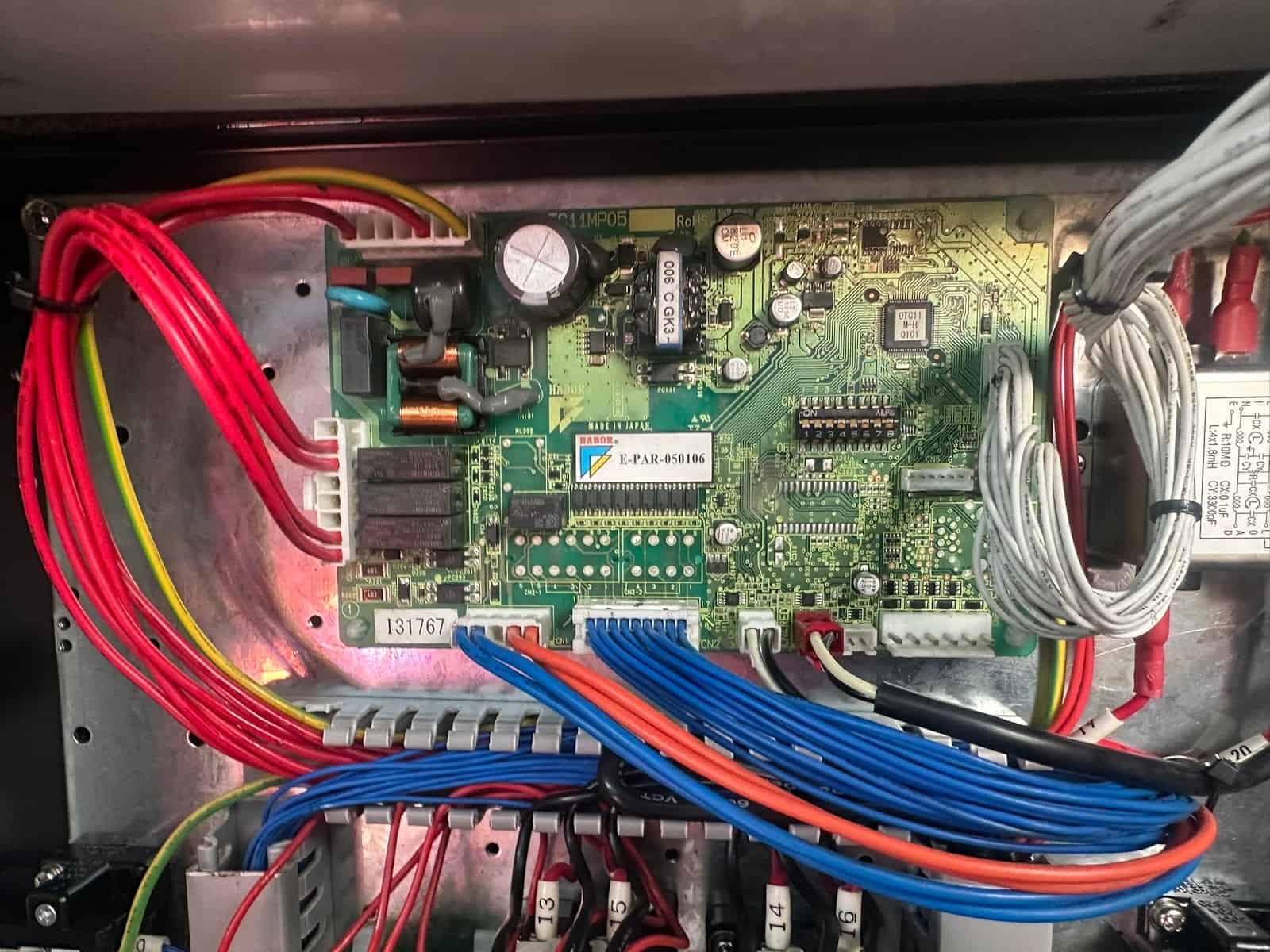

Tabela nie zastąpi jednak technika. Opisy są krótkie, często po angielsku albo po chińsku, a zalecenia typu wymień sterownik bywają mylące. W praktyce sterownik rzadko jest przyczyną. Zwykle tylko poprawnie raportuje, że coś w układzie działa źle.

Dlatego przed telefonem warto zapisać kod z wyświetlacza. Kod nie jest jednak diagnozą. Ten sam alarm ciśnienia może wynikać z brudnego skraplacza, z braku czynnika albo z uszkodzonego wentylatora. Przyczynę potwierdzają dopiero pomiary. Ogólne zasady pracy z tymi urządzeniami opisujemy na stronie serwis chłodziarek do oleju.

Najczęstsze przyczyny, gdy chłodziarka oleju wyłącza się

Przyczyn cyklowania jest zwykle kilka. Najpierw sprawdzamy te, które obsługa widzi gołym okiem, potem przechodzimy do pomiarów:

• Skraplacz zapchany pyłem i mgłą olejową z hali
• Wentylator skraplacza, który zwalnia albo staje
• Zatkany filtr oleju i za mały przepływ przez wymiennik
• Pompa oleju, która traci wydajność albo zasysa powietrze
• Niedobór czynnika po nieszczelności
• Uszkodzony czujnik temperatury albo presostat
• Zła kolejność faz zasilania po przestawieniu maszyny

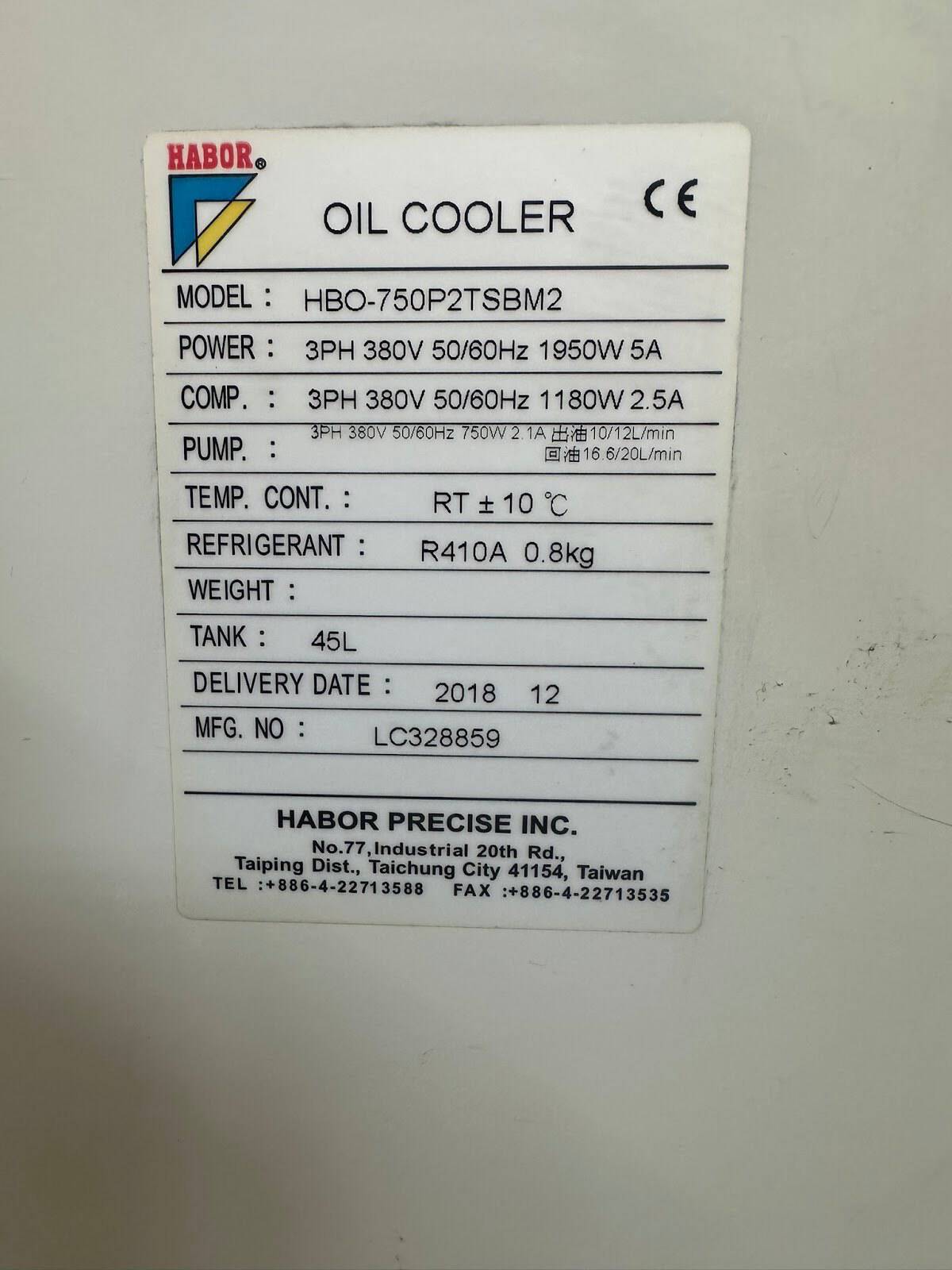

W chłodziarce z naszego zdjęcia tabliczka znamionowa podaje czynnik R410A w ilości 0,8 kg oraz zasilanie trójfazowe 380 V. Przy tak małym napełnieniu nawet niewielka nieszczelność szybko zmienia ciśnienia w układzie. W efekcie presostat wyłącza sprężarkę, a po chwili pozwala jej ruszyć.

Osobny przypadek to lato. Gdy w hali robi się bardzo ciepło, skraplacz oddaje ciepło do gorącego powietrza. Jeśli dodatkowo jest zabrudzony, ciśnienie skraplania rośnie i zadziała zabezpieczenie wysokiego ciśnienia. Chłodziarka oleju wyłącza się wtedy głównie w południe, a rano pracuje poprawnie. Taki rozkład alarmów w czasie wiele mówi o przyczynie.

Zła kolejność faz zdarza się najczęściej po przestawieniu maszyny albo po pracach elektrycznych w rozdzielni. Wtedy sprężarka lub pompa nie rusza prawidłowo, a sterownik zgłasza błąd. To prosta rzecz do sprawdzenia, ale bez pomiaru łatwo ją przeoczyć.

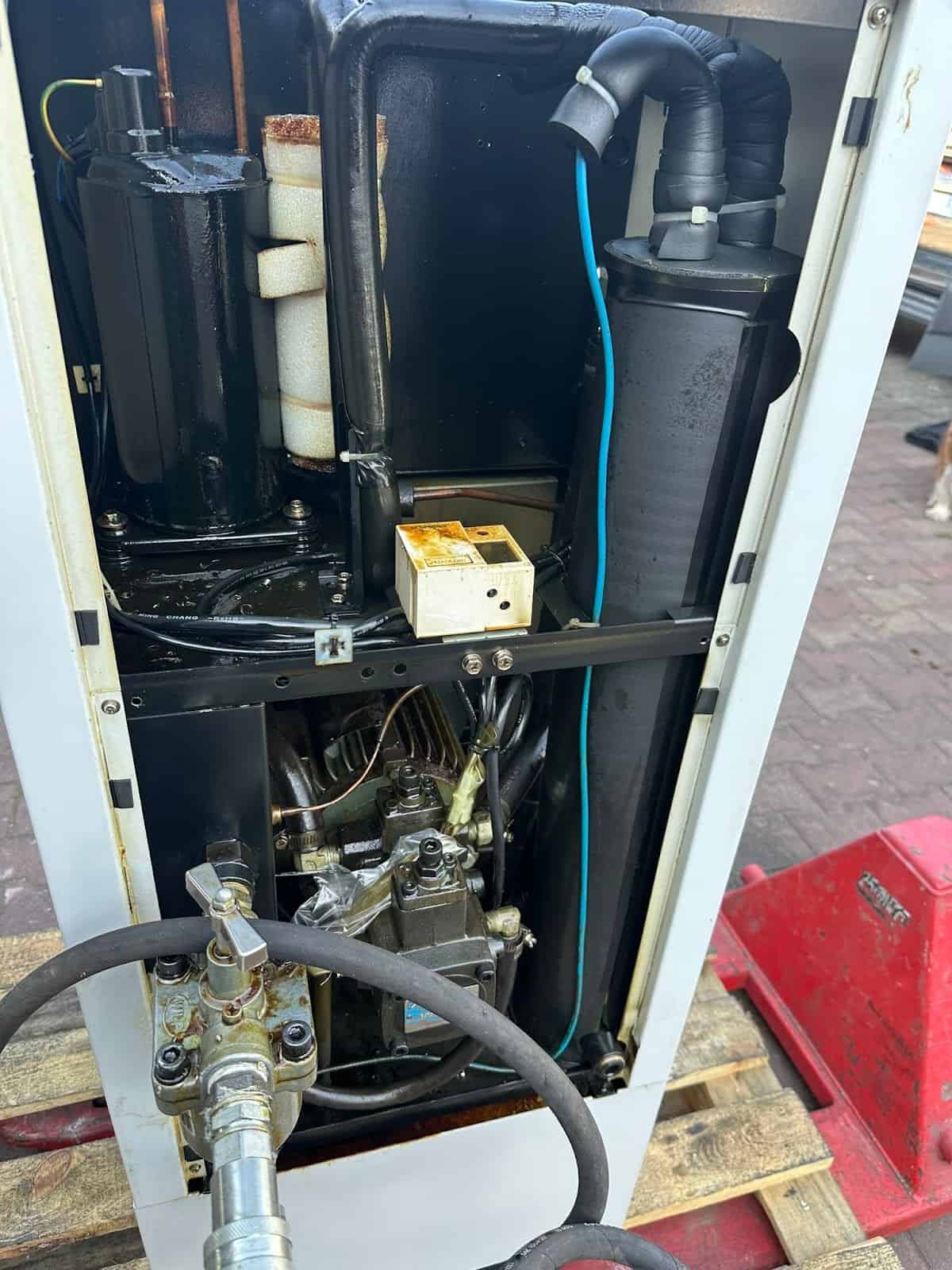

Co sprawdzamy podczas przeglądu zerowego

Każdą naprawę poprzedza przegląd zerowy. To ocena stanu urządzenia, odczyt sterownika i pomiar parametrów pracy, zakończone protokołem. Chłodziarka oleju wyłącza się z konkretnego powodu, więc nie wymieniamy części na próbę.

Na liście kontrolnej mamy między innymi:

• Historię alarmów w sterowniku
• Pompę oleju i przepływ przez wymiennik
• Filtr oleju i stan zbiornika
• Wymiennik olej czynnik
• Prąd sprężarki w porównaniu z tabliczką
• Skraplacz, wentylator i temperaturę powietrza przy wlocie
• Czujniki, presostaty i kolejność faz

Kontrola szczelności wynika osobno z przepisów F-gazowych, zależy od napełnienia układu i jest odrębną usługą. Parametry sprężarek i czynnika porównujemy z kartami katalogowymi producentów, na przykład z danymi sprężarek Copeland.

Po przeglądzie dostajesz protokół z odczytanymi parametrami, listą usterek i zaleceniami. Na jego podstawie przygotowujemy ofertę na prace. Jeśli w trakcie prac ujawnią się dodatkowe usterki, informujemy o nich i czekamy na Twoją akceptację.

Warsztat w Wałsnowie i koszt naprawy

Chłodziarki oleju są na tyle małe, że rekomendujemy przywiezienie ich na nasz warsztat w Wałsnowie. Tam mamy stanowisko testowe i możemy sprawdzić urządzenie pod obciążeniem. Przy obrabiarce zwykle brakuje miejsca, a na hali jest pył. Transport jest po stronie klienta. Gdy urządzenia nie da się zdemontować, przyjeżdża mobilna grupa serwisowa.

Na warsztacie podłączamy chłodziarkę do obiegu testowego i obserwujemy cykle pracy sprężarki. Mierzymy ciśnienia, prądy i temperatury oleju na wejściu i wyjściu. Dzięki temu widzimy, w którym momencie chłodziarka oleju wyłącza się i dlaczego.

Po pracach chłodziarka przechodzi próbę na stanowisku testowym. Dopiero gdy pracuje stabilnie, bez cyklowania i bez alarmów, wydajemy ją klientowi razem z protokołem. Podłączenie do maszyny i uruchomienie u klienta to osobny zakres, który możemy wykonać na miejscu.

Koszt prac po diagnostyce zależy od kilku rzeczy:

• Rodzaj uszkodzenia wskazany w protokole
• Ilość czynnika do odzysku i napełnienia
• Części i termin ich dostawy
• Liczba roboczogodzin
• Kontrola szczelności i próżnia, jeśli są potrzebne

Wiążąca jest oferta przygotowana po zgłoszeniu. Protokół jest też podstawą decyzji: naprawa czy nowa jednostka. Jeśli naprawa się nie opłaca, dział handlowy dobierze nowe urządzenie, tel. +48 530 805 705. O innych typach urządzeń do chłodzenia maszyn piszemy na stronie chłodziarki przemysłowe.

Pytania i odpowiedzi o cyklującą chłodziarkę

Czy mogę dalej pracować, gdy chłodziarka oleju wyłącza się co chwilę?

Krótko tak, ale ryzykujesz. Olej się nagrzewa, maszyna traci dokładność, a sprężarka przy częstych startach szybciej się zużywa. Lepiej zgłosić problem, zanim zabezpieczenie zablokuje urządzenie na stałe.

Czy wystarczy wyczyścić skraplacz?

Czasem tak, bo zapchany skraplacz to częsta przyczyna. Jeśli jednak po czyszczeniu alarm wraca, przyczyna leży głębiej, na przykład w ilości czynnika, w pompie albo w czujnikach.

Czy sprzedajecie części do chłodziarek oleju?

Nie sprzedajemy części osobno. Montujemy je wyłącznie w ramach prac, które sami wykonujemy, po przeglądzie zerowym.

Czy przyjmujecie chłodziarki różnych marek?

Tak. Pracujemy na chłodziarkach Habor, Kaukan i wielu innych. Przy nieznanej marce zaczynamy od tabliczki znamionowej.

Ile trwa naprawa na warsztacie?

Czas prac podajemy w ofercie jako szacunek. Zależy on głównie od dostępności części. Prace prowadzimy jednym ciągiem, ale przy ukrytych usterkach mogą się wydłużyć.

Co przygotować przed zgłoszeniem

Przed telefonem zbierz kilka informacji. Dzięki nim szybciej przygotujemy wycenę:

• Zdjęcie tabliczki znamionowej chłodziarki
• Kod alarmu z wyświetlacza
• Opis objawu i od kiedy występuje
• Typ maszyny, którą chłodziarka obsługuje
• Informację, czy możesz przywieźć urządzenie na warsztat

Przyda się też informacja, jak często chłodziarka się wyłącza i o jakich porach dnia. Jeśli w zakładzie pracuje kilka takich jednostek, napisz, ile ich jest. Wtedy możemy zaplanować przegląd wszystkich urządzeń w jednym terminie i ustalić regularne przeglądy w ramach umowy przeglądowej.
