Zbiornik buforowy: po co jest w instalacji

Bufor to zbiornik włączony w obieg między chillerem a odbiornikami, który zwiększa pojemność wodną instalacji. Dzięki temu sprężarki załączają się rzadziej i pracują dłużej, a temperatura wody jest stabilna przy zmiennym obciążeniu. Chiller nie wchodzi wtedy w cykle krótkiego startu i stopu, które najbardziej skracają życie sprężarek. Dodatkowo zbiornik wyrównuje chwilowe szczyty poboru chłodu, na przykład przy starcie kilku maszyn naraz, więc odbiorniki dostają wodę o stałej temperaturze.

Problem pojawia się najczęściej tam, gdzie rurociągi są krótkie, a odbiornik mały. Na przykład chiller 100 kW z instalacją o pojemności 150 litrów schładza całą wodę w kilkadziesiąt sekund. Sprężarka startuje więc, wyłącza się i po chwili startuje ponownie. Producenci sprężarek, między innymi Copeland, podają minimalny czas pracy i maksymalną liczbę startów na godzinę, a bufor pozwala te wartości dotrzymać.

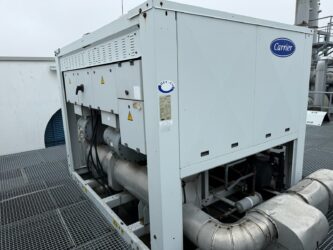

Zdjęcia poniżej pokazują zbiorniki buforowe i instalacje, które montowaliśmy albo serwisowaliśmy.

Objawy, które widać bez przyrządów

Brak bufora albo za mały bufor widać w pracy chillera, zanim ktokolwiek policzy pojemność instalacji. Zwróć uwagę na poniższe sygnały.

• Sprężarka startuje i zatrzymuje się co minutę albo dwie.
• Temperatura wody waha się o kilka stopni w ciągu minuty, a maszyna zgłasza alarm.
• Sterownik chillera pokazuje alarm zbyt częstych startów albo blokadę czasową.
• Styczniki sprężarek wymieniane są częściej niż w podobnych instalacjach.
• Po dołączeniu nowej maszyny do obiegu chiller przestał trzymać nastawę.
• Pompa pracuje, jednak część odbiorników dostaje za ciepłą wodę.

Krótkie cykle to najczęstszy objaw. Wahania temperatury wskazują natomiast na to, że pojemność wody nie nadąża za zmianami obciążenia, na przykład przy wtryskarkach i laserach. Ostatni objaw oznacza zwykle źle dobrane sprzęgło hydrauliczne albo brak wyrównania przepływów między obiegami. Częste wymiany styczników to z kolei skutek, a nie przyczyna, bo każdy start sprężarki zużywa styki. Jeśli alarm wraca po skasowaniu, zapisz jego kod i godzinę.

Jak dobrać pojemność zbiornika buforowego

Orientacyjna zasada dla chillerów ze sprężarkami spiralnymi to 7 do 10 litrów pojemności układu na 1 kW mocy chłodniczej. Przy procesach o szybko zmieniającym się obciążeniu, czyli przy wtryskarkach, laserach i piecach indukcyjnych, liczymy 10 do 15 litrów na 1 kW.

1. Policz pojemność instalacji. Do pojemności liczy się woda w rurociągach, wymiennikach i odbiornikach.
2. Sprawdź wymagania sprężarki. Producent podaje minimalny czas pracy, zwykle 3 do 5 minut.
3. Policz brakującą pojemność. Bufor uzupełnia różnicę między tym, co instalacja ma, a tym, czego potrzebuje sprężarka.
4. Dobierz ciśnienie i przyłącza. Sprawdzamy ciśnienie robocze zbiornika oraz miejsce włączenia, czyli szeregowo na powrocie albo jako sprzęgło hydrauliczne.
5. Dobierz osprzęt. Izolacja przeciw roszeniu, odpowietrznik, spust i naczynie wzbiorcze dobrane do nowej, większej pojemności.

Przykład: chiller 100 kW z rurociągami o pojemności 150 litrów potrzebuje bufora około 600 do 850 litrów. Przy chillerach z własnym modułem hydraulicznym często wystarczy natomiast mniejszy zbiornik dopełniający. Bufor dobieramy razem z całą instalacją wody lodowej, bo zmiana pojemności wpływa też na pompę i naczynie wzbiorcze.

Czego nie robić przy doborze

Zbyt mały bufor nie rozwiązuje problemu, a zbyt duży zajmuje miejsce i wydłuża dochodzenie do nastawy po rozruchu. Nie dobieramy więc zbiornika z katalogu na oko, tylko na podstawie pomiarów i czasu pracy sprężarki ze sterownika. Przy glikolu uwzględniamy ponadto większą lepkość cieczy, o czym piszemy na stronie chłodzenie glikolem.

Montaż i serwis bufora krok po kroku

Każdy montaż poprzedza przegląd zerowy instalacji. Dzięki temu pojemność i miejsce włączenia zbiornika wynikają z pomiarów, a nie z przypuszczeń.

1. Zgłoszenie. Podajesz model chillera, objaw, rodzaj odbiorników i adres obiektu.
2. Oferta na diagnostykę. Otrzymujesz cenę przeglądu zerowego z dojazdem.
3. Przegląd zerowy. Mobilna grupa serwisowa odczytuje liczniki startów ze sterownika, a następnie mierzy przepływ i temperatury.
4. Protokół. Zapisujemy pojemność instalacji, czas cyklu sprężarki i zalecaną pojemność bufora.
5. Oferta na prace. Wyceniamy zbiornik, armaturę, izolację i robociznę, a zakres wybierasz Ty.
6. Montaż i rozruch. Po włączeniu bufora odpowietrzamy układ i sprawdzamy czas cyklu sprężarki pod obciążeniem.

Termin prac ustalamy po akceptacji oferty. Istniejące zbiorniki serwisujemy razem z chillerem: sprawdzamy szczelność, izolację, odpowietrznik, spust i stan wody albo glikolu. Opis tych prac znajdziesz na stronie serwis agregatów wody lodowej.

Ile kosztuje zbiornik buforowy z montażem

Przegląd zerowy instalacji kosztuje 1 800 do 2 500 zł netto, a dojazd 3,20 zł netto za kilometr w obie strony od najbliższego oddziału. W cenie są pomiary, odczyt sterownika i protokół z zalecaną pojemnością bufora.

Cenę zbiornika i montażu podajemy w ofercie po przeglądzie, ponieważ zależy od pojemności, ciśnienia, materiału i miejsca włączenia. Robocizna to 500 zł netto za roboczogodzinę jednego serwisanta i 750 zł netto za zespół. Jeśli instalacja pracuje na glikolu, badanie płynu kosztuje 1 280 zł netto. Oferta jest ważna 7 dni.

Zbiornik dobieramy pod konkretną instalację, dlatego nie sprzedajemy samych zbiorników bez doboru. O dostępne pojemności i terminy zapytaj dział handlowo-serwisowy: +48 530 805 705. Zbiornik buforowy często łączymy z pracami przy naprawie chillera, bo krótkie cykle zwykle zdążyły już zużyć styczniki.

Pytania i odpowiedzi

Ile litrów bufora na 1 kW mocy chillera?

Orientacyjnie 7 do 10 litrów pojemności całego układu na 1 kW, a przy szybko zmiennym obciążeniu 10 do 15 litrów. Od tej wartości odejmujemy pojemność rurociągów i odbiorników. Dokładną liczbę podajemy w protokole po pomiarach.

Czy zbiornik buforowy potrzebuje izolacji?

Tak, bo przy wodzie lodowej zbiornik bez izolacji rosi i koroduje, a instalacja traci chłód. Stosujemy izolację paroszczelną o grubości dobranej do temperatury wody. Przy glikolu poniżej zera izolacja jest jeszcze ważniejsza.

Bufor szeregowy czy sprzęgło hydrauliczne?

Bufor szeregowy na powrocie wystarcza, gdy przepływ przez chiller i odbiorniki jest podobny. Sprzęgło hydrauliczne stosujemy, gdy obiegi mają różne przepływy albo kilka pomp. Wybór zapisujemy w protokole po pomiarze przepływów.

Czy podacie cenę przez telefon?

Nie, ponieważ bez pomiarów nie znamy pojemności instalacji ani czasu cyklu sprężarki. Najpierw wykonujemy przegląd zerowy, a potem wysyłamy ofertę. Dzięki temu nie płacisz za zbiornik, który jest za mały albo za duży.

Czy bufor pomoże przy chillerze z modułem hydraulicznym?

Często tak, chociaż moduł hydrauliczny ma już własny mały zbiornik. Przy krótkich rurociągach i małym odbiorniku dokładamy zbiornik dopełniający. Sprawdzamy to na podstawie liczby startów sprężarki ze sterownika.
