Serwis chillera Darpin SA-27-N przy wtryskarce
Serwis chillera Darpin SA-27-N przy wtryskarce

Serwis chillera Darpin SA-27-N przy wtryskarce

4.2
(10)

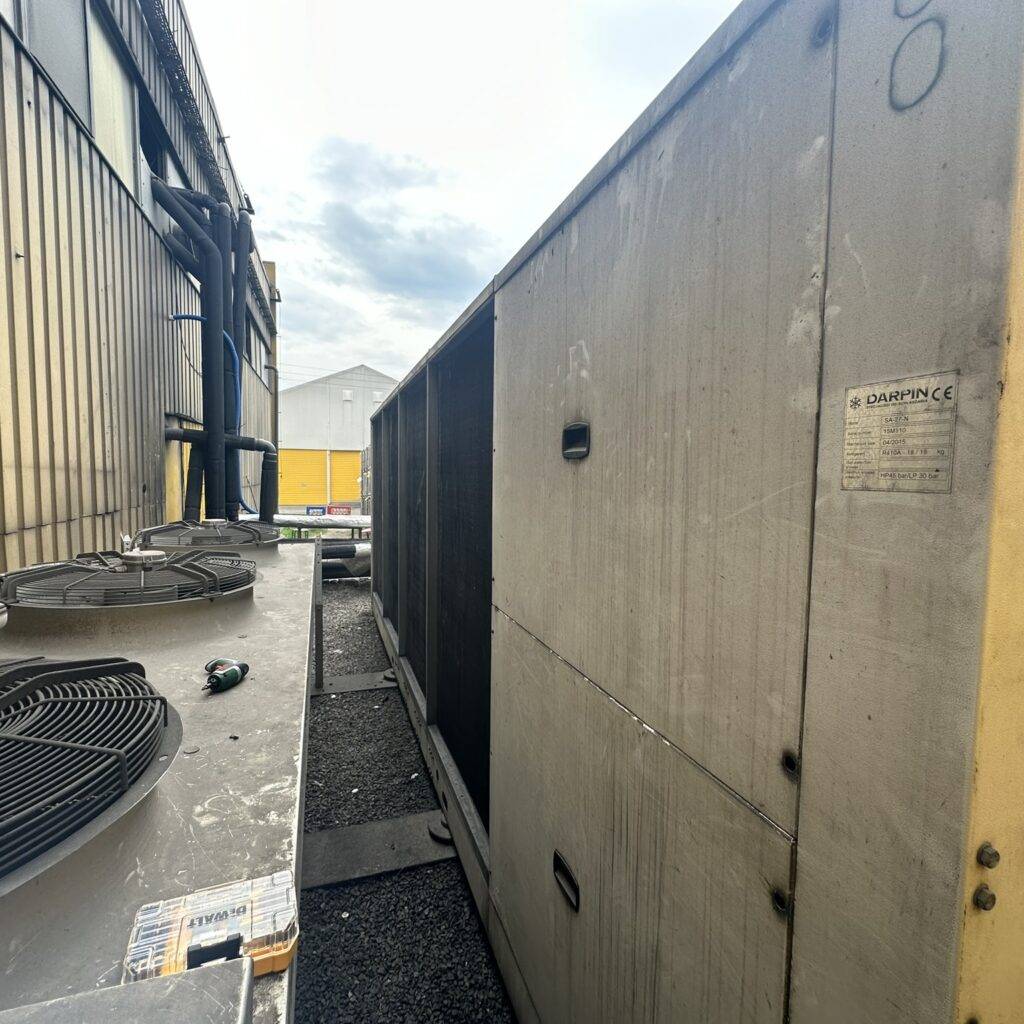

Główna jednostka chłodnicza SA-27-N w szafie serwisowej, widoczne układy i przewody.

Chiller przy wtryskarce pracuje wtedy, gdy pracuje produkcja, czyli często na trzy zmiany. Darpin SA-27-N to właśnie taki agregat: chłodzony powietrzem chiller procesowy o mocy kilkudziesięciu kW, który stoi przy maszynach i liniach pakujących. Co więcej, gdy staje, staje cała linia. Dlatego serwis chillera Darpin opisujemy tu od strony kalendarza: co robić codziennie, co przed latem, a kiedy wezwać technika.

Darpin SA-27-N w skrócie

Przede wszystkim urządzenie ma sprężarki scroll, zawór rozprężny, parownik płytowy i skraplacz lamelowy z wentylatorami osiowymi. Moduł hydrauliczny obejmuje zbiornik, pompę, filtr i czujnik przepływu, a sterownik zapisuje historię alarmów i nastawy temperatury. Z kolei czynnik to R407C albo R410A, zależnie od wersji, co zawsze sprawdzamy na tabliczce. Podzespoły obiegu są typowe dla tej klasy urządzeń, na przykład sprężarki Copeland, więc części zwykle nie wymagają długiego oczekiwania.

Kalendarz obsługi chillera przy wtryskarce

KiedyKtoCo zrobić
CodziennieOperatorRzut oka na temperaturę wody i alarmy na sterowniku
Co tydzieńOperatorPoziom wody w zbiorniku, kolor i zapach medium
Co miesiącUtrzymanie ruchuFiltr wody, czystość wlotu powietrza na skraplacz
Przed latemSerwisMycie skraplacza, pomiar ciśnień, test wentylatorów
Raz w rokuSerwisKontrola szczelności, zabezpieczeń i pompy, protokół

Serwis chillera Darpin przy wtryskarce najczęściej zaczyna się od tego samego problemu. Najwięcej awarii zaczyna się od pyłu z tworzyw. W praktyce osiada na lamelach skraplacza, podnosi ciśnienie skraplania i latem kończy się alarmem wysokiego ciśnienia.

Objawy i ich przyczyny

Najczęściej wzywa się nas do tych sytuacji:

  • Alarm wysokiego ciśnienia w upały, zwykle przez zapchany skraplacz.
  • Alarm przepływu zaraz po załączeniu, spowodowany zapchanym filtrem albo zużytą pompą.
  • Sprężarka, która załącza się i wyłącza co kilkadziesiąt sekund, co często oznacza niedobór czynnika lub złą nastawę.
  • Olej przy zaworach serwisowych, czyli ślad nieszczelności.
  • Osad w zbiorniku i spadający poziom wody bez widocznego wycieku.
  • Maszyna zgłaszająca za wysoką temperaturę wody przy pełnej produkcji.

Serwis chillera Darpin: jak wygląda wizyta

Serwis chillera Darpin: poglądowa pompa obiegowa w module hydraulicznym
Nowa pompa obiegowa w module hydraulicznym. Zdjęcie z serwisu innego, podobnej wielkości chillera procesowego

Zaczynamy od przeglądu zerowego. Najpierw odczytujemy alarmy, mierzymy ciśnienia, przegrzanie oraz prądy sprężarki, pompy i wentylatorów. Następnie czyścimy skraplacz i filtr wody, a także sprawdzamy wentylatory i pompę. Potem szukamy nieszczelności detektorem, a przy wycieku wykonujemy próbę azotem i naprawę.

Następnie kolejny etap to zabezpieczenia: presostaty, czujnik przepływu, kontrola kolejności faz i czujniki temperatury. Jeśli trzeba, wymieniamy czujnik, zawór, pompę, stycznik lub sprężarkę, a układ napełniamy czynnikiem według tabliczki. Ponadto wszystkie części dostarczamy wyłącznie z montażem. Na koniec uruchamiamy chiller razem z maszyną, sprawdzamy wydajność i spisujemy protokół z wpisem do CRO.

Woda w obiegu a pompa obiegowa

Osad w zbiorniku i zapchane filtry to najczęstsza przyczyna alarmów przepływu, a w konsekwencji szybszego zużycia, bo pompa obiegowa pracuje wtedy z dużym oporem. Tymczasem woda z kranu zostawia kamień w kanałach form i w wymienniku płytowym, dlatego lepiej sprawdza się woda demineralizowana z inhibitorem lub mieszanina glikolu, jeśli chiller stoi na zewnątrz. Dlatego medium wymieniamy w ramach usługi, razem z płukaniem obiegu.

Naprawić czy wymienić chiller procesowy

Chiller Darpin opłaca się naprawiać, gdy sprężarka i wymienniki są sprawne, bo pompa, czujnik czy czyszczenie to ułamek ceny nowego urządzenia. Zupełnie inaczej jest jednak, gdy spalona sprężarka zbiega się z nieszczelnym parownikiem. Wtedy przedstawiamy klientowi obie drogi, z kosztami i czasem realizacji, a decyzję zostawiamy jemu.

Serwis chillera Darpin: co przygotować przed telefonem

Przyda się zdjęcie tabliczki znamionowej z modelem, czynnikiem i ładunkiem, kody alarmów ze sterownika oraz opis tego, co dzieje się po ich skasowaniu. Poza tym warto też podać nastawę temperatury wody, typ maszyny, którą chłodzi chiller, i datę ostatniego przeglądu. Dzięki temu technik przyjeżdża z właściwymi częściami.

Koszt serwisu i organizacja

Przegląd zerowy z protokołem kosztuje od 1 800 do 2 500 zł netto, a dojazd 3,20 zł netto za kilometr. Natomiast roboczogodzina to 500 zł netto przy jednym techniku i 750 zł netto przy zespole. Mały agregat można przywieźć do Wałsnowa, gdzie diagnostyka warsztatowa kosztuje 1 200 zł netto. Ofertę naprawy przygotowujemy z ważnością 7 dni.

Ekipy wyjeżdżają z Wałsnowa i ze Szczecina, od poniedziałku do soboty 8:00 do 16:00. Gdy produkcja nie może czekać, chłodzenie zastępcze zapewnia spółka z naszej grupy. Termin kolejnego przeglądu policzysz w kalkulatorze przeglądów, a o chłodzeniu maszyn piszemy przy wtryskarkach Engel i w dziale naprawa chillerów.

Zużyta pompa obiegowa po demontażu z chillera
Zużyta pompa po demontażu, zdjęcie poglądowe z innego chillera procesowego
Rozdzielnica chillera procesowego, poglądowo do serwisu chillera Darpin
Rozdzielnica małego chillera procesowego, poglądowo
Sprężarka i wymiennik płytowy w chillerze procesowym
Sprężarka i wymiennik płytowy w chillerze procesowym podobnej klasy

Pytania i odpowiedzi

Czy serwisujecie chillery Darpin bez dokumentacji?

Tak. Parametry odczytujemy z tabliczki i schematu w rozdzielnicy, a nastawy dobieramy do maszyny, którą chłodzi chiller.

Jak często czyścić skraplacz chillera przy wtryskarkach?

Co najmniej przed każdym latem, a w zapylonej hali nawet co kwartał. Czysty skraplacz to mniej alarmów wysokiego ciśnienia w upały.

Czy naprawiacie chillery Darpin w warsztacie?

Tak. Mały agregat można dostarczyć do Wałsnowa, gdzie diagnostyka warsztatowa kosztuje 1 200 zł netto.

Czy chiller Darpin SA-27-N wymaga wpisu do CRO?

Tak, gdy ładunek przekracza 5 t ekwiwalentu CO2, czyli około 2,8 kg R407C lub 2,4 kg R410A. Wtedy kontrola szczelności przypada co 12 miesięcy.

Skąd przyjeżdża ekipa serwisowa?

Ekipy wyjeżdżają z Wałsnowa i ze Szczecina. Pracujemy od poniedziałku do soboty w godzinach 8:00 do 16:00.
