Chłodzenie wtryskarek Engel – kiedy układ chłodzenia decyduje o jakości produkcji

Chłodzenie wtryskarek Engel to jeden z krytycznych parametrów procesu wtrysku tworzyw sztucznych – nieprawidłowa temperatura formy lub cylindra prowadzi bezpośrednio do wad wyprasek, wydłużenia cyklu i nieplanowanych przestojów. Agregat wody lodowej podający schłodzony czynnik do obwodów formy, hydrauliki i strefy zasilania musi pracować stabilnie przez całą zmianę produkcyjną, by maszyna zachowywała powtarzalność procesu.

W praktyce serwisowej obserwujemy, że problemy z chłodzeniem wtryskarek Engel rzadko pojawiają się nagle. Przez tygodnie lub miesiące układ wysyła sygnały ostrzegawcze: powoli rosnąca temperatura na powrocie czynnika, coraz częstsze alarmy przekroczenia zadanej wartości, stopniowe wydłużanie się czasu chłodzenia formy. Kiedy maszyna w końcu staje, straty są już liczone w dziesiątkach godzin przestoju i setkach odrzuconych wyrobów.

Jeśli obsługujesz park maszyn Engel i widzisz pierwsze symptomy niestabilności chłodzenia, skontaktuj się z naszym Działem Technicznym zanim dojdzie do awarii. Diagnostykę przeprowadzamy na miejscu, bez demontażu głównych podzespołów instalacji.

Jak zbudowany jest układ chłodzenia wtryskarki Engel

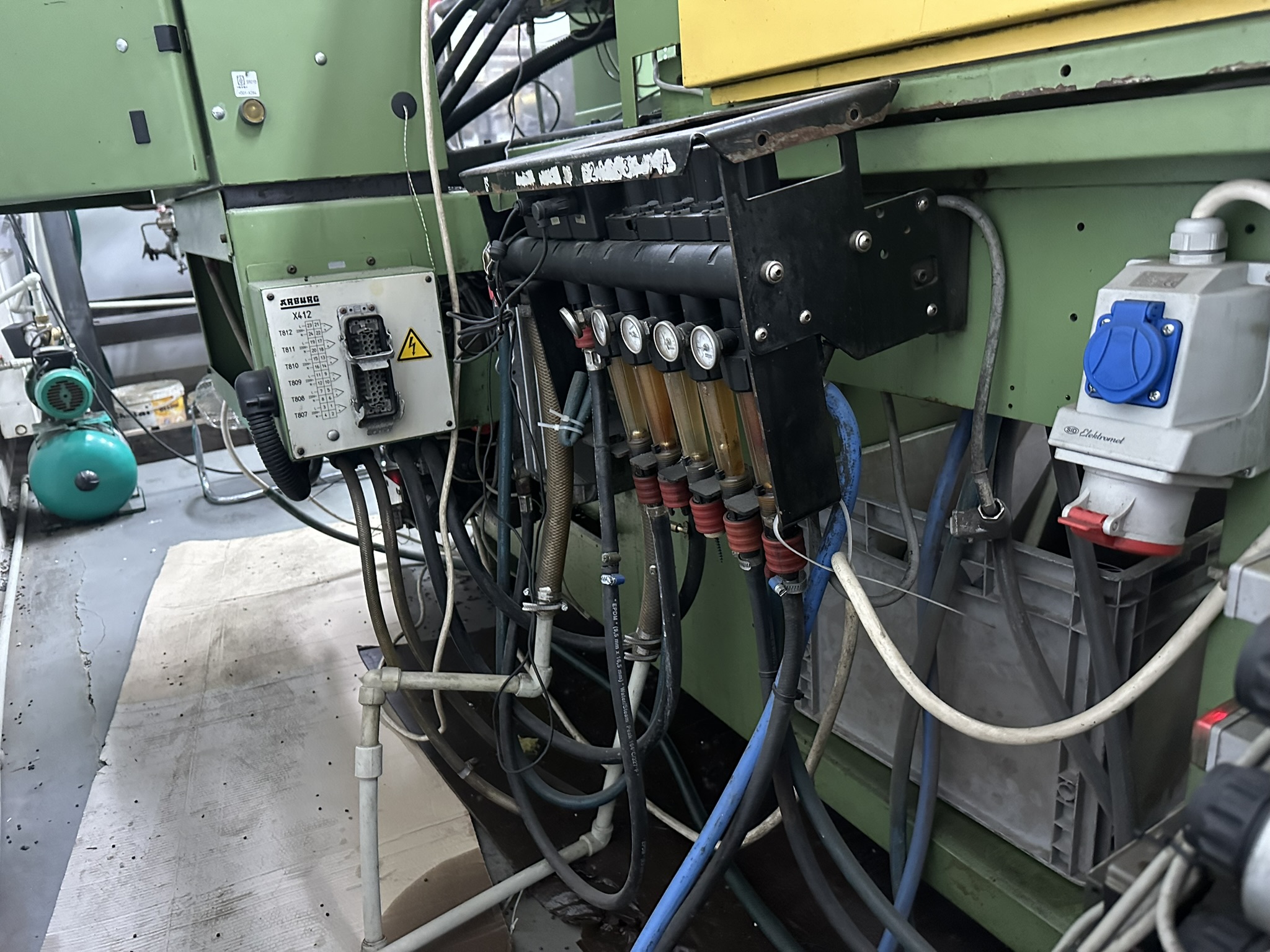

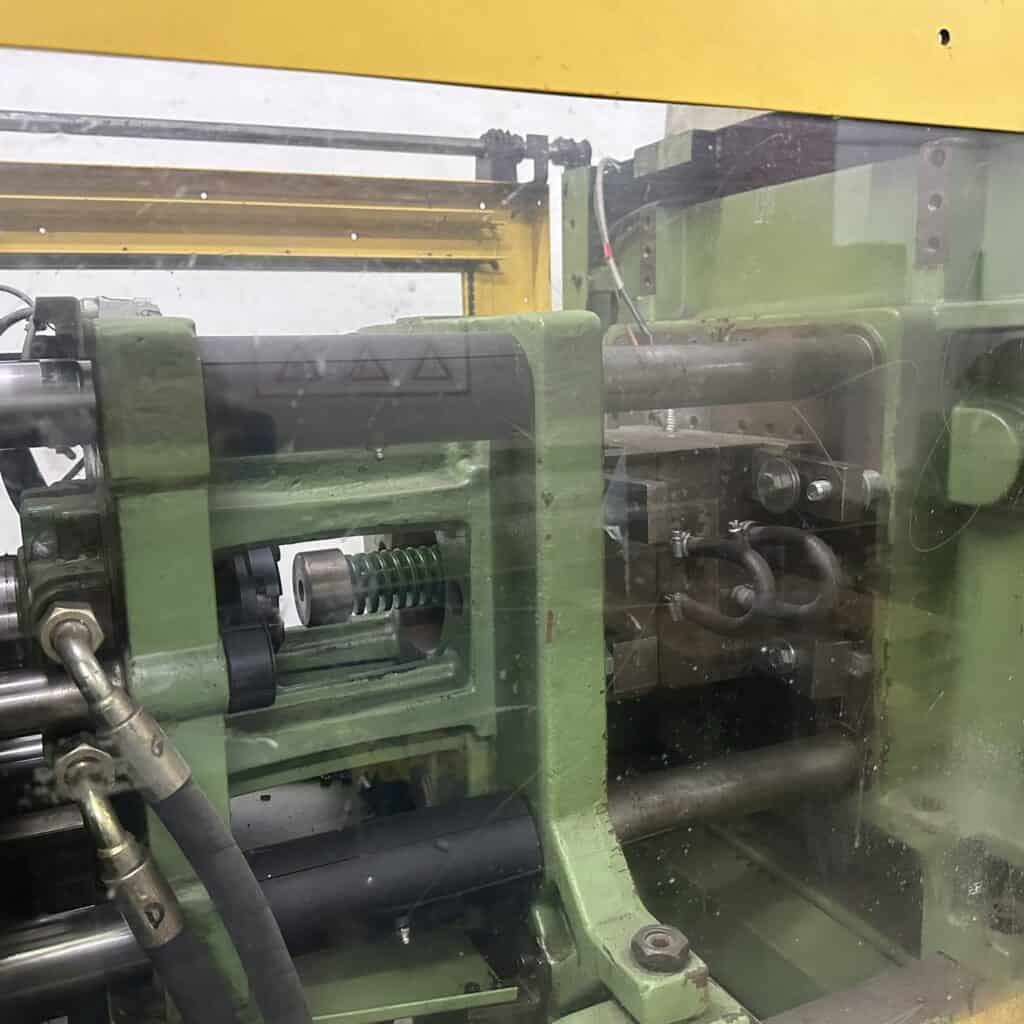

Wtryskarki Engel wymagają jednoczesnego chłodzenia kilku niezależnych obwodów. Forma wtryskowa pobiera największy strumień zimnej wody – temperatura zasilania formy decyduje o czasie zestalania tworzywa i jakości powierzchni wypraski. Układ hydrauliczny maszyny generuje ciepło podczas pracy siłowników, dlatego olej hydrauliczny wymaga stałego odprowadzenia ciepła, by nie utracił właściwości smarnych. Strefa zasilania i pierwsza sekcja cylindra ślimaka potrzebują chłodzenia, by tworzywo nie topniało przedwcześnie przed strefą uplastycznienia.

Za chłodzenie wtryskarek odpowiada agregat wody lodowej lub sieć centralnej instalacji wody lodowej zasilającej grupę maszyn. Czynnik obiegowy, najczęściej woda demineralizowana lub roztwór glikolu etylenowego, krąży między agregatem a maszyną za pośrednictwem pomp obiegowych, zaworów regulacyjnych i rozdzielaczy. Temperatura zasilania mieści się zwyczajowo w zakresie 8-18 stopni Celsjusza, zależnie od wymagań procesu i rodzaju przetwarzanego tworzywa.

Najczęstsze przyczyny awarii chłodzenia wtryskarek Engel

Na podstawie diagnostyk przeprowadzanych w zakładach przetwórstwa tworzyw sztucznych możemy wskazać przyczyny pojawiające się zdecydowanie najczęściej. Poniższa lista odpowiada za większość interwencji serwisowych w układach chłodzenia wtryskarek:

• Zabrudzony lub zamulony wymiennik ciepła chillera – osady wapienne i biofilm ograniczają wymianę ciepła, przez co agregat traci wydajność chłodniczą mimo sprawnej sprężarki.
• Niedrożne kanały chłodzące w formie – osady mineralne wewnątrz kanalika formy zmniejszają przepływ czynnika, co objawia się nierównomiernym chłodzeniem i wadami geometrycznymi wypraski.
• Zużyte lub rozszczelnione uszczelnienia pompy obiegowej – powolny wyciek obniża ciśnienie w układzie i zaburza przepływ przez formę, zanim wyciek stanie się widoczny wizualnie.
• Nieprawidłowe stężenie glikolu – zbyt niskie stężenie zimą prowadzi do zamrożenia fragmentów instalacji, zbyt wysokie pogarsza wymianę ciepła i przyspiesza korozję elektrochemiczną.
• Nieszczelności w instalacji rurowej i armaturze – drobne przecieki przez długi czas nie są widoczne, lecz obniżają poziom czynnika i destabilizują ciśnienie w układzie.
• Usterka zaworu termostatycznego lub elektronicznego zaworu rozprężnego EEV – nieprawidłowa regulacja przegrzania wpływa na efektywność parowacza i powoduje wahania temperatury wody lodowej.
• Postępujące zużycie sprężarki chłodniczej – symptomem jest rosnąca temperatura wody lodowej przy normalnym obciążeniu cieplnym i coraz dłuższy czas pracy sprężarki.

Dlatego diagnostyka chłodzenia wtryskarek Engel nie może ograniczyć się do sprawdzenia jednego podzespołu. Usterka jednego elementu regularnie obciąża pozostałe i przyspiesza ich zużycie, co w praktyce oznacza lawinowe narastanie problemu.

Zakres diagnostyki układu chłodzenia – co sprawdzamy podczas wizyty serwisowej

Mobilna grupa serwisowa ChillerSerwis przyjeżdża z kompletnym wyposażeniem pomiarowym i wykonuje pełną diagnostykę układu chłodzenia bez demontażu głównych podzespołów instalacji. Kontrola obejmuje:

• Pomiar temperatury zasilania i powrotu czynnika obiegowego oraz obliczenie rzeczywistej delty T względem wartości projektowej.
• Kontrolę ciśnienia roboczego w obiegu skraplania i parowania agregatu chłodniczego.
• Sprawdzenie wydajności pomp obiegowych – pomiar przepływu i ciśnienia na tłoczeniu pompy.
• Ocenę stanu wymiennika ciepła – pomiar oporów hydraulicznych lub termowizja wskazuje stopień zamulenia.
• Analizę składu czynnika obiegowego – mierzymy stężenie glikolu, pH roztworu i zawartość inhibitorów korozji.
• Kontrolę szczelności instalacji – wzrokową i detektorem elektronicznym czynnika chłodniczego.
• Sprawdzenie automatyki sterującej agregatu, regulatorów przepływu i czujników procesowych.
• Pomiary elektryczne sprężarki i układu zasilania agregatu.
• Ocenę stanu dry coolera lub skraplacza powietrznego, w tym czystości lameli i wydajności wentylatorów.

Po zakończeniu diagnostyki otrzymujesz pisemny raport serwisowy z oceną stanu układu, zidentyfikowanymi usterkami i konkretnym planem działań. Na tej podstawie wyceniamy naprawę lub konserwację bez ukrytych kosztów.

Aby zamówić diagnostykę, skontaktuj się z Działem Technicznym pod numerem +48 501 179 381 lub wyślij zgłoszenie na info@chillerserwis.com. Przyjeżdżamy do zakładów na terenie całej Polski.

Serwis agregatu wody lodowej chłodzącego wtryskarki Engel

Serwis agregatu wody lodowej obsługującego wtryskarki Engel wykracza poza standardowe czynności konserwacyjne. Ponieważ maszyna pracuje w trybie ciągłym lub wielozmianowym, agregat musi utrzymywać stabilne parametry przez całą zmianę produkcyjną. Nawet krótkotrwałe wahania temperatury zasilania formy przekładają się na niestabilność procesu, a w efekcie na odrzuty wyrobów gotowych.

W ramach przeglądu technicznego i serwisu wykonujemy między innymi chemiczne czyszczenie wymienników ciepła metodą przepływową, regenerację lub wymianę zaworów EEV i termostatycznych, uzupełnienie czynnika chłodniczego po wykryciu i usunięciu nieszczelności, wymianę uszczelnień pomp obiegowych oraz kalibrację czujników temperatury i ciśnienia. Obsługujemy agregaty marek Carrier, Trane, EuroChiller, STULZ, Friulair, Riedel, Hyfra, ClimaVeneta, Clivet, MTA i Berling. Szczegółowy zakres obsługiwanych urządzeń znajdziesz na stronie serwis chillerów.

Zakłady posiadające kontrakt serwisowy planują przeglądy w terminach niekolidujących z krytycznymi zleceniami produkcyjnymi. W przypadku awarii reagujemy interwencyjnie, a jeśli naprawa wymaga czasu, możemy podstawić agregat zastępczy z własnego parku maszyn, by produkcja mogła być kontynuowana.

Optymalizacja i modernizacja instalacji chłodzenia wtryskarek

Zakłady przetwórstwa tworzyw sztucznych często rozbudowują park maszynowy bez równoległej modernizacji układu chłodzenia. W rezultacie agregat zaprojektowany na trzy wtryskarki obsługuje sześć, a temperatura zasilania formy stopniowo rośnie powyżej wartości wymaganej przez technologię. Efektem są wydłużone cykle i rosnące odrzuty, nie z winy maszyn Engel, lecz z braku wystarczającej mocy chłodniczej.

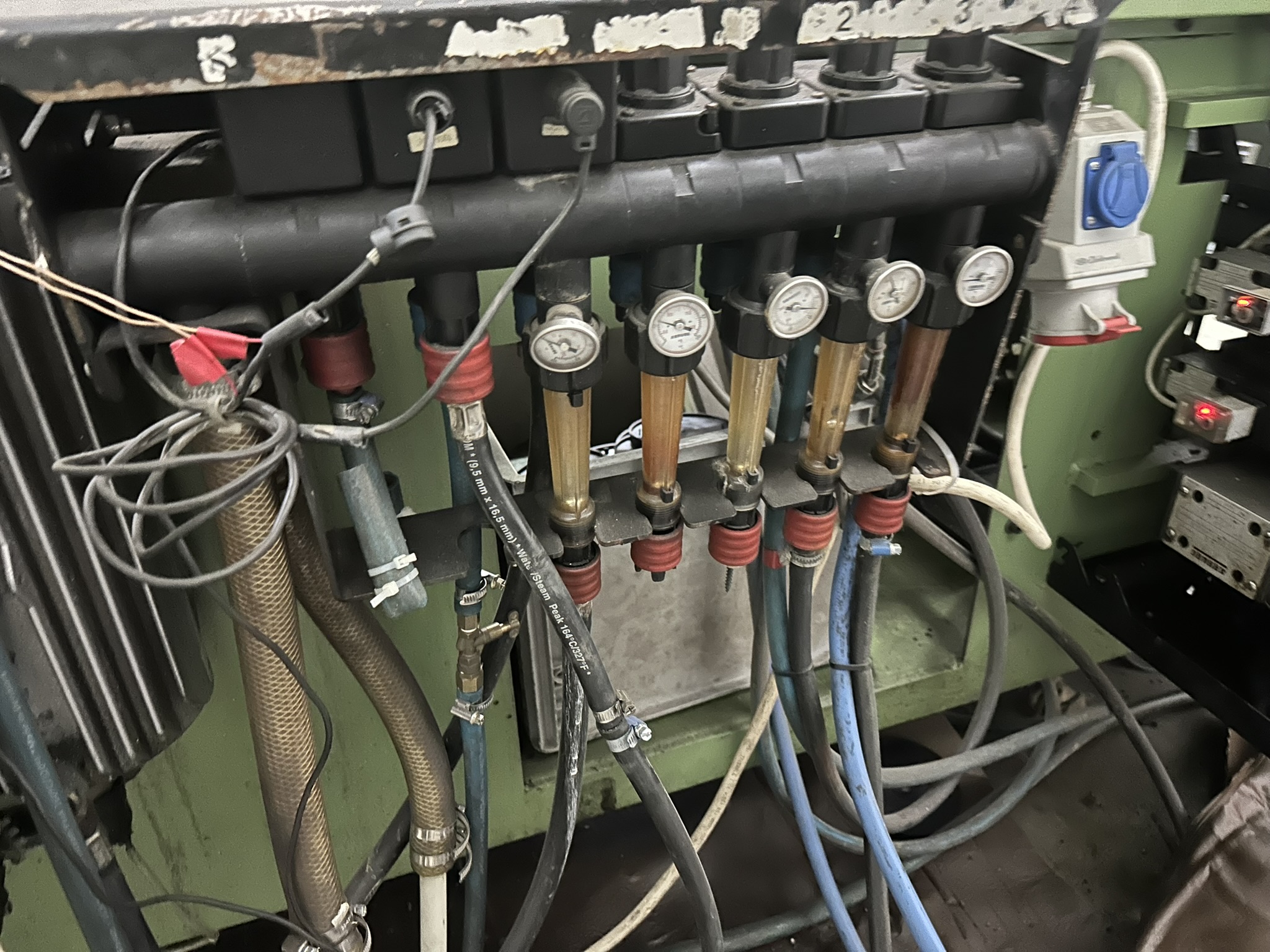

Modernizacja instalacji chłodzenia może obejmować dobór dodatkowego agregatu uzupełniającego istniejącą moc, przeprojektowanie rozdzielacza i sekcji pompowej w celu wyrównania przepływów do poszczególnych maszyn, montaż zaworów równoważących oraz modernizację automatyki sterującej. Więcej o zakresie obsługiwanych awarii i napraw znajdziesz w sekcji naprawa agregatów wody lodowej.

Jeśli planujesz zakup nowych wtryskarek Engel lub rozbudowę parku maszynowego, możemy przeprowadzić audyt istniejącego układu chłodzenia i ocenić, czy obecny agregat udźwignie dodatkowe obciążenie cieplne. Takie działanie profilaktyczne pozwala uniknąć kosztownego przestoju po uruchomieniu nowych maszyn.

Dobór chillera do wtryskarek Engel – parametry, których nie wolno pominąć

Dobór agregatu wody lodowej do wtryskarek Engel wymaga uwzględnienia kilku parametrów jednocześnie. Przede wszystkim należy obliczyć sumaryczne obciążenie cieplne wszystkich obsługiwanych maszyn – producent podaje wartość w kW lub kcal/h dla każdego obwodu chłodzenia. Ponadto wymagana temperatura zasilania formy zależy od rodzaju tworzywa i wymagań procesu, co bezpośrednio wpływa na klasę temperaturową agregatu. Dodatkowo trzeba uwzględnić warunki zewnętrzne, ponieważ chillery chłodzone powietrzem tracą wydajność przy wysokich temperaturach otoczenia w lecie.

Częstym błędem przy doborze jest uwzględnianie wyłącznie sumarycznej mocy zainstalowanych maszyn bez doliczenia współczynnika jednoczesności pracy i rezerwy wydajności. W efekcie latem chiller pracuje na granicy wydolności, co skraca jego żywotność i destabilizuje temperatury procesu. Rozsądna rezerwa wydajności wynosi co najmniej 15-20% ponad obliczone zapotrzebowanie szczytowe.

Przy doborze nowego agregatu zwracamy uwagę na rodzaj czynnika chłodniczego pod kątem zgodności z rozporządzeniem F-gaz 2024/573, dostępność części zamiennych w Polsce oraz kompatybilność z istniejącą instalacją rurową i automatyką sterującą. Informacje o czynnikach stosowanych w naszych urządzeniach znajdziesz w sekcji czynniki chłodnicze.

Najczęściej zadawane pytania dotyczące chłodzenia wtryskarek Engel

Czy każda wtryskarka Engel wymaga oddzielnego chillera?

Nie jest to konieczne. Wiele zakładów stosuje centralny układ wody lodowej zasilający grupę maszyn. Warunkiem prawidłowego działania jest odpowiednia wydajność agregatu, właściwie zaprojektowana sekcja pompowa i hydrauliczne wyrównanie ciśnień na poszczególnych odbiornikach. Brak równoważenia przy zasilaniu centralnym prowadzi do nierównomiernego chłodzenia i wzrostu temperatury na maszynach oddalonych od agregatu, co bezpośrednio pogarsza powtarzalność procesu.

Jak często należy serwisować układ chłodzenia wtryskarek Engel?

Zalecany zakres to minimum dwa przeglądy techniczne rocznie – przed sezonem letnim, gdy obciążenie agregatu rośnie wraz z temperaturą otoczenia, oraz przed zimą, gdy należy sprawdzić stężenie glikolu i stan zabezpieczeń mrozowych. Zakłady pracujące w trybie trójzmianowym lub przy podwyższonych wymaganiach procesu powinny rozważyć serwis kwartalny i ciągły monitoring parametrów agregatu, by wychwycić odchyłki zanim przerodzą się w awarię.

Co oznacza alarm wysokiej temperatury wody powrotnej na chillerze?

Alarm sygnalizuje, że czynnik obiegowy wraca do agregatu zbyt ciepły. Może to wynikać z przekroczenia obciążenia cieplnego, niedrożnych kanałów chłodzących w formie, zbyt małego przepływu przez pompę lub usterki po stronie chłodniczej agregatu. Dlatego nie wolno ignorować tego sygnału – każda godzina pracy w nadmiernym obciążeniu przyspiesza zużycie sprężarki i skraca żywotność całej instalacji chłodzenia.

Czy ChillerSerwis zapewnia agregat zastępczy na czas naprawy?

Tak. Dysponujemy parkiem agregatów zastępczych w zakresie mocy od 1 kW do 1,5 MW, które możemy podstawić do zakładu w trybie interwencyjnym. Wynajem zastępczy pozwala kontynuować produkcję bez przestoju podczas naprawy właściwego urządzenia. Dostępność agregatu zastępczego i warunki wynajmu omawiamy pod numerem +48 530 805 705.

Podsumowanie – sprawny układ chłodzenia to stabilna produkcja na wtryskarkach Engel

Chłodzenie wtryskarek Engel wymaga regularnej diagnostyki, planowego serwisu i – w razie potrzeby – modernizacji układu chłodzenia dostosowanej do aktualnego obciążenia parku maszynowego. Problemy z temperaturą procesu nie znikają samoistnie, a każdy tydzień odkładania decyzji o serwisie zwiększa ryzyko kosztownej awarii i długiego przestoju produkcji.

Skontaktuj się z Działem Technicznym ChillerSerwis pod numerem +48 501 179 381 lub napisz na info@chillerserwis.com. Przyjeżdżamy do zakładów na terenie całej Polski, wykonujemy pełną diagnostykę układu chłodzenia na miejscu i dostarczamy pisemny raport z konkretnym planem działania – bez zbędnych formalności i ukrytych kosztów.
