Serwis chiller Clint MEA 2000-B, czyli co robimy po przyjeździe do stojącego agregatu
Serwis chiller Clint MEA 2000-B to przegląd i naprawa agregatu wody lodowej ze sprężarkami śrubowymi i zdalnym skraplaczem, obejmująca pomiar parametrów pracy, ocenę sprężarek oraz wymienników ciepła, czyszczenie układu, kontrolę szczelności, sprawdzenie czynnika chłodniczego i test zabezpieczeń elektrycznych, zakończone regulacją nastaw oraz usunięciem wykrytych usterek.
Do takich jednostek jedziemy zwykle wtedy, gdy woda lodowa przestaje trzymać nastawę, a sterownik odcina sprężarkę. Problem rzadko zaczyna się jednak w dniu zgłoszenia. Odchylenia narastają tygodniami, tylko nikt ich nie mierzy. Dlatego zaczynamy od odczytu historii alarmów i porównania jej z rzeczywistymi ciśnieniami na obiegu.

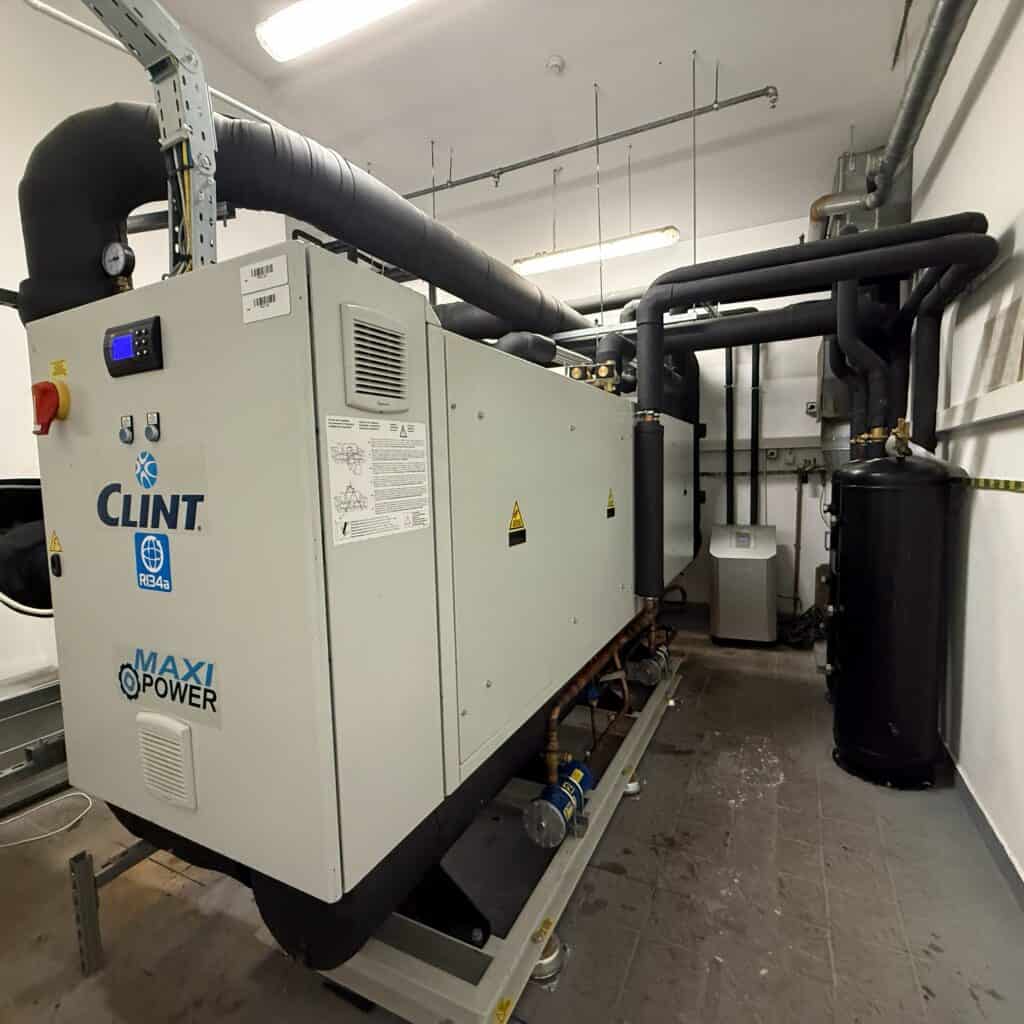

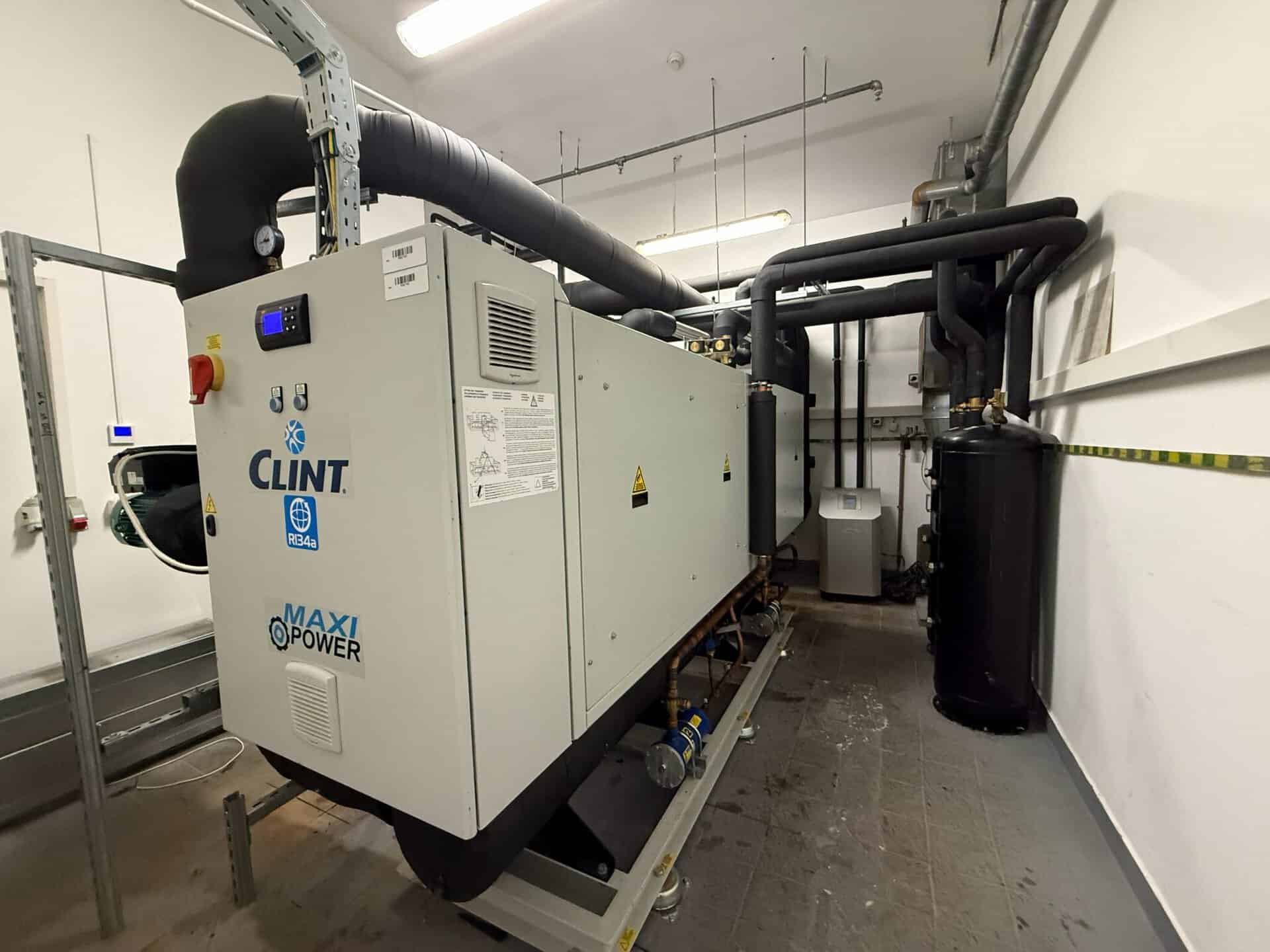

Diagnostyka chillera Clint MEA 2000-B zaczyna się poza szafą agregatu
Seria MEA to jednostki przystosowane do pracy ze skraplaczem zdalnym, czyli agregat nie ma własnego skraplacza. To zmienia całą logikę szukania awarii. Bardzo często usterka leży w torze skraplania, a alarm pojawia się na sterowniku chillera.
W praktyce spotykamy zabrudzone lamele skraplacza, uszkodzony lub obrócony wentylator, źle dobraną regulację ciśnienia skraplania w okresie zimowym oraz nieprawidłową ilość czynnika po wcześniejszych dopełnieniach. Objaw bywa identyczny w każdym z tych przypadków. Ponieważ ta seria pracuje na R134a i wymienniku płaszczowo-rurowym, błąd po stronie skraplania natychmiast przenosi się na temperaturę tłoczenia i na olej. Z tego powodu nasz serwis chillerów przemysłowych obejmuje zawsze cały tor, a nie samą maszynę.
Jakie parametry pracy sprawdzamy przy serwisie chillera Clint MEA 2000-B?
Pomiar wykonujemy pod obciążeniem, a nie na zimnym urządzeniu. Zakres kontroli parametrów pracy obejmuje:
- Ciśnienia i temperatury skraplania oraz parowania osobno dla każdego obiegu chłodniczego.
- Przegrzanie na ssaniu i dochłodzenie cieczy przed zaworem rozprężnym.
- Różnicę temperatur wody na parowniku oraz rzeczywisty przepływ przez wymiennik.
- Pobór prądu każdej sprężarki, symetrię faz i stan zabezpieczenia termicznego.
- Poziom oraz stan oleju, pracę separatora i grzałki karteru.
- Temperaturę tłoczenia, która najszybciej zdradza problem ze smarowaniem sprężarki śrubowej.
- Historię alarmów i nastawy sterownika porównane z rzeczywistym obciążeniem technologicznym.
Dzięki temu wiemy, co wymienić, zanim cokolwiek rozkręcimy. Taki przegląd agregatu wody lodowej Clint kosztuje mniej niż jedna nieplanowana naprawa po zatarciu sprężarki.

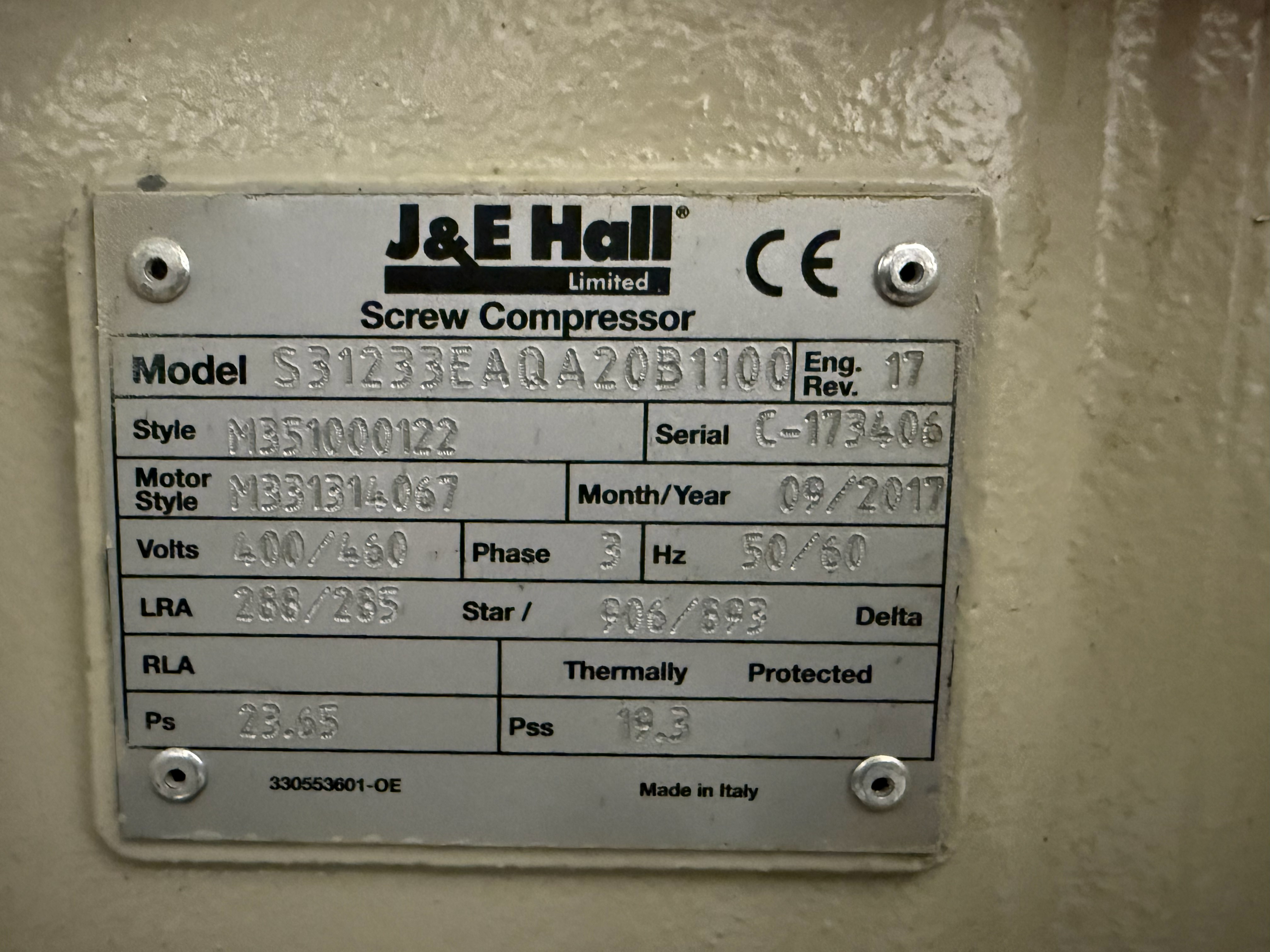

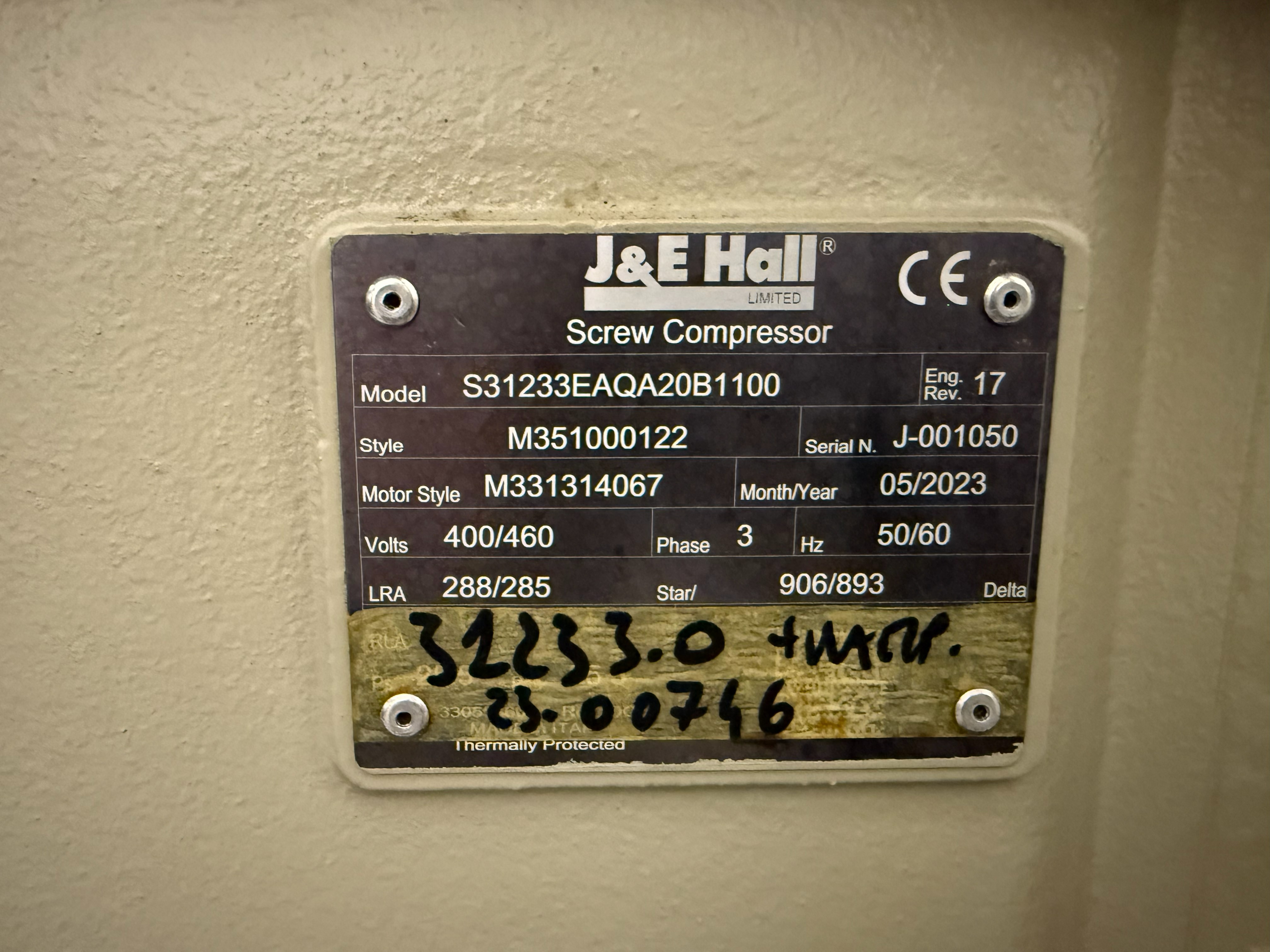

Sprężarki śrubowe i wymienniki ciepła w chillerze Clint MEA 2000-B
Sprężarka śrubowa wybacza mniej niż scroll, ponieważ jej trwałość zależy wprost od gospodarki olejowej. Sprawdzamy więc separator oleju, filtr na ssaniu, drożność powrotu oleju oraz działanie regulacji wydajności. Rozcieńczenie oleju czynnikiem, praca długimi cyklami na częściowym obciążeniu i zalewanie przy rozruchu to trzy mechanizmy, które najczęściej kończą się naprawą serwisową.
Po stronie wymienników liczy się stan wody i glikolu. Kamień, szlam oraz zestarzały glikol obniżają wymianę ciepła stopniowo, dlatego obsługa zauważa problem dopiero latem. Jeżeli sprężarka nie nadaje się do dalszej pracy, proponujemy sprawną jednostkę zamienną albo naprawę sprężarki śrubowej i regenerację podzespołów w naszym warsztacie ze stanowiskiem testowym.
Czyszczenie układu i kontrola szczelności instalacji chłodniczej
Czyszczenie prowadzimy dwutorowo. Po stronie wodnej płuczemy parownik, sprawdzamy filtroodmulnik i pobieramy próbkę płynu niezamarzającego do badania. Natomiast po stronie chłodniczej weryfikujemy wziernik, filtr osuszacz oraz zawilgocenie układu, gdyż woda w obiegu R134a niszczy olej szybciej niż samo przeciążenie.
Nieszczelności lokalizujemy detektorem i próbą azotową, a każde miejsce oznaczamy przed naprawą. Przypominamy też o obowiązku, jaki nakłada rozporządzenie F-gaz 2024/573 w zakresie kontroli szczelności instalacji chłodniczej. Jeżeli agregat traci czynnik co sezon, samo dopełnienie niczego nie rozwiązuje. Zamów wtedy diagnostykę z lokalizacją nieszczelności, zanim ubytek doprowadzi do awarii sprężarki.
Instalacja elektryczna, test zabezpieczeń i regulacja po usunięciu usterki
Najpierw kontrolujemy dokręcenie zacisków, stan styczników i przewodów zasilających. Poluzowane połączenie grzeje się miesiącami, następnie wyłącza sekcję lub uszkadza stycznik. W dalszej kolejności testujemy presostaty wysokiego i niskiego ciśnienia, presostat różnicowy wody, zabezpieczenie przeciwzamrożeniowe oraz kolejność faz.
Po usunięciu usterek regulujemy nastawy pod rzeczywiste obciążenie, a nie pod ustawienia z rozruchu sprzed lat. Na koniec wykonujemy próbę ruchową i przekazujemy protokół serwisowy z pomierzonymi parametrami. Taki dokument porządkuje historię maszyny i ułatwia planowanie kolejnych przeglądów.
Najczęstsze błędy eksploatacyjne przy agregatach Clint MEA
- Dopełnianie czynnika chłodniczego bez lokalizacji nieszczelności, czyli leczenie objawu zamiast przyczyny.
- Odkładanie czyszczenia skraplacza zdalnego do momentu, w którym agregat już wyłącza się na wysokim ciśnieniu.
- Praca na wodzie bez uzdatniania oraz brak badania glikolu przez kilka sezonów.
- Kasowanie alarmów przez obsługę bez odczytu ich historii ze sterownika.
- Zmiana nastaw temperatury wody bez sprawdzenia przepływu przez parownik.
- Pominięcie wymiany oleju i wkładów filtrów po naprawie sprężarki śrubowej.
Każdy z tych błędów wydłuża późniejszy przestój. Zakłady, które nie mogą sobie na niego pozwolić, łączą stały przegląd z wynajmem chillera zastępczego na czas naprawy. Przy starszych układach rozważamy też modernizację instalacji wody lodowej, ponieważ sama wymiana części nie zawsze zwraca się w eksploatacji.
Serwis chiller Clint MEA 2000-B: najczęstsze pytania
Jak często wykonywać serwis chillera Clint MEA 2000-B?
Przy pracy ciągłej zwyczajowo przyjmuje się dwa przeglądy w roku, przed sezonem letnim i po nim. Jednostki obciążone technologicznie przez cały rok wymagają częstszej kontroli oleju oraz parametrów skraplania. Częstotliwość obowiązkowej kontroli szczelności wynika natomiast z ilości czynnika w układzie i przepisów F-gaz, a nie z decyzji użytkownika.
Czy MEA 2000-B ma własny skraplacz?
Nie, seria MEA to jednostki do pracy ze skraplaczem zdalnym. Agregat instaluje się zwykle wewnątrz budynku, a skraplacz umieszcza na zewnątrz. Dlatego przy diagnostyce zawsze sprawdzamy oba elementy, a także rurociąg łączący. Znaczna część zgłoszeń o rzekomej awarii sprężarki kończy się na skraplaczu lub na złej regulacji ciśnienia skraplania.
Ile trwa diagnostyka agregatu wody lodowej Clint?
Standardowa diagnostyka zajmuje zwykle jeden dzień roboczy i w większości przypadków nie wymaga zatrzymania produkcji, ponieważ pomiary wykonujemy pod obciążeniem. Zatrzymanie bywa konieczne przy próbie szczelności, wymianie oleju lub demontażu podzespołu. Termin i zakres postoju ustalamy wcześniej ze służbami utrzymania ruchu.
Dlaczego chiller wyłącza się na wysokim ciśnieniu?
Najczęściej odpowiada za to strona skraplania: zabrudzone lamele, niepracujący wentylator, przewymiarowany ładunek czynnika albo błędna regulacja ciśnienia skraplania. Rzadziej przyczyną jest niedrożny filtr lub uszkodzony presostat. Kasowanie alarmu bez pomiaru prowadzi do kolejnych wyłączeń, a przy sprężarce śrubowej także do wzrostu temperatury tłoczenia.
Serwis chillera Clint MEA 2000-B bez wielodniowego przestoju
Jednostka bez własnego skraplacza wymaga diagnostyki obejmującej cały tor chłodniczy, gospodarkę olejową sprężarek śrubowych oraz stronę wodną wymiennika. Pomiar przed decyzją o wymianie części skraca naprawę i obniża jej koszt. Nasze mobilne grupy serwisowe pracują na terenie całej Polski.
Zgłoś awarię lub zamów przegląd: Dział Diagnostyczny +48 536 577 385, Dział Techniczny +48 501 179 381, info@chillerserwis.com. Przy zgłoszeniu podaj numer seryjny z tabliczki znamionowej i treść ostatniego alarmu, dzięki temu przyjedziemy przygotowani.
