Serwis chiller Clint CHA G 786-P w praktyce serwisowej

Serwis chiller Clint CHA G 786-P obejmuje kontrolę parametrów pracy, pomiar ciśnień i temperatur czynnika chłodniczego, próbę szczelności układu, ocenę sprężarek scroll, przegląd skraplacza i parownika płytowego oraz weryfikację automatyki. Całość kończy protokół serwisowy z wynikami pomiarów i zaleceniami. Do tej maszyny jeździmy najczęściej wtedy, gdy woda lodowa przestaje trzymać nastawę, a produkcja zwalnia tempo. Tymczasem większość takich zgłoszeń zaczyna się od drobiazgu, którego przez kilka tygodni nikt nie zauważył. Dlatego zaplanowany przegląd kosztuje zwykle ułamek tego, co awaryjna wymiana sprężarki w środku sezonu.

1 2 ►

Co obejmuje przegląd chillera Clint CHA G 786-P?

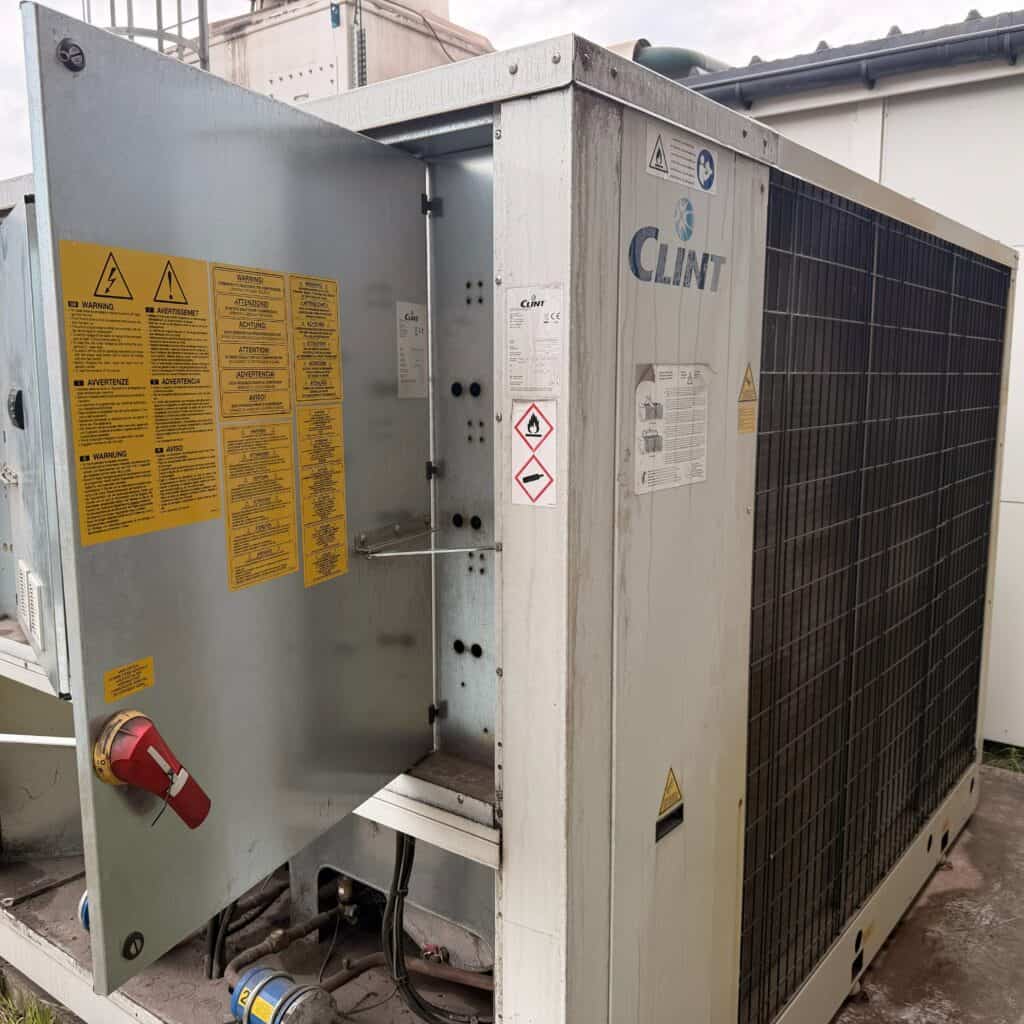

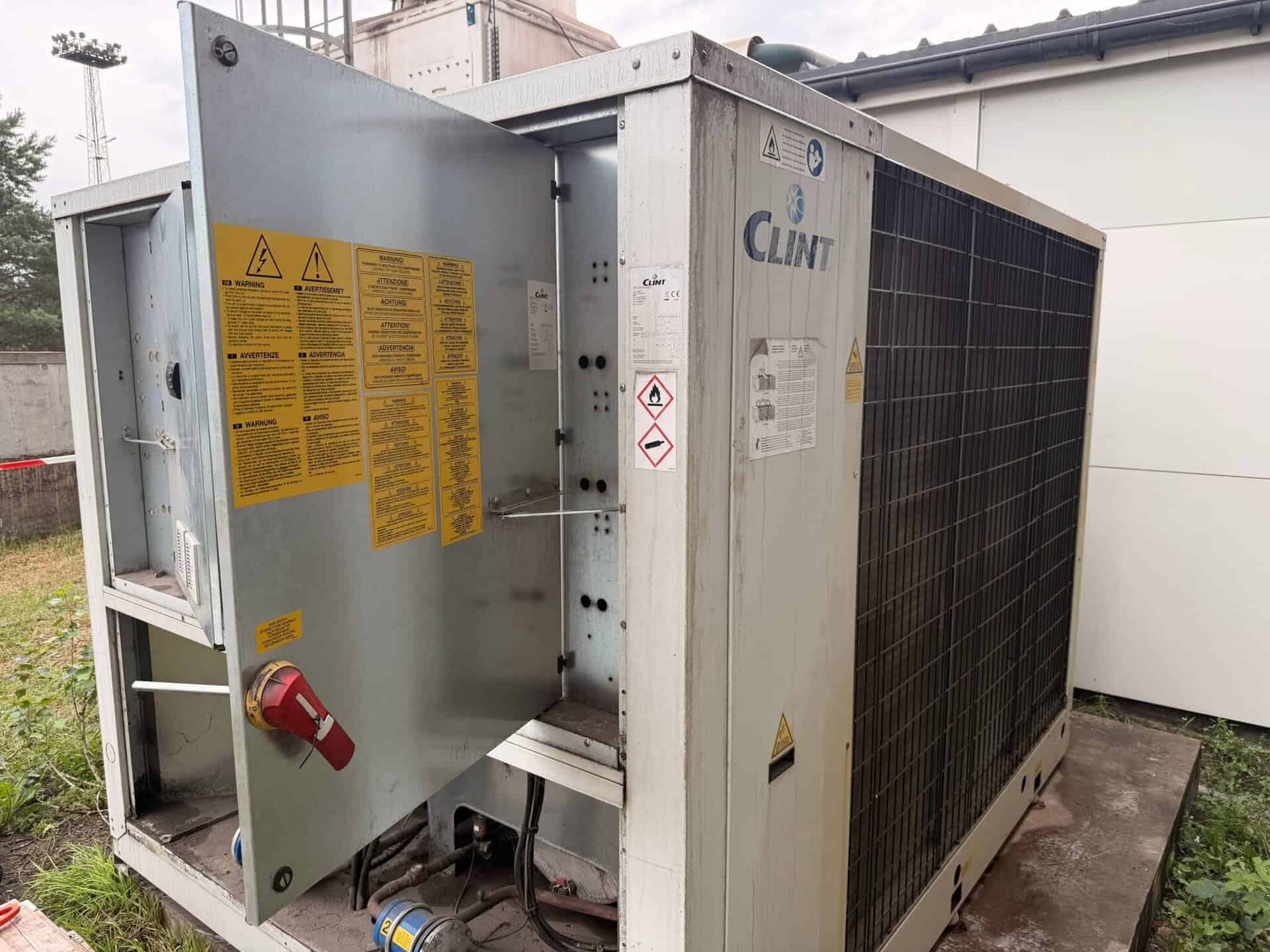

Zakres wynika wprost z budowy maszyny. W agregatach tej klasy pracują sprężarki scroll, skraplacz lamelowy z wentylatorami osiowymi, parownik płytowy oraz strona wodna z pompą obiegową, a w wybranych wersjach także ze zbiornikiem buforowym. Poniższa lista odpowiada temu, co realnie wykonujemy podczas jednej wizyty.

• Pomiar ciśnień ssania i tłoczenia, przegrzania oraz dochłodzenia w każdym obiegu chłodniczym.

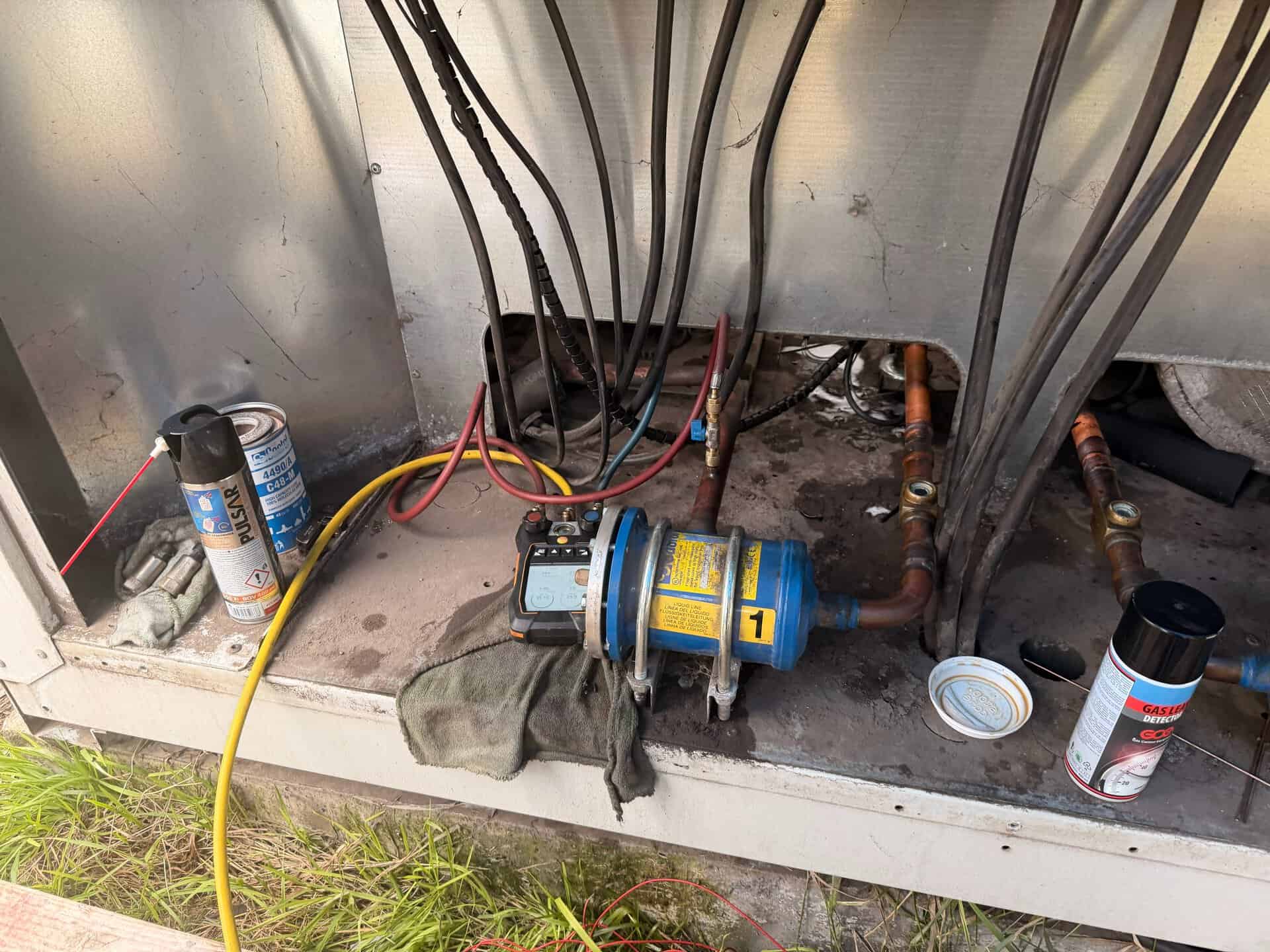

• Kontrola szczelności układu chłodniczego detektorem elektronicznym oraz oględziny miejsc typowych nieszczelności, czyli połączeń lutowanych, kapilar i przyłączy presostatów.
• Ocena sprężarek scroll: pobór prądu na poszczególnych fazach, poziom drgań, głośność pracy i liczba załączeń w ciągu godziny.
• Kontrola wentylatorów skraplacza wraz ze sterowaniem obrotami, stanem łożysk i osłon.
• Czyszczenie lameli skraplacza oraz ocena zabrudzenia od strony napływu powietrza.
• Kontrola parownika płytowego, różnicy temperatur wody i działania zabezpieczenia przeciwzamrożeniowego.

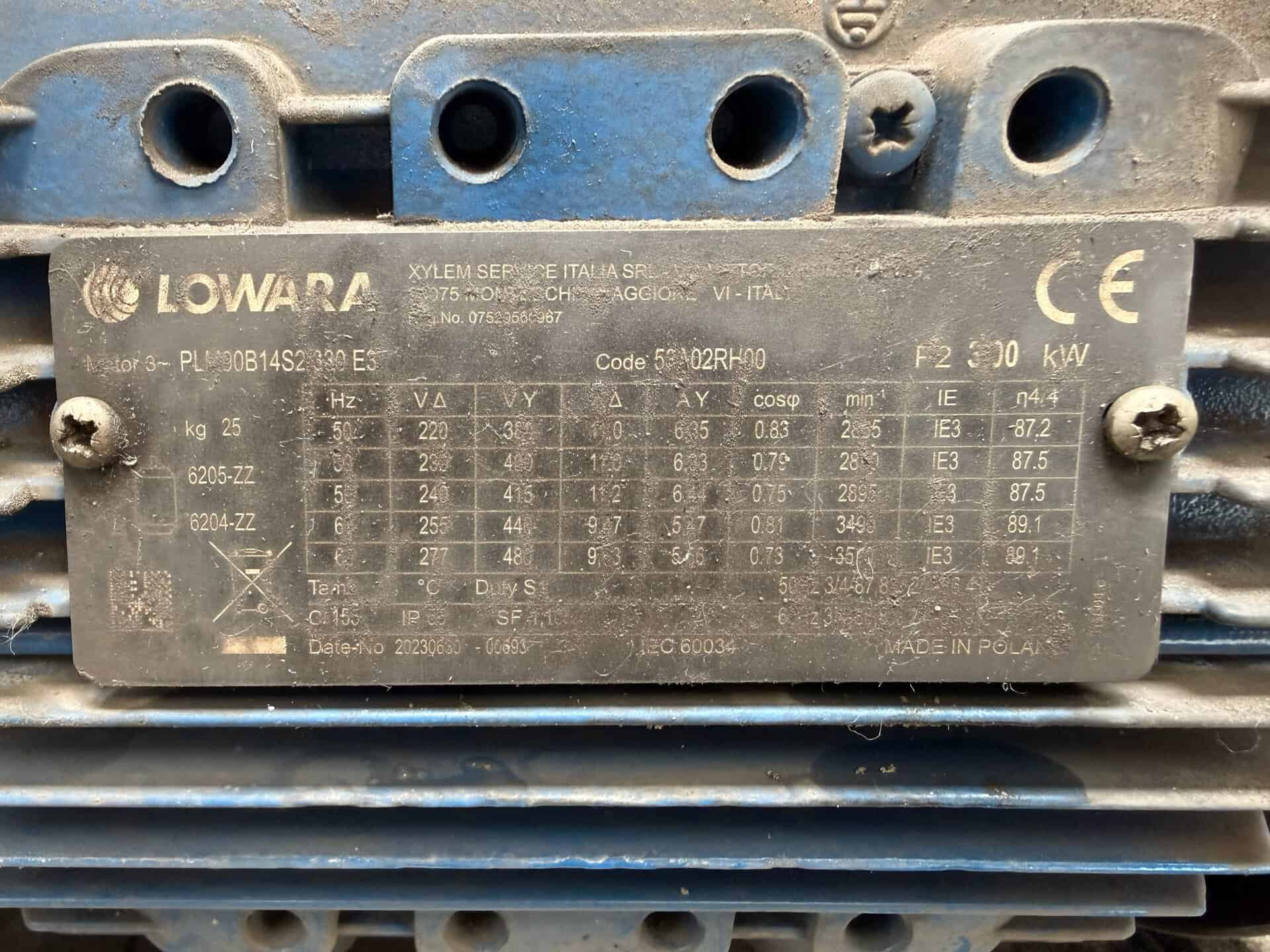

• Sprawdzenie pompy obiegowej, przepływu wody, ciśnienia w instalacji oraz czyszczenie filtrów wodnych.
• Kontrola połączeń elektrycznych, styczników i zabezpieczeń, następnie weryfikacja nastaw sterownika i historii alarmów.
• Test działania zabezpieczeń, próba pracy pod obciążeniem i sporządzenie protokołu serwisowego.

Objawy, po których poznasz, że agregat wody lodowej prosi o serwis

Część sygnałów widzi obsługa zakładu, zanim maszyna w ogóle zgłosi alarm. Warto je znać, ponieważ każdy z nich skraca czas diagnostyki i obniża koszt naprawy.

• Temperatura wody lodowej rośnie w upalne popołudnia, natomiast nocą wraca do nastawy.
• Sprężarka pracuje w krótkich cyklach, czyli załącza się i wyłącza co kilka minut.
• Na lamelach skraplacza widać kożuch z pyłu, puchu topoli lub tłuszczu z pobliskich wyrzutni.
• Sterownik zapisuje powtarzające się alarmy wysokiego ciśnienia albo braku przepływu.
• Przy przyłączach i zaworach pojawiają się ślady oleju, co zwykle oznacza nieszczelność.

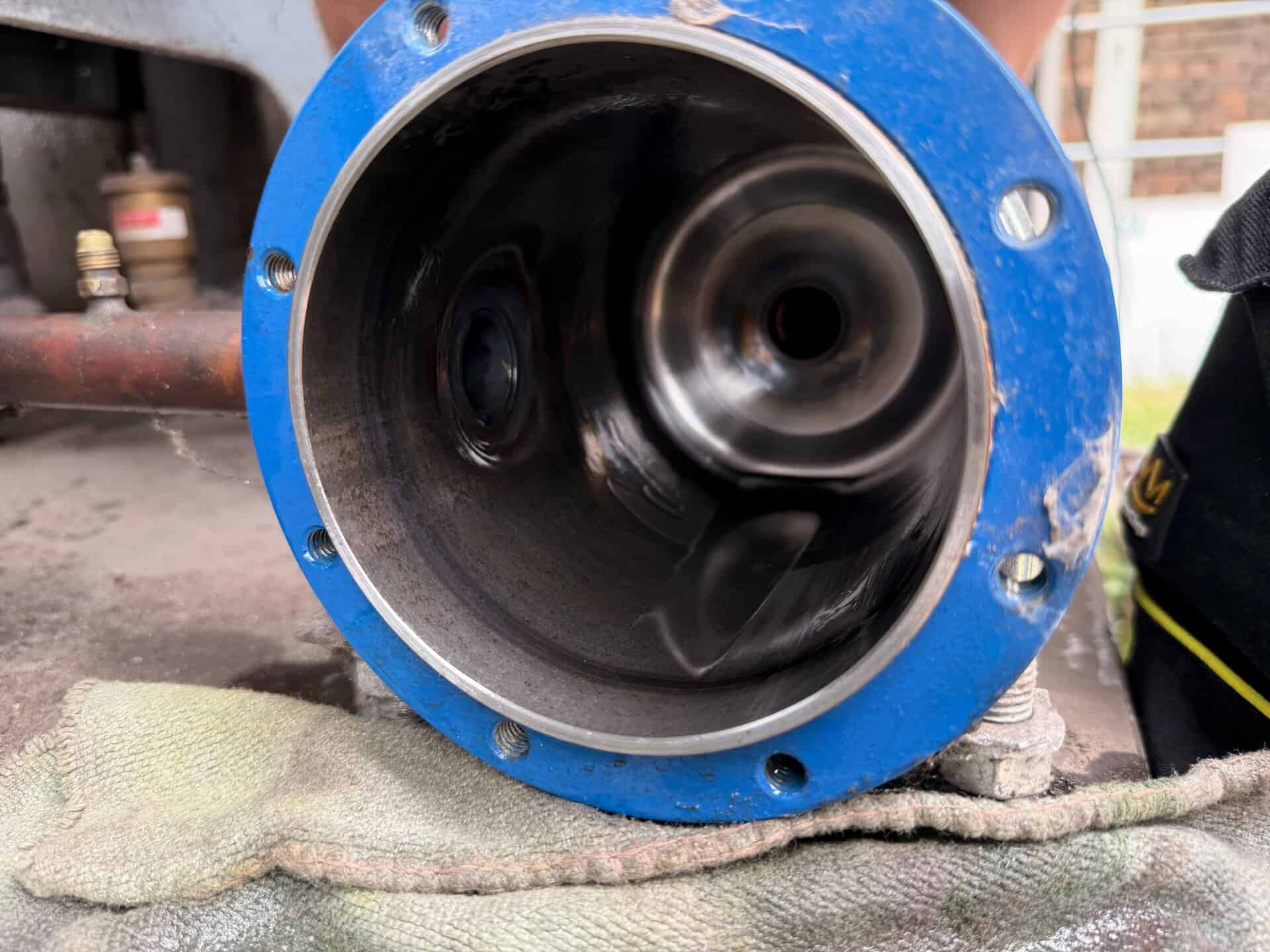

• Pompa obiegowa pracuje głośniej, a ciśnienie w instalacji spada między przeglądami.

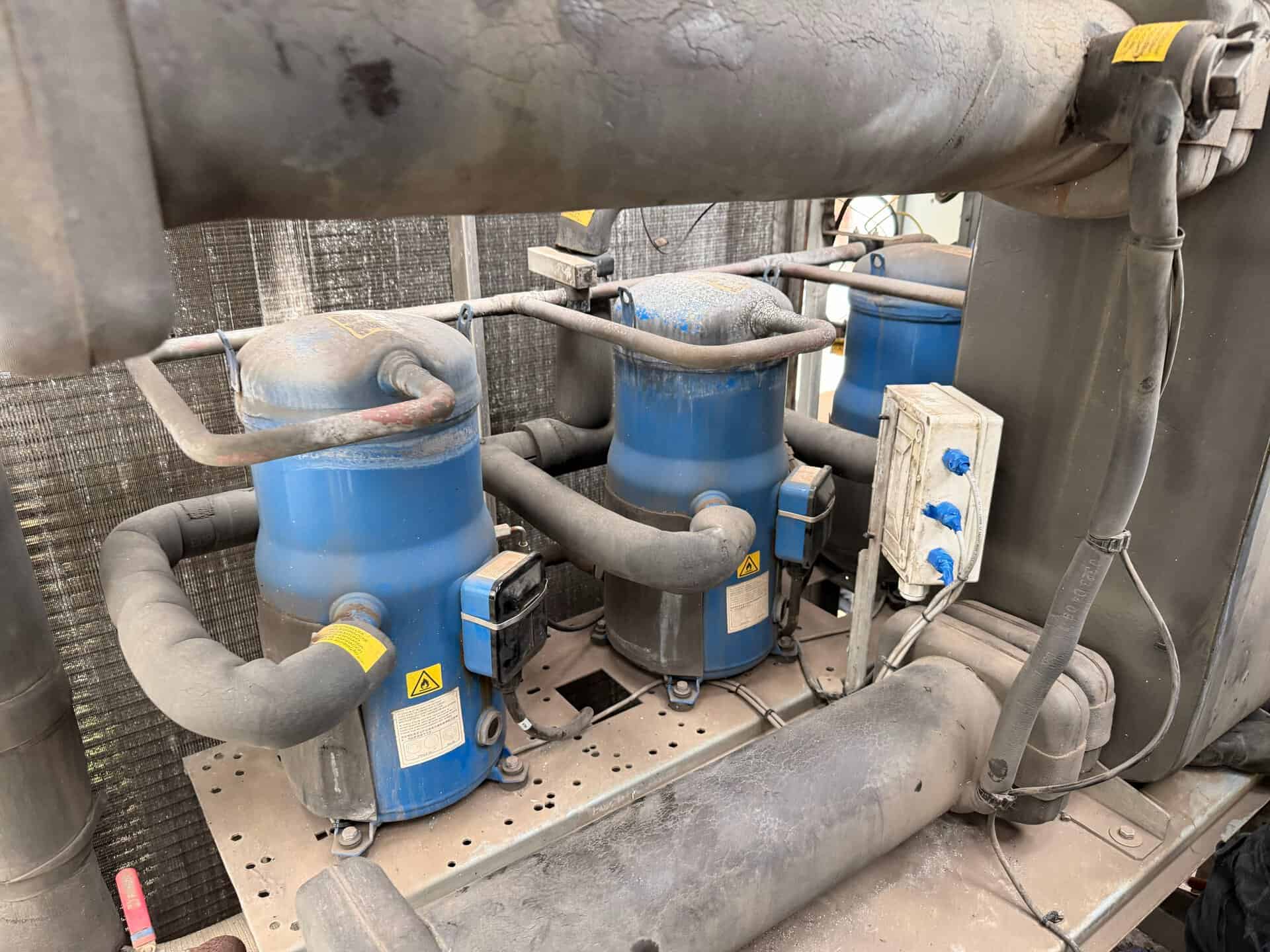

Ciśnienia, temperatury i sprężarki scroll, czyli gdzie zaczyna się kosztowna awaria

Zabrudzony skraplacz podnosi ciśnienie tłoczenia, a razem z nim temperaturę tłoczenia i pobór prądu. W efekcie olej pracuje w warunkach, do których nie został przewidziany, sprężarka grzeje się mocniej, a presostat wysokiego ciśnienia zaczyna wyłączać obieg w najgorszym momencie dnia. Z drugiej strony ubytek czynnika obniża ciśnienie ssania, przez co parownik płytowy schładza wodę zbyt agresywnie i zbliża się do granicy zamrożenia.

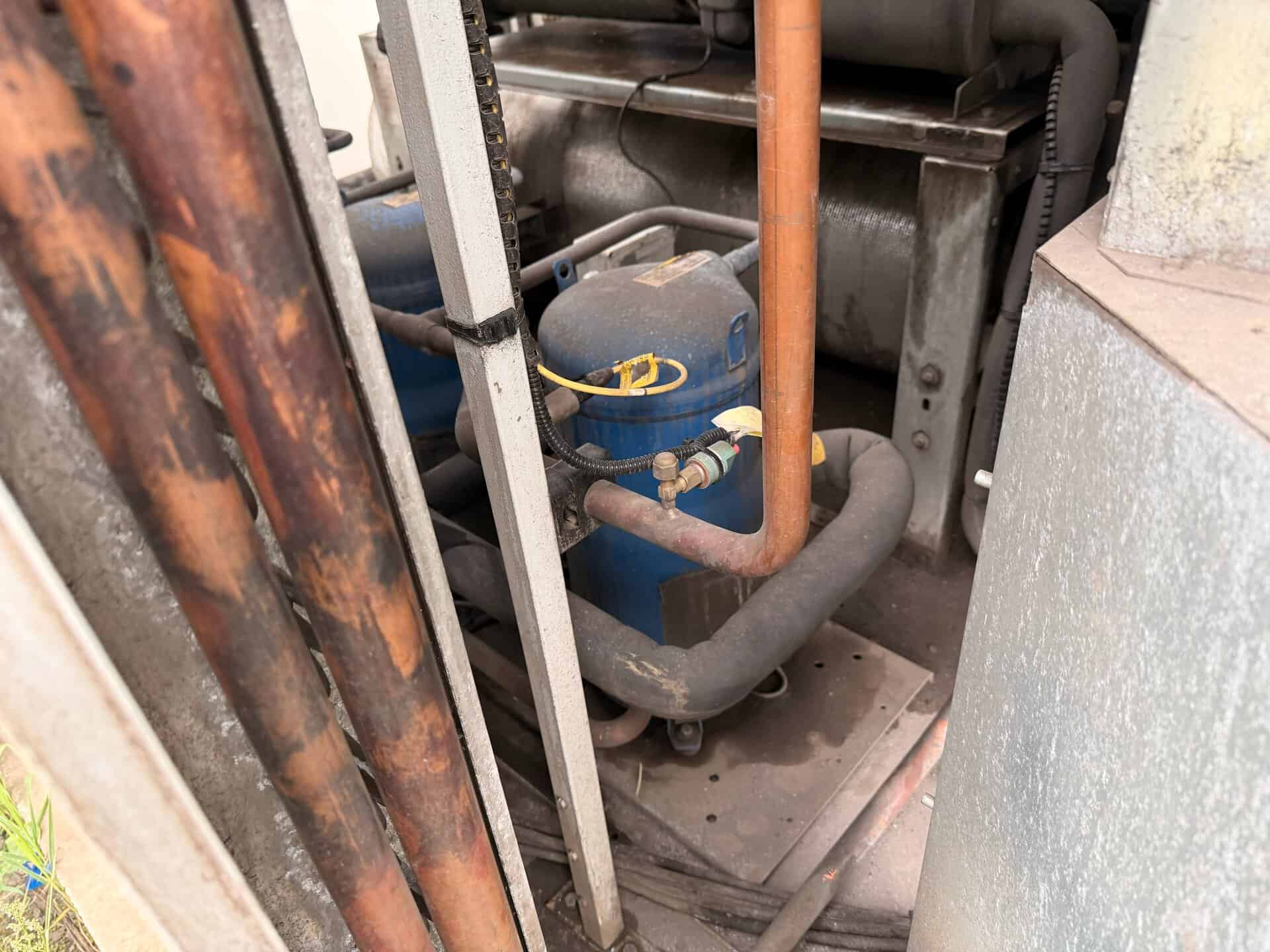

Najbardziej podstępne jest jednak zbyt niskie przegrzanie. Ciecz wracająca na ssanie wypłukuje olej ze sprężarek scroll, a skutek widać dopiero po kilku tygodniach, w postaci hałasu i spadku wydajności. Dlatego pomiar przegrzania i dochłodzenia traktujemy jako obowiązkowy punkt każdej wizyty, a nie dodatek do uzupełnienia czynnika.

Jeśli w historii sterownika powtarza się alarm wysokiego ciśnienia, zamów najpierw diagnostykę, zanim zdecydujesz o wymianie sprężarki. Pomiar rozstrzyga sprawę w kilka godzin, natomiast koszt obu wariantów jest nieporównywalny.

Skraplacz, parownik płytowy i strona wodna

Czyszczenie skraplacza wykonujemy z zachowaniem kierunku lameli i odpowiedniego ciśnienia, gdyż położone lamele trwale ograniczają przepływ powietrza. Po umyciu sprawdzamy, czy ciśnienie tłoczenia faktycznie spadło, ponieważ dopiero pomiar potwierdza skuteczność zabiegu.

Po stronie wodnej problem narasta wolniej, za to bywa droższy. Osad i zanieczyszczenia mechaniczne stopniowo zarastają kanały parownika płytowego, przez co spada przepływ i rośnie ryzyko zamrożenia wymiennika. Z tego powodu czyścimy filtry wodne, kontrolujemy pracę pompy obiegowej, sprawdzamy czujnik przepływu oraz stężenie glikolu w układach narażonych na mróz. Zamrożony parownik płytowy oznacza zwykle wymianę, nie naprawę.

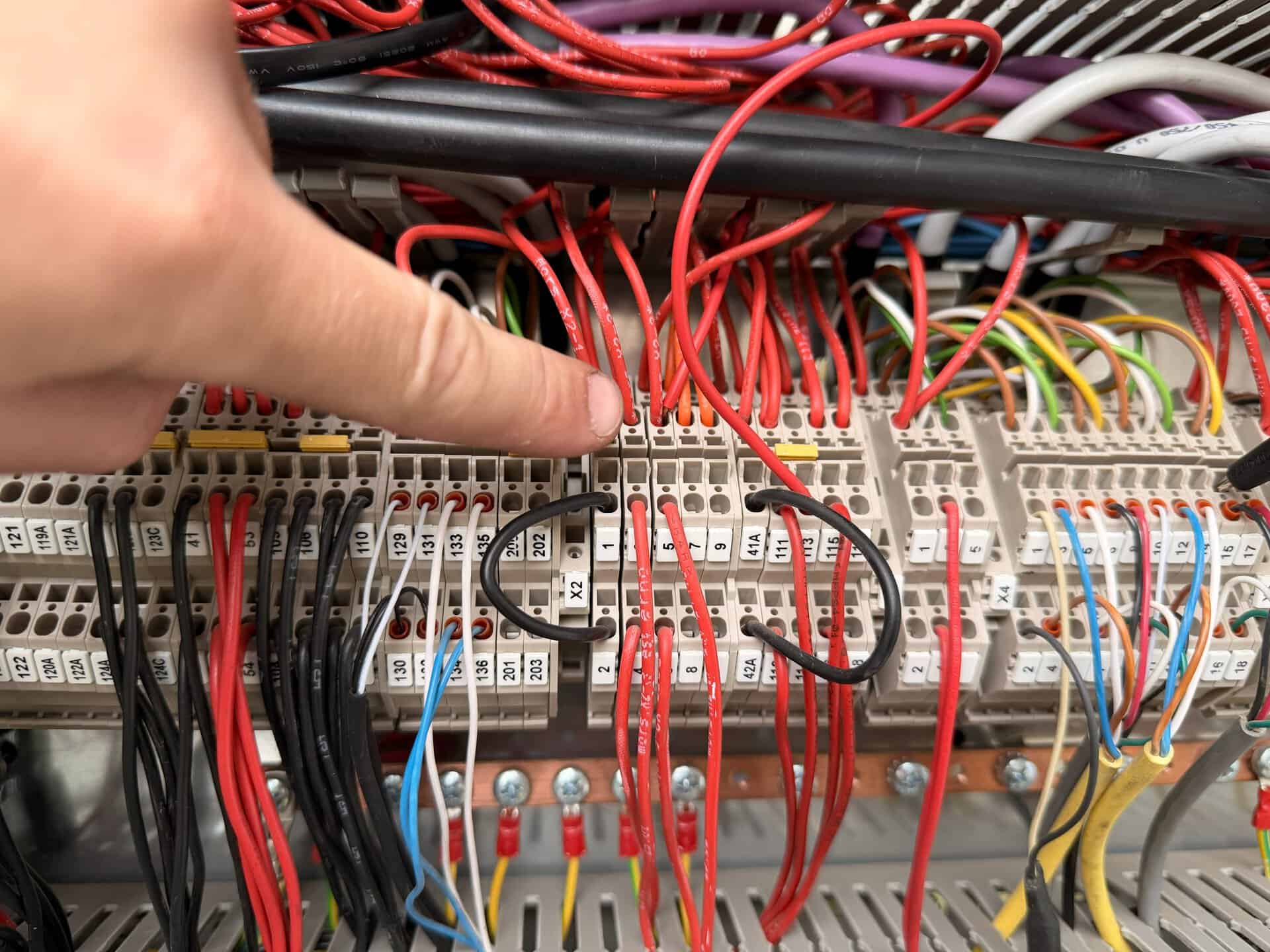

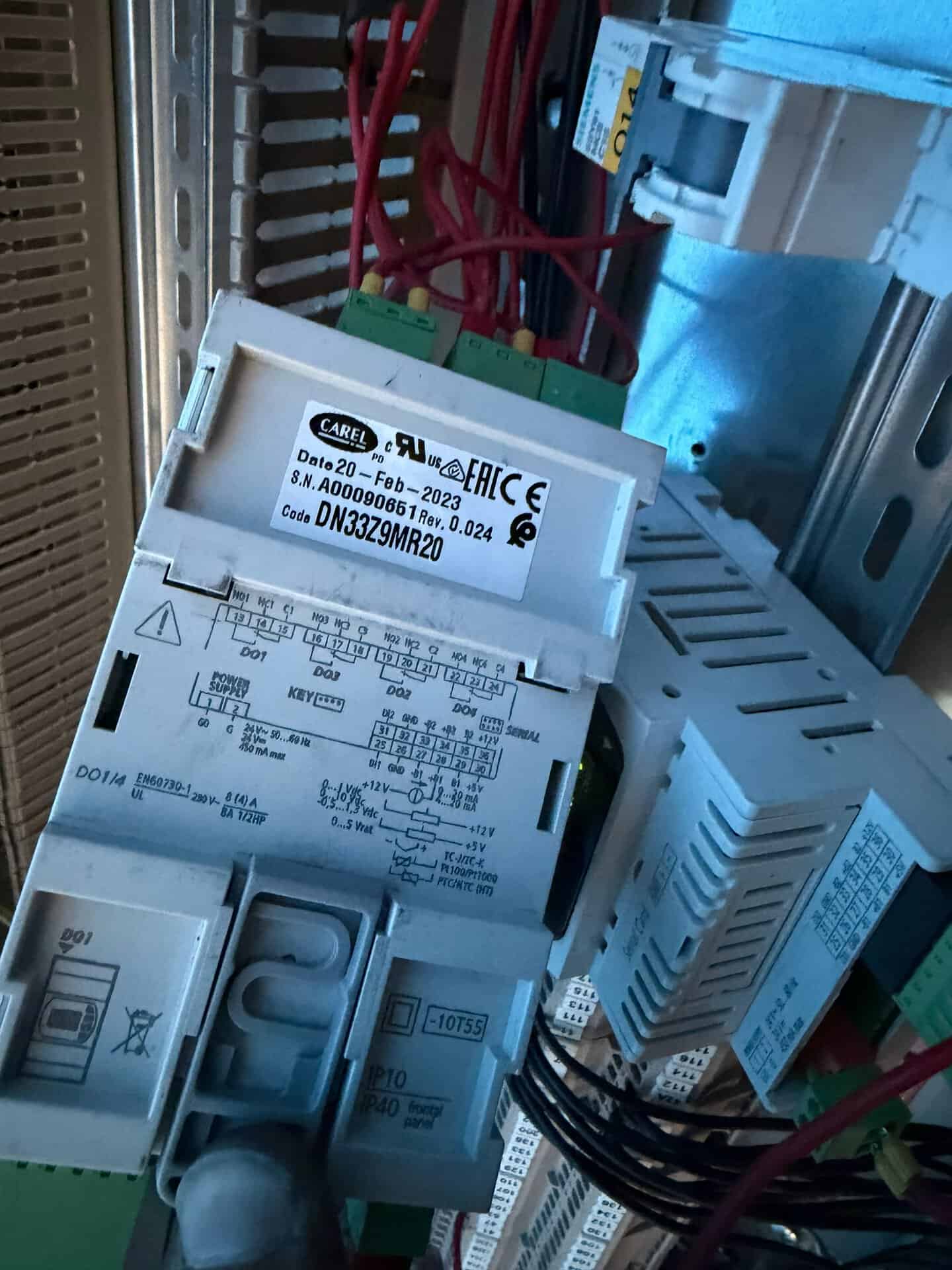

Automatyka, zabezpieczenia i historia alarmów

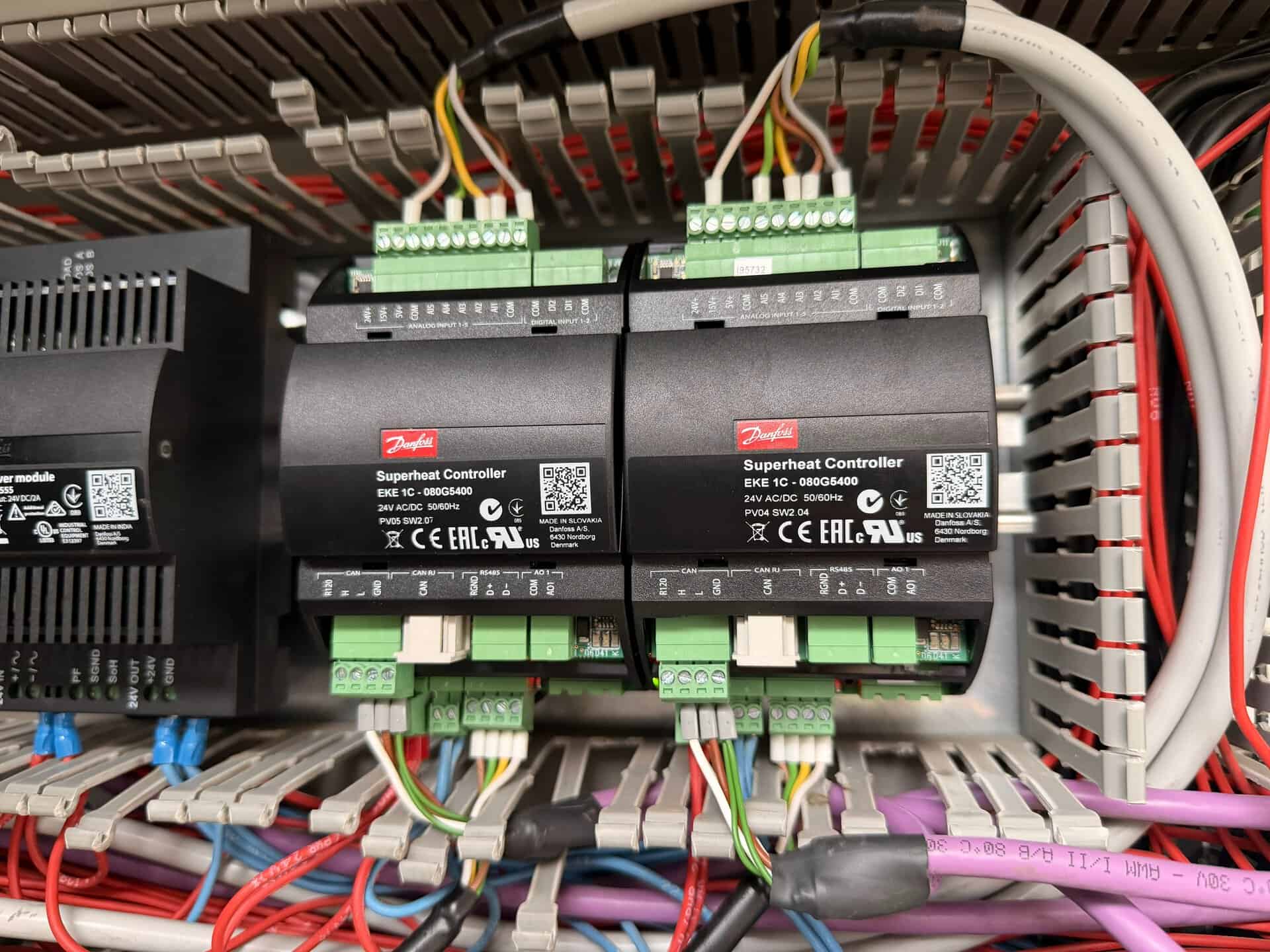

Sterownik sam maszyny nie naprawi, potrafi jednak powiedzieć, co ją niszczy. Najpierw zgrywamy historię błędów i szukamy powtarzalności, następnie porównujemy nastawy z rzeczywistymi warunkami pracy instalacji. Bardzo często okazuje się, że nastawy pochodzą jeszcze z uruchomienia, podczas gdy zakład zmienił w międzyczasie profil produkcji.

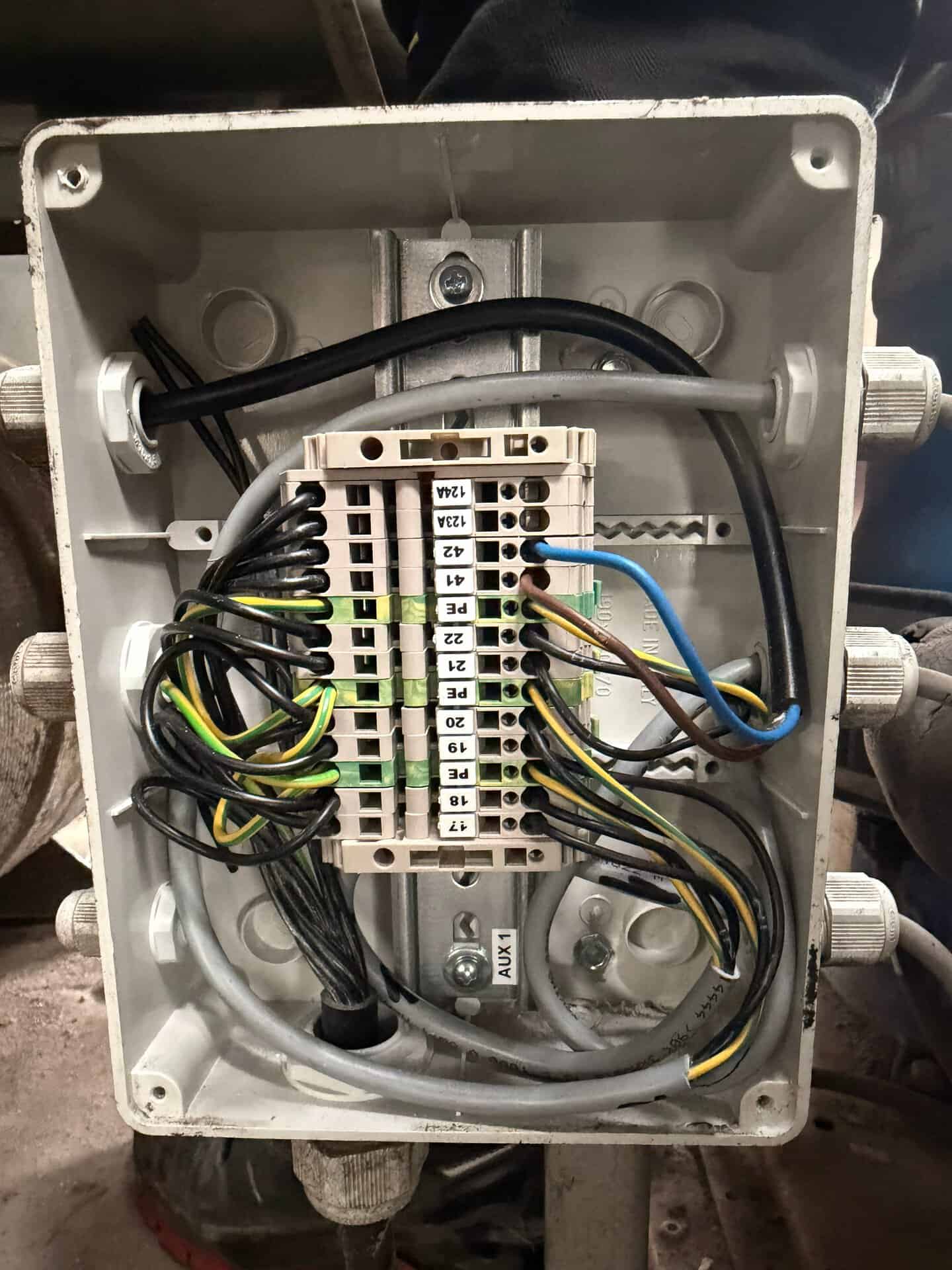

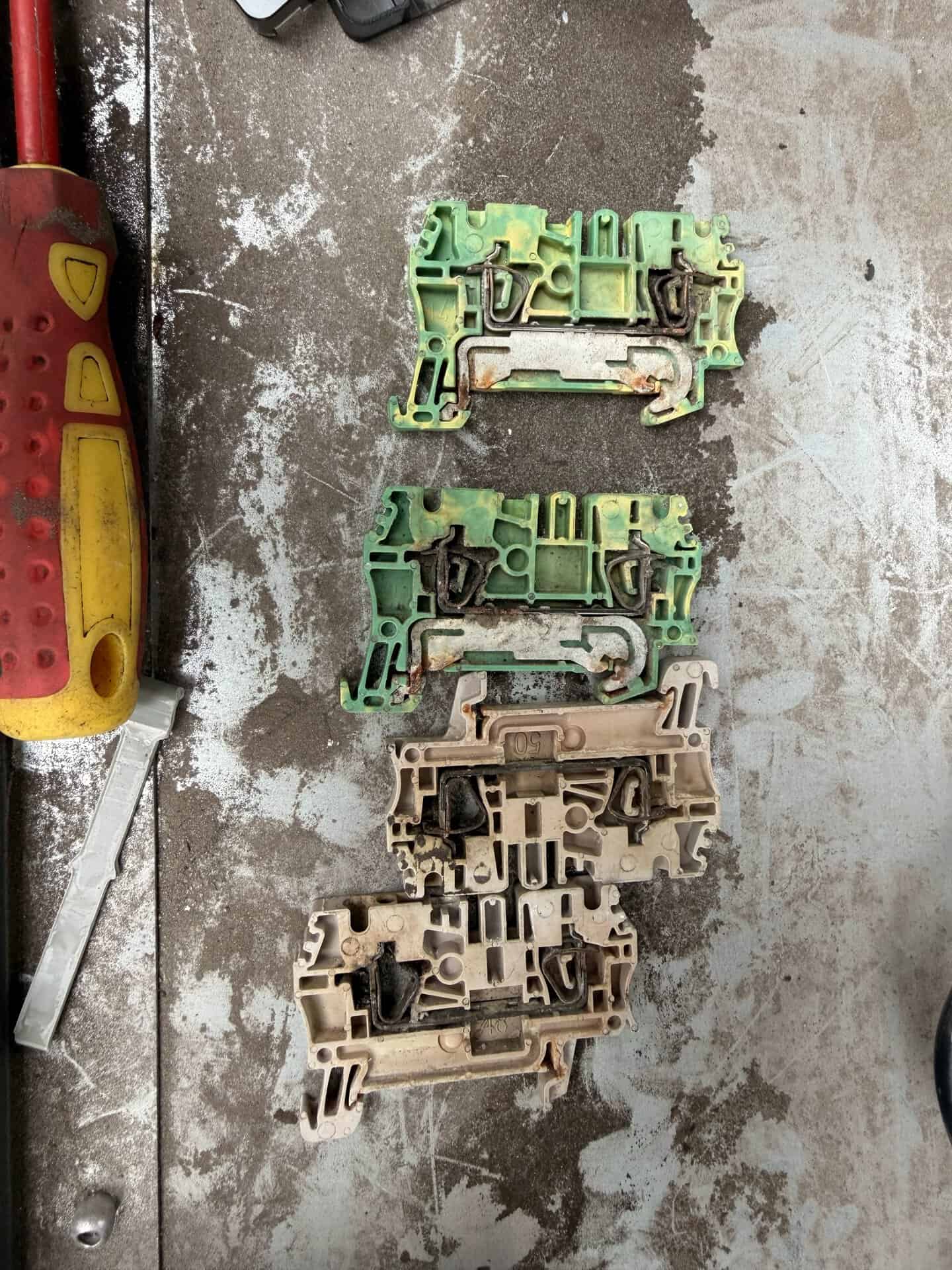

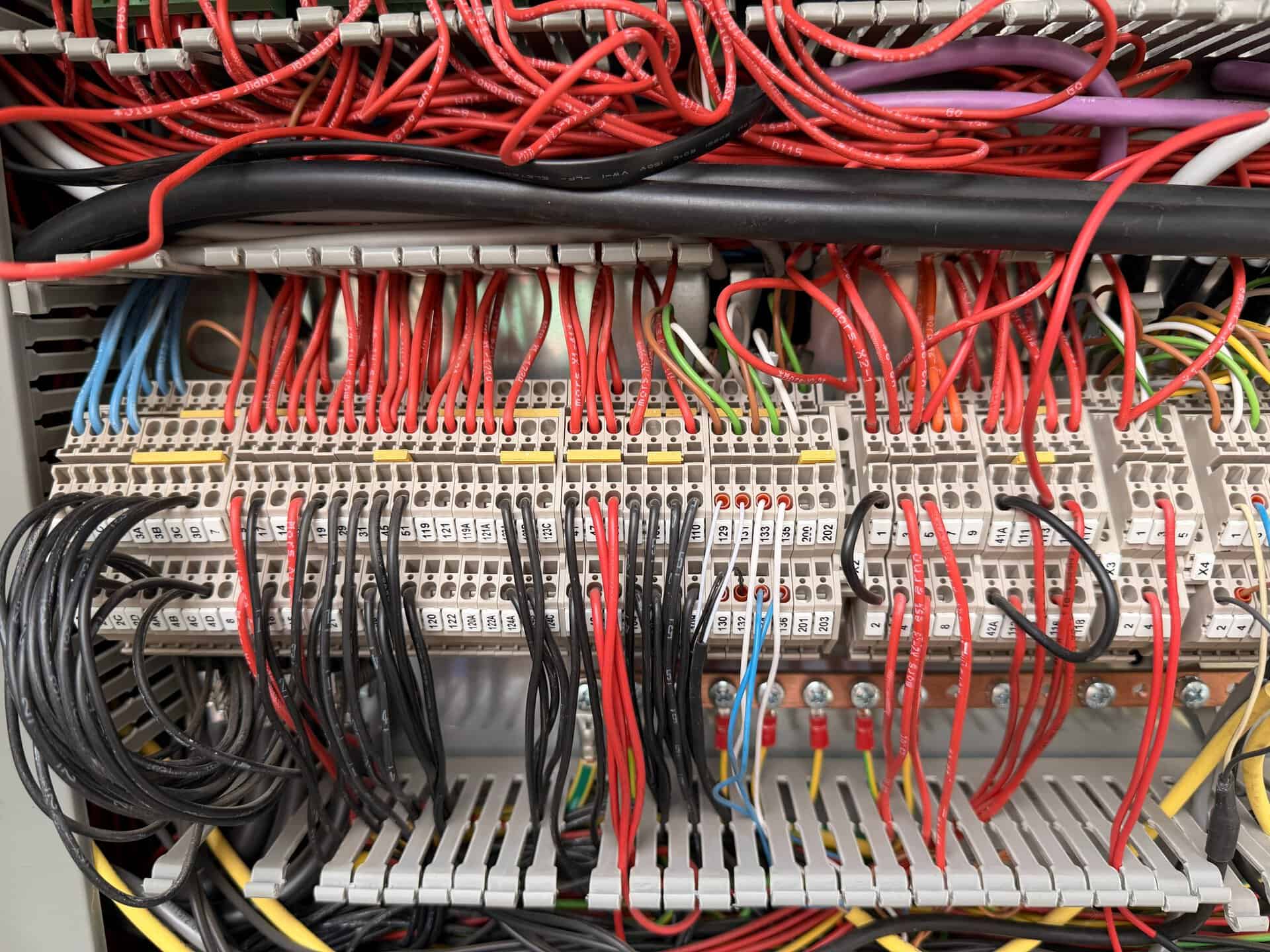

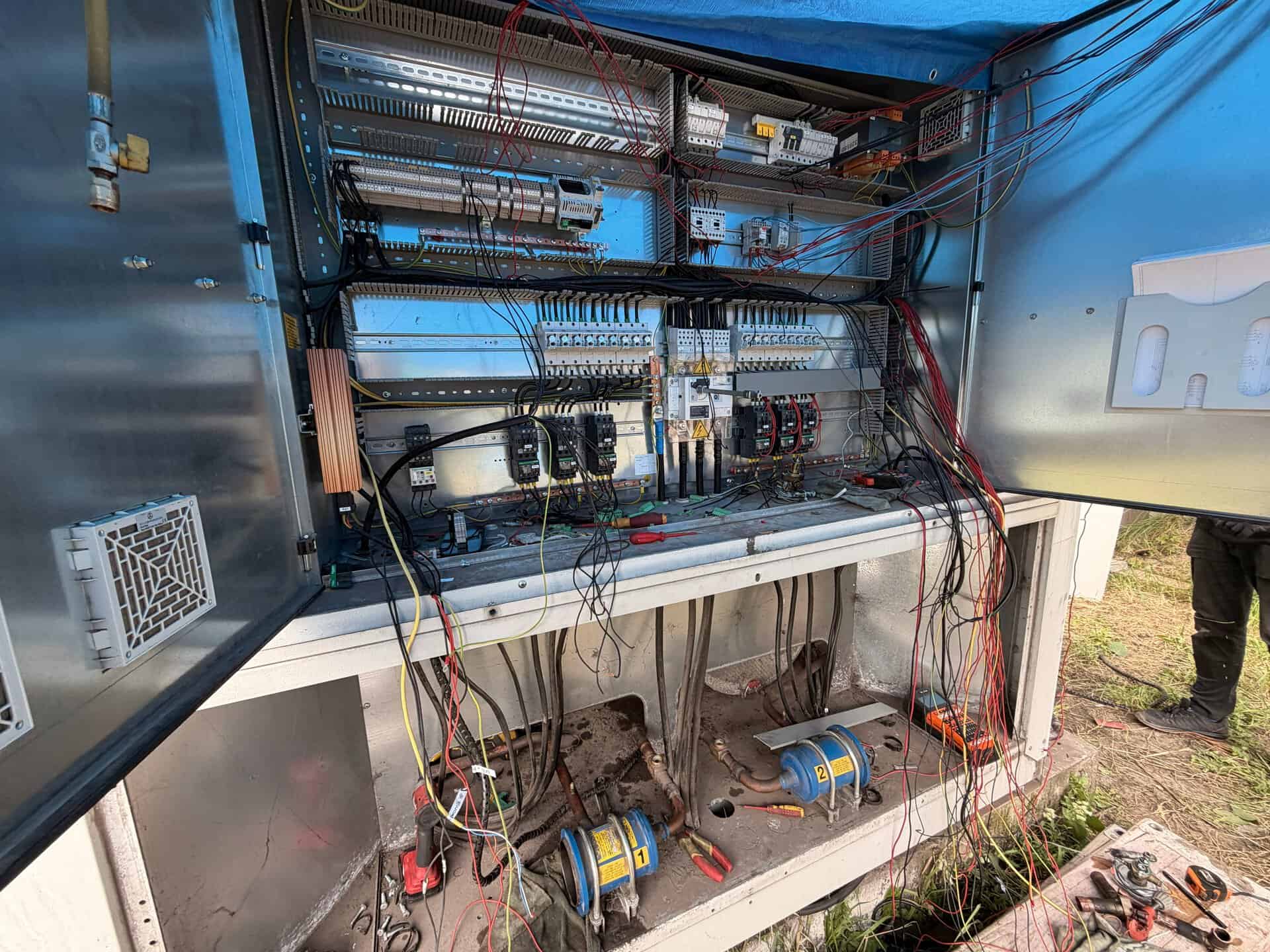

Osobno testujemy zabezpieczenia: presostaty, ochronę przeciwzamrożeniową i kontrolę przepływu. Sprawdzamy też dokręcenie połączeń w rozdzielnicy oraz ślady przegrzania na stykach, gdyż luźna śruba potrafi wywołać awarię wyglądającą jak uszkodzenie sprężarki.

Błędy eksploatacyjne, które kończą się przestojem

Te same scenariusze spotykamy w zakładach niezależnie od branży.

• Dolewanie czynnika co sezon zamiast usunięcia przyczyny ubytku.
• Mycie skraplacza myjką wysokociśnieniową pod złym kątem, co kładzie lamele.
• Praca na wodzie bez filtracji i uzdatniania, przez co parownik płytowy zarasta osadem.
• Obchodzenie alarmu przepływu zamiast naprawy czujnika lub pompy.
• Przekładanie przeglądu na moment, w którym maszyna pracuje pełną mocą.

Każdy z tych punktów prowadzi do naprawy agregatu wody lodowej w trybie awaryjnym, czyli wtedy, gdy przestój kosztuje najwięcej.

Protokół serwisowy i dokumentacja F-gazowa

Wizyta kończy się protokołem, w którym zapisujemy zmierzone ciśnienia i temperatury, stan sprężarek, wynik próby szczelności, wykonane czynności oraz zalecenia na kolejne miesiące. Dzięki temu służby utrzymania ruchu porównują parametry rok do roku i planują wydatki, zamiast reagować dopiero na alarm.

Dla urządzeń napełnionych czynnikami f-gazowymi liczy się także strona formalna. Progi napełnienia decydują o częstotliwości kontroli i o obowiązku prowadzenia karty urządzenia, a szczegółowe obowiązkowe kontrole szczelności układu chłodniczego opisuje rozporządzenie unijne 2024/573. Prowadzimy tę dokumentację przy okazji przeglądu, więc zakład nie musi pilnować dwóch osobnych terminów. Jeżeli maszyna jest jedynym źródłem chłodu w procesie, rozważ kontrakt utrzymaniowy albo wynajem chillera zastępczego na czas poważniejszej naprawy.

Serwis chiller Clint CHA G 786-P: pytania, które słyszymy najczęściej

Jak często wykonywać przegląd chillera Clint CHA G 786-P?

W zakładach pracujących sezonowo sprawdza się schemat dwóch wizyt w roku: przed sezonem, gdy jest czas na czyszczenie skraplacza i korektę nastaw, oraz po sezonie, gdy widać skutki pracy pełną mocą. Przy pracy ciągłej lub w zapylonym otoczeniu odstępy skracamy. Niezależnie od tego częstotliwość kontroli szczelności wynika z ilości czynnika w układzie.

Czy serwis chillera wymaga zatrzymania produkcji?

Większość pomiarów wykonujemy na pracującym urządzeniu, ponieważ tylko wtedy widać rzeczywiste parametry. Postoju wymagają natomiast prace w rozdzielnicy, czyszczenie filtrów wodnych i ingerencja w układ chłodniczy. Zwykle planujemy je w oknie serwisowym uzgodnionym z utrzymaniem ruchu, na przykład w nocy lub w dniu przestoju technologicznego.

Co zrobić, gdy sterownik zgłasza alarm wysokiego ciśnienia?

Przede wszystkim nie kasuj alarmu w kółko, gdyż każde wymuszone załączenie obciąża sprężarkę. Sprawdź, czy wentylatory skraplacza pracują, czy lamele nie są zabrudzone i czy nic nie blokuje wyrzutu powietrza. Jeżeli alarm wraca, zgłoś awarię i przekaż serwisowi historię błędów ze sterownika, bo to skraca diagnostykę.

Czy po wizycie otrzymam protokół serwisowy?

Tak, protokół serwisowy przekazujemy po każdej wizycie. Zawiera zmierzone parametry, opis wykonanych czynności, wynik kontroli szczelności układu chłodniczego oraz zalecenia z podziałem na pilne i planowe. Taki dokument stanowi podstawę do budżetowania remontów, a przy urządzeniach f-gazowych porządkuje również obowiązki operatora.

Podsumowanie

Serwis chiller Clint CHA G 786-P opiera się na pomiarze, nie na wymianie części w ciemno. Ciśnienia, przegrzanie, stan sprężarek scroll, drożność skraplacza i parownika oraz historia alarmów układają się w jeden obraz stanu maszyny. Zgłoś awarię lub zamów przegląd: Dział Diagnostyczny Szczecin +48 536 577 385, Dział Techniczny +48 501 179 381, info@chillerserwis.com. Zajmujemy się także pełnym serwisem chillerów przemysłowych w ramach kontraktów utrzymaniowych.
