Serwis chiller Carrier 30XA 0452 w zakładzie pracującym w ruchu ciągłym
Serwis chiller Carrier 30XA 0452 obejmuje diagnostykę układu chłodniczego R134a, pomiar ciśnień i temperatur, kontrolę sprężarek śrubowych, weryfikację elektronicznych zaworów rozprężnych oraz odczyt historii alarmów ze sterownika Pro-Dialog lub Touch Pilot. Prace zamyka raport serwisowy z parametrami pracy i zaleceniami.
Maszyna z szeregu AquaForce chłodzi zwykle proces, a nie komfort, dlatego jej postój zatrzymuje produkcję. Zgłoszenia trafiają do nas najczęściej wtedy, gdy agregat cyklicznie zrzuca stopnie mocy, temperatura wody lodowej rośnie, a panel pokazuje alarm wysokiego ciśnienia. Przyczyna rzadko leży tam, gdzie wskazuje kod błędu. Z tego powodu zaczynamy od pomiaru, a nie od wymiany podzespołu.
Jakie objawy poprzedzają awarię chillera Carrier 30XA?
Agregat rzadko zatrzymuje się bez zapowiedzi. Zwykle przez kilka tygodni wysyła sygnały, które obsługa zakładu może odczytać samodzielnie. Poniższa lista porządkuje objawy spotykane najczęściej przed poważną awarią.
- Rosnąca temperatura wody lodowej na wyjściu z parownika mimo pełnego obciążenia sprężarek.
- Powtarzające się alarmy wysokiego ciśnienia skraplania w upalne dni, ustępujące po nocnym spadku temperatury.
- Głośna, nierówna praca sprężarki śrubowej oraz wibracje przenoszone na ramę agregatu.
- Obniżony poziom oleju we wzierniku i skrócone czasy pracy między restartami sprężarki.
- Zaolejone plamy przy przyłączach serwisowych, czyli typowy ślad utraconej szczelności układu chłodniczego.
- Wentylatory skraplacza pracujące na pełnych obrotach przy niskim obciążeniu instalacji.
Każdy z tych objawów da się potwierdzić pomiarem. Ponadto większość z nich pozwala zaplanować naprawę przed przestojem, a nie w jego trakcie. Przy dwóch lub więcej sygnałach z listy uzasadniona jest wizyta w ramach serwisu chillerów Carrier, zanim maszyna stanie w środku sezonu.
Diagnostyka chillera Carrier i pomiar parametrów pracy układu R134a

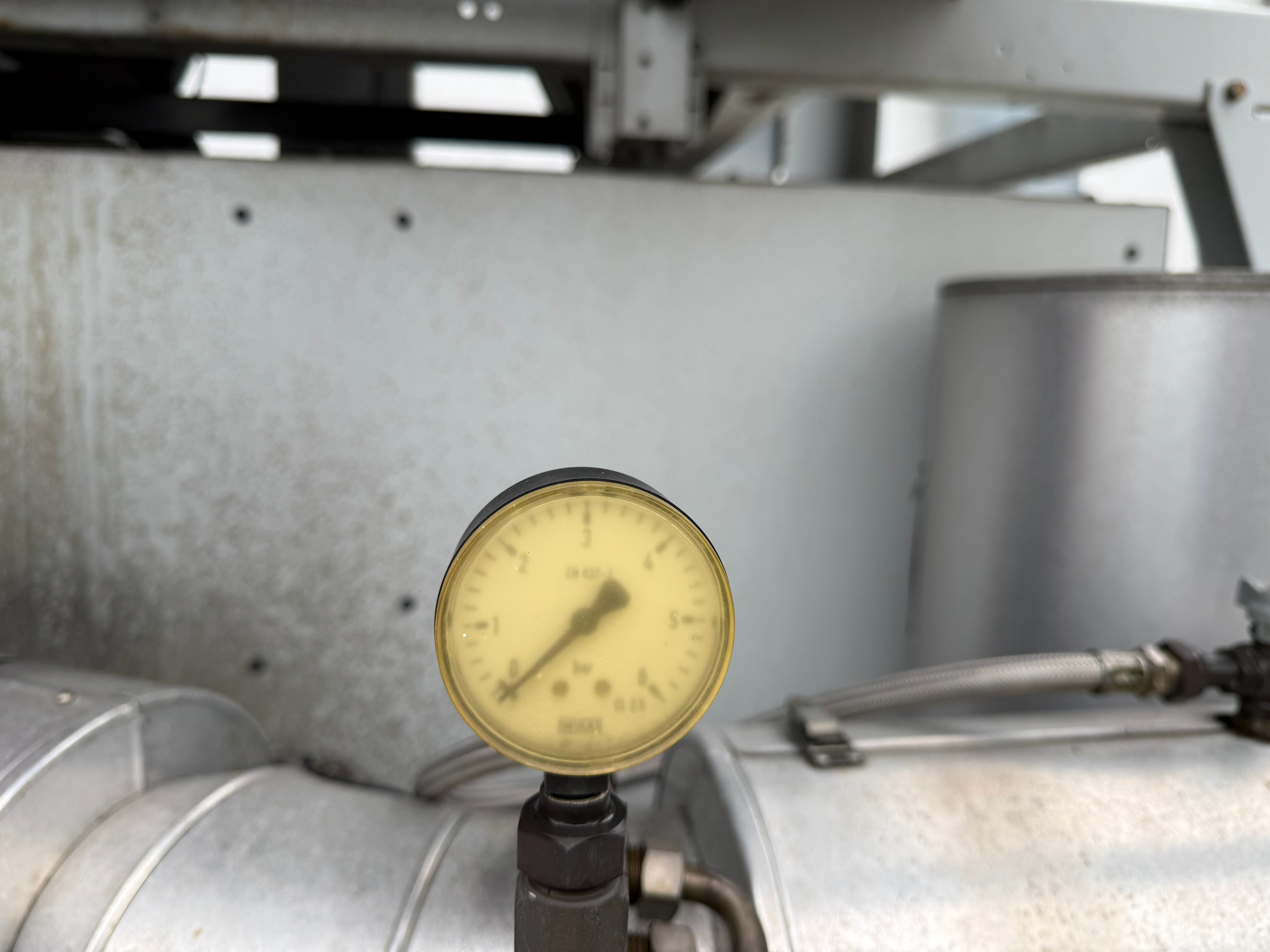

Serwis chiller Carrier 30XA 0452 zaczynamy od zdjęcia pełnego obrazu termodynamicznego. Mierzymy ciśnienie ssania i tłoczenia, przegrzanie na ssaniu oraz dochłodzenie za skraplaczem. Następnie zestawiamy wyniki z temperaturą otoczenia i rzeczywistym obciążeniem instalacji. Dopiero taki komplet danych rozstrzyga, czy problemem jest ubytek czynnika, zabrudzony skraplacz, czy błędna nastawa regulatora.
Ilość R134a oceniamy pośrednio, ponieważ w układzie z parownikiem zalanym sam wziernik bywa mylący. Pomaga zestawienie dochłodzenia, przegrzania i różnicy temperatur wody na parowniku. Co więcej, ubytek czynnika prawie zawsze oznacza nieszczelność, a nie naturalne zużycie. Uzupełnianie czynnika bez znalezienia miejsca wycieku to wydatek, który wraca co kilka miesięcy.
Kontrola układu R134a ma też wymiar formalny. Instalacje z tym czynnikiem podlegają obowiązkom opisanym w przepisach regulujących kontrolę szczelności instalacji chłodniczej, dlatego każdą próbę dokumentujemy w protokole.
Sprężarki śrubowe, olej i elektroniczne zawory rozprężne
Sprężarka śrubowa znosi wiele, jednak nie wybacza problemów ze smarowaniem. Dlatego sprawdzamy poziom oleju, jego barwę oraz stopień zakwaszenia. Ciemny olej o zapachu spalenizny wskazuje na przegrzanie uzwojeń albo pracę przy zawyżonym ciśnieniu tłoczenia. W takiej sytuacji sama wymiana oleju niczego nie kończy, gdyż przyczyna leży po stronie parametrów pracy.
Elektroniczne zawory rozprężne oceniamy w ruchu, a nie na postoju. Obserwujemy stopień otwarcia w funkcji obciążenia oraz stabilność przegrzania. Zawór pracujący na krańcach zakresu sygnalizuje zwykle albo niedobór czynnika, albo błąd czujnika temperatury za parownikiem. Naprawa sprężarki śrubowej bywa kosztowna, natomiast regeneracja sprężarki śrubowej podjęta we właściwym momencie pozwala uniknąć wymiany całego zespołu.
Skraplacz, wentylatory i przepływ wody lodowej
Zabrudzony skraplacz powietrzny odpowiada za dużą część letnich zgłoszeń. Pył, puch topoli i tłuszcz z wyrzutni wentylacyjnych osadzają się między lamelami, przez co temperatura skraplania rośnie. W efekcie sprężarka pobiera więcej prądu, a wydajność chłodnicza spada. Czyszczenie chemiczne oraz przedmuch od strony wypływu powietrza przywracają pierwotne warunki wymiany ciepła.
Wentylatory sprawdzamy pojedynczo, ponieważ jeden uszkodzony napęd potrafi zaburzyć rozkład powietrza w całej sekcji. Mierzymy prądy, oceniamy luz łożysk i kontrolujemy sterowanie obrotami. Serwis chiller Carrier 30XA 0452 obejmuje również stronę wodną. Zbyt mały przepływ przez parownik grozi zamarznięciem i alarmem niskiego ciśnienia parowania, natomiast zbyt duży podnosi opory hydrauliczne i obciąża pompy.
Filtr siatkowy, przetworniki ciśnienia i czujniki temperatury weryfikujemy razem z układem hydraulicznym. Dzięki temu widać, czy usterka siedzi w agregacie, czy w instalacji odbiorczej. Jeśli konieczne są zmiany po stronie rurociągów, planujemy je w ramach modernizacji instalacji wody lodowej.
Elektryka, sterownik Pro-Dialog i Touch Pilot, historia alarmów
Odczyt historii alarmów skraca diagnostykę nawet o kilka godzin. Sterownik Pro-Dialog oraz panel Touch Pilot zapisują kody, godziny zdarzeń i stany obwodów. Zestawienie tych danych z harmonogramem produkcji pokazuje, czy zakłócenia wiążą się z konkretnym cyklem technologicznym. Przede wszystkim jednak ujawnia zdarzenia, których obsługa nie zdążyła zauważyć.
Szafę elektryczną traktujemy równie poważnie jak część chłodniczą. Mierzymy napięcia i prądy robocze na każdej fazie, sprawdzamy asymetrię, oceniamy stan styków oraz dokręcamy połączenia. Przegrzane zaciski zostawiają charakterystyczne przebarwienia, zatem oględziny łączymy z pomiarem. Kontrolujemy również presostaty, przetworniki ciśnienia i zabezpieczenia silnikowe.
Serwis chiller Carrier 30XA 0452, zakres przeglądu i raport serwisowy
Przegląd okresowy spina wszystkie wątki opisane wyżej. Najpierw wykonujemy pomiary w stanie ustalonym, następnie czyścimy wymienniki i sprawdzamy elektrykę, wreszcie testujemy wydajność chłodniczą oraz optymalizujemy nastawy sterownika. Serwis agregatu wody lodowej Carrier 30XA kończy się dokumentem, a nie ustną informacją przy maszynie.
Raport zawiera zmierzone parametry, listę usterek, ocenę stanu podzespołów i zalecenia rozdzielone na pilne oraz planowe. Dzięki temu utrzymanie ruchu planuje budżet i okno postojowe z wyprzedzeniem. Dla zakładów bez rezerwy chłodniczej przygotowujemy dodatkowo scenariusz na czas dłuższej naprawy, łącznie z wynajmem chillera zastępczego.
Serwis chiller Carrier 30XA 0452, najczęstsze pytania
Jak często wykonywać przegląd chillera R134a?
Przegląd chillera R134a planuje się zwykle dwa razy w roku, przed sezonem letnim i po jego zakończeniu. Maszyny pracujące w ruchu ciągłym albo w otoczeniu zapylonym wymagają częstszej kontroli skraplacza. Niezależnie od harmonogramu przeglądów obowiązuje osobny cykl kontroli szczelności, którego częstotliwość wynika z ilości czynnika w układzie oraz jego współczynnika GWP.
Czy alarm wysokiego ciśnienia zawsze oznacza brak czynnika?
Nie. Alarm wysokiego ciśnienia wynika najczęściej z pogorszonej wymiany ciepła w skraplaczu, czyli z zabrudzonych lamel, uszkodzonego wentylatora albo recyrkulacji gorącego powietrza wokół agregatu. Niedobór czynnika daje obraz odwrotny, ponieważ obniża ciśnienie parowania i podnosi przegrzanie. Dlatego przed uzupełnieniem R134a wykonujemy komplet pomiarów.
Ile trwa diagnostyka agregatu wody lodowej Carrier?
Diagnostyka agregatu wody lodowej Carrier w typowym zakresie zajmuje kilka godzin pracy dwuosobowej mobilnej grupy serwisowej. Czas zależy od dostępności maszyny, możliwości uruchomienia jej pod obciążeniem oraz od tego, czy potrzebny jest odczyt danych archiwalnych ze sterownika. Wynik przekazujemy w raporcie razem z wyceną prac naprawczych.
Czy regeneracja sprężarki śrubowej opłaca się bardziej niż wymiana?
To zależy od przyczyny uszkodzenia. Zatarcie wirników po utracie smarowania kwalifikuje sprężarkę zwykle do wymiany na sprawną jednostkę zamienną, natomiast uszkodzenie łożysk, zaworu suwakowego czy uzwojeń często pozwala na regenerację. Decyzję podejmujemy po otwarciu układu i ocenie stanu wirników, gdyż dopiero wtedy widać rzeczywisty zakres szkód.
Podsumowanie i kolejny krok
Agregat 30XA psuje się etapami. Najpierw traci wydajność, potem alarmuje, a dopiero na końcu staje. Pomiar ciśnień, ocena oleju, czyszczenie skraplacza i analiza historii alarmów zatrzymują ten proces wcześnie. Serwis chiller Carrier 30XA 0452 zwraca się wtedy, gdy wyprzedza awarię.
Zgłoszenia awarii i zamówienia diagnostyki przyjmuje Dział Diagnostyczny w Szczecinie pod numerem +48 536 577 385 oraz Dział Techniczny pod numerem +48 501 179 381. Opis objawów i numer seryjny maszyny prosimy przesłać na info@chillerserwis.com. W odpowiedzi podajemy termin wyjazdu i zakres pomiarów.
