Serwis chiller Carrier 30GX-162: co sprawdzamy po przyjeździe na obiekt

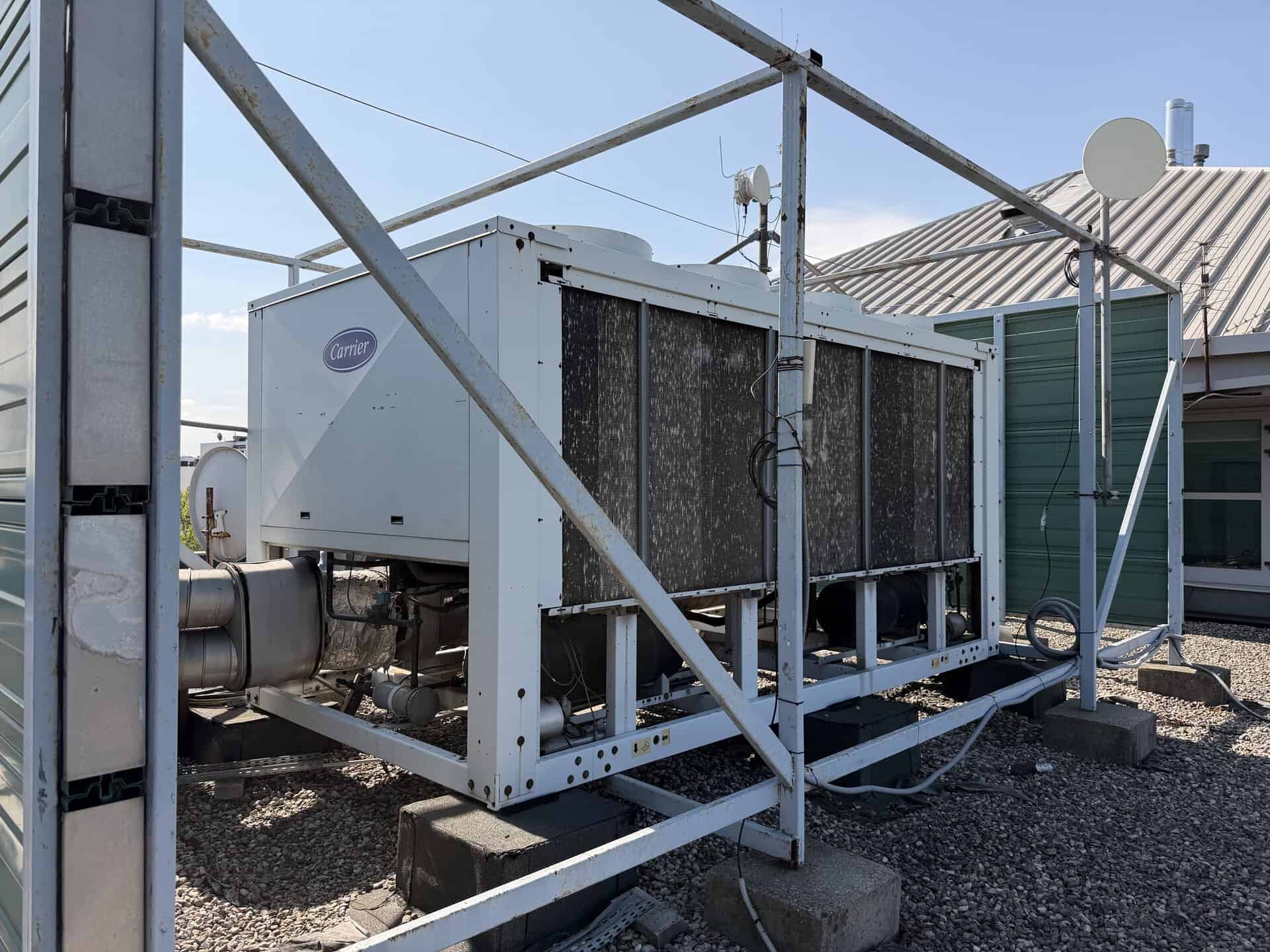

Serwis chiller Carrier 30GX-162 to komplet czynności diagnostycznych i konserwacyjnych przy agregacie wody lodowej ze sprężarkami śrubowymi, dwoma obiegami na czynniku R134a, skraplaczem powietrznym i sterownikiem Pro-Dialog. Obejmuje oględziny, kontrolę szczelności układu chłodniczego, pomiary ciśnień i temperatur, sprawdzenie oleju, elektryki oraz próbę pracy pod obciążeniem. Do takiej maszyny jedziemy zwykle wtedy, gdy woda lodowa przestaje trzymać zadaną temperaturę, a obsługa kasuje ten sam alarm trzeci raz w tygodniu. Im dłużej agregat pracuje na granicy zabezpieczeń, tym droższa robi się naprawa. Dlatego wizytę zaczynamy od uporządkowanej diagnostyki obu obiegów, a nie od wymiany części.
Jakie objawy zapowiadają awarię chillera Carrier 30GX-162?
Służby techniczne rzadko mają pod ręką manometry i detektor nieszczelności. Mimo to pierwsze sygnały problemu widać gołym okiem. Poniższe objawy powtarzają się w zgłoszeniach dotyczących agregatów śrubowych tej klasy.
- Woda lodowa wraca z instalacji cieplejsza niż zwykle, chociaż sterownik nie zgłasza jeszcze alarmu.
- Jeden z dwóch obiegów startuje z opóźnieniem albo wyłącza się po kilku minutach pracy.
- Sprężarka śrubowa pracuje głośniej, a przy zmianie stopnia wydajności słychać wyraźne pulsowanie.

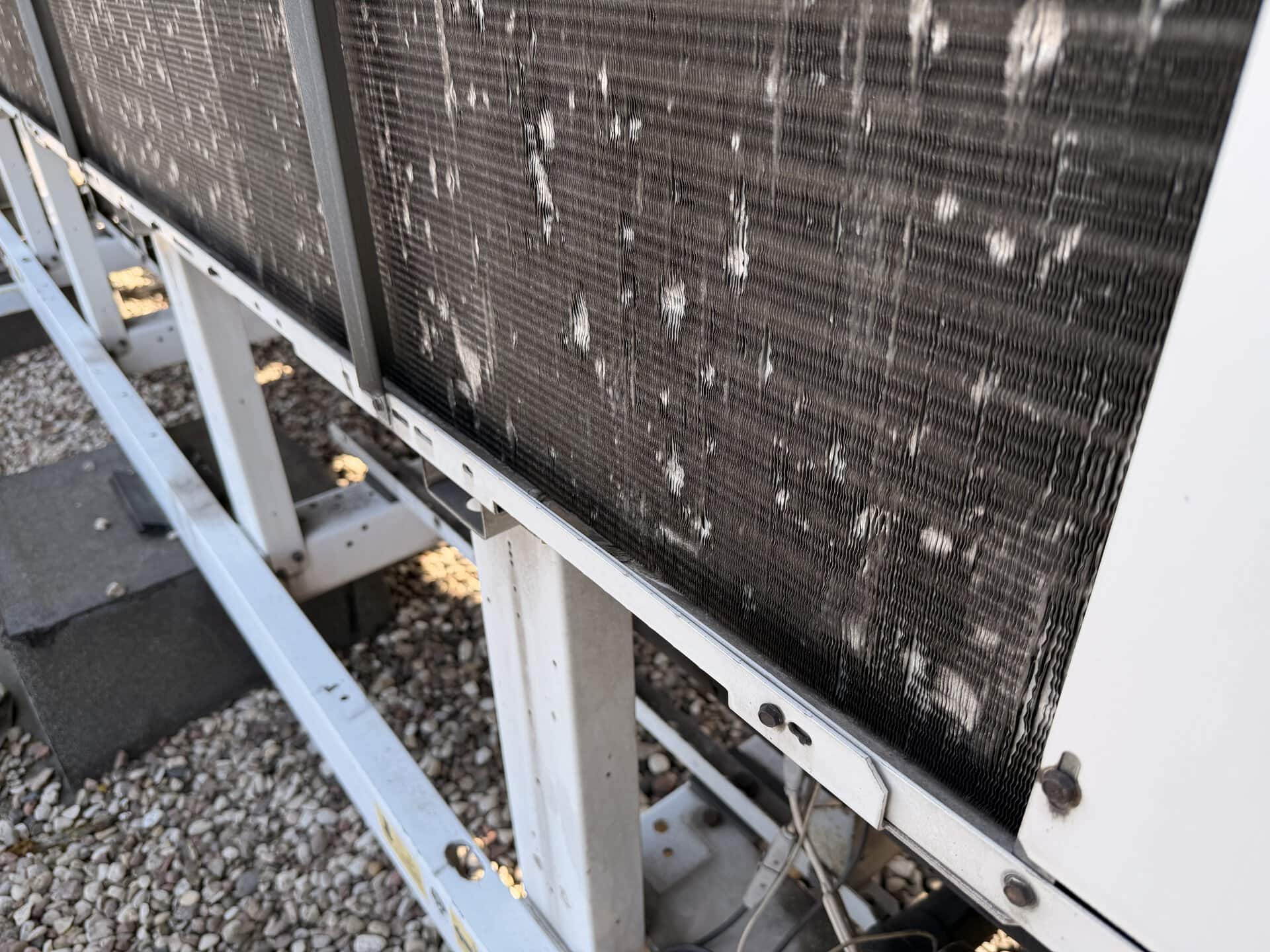

- Na lamelach skraplacza powietrznego widać kożuch z pyłu, puchu topoli albo mgły olejowej z hali.
- Wentylatory skraplacza chodzą bez przerwy, chociaż temperatura zewnętrzna jest umiarkowana.
- Wokół sprężarki lub na przewodach olejowych zbiera się lepkie zabrudzenie, czyli ślad wycieku oleju.
- Sterownik Pro-Dialog notuje powtarzalne alarmy wysokiego ciśnienia, kasowane ręcznie przez operatora.
Każdy z tych objawów można jeszcze opanować planowym przeglądem. Po przekroczeniu pewnej granicy zostaje wyłącznie naprawa awaryjna i przestój produkcji. Jeżeli rozpoznajesz u siebie dwa punkty z listy, zamów diagnostykę pod numerem +48 536 577 385.
Kontrola szczelności układu chłodniczego i ciśnienia robocze
Pomiary zaczynamy od strony chłodniczej, ponieważ to ona najszybciej zdradza kondycję maszyny. Serwisant odczytuje ciśnienia robocze w obu obiegach i zestawia je z temperaturami czynnika chłodniczego R134a. Z tej pary wielkości wynikają przegrzanie i dochłodzenie, czyli podstawowe wskaźniki napełnienia oraz pracy zaworu rozprężnego. Zaniżone dochłodzenie przy poprawnym przegrzaniu wskazuje zwykle na ubytek czynnika, a ubytek zawsze ma swoje źródło.

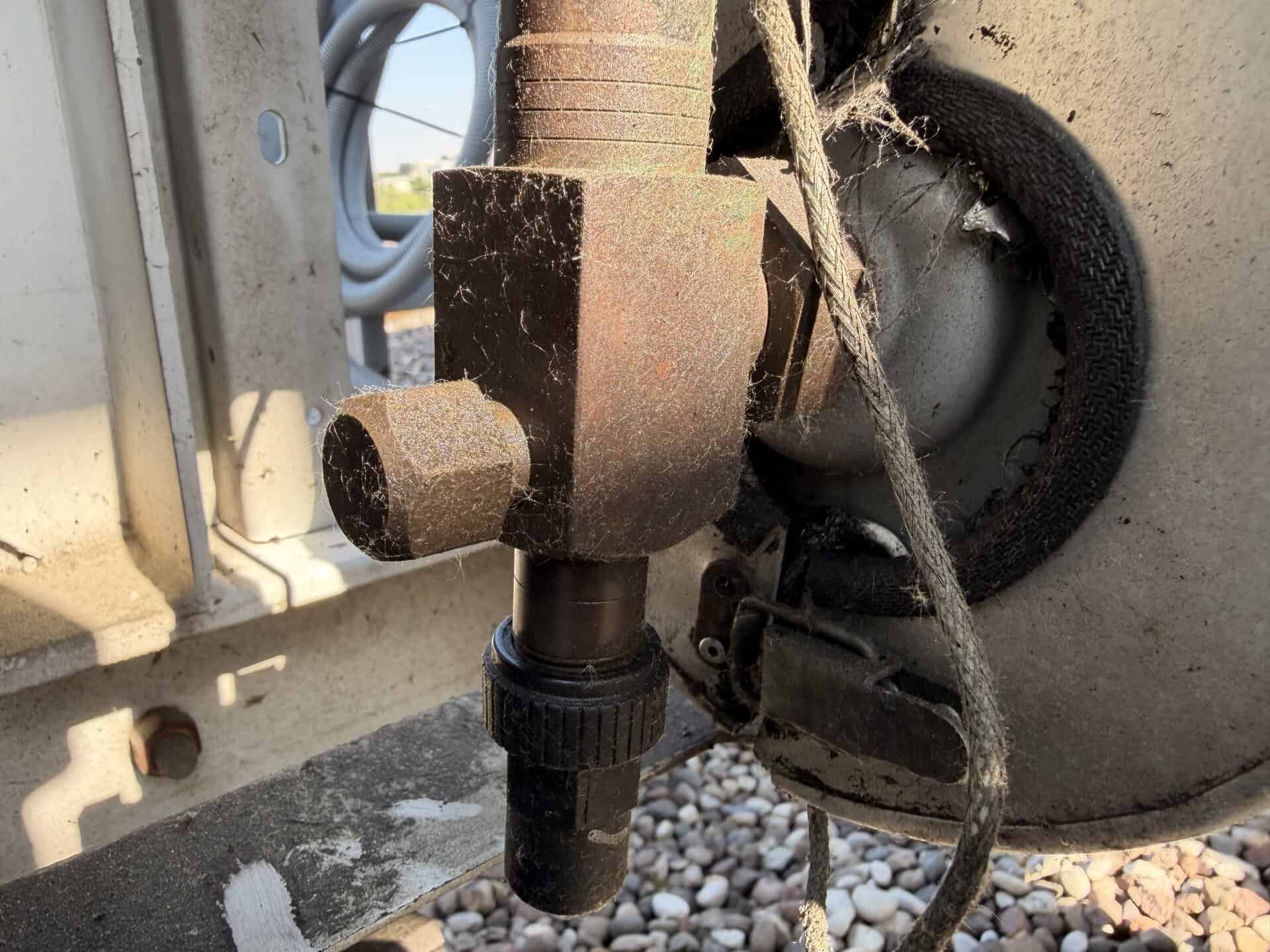

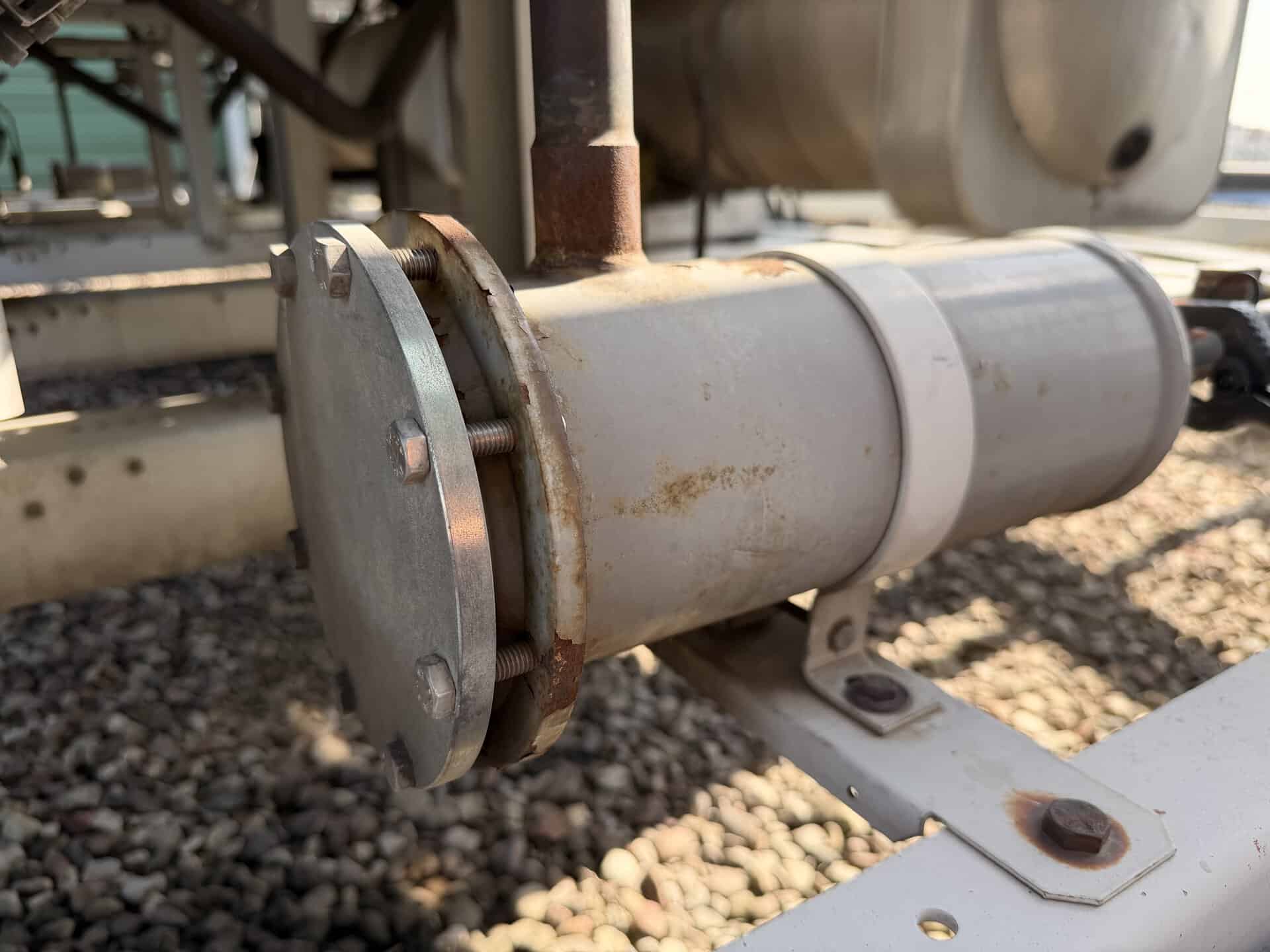

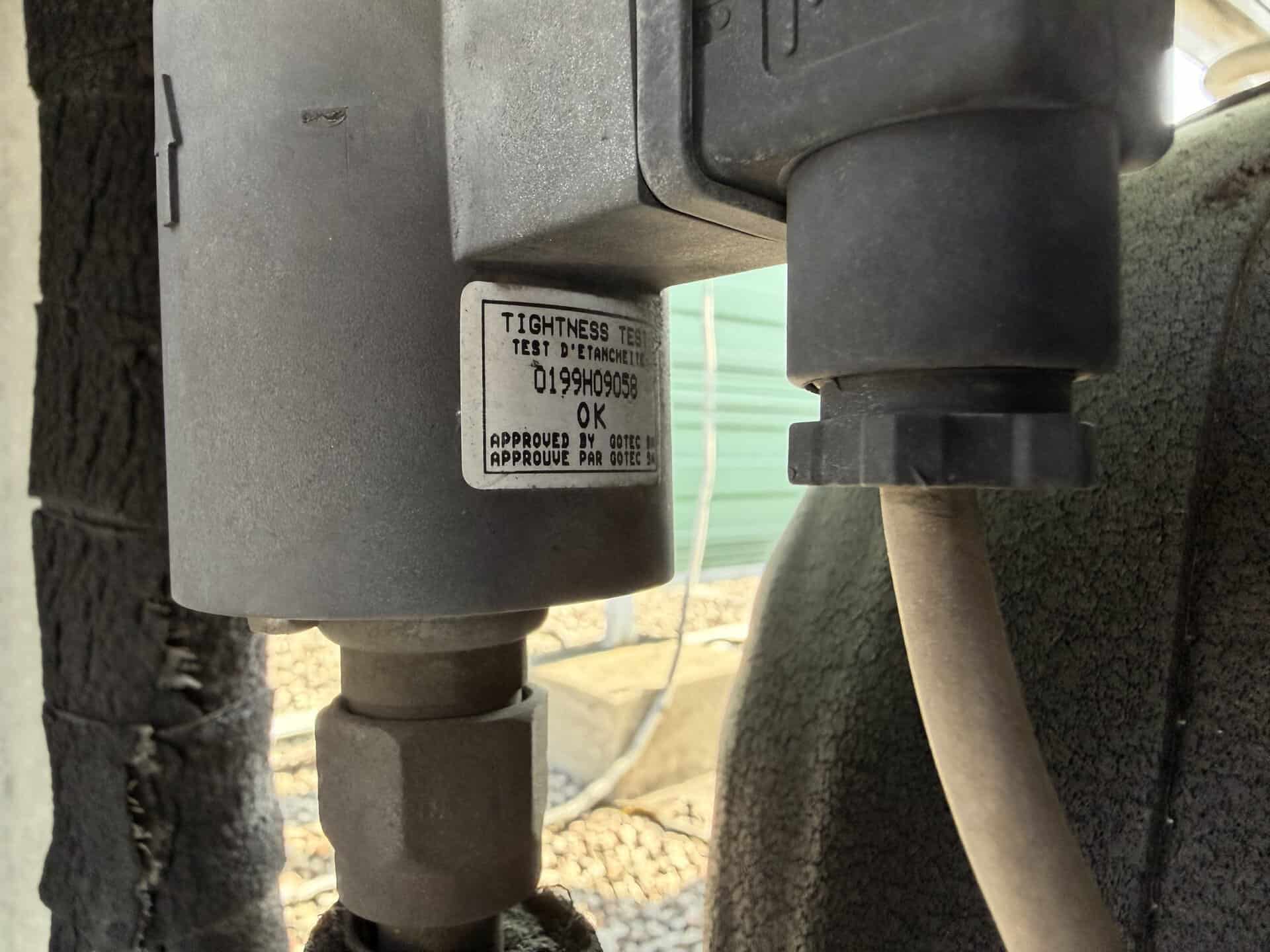

Kontrola szczelności układu chłodniczego obejmuje detektor elektroniczny, ocenę śladów oleju na złączkach oraz przegląd miejsc typowych dla wieloletniej eksploatacji: króćców serwisowych, uszczelnień presostatów i przetworników, przewodów olejowych, spawów kolektorów przy skraplaczu. Uzupełnianie czynnika bez znalezienia nieszczelności to najdroższa forma oszczędzania. Więcej o tym zakresie znajdziesz na stronie kontrola szczelności układu chłodniczego.
Sprężarki śrubowe, olej i układ zaolejenia

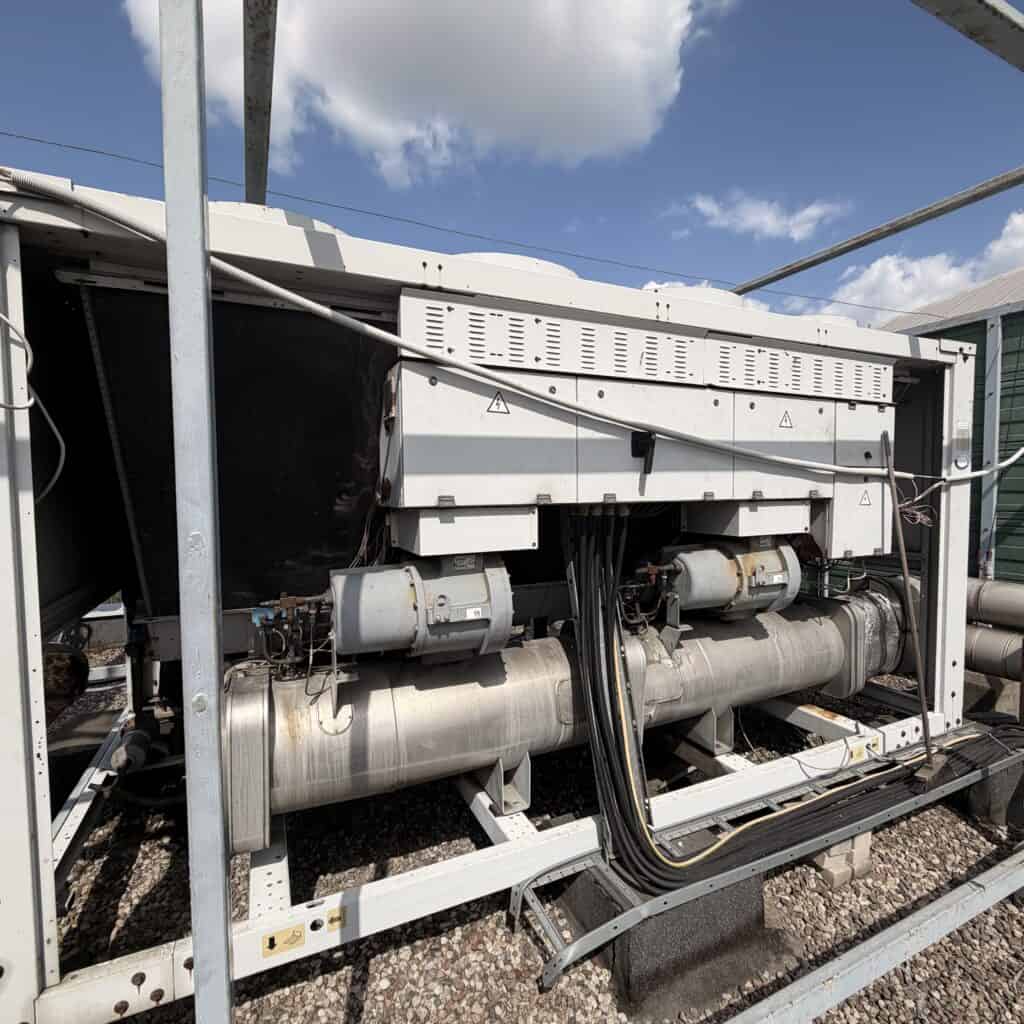

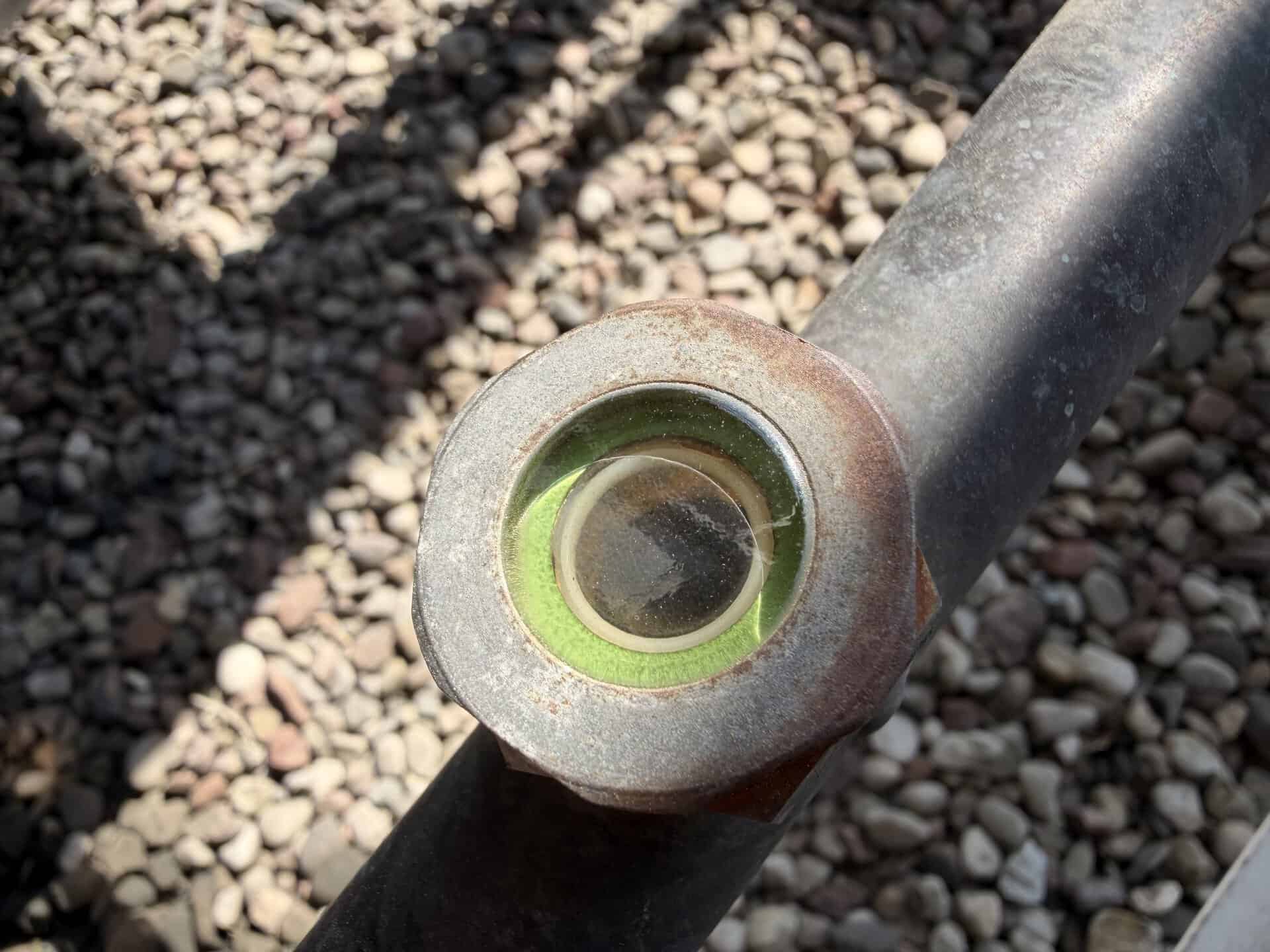

Sprężarki śrubowe wybaczają więcej niż tłokowe, jednak ostrzegają dyskretnie. Z tego powodu sprawdzamy poziom oleju we wzierniku podczas pracy oraz po postoju. Ocena obejmuje barwę i klarowność, bo ciemny, mętny olej z zapachem przypalenia świadczy o przegrzewaniu i utracie właściwości smarnych.

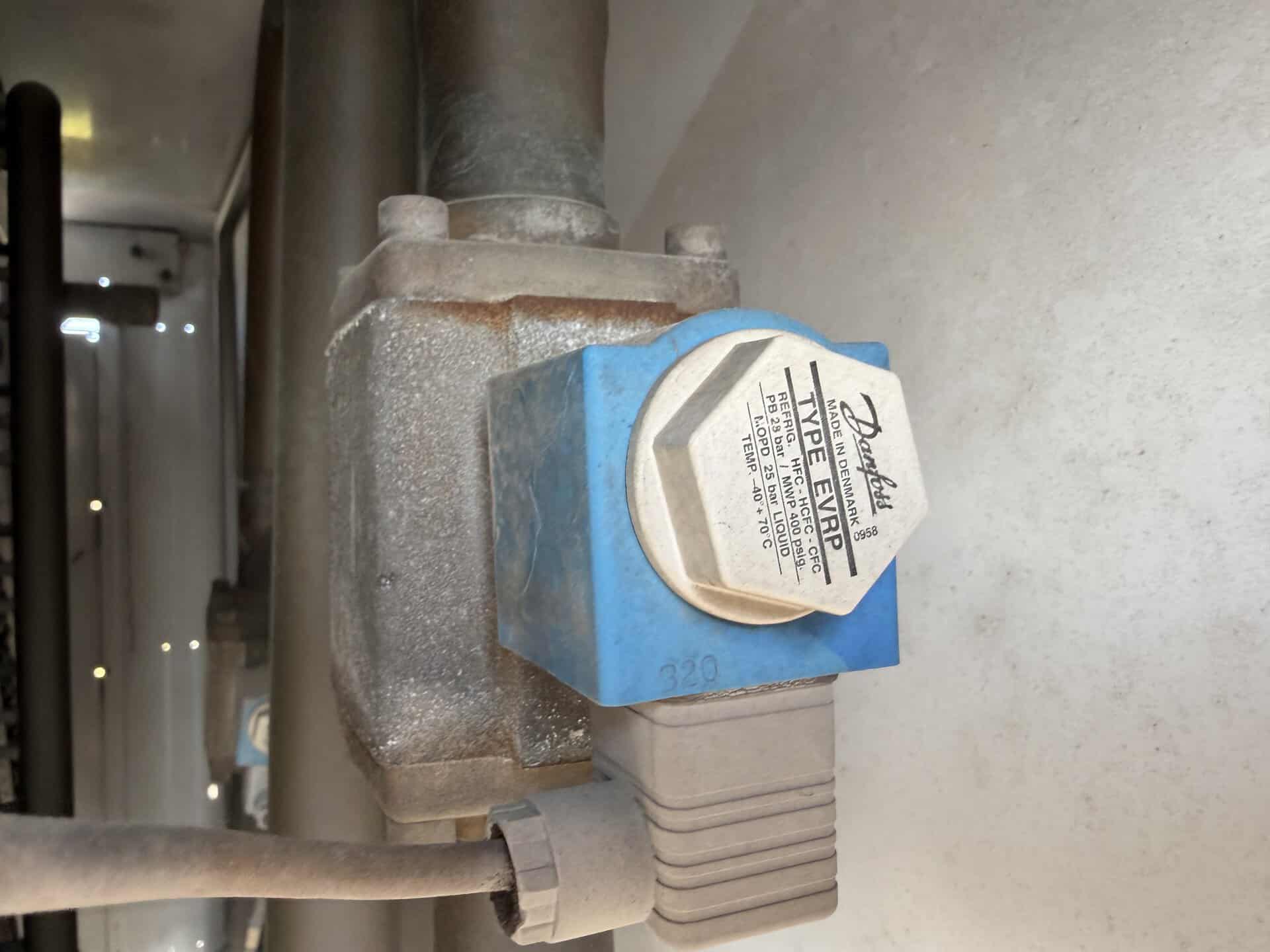

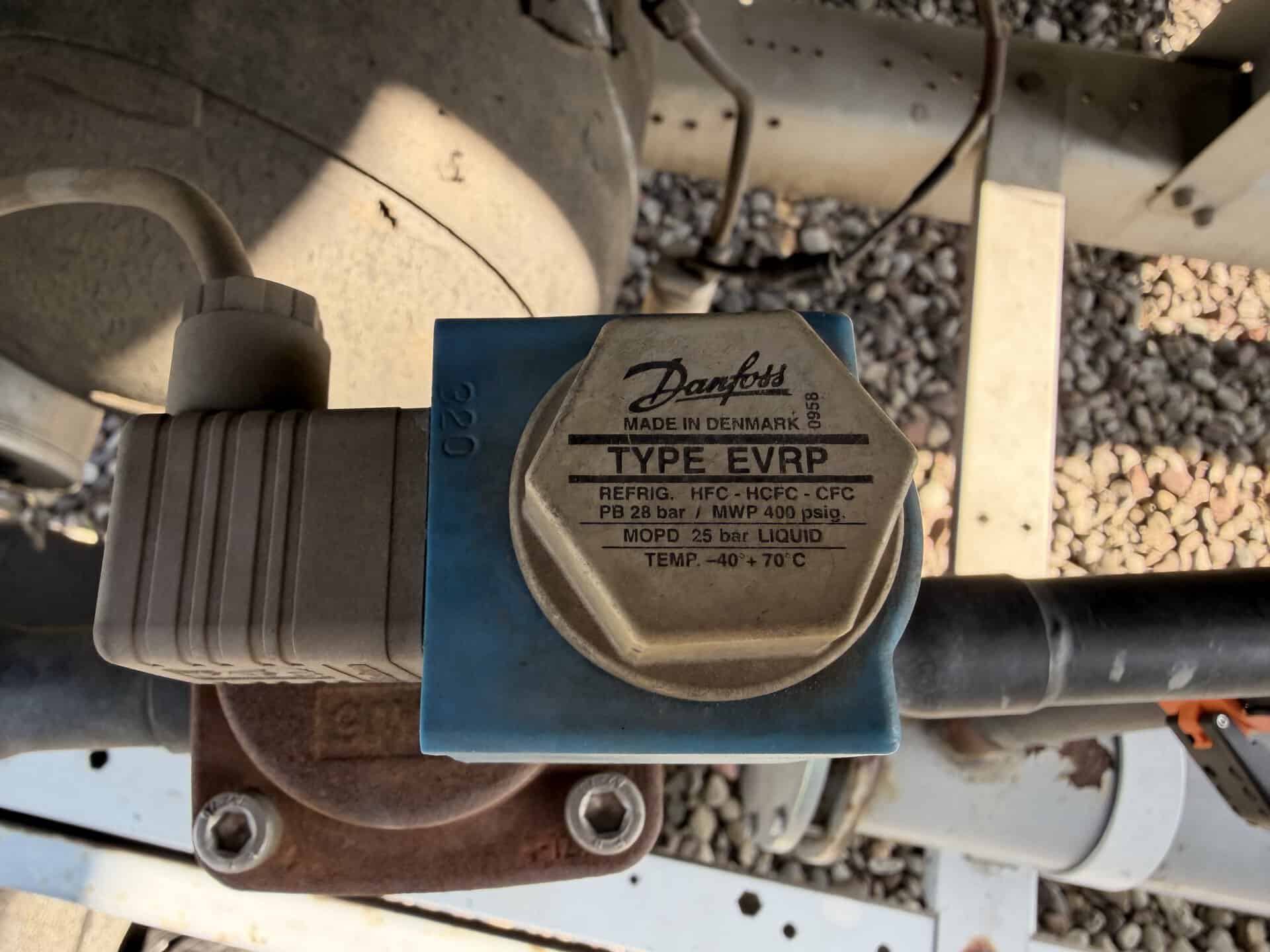

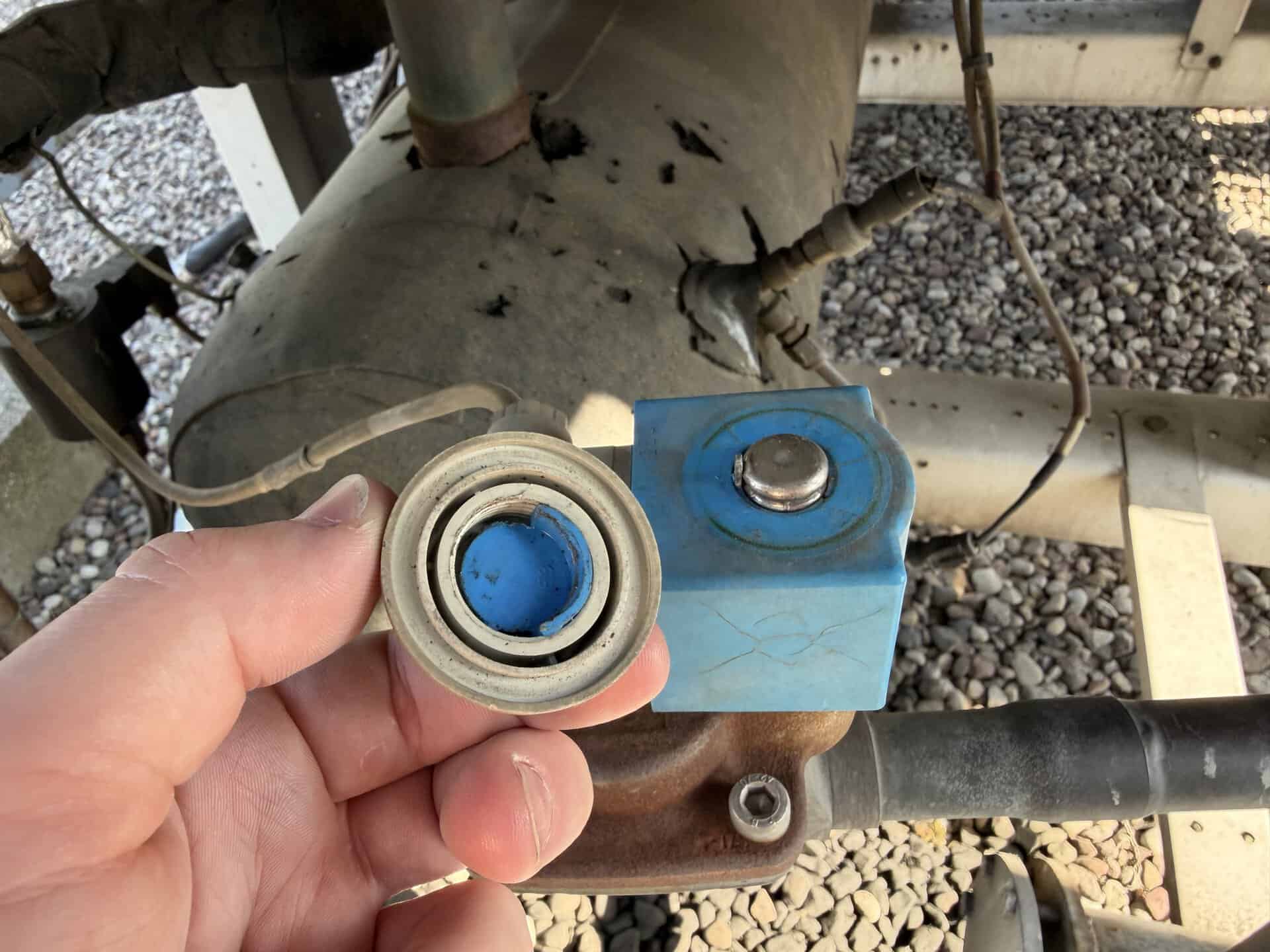

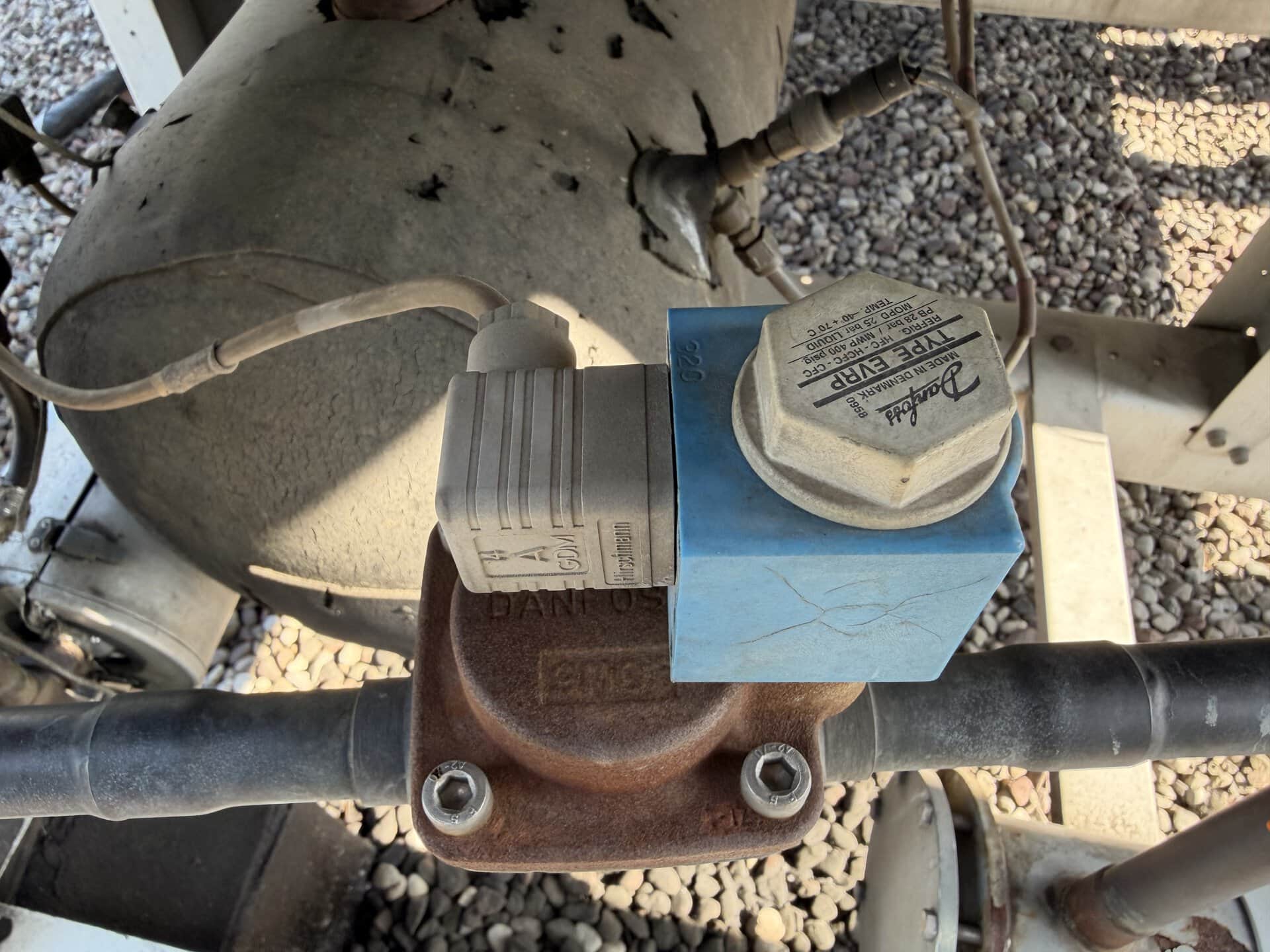

Następnie bierzemy pod lupę cały układ zaolejenia: separator, filtr oleju, zawór elektromagnetyczny, przewody i różnicę ciśnień. Osobno kontrolujemy podgrzewacz oleju, ponieważ jego uszkodzenie należy do najczęstszych, a zarazem najbardziej podstępnych usterek. Przy dłuższym postoju czynnik migruje wtedy do oleju, a po starcie sprężarka pracuje przez chwilę na spienionym smarze. Konsekwencją bywa zatarcie łożysk, czyli naprawa nieporównywalnie droższa od naprawy chillerów Carrier wykonanej we wczesnym stadium.
Czyszczenie skraplacza powietrznego i kontrola wentylatorów

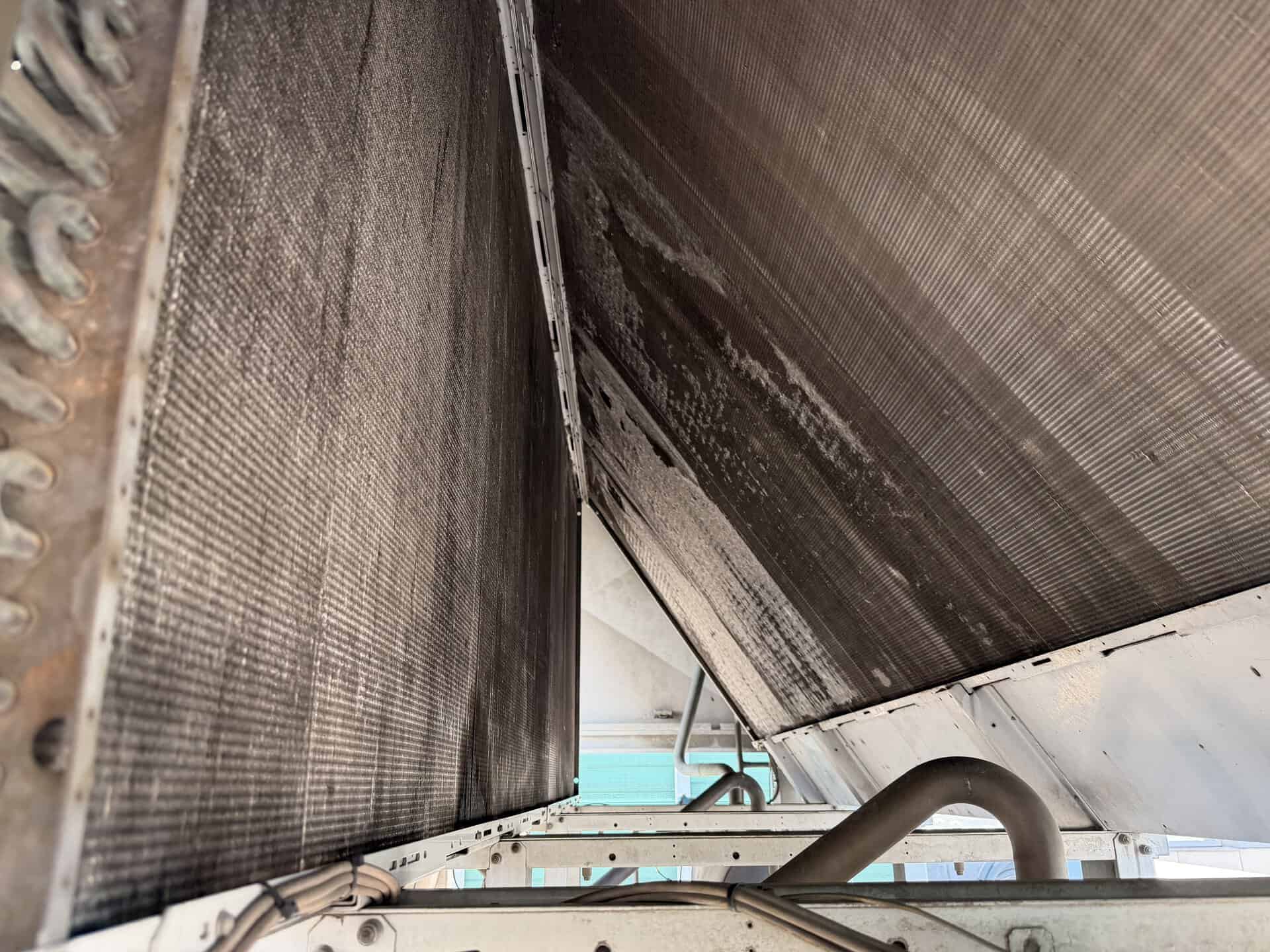

Skraplacz powietrzny decyduje o ciśnieniu skraplania, a więc o poborze mocy całego agregatu. Zabrudzone lamele podnoszą ciśnienie, obciążają sprężarki i w rezultacie prowadzą do blokady na zabezpieczeniu wysokiego ciśnienia. Czyszczenie skraplacza powietrznego wykonujemy chemią dobraną do aluminium i miedzi, przy niskim ciśnieniu i w kierunku przeciwnym do przepływu powietrza. Myjka wysokociśnieniowa trwale zagniata lamele, dlatego jej użycie kończy się zwykle spadkiem wydajności zamiast poprawy.

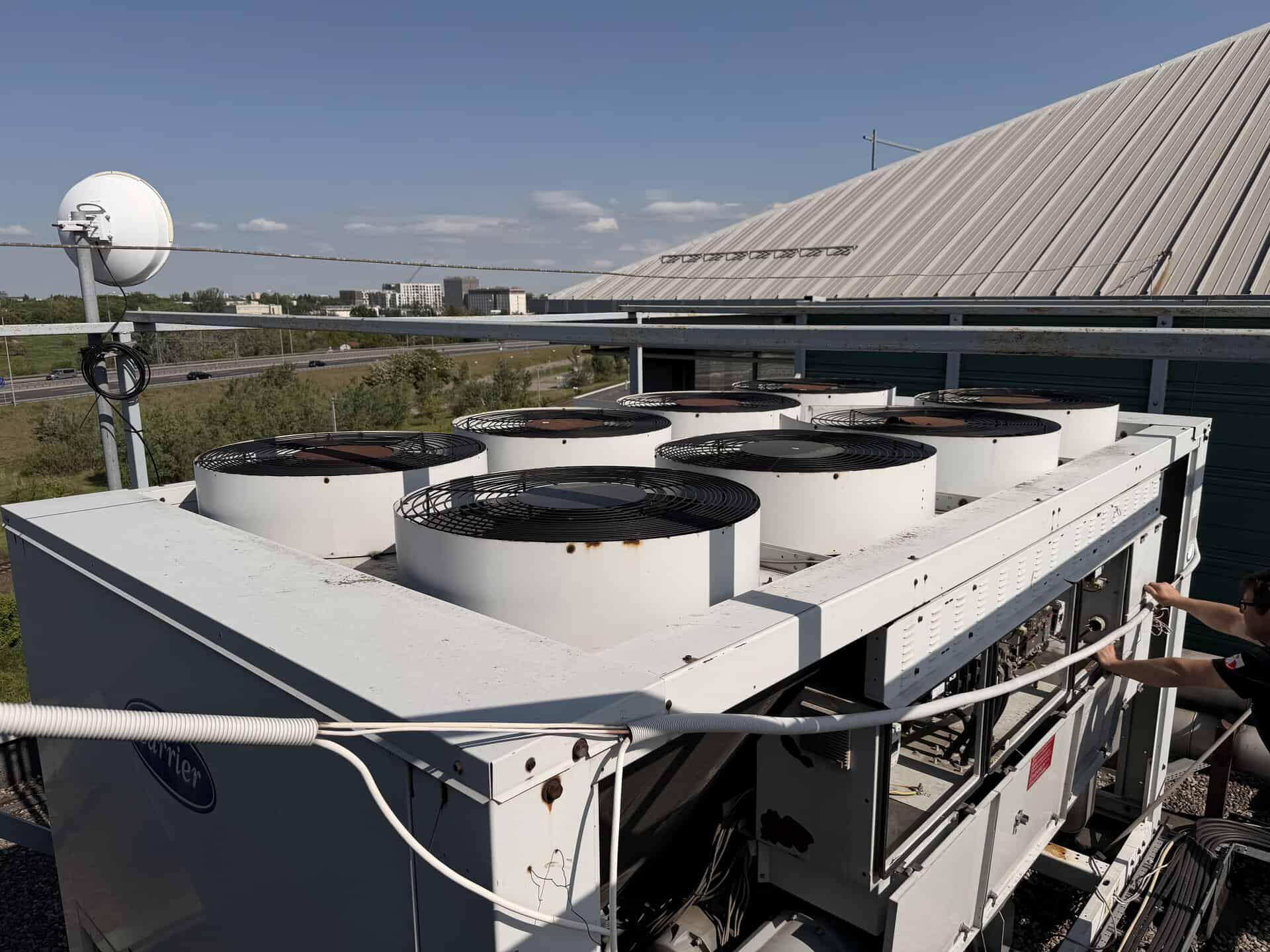

Przy wentylatorach sprawdzamy luz i hałas łożysk, drgania, stan osłon oraz pobór prądu każdej sekcji. Kontrolujemy również ustawienie agregatu względem ścian i sąsiednich urządzeń, gdyż recyrkulacja gorącego powietrza potrafi obciążyć maszynę bardziej niż warstwa brudu.
Parownik, przepływ wody lodowej i armatura hydrauliczna
Strona wodna odpowiada za znaczną część zgłoszeń, chociaż zwykle podejrzenie pada najpierw na chłodnictwo. Mierzymy temperatury na wlocie i wylocie parownika, a różnicę porównujemy z warunkami procesu. Zbyt duża różnica przy niskim przepływie zapowiada zabrudzony filtroodmulnik albo przymkniętą armaturę.
Dalej sprawdzamy czystość filtrów, spadek ciśnienia na sekcji, pracę czujnika przepływu oraz stan zaworów odcinających i odpowietrzników. Kontrolujemy też medium: stężenie glikolu, zanieczyszczenia i produkty korozji. Niedostateczny przepływ przez parownik to prosta droga do zamrożenia wymiennika, czyli awarii, po której zostaje wymiana zamiast naprawy. Szerszy zakres tych prac opisuje strona serwis agregatów wody lodowej.
Diagnostyka sterownika Pro-Dialog i część elektryczna
Sterownik Pro-Dialog przechowuje historię, której obsługa zwykle nie czyta. Odczytujemy kody alarmów, liczniki godzin pracy i załączeń obu obiegów, wartości zadane oraz nastawy zabezpieczeń wysokiego i niskiego ciśnienia. Wskazania czujników temperatury i ciśnienia porównujemy z przyrządem kontrolnym, ponieważ rozjechany czujnik potrafi udawać awarię układu chłodniczego przez wiele tygodni.
W szafie zasilająco-sterowniczej mierzymy napięcia i prądy sprężarek, oceniamy asymetrię faz, dokręcamy połączenia i szukamy śladów przegrzania na stycznikach oraz zaciskach. Na koniec testujemy automatykę: blokady, sekwencję załączeń, reakcję zabezpieczeń i poprawność sygnałów zewnętrznych.
Próba pod obciążeniem i ocena wydajności chłodniczej

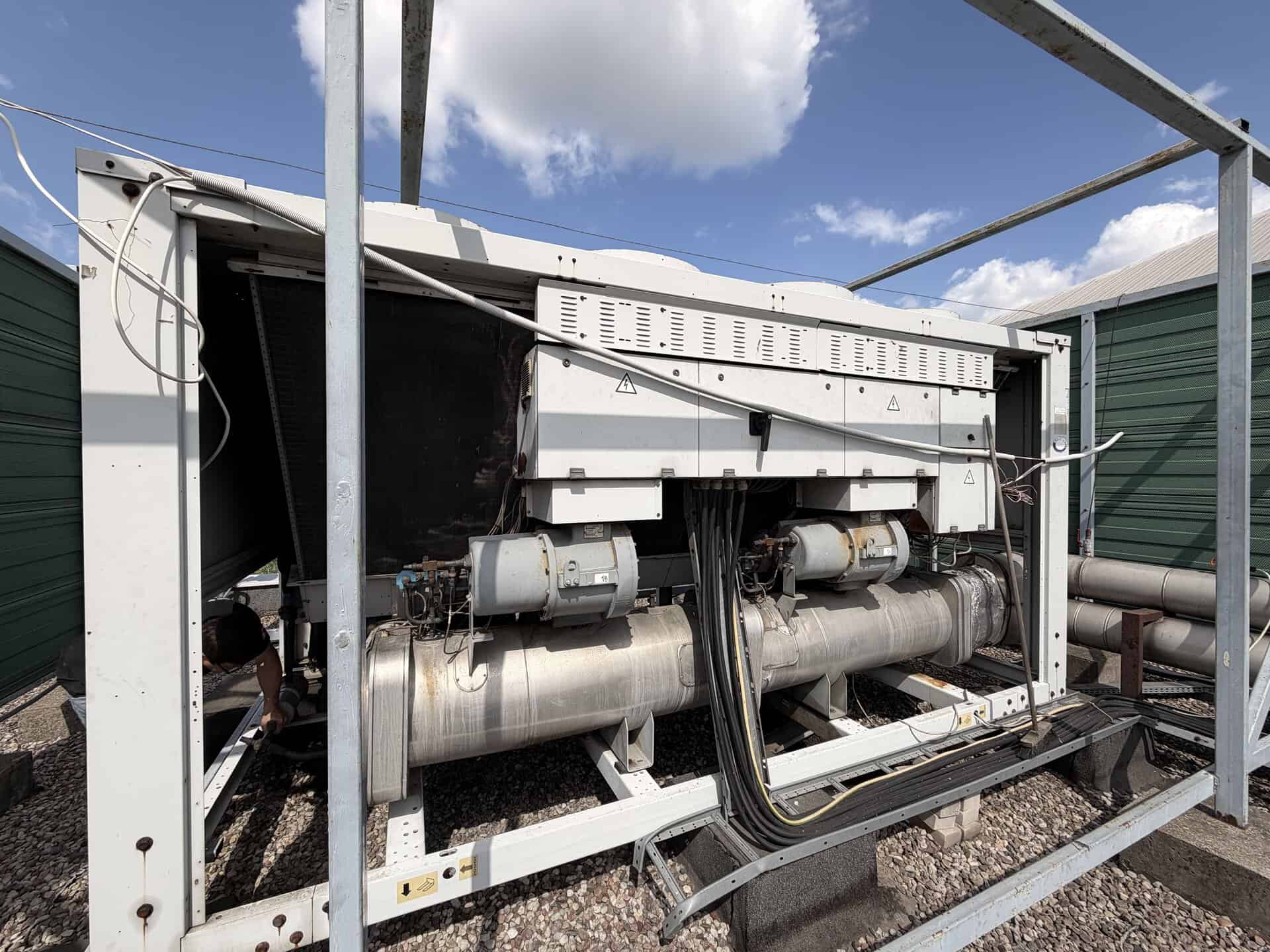

Przegląd kończy praca pod realnym obciążeniem, bo dopiero wtedy widać zachowanie maszyny. Obserwujemy stabilność temperatury wody lodowej, równomierność pracy obu obiegów oraz reakcję na zmianę zapotrzebowania. Ocena wydajności chłodniczej ma sens wyłącznie przy zapisanych warunkach pomiaru, dlatego wyniki odnosimy do certyfikowanych warunków pomiaru wydajności chłodniczej, a nie do samej tabliczki znamionowej.
Wszystko trafia do protokołu serwisowego: pomiary, wykryte usterki, zalecenia i lista części do zamówienia. Kiedy zakres naprawy przekracza możliwości pracy na obiekcie, przenosimy podzespół do warsztatu ze stanowiskiem testowym, a na czas przestoju proponujemy chiller zastępczy w wynajmie.
Serwis chiller Carrier 30GX-162: najczęstsze pytania
Ile trwa serwis chillera Carrier 30GX-162?
Pełny przegląd maszyny dwuobiegowej z pomiarami, kontrolą szczelności, diagnostyką sterownika i próbą pod obciążeniem to zwykle jeden dzień roboczy zespołu dwuosobowego. Czyszczenie zabrudzonego skraplacza powietrznego, wymiana oleju i filtrów albo usuwanie wykrytej nieszczelności wydłużają wizytę. Termin ustalamy po rozmowie technicznej, ponieważ zakres zależy od historii eksploatacji urządzenia.
Czy przegląd wymaga zatrzymania produkcji?
Większość pomiarów wykonujemy na pracującym agregacie, gdyż tylko wtedy mają wartość diagnostyczną. Postoju wymagają natomiast prace w szafie elektrycznej, czyszczenie wymienników, wymiana oleju oraz próby zabezpieczeń. Okno serwisowe planujemy pod harmonogram zakładu, najczęściej w przerwie technologicznej lub na zmianie o niższym obciążeniu.
Co robić, gdy agregat blokuje się na alarmie wysokiego ciśnienia?
Nie kasuj alarmu w kółko, bo każde takie uruchomienie obciąża sprężarkę i zaciera obraz usterki. Zapisz kod ze sterownika Pro-Dialog, godzinę zdarzenia i temperaturę zewnętrzną. Sprawdź wzrokowo czystość lamel oraz pracę wentylatorów skraplacza. Z tymi informacjami zgłoś awarię, bo skracają one czas diagnostyki na obiekcie.
Czy naprawa sprężarki śrubowej odbywa się na obiekcie?
Wymianę filtrów, oleju, czujników czy elementów regulacyjnych wykonujemy na miejscu. Poważniejsze naprawy sprężarek śrubowych prowadzimy w warsztacie, gdzie stanowisko testowe pozwala sprawdzić podzespół przed ponownym montażem. Takie rozwiązanie kosztuje mniej niż powtórna wizyta po nieudanej naprawie doraźnej.
Serwis chiller Carrier 30GX-162: od diagnostyki do decyzji
Agregat tej klasy rzadko psuje się bez zapowiedzi. Najpierw rośnie ciśnienie skraplania, spada dochłodzenie i ciemnieje olej, a dopiero potem obieg blokuje się na zabezpieczeniu. Uporządkowany przegląd z pomiarami i protokołem zamienia domysły w listę decyzji: co naprawić teraz, co zaplanować, a co obserwować. Zgłoszenia awarii i terminy diagnostyki: Dział Techniczny Wałsnów +48 501 179 381, Dział Diagnostyczny Szczecin +48 536 577 385, info@chillerserwis.com.
