Serwis chillera Lauda UC 4 E7 PX ULMA po zgłoszeniu przestoju
Serwis chillera Lauda UC 4 E7 PX ULMA obejmuje diagnostykę i naprawę kompaktowego agregatu wody lodowej, który chłodzi zespoły zgrzewające maszyny pakującej. W zakres wchodzi kontrola szczelności układu chłodniczego, pomiar ciśnień i temperatur, sprawdzenie sprężarki, skraplacza, pompy obiegowej oraz sterownika, a na koniec protokół serwisowy z parametrami pracy.
Taki agregat wody lodowej do linii pakującej stoi zwykle z boku maszyny i pracuje bez nadzoru przez kilkanaście miesięcy. Dopóki temperatura się trzyma, nikt nie zagląda pod obudowę. Kiedy sterownik zgłasza alarm, stoi już cała linia, ponieważ maszyna nie wystartuje bez potwierdzenia gotowości chłodzenia. Dlatego zgłoszenia z tej grupy urządzeń traktujemy jak awarie produkcyjne, nie jak zwykłe wizyty przeglądowe.
Jakie objawy zapowiadają awarię chillera Lauda UC 4 E7 PX?
Obsługa maszyny widzi pierwsze symptomy na długo przed komunikatem sterownika. Poniższe sygnały zgłaszają nam najczęściej operatorzy i służby utrzymania ruchu:
- Temperatura medium rośnie w ciągu zmiany, chociaż nastawa pozostała bez zmian, a nad ranem wraca do wartości zadanej.
- Sprężarka pracuje w sposób ciągły i nie schodzi do postoju, mimo niewielkiego obciążenia maszyny.
- Powietrze wyrzucane ze skraplacza jest wyraźnie gorętsze niż zwykle, a wentylator pracuje głośniej.
- Ten sam kod alarmu wraca po kilkunastu minutach od skasowania i ponownego uruchomienia.
- Poziom cieczy w zbiorniku systematycznie spada, a pod agregatem pojawiają się ślady medium.
- Pompa obiegowa buczy, natomiast temperatura powrotu niemal nie różni się od temperatury zasilania.
Żaden z tych objawów nie wskazuje jeszcze przyczyny. Wskazuje jednak moment, w którym opłaca się wezwać serwis, ponieważ urządzenie pracuje poza swoim normalnym punktem. Im wcześniej zgłoszenie trafia do nas, tym częściej sprawa kończy się myciem i regulacją zamiast wymianą podzespołu.
Kontrola szczelności układu chłodniczego i praca sprężarki

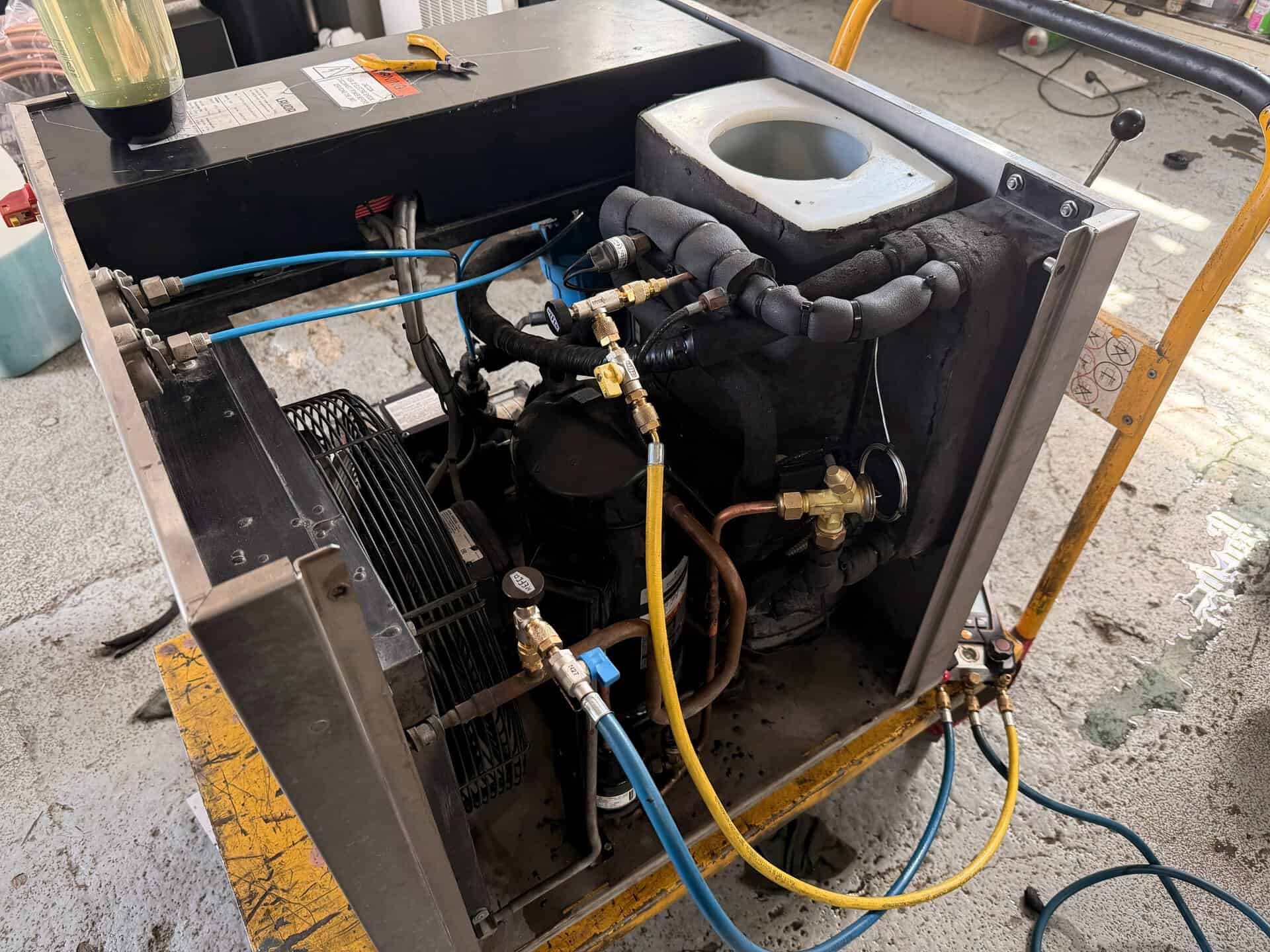

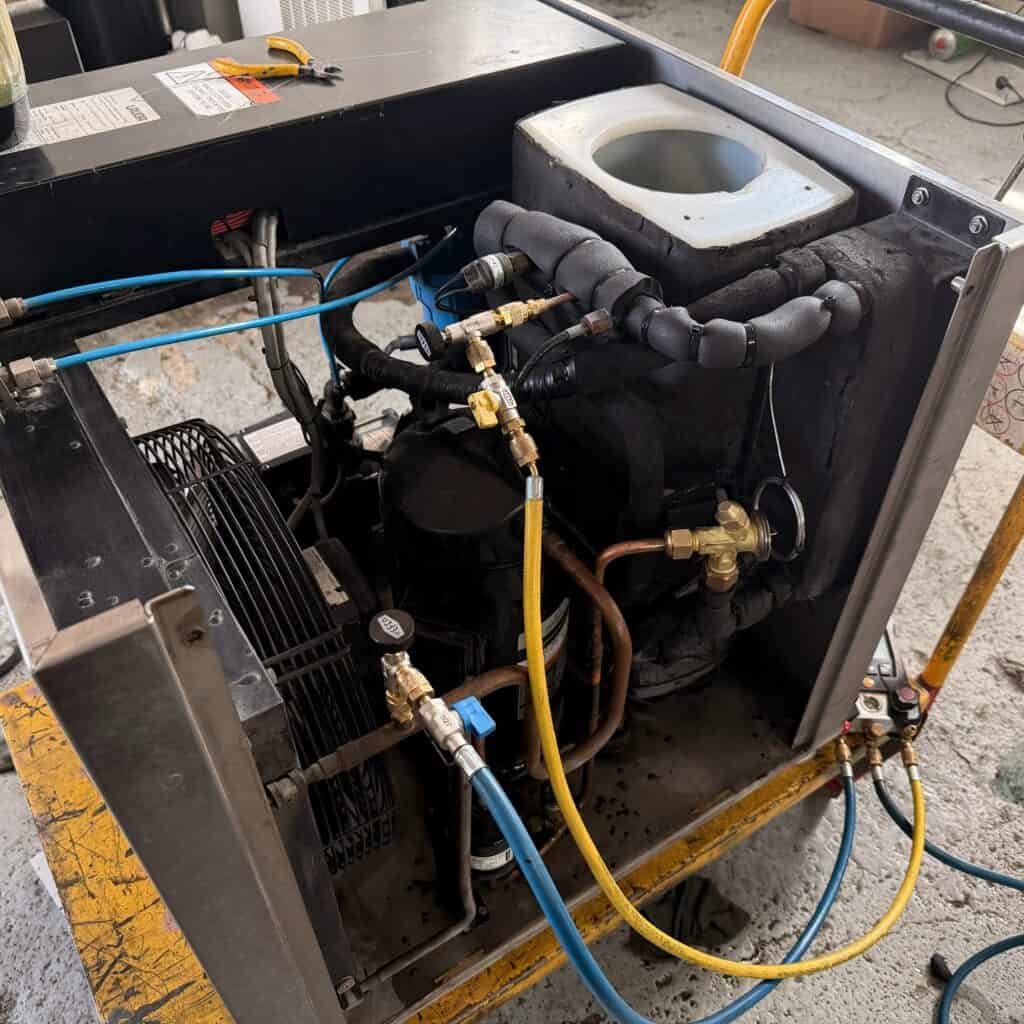

Pracę zaczynamy od strony chłodniczej, bo tam ubywa najwięcej wydajności. Kontrola szczelności układu chłodniczego obejmuje detektor elektroniczny, oględziny połączeń lutowanych, miejsc narażonych na drgania oraz zaworów serwisowych. Agregaty z rodziny Lauda Ultracool mają niewielkie napełnienie, liczone w setkach gramów, dlatego nawet mikronieszczelność zmienia obraz pracy w ciągu kilku tygodni. Ten sam reżim stosujemy przy kontroli szczelności i przeglądach CRO.
Następnie mierzymy ciśnienia robocze po stronie ssawnej i tłocznej oraz temperatury czynnika chłodniczego. W zależności od wersji urządzenie pracuje na R134a lub R410A, a rozstrzyga o tym tabliczka znamionowa, nie opis w zamówieniu. Sprawdzamy pracę sprężarki: pobór prądu na fazach, kulturę pracy, długość cykli, poziom i stan oleju. Ciemny, przypalony olej zwykle oznacza, że sprężarka długo pracowała przy zbyt wysokim skraplaniu.
Skraplacz, wentylator i wymiennik ciepła

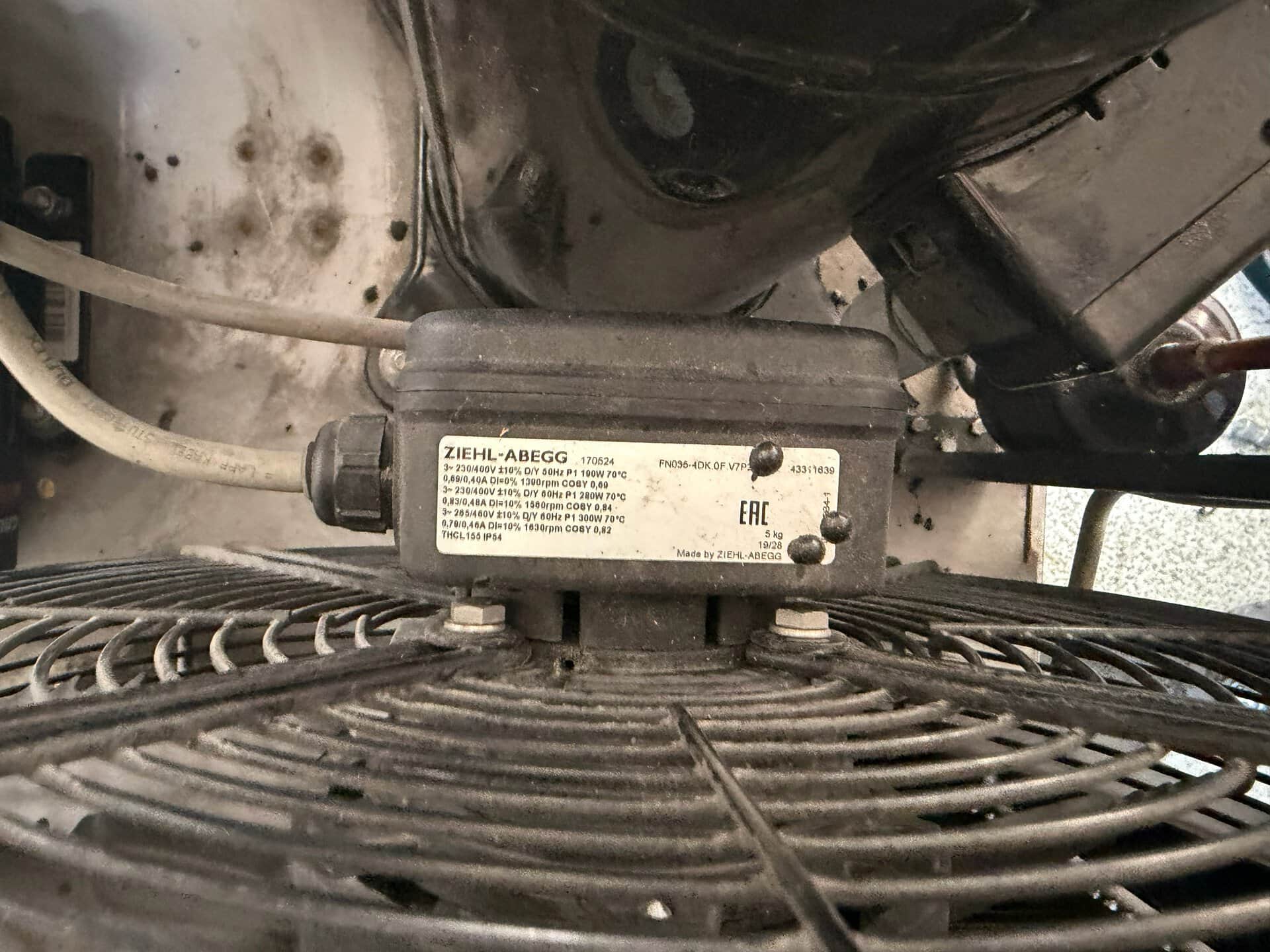

Zabrudzony skraplacz odpowiada za dużą część zgłoszeń z hal produkcyjnych, zwłaszcza tam, gdzie w powietrzu unosi się pył papierowy albo drobiny folii. Lamele zarastają od strony wlotu powietrza, więc przedmuch z zewnątrz niczego nie załatwia. Myjemy pakiet w głąb, kontrolujemy pobór prądu wentylatora oraz stan łożysk. Sprawdzamy też wymiennik ciepła, ponieważ od strony cieczy osadza się na nim kamień i zawiesina, co obniża wydajność bez żadnego alarmu. Ograniczenia tego podzespołu dobrze opisują producenci takich elementów jak wymienniki płytowe lutowane.

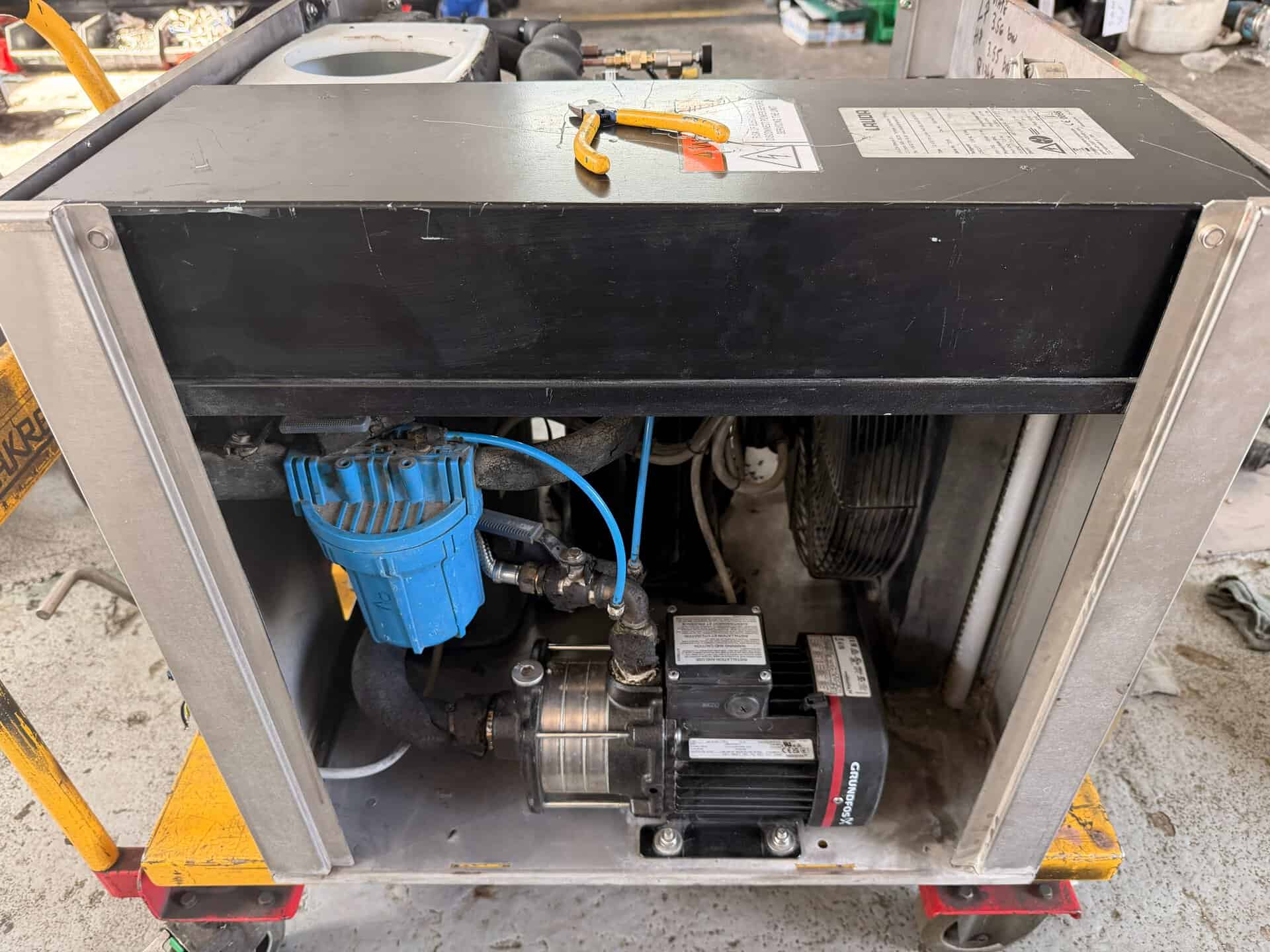

Pompa obiegowa, przepływ medium i filtr obiegu cieczy
Strona cieczowa wywołuje alarmy, które łatwo pomylić z usterką chłodniczą. Zapchany filtr obiegu cieczy ogranicza przepływ, przez co maszyna dostaje medium o właściwej temperaturze, ale w zbyt małej ilości. Efekt widać dopiero przy pełnym obciążeniu linii. Dlatego czyścimy filtr, sprawdzamy przepływ, kontrolujemy poziom w zbiorniku oraz szczelność obiegu hydraulicznego, łącznie z uszczelnieniem pompy i szybkozłączami węży.
Mierzymy również temperatury zasilania i powrotu przy realnym obciążeniu maszyny. Jeżeli różnica jest znikoma, medium krąży za szybko albo nie odbiera ciepła tam, gdzie powinno. Przy okazji oceniamy stan samego medium, bo zwykła woda z sieci zostawia osad, a po sezonie potrafi zarosnąć wymiennik. Szersze układy tego typu opisujemy przy temacie instalacji wody lodowej.
Elektryka, sterownik i komunikacja Ethernet z maszyną pakującą
Po stronie elektrycznej mierzymy napięcie zasilania i prąd na poszczególnych fazach, a potem dokręcamy połączenia w skrzynce. To pozornie drobna czynność, jednak luźna śruba grzeje się, utlenia styk i po kilku miesiącach wyrzuca zabezpieczenie w środku zmiany. Sprawdzamy zabezpieczenia, przekaźniki oraz stan przewodów w miejscach narażonych na wibracje.
Potem przechodzimy do sterownika. Odczytujemy historię alarmów i analizujemy ich kolejność, bo pierwszy zapis mówi zwykle więcej niż komunikat wiszący na wyświetlaczu. Weryfikujemy wskazania czujników temperatury i ciśnienia przez porównanie z przyrządem kontrolnym. Na koniec sprawdzamy komunikację Ethernet oraz sygnały sterujące do maszyny pakującej, ponieważ zdarza się, że chiller do maszyny pakującej pracuje poprawnie, a linia stoi wyłącznie przez brak potwierdzenia gotowości.
Błędy eksploatacyjne, które kończą się wezwaniem serwisu
Część zgłoszeń dałoby się zamknąć bez naszego przyjazdu. Poniżej sytuacje, które spotykamy w polskich zakładach najczęściej:
- Agregat wciśnięty w narożnik lub pod ścianę, gdzie gorące powietrze ze skraplacza wraca na wlot.
- Kasowanie alarmu przez kolejne zmiany bez ustalenia, co go wywołało.
- Uzupełnianie zbiornika wodą z sieci zamiast medium przewidzianego dla tego urządzenia.
- Podnoszenie nastawy temperatury po to, żeby urządzenie rzadziej alarmowało.
- Mycie skraplacza raz w roku w hali, w której pyli przez cały rok.
Naprawa warsztatowa na stanowisku testowym i protokół serwisowy
Kompaktowy chiller ma tę zaletę, że mieści się na palecie. Jeżeli diagnostyka na obiekcie wskazuje na wymianę zaworu rozprężnego, filtra osuszacza albo sprężarki, zwykle taniej wychodzi wysyłka urządzenia do naszego warsztatu niż drugi przyjazd mobilnej grupy serwisowej na drugi koniec Polski. Na stanowisku testowym wykonujemy próbę szczelności azotem, próżnię, napełnienie zgodne z tabliczką znamionową oraz test pracy w pełnym zakresie temperatur.
Taka próba pokazuje realną wydajność chłodniczą, a nie tylko brak alarmu. Serwis chillera Lauda UC 4 E7 PX ULMA kończy się protokołem z parametrami pracy: ciśnieniami, temperaturami, przegrzaniem, dochłodzeniem i pomiarami prądu. Jeżeli linia stoi, a urządzenia nie da się uruchomić na miejscu, zgłoszenie kieruj od razu na dział techniczny, bo wtedy planujemy transport i naprawę jednym ruchem. Pełny zakres prac przy tej grupie urządzeń opisuje strona serwis agregatów wody lodowej.
Najczęstsze pytania o serwis chillera Lauda UC 4 E7 PX
Ile trwa serwis chillera Lauda UC 4 E7 PX ULMA?
Przegląd z pełnym zakresem pomiarów zajmuje zwykle kilka godzin na obiekcie. Czas zależy przede wszystkim od dostępu do urządzenia oraz od stanu skraplacza, ponieważ mycie zarośniętego pakietu lamel bywa najdłuższą czynnością. Jeżeli diagnostyka wykaże usterkę wymagającą ingerencji w układ chłodniczy, naprawę planujemy jako osobny etap, najczęściej w warsztacie. Termin ustalamy przy zgłoszeniu.
Czy naprawa chillera Lauda wymaga wysyłki do warsztatu?
Nie zawsze. Mycie skraplacza, wymianę czujnika, regulację nastaw czy usunięcie przyczyny alarmu wykonujemy na miejscu. Do warsztatu trafiają urządzenia wymagające otwarcia układu chłodniczego, czyli wymiany zaworu rozprężnego, filtra osuszacza, sprężarki lub wymiennika. Kompaktowa konstrukcja pozwala wysłać agregat na palecie, a próba pracy na stanowisku testowym daje pewność przed ponownym uruchomieniem na produkcji.
Dlaczego ten sam alarm wraca po skasowaniu?
Ponieważ kasowanie usuwa komunikat, a nie przyczynę. Powtarzalny alarm najczęściej wynika z ograniczonego odbioru ciepła na skraplaczu, ze spadku przepływu medium albo z ubytku czynnika chłodniczego. Sterownik reaguje na skutek, natomiast źródło leży w innym miejscu układu. Analiza historii alarmów razem z pomiarem ciśnień i temperatur pozwala odtworzyć kolejność zdarzeń i wskazać element do naprawy.
Co zawiera protokół serwisowy chillera po zakończeniu prac?
Protokół opisuje stan zastany, wykonane czynności i wynik prób. Zawiera parametry zmierzone po naprawie: ciśnienia po stronie ssawnej i tłocznej, temperatury czynnika, przegrzanie, dochłodzenie, pomiary prądu oraz temperatury medium. Taki raport z przeglądu ma wartość eksploatacyjną, bo przy kolejnym zgłoszeniu pokazuje, jak urządzenie zachowywało się wcześniej. Do dokumentu dołączamy zalecenia dotyczące dalszej eksploatacji.
Podsumowanie
Kompaktowy agregat przy maszynie pakującej rzadko psuje się nagle. Najpierw traci wydajność przez zarośnięty skraplacz, ograniczony przepływ albo powolny ubytek czynnika, a dopiero potem zatrzymuje linię. Regularny serwis chillera Lauda UC 4 E7 PX ULMA zamyka ten scenariusz na etapie, na którym wystarczy mycie i regulacja. Zgłoszenia awaryjne przyjmuje Dział Techniczny w Wałsnowie pod numerem +48 501 179 381, diagnostykę umówisz w Dziale Diagnostycznym w Szczecinie pod numerem +48 536 577 385, a zapytania kieruj na info@chillerserwis.com.
