Serwis centrali wentylacyjnej PM LUFT GOLD32B11

Serwis centrali wentylacyjnej PM LUFT GOLD32B11 w pracującym zakładzie

Serwis centrali wentylacyjnej PM LUFT GOLD32B11 to zaplanowany przegląd techniczny całego układu nawiewno-wywiewnego. Obejmuje wymianę filtrów powietrza, czyszczenie wymiennika ciepła i komory oraz kontrolę wentylatorów, przepustnic i automatyki. Kończy go pomiar wydajności przepływu powietrza, regulacja parametrów pracy i test działania centrali.

Do central GOLD jeździmy zwykle wtedy, gdy przez dwa sezony nikt do nich nie zaglądał. Zgłoszenie brzmi za każdym razem podobnie: hałas, słabszy nawiew, alarm na sterowniku. Tymczasem większość takich wezwań ma źródło w zaległej konserwacji, a nie w uszkodzonym podzespole. Dlatego przegląd zaczynamy od pomiaru, a nie od wymiany części.

Po czym poznać, że centrala PM LUFT GOLD32B11 wymaga serwisu?

Centrala rzadko psuje się nagle. Najpierw traci parametry, potem zaczyna hałasować, a dopiero na końcu zatrzymuje się na alarmie. Poniższe objawy służby utrzymania ruchu wychwycą same, bez przyrządów pomiarowych.

• Wentylatory pobierają coraz więcej mocy przy tej samej nastawie przepływu, ponieważ automatyka kompensuje opór zabrudzonych filtrów.
• Alarm różnicy ciśnienia na filtrze wraca kilka dni po skasowaniu, mimo że wkład został wymieniony.
• Nawiew słabnie w najdalszych pomieszczeniach, chociaż sterownik pokazuje poprawne wartości zadane.
• Z sekcji wentylatorowej dochodzi dudnienie albo metaliczny pisk, który nasila się przy rozruchu.
• Pod centralą stoi woda, a w kanale nawiewnym czuć stęchliznę, co wskazuje na niedrożny odpływ skroplin.
• Temperatura nawiewu skacze, natomiast regulator nie potrafi jej ustabilizować mimo poprawnej nastawy.

Jeżeli rozpoznajesz co najmniej dwa objawy z tej listy, zamów diagnostykę zamiast kolejnej wymiany filtra w ciemno. Nasza mobilna grupa serwisowa zaczyna od pomiarów, dzięki czemu zakres naprawy znasz przed jej rozpoczęciem.

Co obejmuje serwis centrali wentylacyjnej PM LUFT GOLD32B11

Przegląd prowadzimy sekcja po sekcji, zgodnie z kierunkiem przepływu powietrza. Taka kolejność ma znaczenie praktyczne, gdyż zanieczyszczenia z jednej sekcji wędrują do następnej. Pełny serwis central wentylacyjnych zamykamy raportem z wynikami pomiarów przed regulacją i po niej.

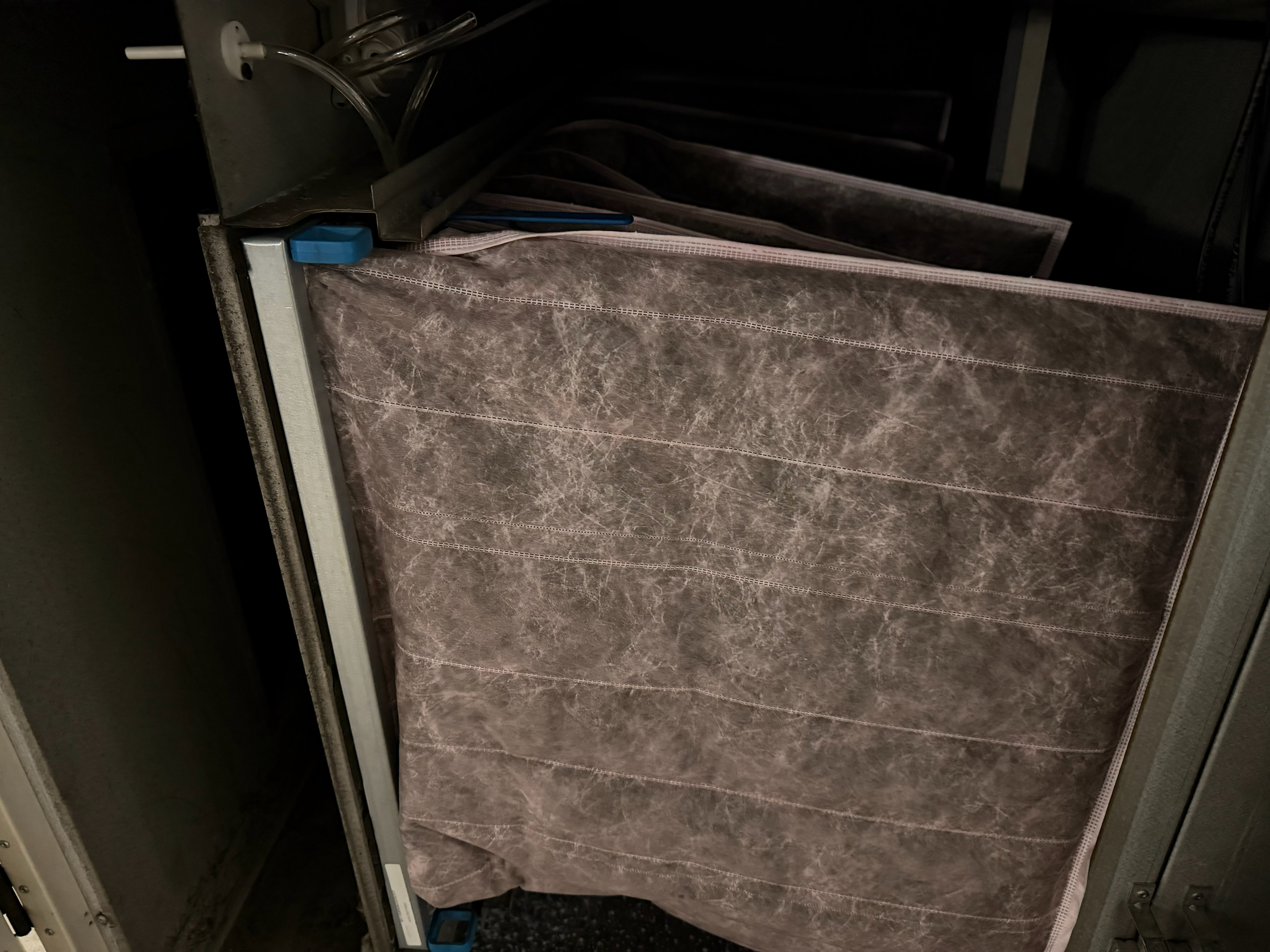

Wymiana filtrów powietrza i czyszczenie komory centrali

Filtr dobieramy zgodnie z dokumentacją urządzenia i wymaganiami procesu, a nie według tego, co akurat leży w magazynie. Sprawdzamy przyleganie ramki do prowadnic, ponieważ powietrze zawsze wybierze drogę obok wkładu, jeśli tylko taką znajdzie. Następnie odkurzamy dno komory, ściany i przegrody, a powierzchnie dezynfekujemy. Zasady oceny wydajności central oraz klasyfikację filtrów powietrza porządkują wytyczne organizacji Eurovent, przydają się zwłaszcza przy zmianie klasy filtracji.

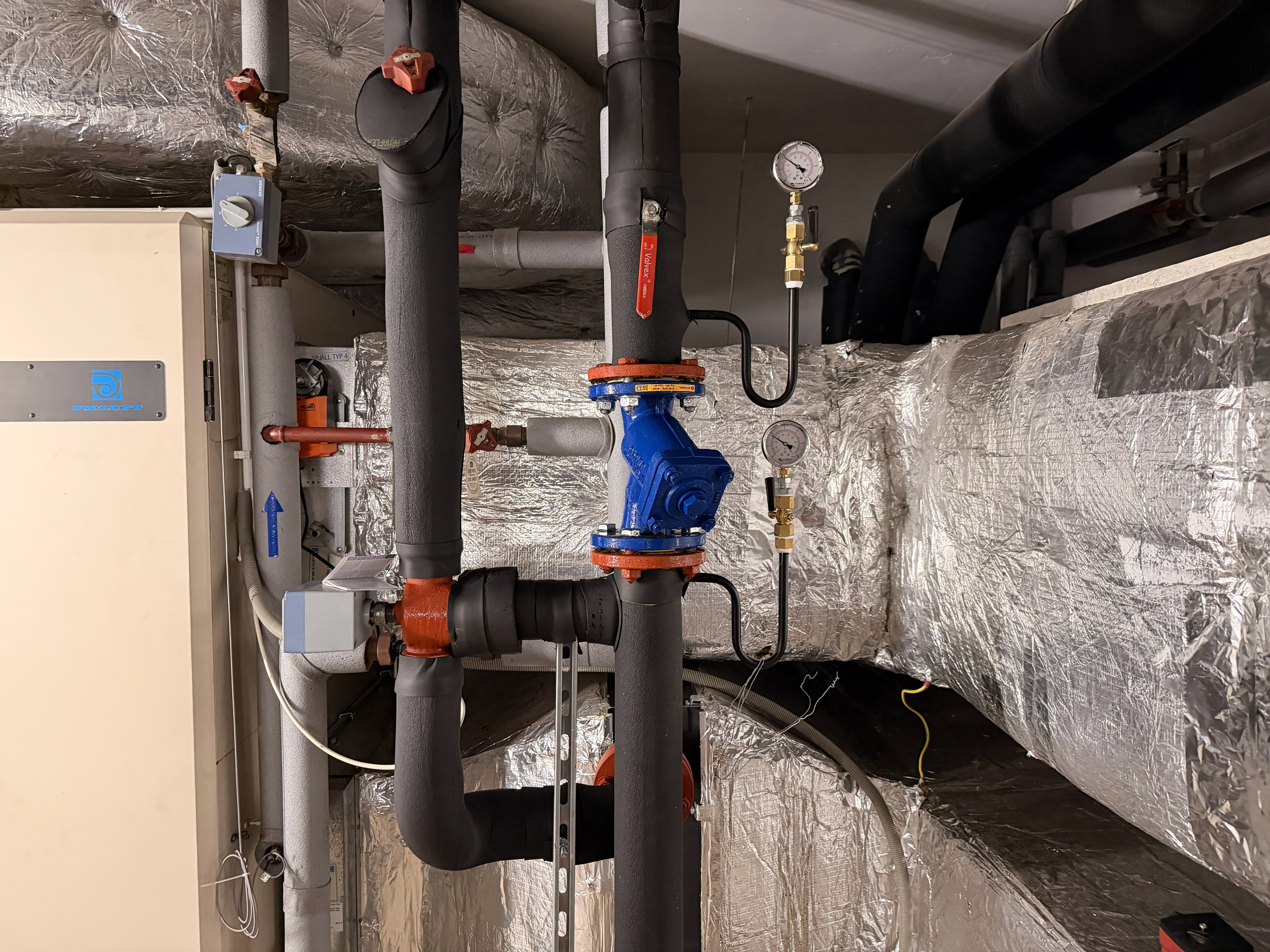

Czyszczenie wymiennika ciepła, nagrzewnicy i chłodnicy

Wymiennik odzysku ciepła czyścimy metodą dobraną do jego konstrukcji, a więc inaczej traktujemy pakiet rotacyjny, inaczej blok krzyżowy. Lamele nagrzewnicy i chłodnicy myjemy delikatnie, gdyż myjka ciśnieniowa zagina je nieodwracalnie i trwale podnosi opór przepływu. Osobno kontrolujemy odpływ skroplin: syfon, zamknięcie wodne oraz spadek rury. Wyschnięty syfon zasysa powietrze i blokuje odbiór wody z tacy, więc skropliny lądują na posadzce albo w kanale. Kiedy chłodnicę zasila woda lodowa, weryfikujemy też parametry po stronie źródła, czyli układu, którym zajmuje się nasz serwis chillerów i agregatów wody lodowej.

Wentylatory, paski napędowe i łożyska silników

W tej sekcji najpierw patrzymy na koło wirnikowe. Osad pyłu odkłada się nierównomiernie, przez co wirnik traci wyważenie i przenosi drgania na łożyska silnika. Dalej sprawdzamy napięcie pasków napędowych, współosiowość kół pasowych oraz stopień ich zużycia. Zbyt luźny pasek obniża wydajność, zbyt napięty niszczy łożyska. Na koniec mierzymy prąd silnika na każdej fazie i osłuchujemy łożyska, ponieważ narastający szum wyprzedza zatarcie o całe tygodnie.

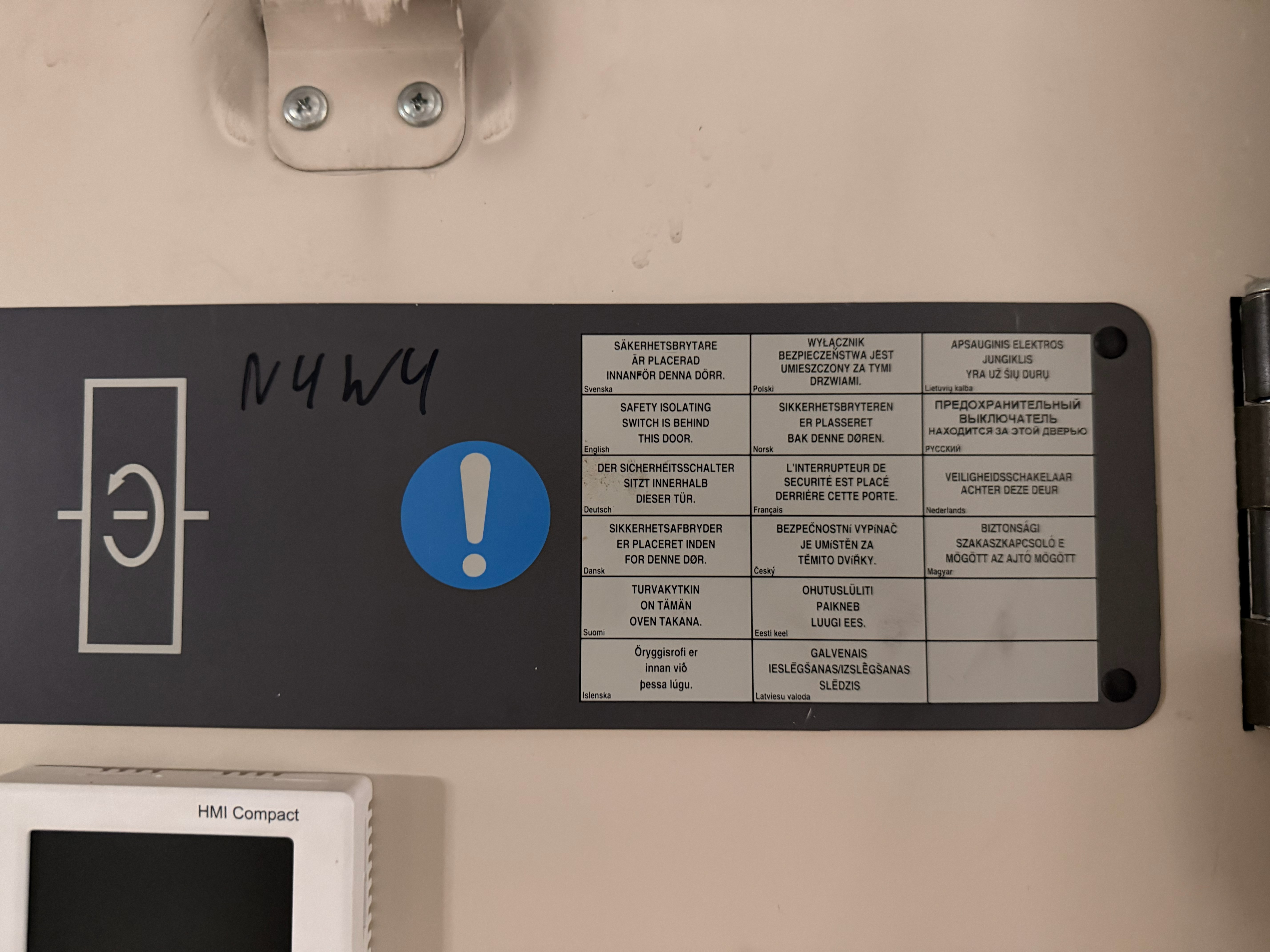

Kontrola automatyki centrali wentylacyjnej, przepustnic i siłowników

Automatykę pomija się najczęściej, chociaż generuje zgłoszenia najtrudniejsze do zdiagnozowania. Odczyt czujnika temperatury weryfikujemy własnym przyrządem, gdyż dryft kilku kelwinów wystarczy, aby regulator sterował błędnie mimo poprawnych nastaw. Podobnie traktujemy przetworniki ciśnienia oraz czujniki różnicy ciśnienia na filtrach. Siłownik oceniamy nie po sygnale sterującym, tylko po rzeczywistym położeniu przepustnicy, ponieważ urwany trzpień albo poluzowana obejma dają na sterowniku obraz idealny. Zabezpieczenia sprawdzamy przez wymuszenie: termostat przeciwzamrożeniowy, presostaty, blokady rozruchowe. Zmostkowane zabezpieczenie znajdujemy zaskakująco często, a jego prawdziwy koszt klient poznaje przy pierwszym mrozie.

Pomiar wydajności przepływu powietrza i regulacja parametrów pracy

Przegląd bez pomiaru to sprzątanie, nie serwis. Wydajność nawiewu i wywiewu mierzymy niezależnie od odczytu wbudowanej automatyki, a wyniki porównujemy z wartościami zadanymi oraz z danymi projektowymi instalacji. Rozjazd między pomiarem a odczytem sterownika sam w sobie niesie informację diagnostyczną. Dopiero na tej podstawie regulujemy parametry pracy.

Test działania centrali po serwisie prowadzimy według stałej kolejności:

• Rozruch obu wentylatorów z odczytem prądu na każdej fazie i porównaniem do danych z tabliczki silnika.
• Pomiar wydajności przepływu powietrza po stronie nawiewu oraz wywiewu, z odniesieniem do nastaw sterownika.
• Sprawdzenie kolejności otwierania przepustnic i blokad rozruchowych przed startem wentylatorów.
• Wymuszenie alarmu filtra oraz zabezpieczenia przeciwzamrożeniowego, aby potwierdzić reakcję automatyki.
• Odczyt temperatur za wymiennikiem odzysku, nagrzewnicą i chłodnicą po ustabilizowaniu pracy.
• Raport serwisowy z wynikami przed regulacją i po niej, który trafia do służb utrzymania ruchu.

Najczęstsze przyczyny wezwań do central PM LUFT GOLD

Kolejność zgłoszeń trafiających do naszych grup serwisowych powtarza się od lat. Po pierwsze, zabrudzone filtry i komora, czyli konserwacja odłożona na później. Po drugie, niedrożny albo wyschnięty odpływ skroplin, zwykle z zalaniem w tle. Po trzecie, układ napędowy: paski, koła pasowe, łożyska. Następnie siłowniki przepustnic, które utraciły połączenie z osią. Awarie samego sterownika i modułów wykonawczych zajmują dopiero dalsze miejsca, chociaż to od nich klient najczęściej zaczyna diagnozę. W efekcie wymienia kosztowną elektronikę, zanim ktokolwiek zdejmie panel i zajrzy do komory.

Błędy eksploatacyjne, które skracają życie centrali

Sporo usterek powstaje między przeglądami, a ich źródłem są rutynowe decyzje podejmowane w dobrej wierze. Oto zestaw, który spotykamy w polskich zakładach najczęściej:

• Wymiana filtra bez odkurzenia komory, przez co pył z dna natychmiast wraca na czysty wkład.
• Dobór filtra po wymiarze i cenie zamiast po klasie filtracji wymaganej przez proces technologiczny.
• Kasowanie alarmu bez usunięcia przyczyny, aż do chwili, w której centrala zatrzymuje się na dobre.
• Mycie lameli myjką ciśnieniową, co zagina powierzchnię wymiany ciepła i trwale obniża wydajność.
• Praca wentylatorów na maksimum jako sposób na rozregulowaną instalację kanałową.
• Brak protokołu z pomiarami, przez co nikt nie wie, jak centrala pracowała rok wcześniej.

Jeżeli centrala pracuje bez udokumentowanej historii przeglądów, zacznij od audytu technicznego centrali wentylacyjnej. Ustalimy stan wyjściowy, wskażemy elementy do modernizacji i zaproponujemy kontrakt utrzymaniowy z ustalonym czasem reakcji. Taki plan porządkuje koszty oraz eliminuje nieplanowany przestój.

Pytania i odpowiedzi o przeglądy central PM LUFT GOLD

Jak często wykonywać serwis centrali wentylacyjnej PM LUFT GOLD32B11?

Częstotliwość wynika z zapylenia i czasu pracy, nie z kalendarza. W czystym biurze przegląd raz w roku zwykle wystarcza, natomiast w hali produkcyjnej z pyłem organicznym filtry sprawdza się co kwartał. Kryterium praktyczne jest jedno: przegląd planujemy przed sezonem, w którym centrala pracuje najciężej, czyli przed latem dla sekcji chłodzenia oraz przed zimą dla nagrzewnicy i odzysku ciepła.

Co oznacza alarm filtra na sterowniku centrali GOLD?

Alarm filtra pochodzi z pomiaru różnicy ciśnienia przed wkładem i za nim. Wzrost tej różnicy oznacza narastający opór, czyli postępujące zabrudzenie. Kiedy alarm wraca krótko po wymianie, przyczyna leży gdzie indziej: rozstrojony próg zadziałania, zatkane króćce impulsowe, nieszczelna ramka albo brudna komora, z której pył natychmiast osiada na nowym wkładzie. Samo skasowanie komunikatu problemu nie usuwa.

Czy do starszej centrali PM LUFT GOLD kupię jeszcze części zamienne?

Dostępność zależy od generacji urządzenia oraz konkretnego podzespołu. Elementy typowe, a więc filtry, paski, łożyska, czujniki, siłowniki i wentylatory, dobieramy zamiennikami o zgodnych parametrach. Trudniej bywa z dedykowanymi modułami automatyki, dlatego przy starszych centralach częściej opłaca się modernizacja sterowania niż polowanie na oryginał. Wariant ustalamy po oględzinach, ponieważ decyduje wykonanie konkretnej centrali.

Czy przegląd centrali wymaga zatrzymania produkcji?

Sama centrala musi stanąć na czas prac w komorze, jednak zakład zwykle pracuje dalej. Przegląd planujemy na zmianę o najmniejszym obciążeniu albo na postój technologiczny, a zakres dzielimy na etapy. Tam, gdzie wentylacja warunkuje ciągłość procesu, ustalamy wcześniej scenariusz na czas prac, łącznie z rozwiązaniem tymczasowym. Termin uzgadniamy przed przyjazdem grupy serwisowej.

Podsumowanie

Centrala GOLD wybacza zaniedbania długo, a potem oddaje je naraz: wzrostem poboru mocy, spadkiem wydajności i awarią w najgorszym możliwym momencie. Rzetelny serwis centrali wentylacyjnej PM LUFT GOLD32B11 łączy czyszczenie, kontrolę mechaniki oraz automatyki z pomiarem, ponieważ dopiero liczby pokazują rzeczywisty stan układu. Zgłoś przegląd lub awarię do Działu Diagnostycznego w Szczecinie pod numer +48 536 577 385, do Działu Handlowo-Serwisowego pod numer +48 530 805 705 albo mailem na info@chillerserwis.com. Zakres i termin ustalimy jeszcze przed dojazdem.
