Serwis chillera Daikin EWAD560D. Gdy sterownik blokuje start

Serwis chillera Daikin EWAD560D zaczynamy od przeglądu zerowego: pomiar ciśnień w sekcjach, kontrola szczelności, test obwodów wentylatorów i pompy, protokół do CRO. Ten egzemplarz stanął przez błędy sterownika, odłączony bezpiecznik wentylatora i wyciek przy skraplaczu. Dojeżdżamy z Wałsnowa, Warszawy i Szczecina do zakładów w całej Polsce. Telefon do serwisu: +48 536 577 385.

Chiller Daikin EWAD560D: dane techniczne

• Producent i seria: Daikin EWAD-D, agregat wody lodowej chłodzony powietrzem o mocy ok. 560 kW.
• Sprężarki śrubowe jednośrubowe Daikin, dwa obiegi chłodnicze.
• Skraplacze lamelowe z wentylatorami osiowymi, parownik płaszczowo-rurowy.
• Czynnik chłodniczy R134a, ilość według tabliczki dla każdej sekcji.
• Sterownik MicroTech z historią alarmów i komunikacją BMS.

Dokumentację serii EWAD udostępnia Daikin. Sprężarka śrubowa nie jest dostępna od ręki i jest droga, dlatego kontrola szczelności i oleju ma w tym modelu największe znaczenie.

Objawy, które widać bez przyrządów

• Sterownik pokazuje błędy i blokuje start wytwornicy.
• Ponadto jeden wentylator skraplacza stoi, bezpiecznik w rozdzielnicy odłączony.
• Łożyska wentylatora hałaszą i grzeją się.
• Z kolei pompa obiegowa zgłasza błąd obwodu.
• Wziernik sekcji pokazuje pęcherze, ciśnienie ssania niskie.
• Wreszcie brudne lamele skraplaczy i olej w dolnej części skraplacza.

Naprawa chillera Daikin EWAD560D krok po kroku

1. Przegląd zerowy: odczyt historii alarmów, pomiar ciśnień i temperatur w obu sekcjach, napięć i prądów.
2. Następnie przywrócenie obwodów wentylatora i pompy obiegowej, kontrola zabezpieczeń.
3. Potem wymiana łożysk wentylatora skraplacza i kontrola pompy wody.
4. Dalej lokalizacja wycieku detektorem przy skraplaczu i ocena, czy skraplacz nadaje się do naprawy.
5. Mycie całego chillera, skraplaczy i sprężarek, pomiar ciśnień obiegu wody.
6. Na koniec uzupełnienie R134a, rozruch, pomiar oleju i protokół z wpisem do CRO.

Co najczęściej naprawiamy w Daikin EWAD

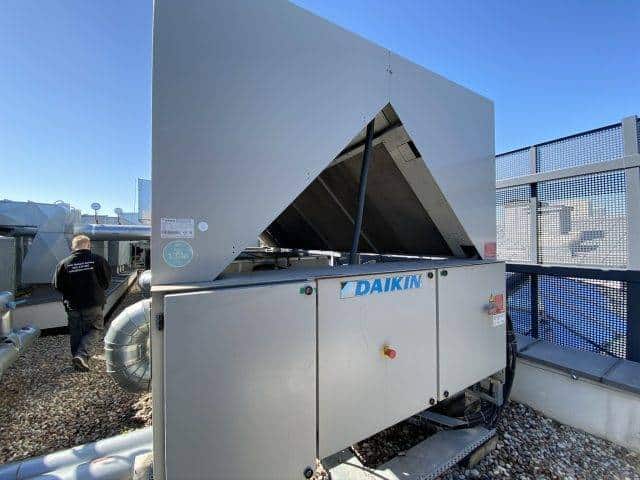

W egzemplarzu z galerii przywróciliśmy obwody wentylatora i pompy, wymieniliśmy łożyska wentylatora i umyliśmy skraplacze. Wyciek przy skraplaczu kwalifikował skraplacz do wymiany, ale klient zdecydował o napełnieniu i uruchomieniu. Natomiast w innych sztukach typowe są czujniki ciśnienia, styczniki wentylatorów i grzałki oleju sprężarek śrubowych.

Ile kosztuje serwis chillera Daikin EWAD560D

• Przegląd zerowy z protokołem: 1 800 do 2 500 zł netto.
• Do tego dojazd: 3,20 zł netto za km w obie strony z najbliższego oddziału.
• Ponadto roboczogodzina technika: 500 zł netto (jeden serwisant), 750 zł netto (zespół).
• Badanie glikolu: 1 280 zł netto, gdy instalacja pracuje na glikolu.
• Czynnik R134a i części według oferty po przeglądzie.

Po przeglądzie dostajesz ofertę naprawy z ceną części i robocizny, ważną 7 dni. Termin naprawy ustalamy po akceptacji oferty.

Naprawa czy nowy chiller 560 kW

Agregat ze sprężarkami śrubowymi opłaca się naprawiać, dopóki sprężarki są sprawne, bo nowy chiller tej mocy to wiele miesięcy oczekiwania i dźwig. Z kolei praca z nieszczelnym skraplaczem grozi zatarciem sprężarki przez brak oleju, a wtedy naprawa przekracza połowę wartości urządzenia. Proponujemy wtedy chiller używany po serwisie albo urządzenie zastępcze na czas naprawy. Dział handlowo-serwisowy: +48 530 805 705.

Pytania i odpowiedzi

Czy można pracować z nieszczelnym skraplaczem?

Nie zalecamy. Ubytek R134a obniża chłodzenie sprężarki śrubowej, wyciąga olej z układu i grozi zatarciem. Wyciek podlega naprawie w terminie z rozporządzenia o F-gazach.

Jak często kontrolować szczelność EWAD560D?

Przy napełnieniu powyżej 50 t CO2eq na obieg, czyli ok. 35 kg R134a, co 6 miesięcy, a ze stałym systemem wykrywania wycieków co 12 miesięcy. Ilość odczytujemy z tabliczki.

Czy wymieniacie sprężarki śrubowe Daikin?

Tak, po pomiarze uzwojeń i analizie oleju. Sprężarkę zamawiamy u producenta, a na czas oczekiwania możemy podstawić urządzenie zastępcze.

Czy serwis chillera Daikin EWAD560D obejmuje sterownik?

Tak. Odczytujemy historię alarmów MicroTech, sprawdzamy czujniki i nastawy, a po naprawie kasujemy błędy i obserwujemy pracę pod obciążeniem.

Czy dojeżdżacie poza Mazowsze?

Tak. Dojeżdżamy z Wałsnowa, Warszawy i Szczecina do zakładów w całej Polsce. Dojazd liczymy po 3,20 zł netto za km w obie strony.

Co przygotować przed telefonem

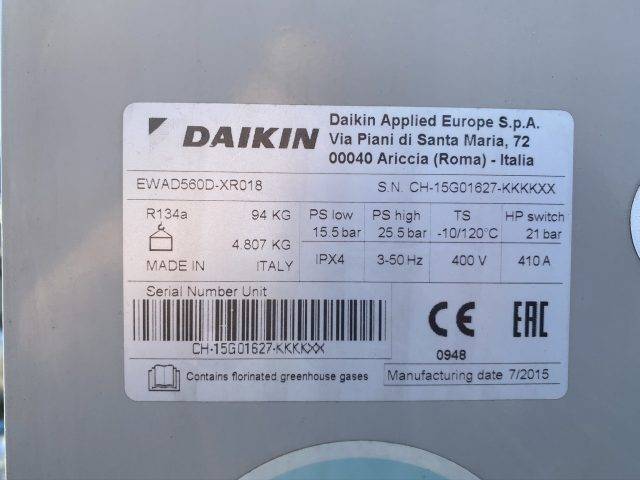

• Zdjęcie tabliczki znamionowej z modelem i napełnieniem R134a każdej sekcji.
• Ponadto kody alarmów ze sterownika i co się dzieje po ich skasowaniu.
• Nastawa temperatury wody i czy instalacja pracuje na glikolu.
• Wreszcie data ostatniej kontroli szczelności i wpis w CRO.
