Regeneracja wymienników ciepła

Regeneracja wymienników ciepła zamiast wymiany całego urządzenia

Regeneracja wymienników ciepła to proces przywrócenia pierwotnej sprawności wymiany ciepła poprzez demontaż, czyszczenie mechaniczne i chemiczne powierzchni, kontrolę szczelności oraz wymianę zużytych uszczelek. Dzięki temu odzyskujesz utraconą wydajność bez zakupu nowej jednostki, zwykle za ułamek kosztu wymiany.

W układach wody lodowej spadek skuteczności wymiennika narasta powoli i przez długi czas pozostaje niezauważony. Najpierw rośnie zużycie energii, potem spada moc chłodnicza, a w upalne dni instalacja przestaje utrzymywać zadaną temperaturę. Kiedy diagnozujemy taki przypadek na obiekcie, wymiennik bardzo często nadaje się do regeneracji, a nie do złomowania.

Po czym poznać, że wymiennik ciepła wymaga regeneracji

Objawy zużycia rzadko pojawiają się nagle. Najczęściej obserwujemy stopniowe pogorszenie parametrów, które kierownik utrzymania ruchu zauważa dopiero po wzroście rachunków za prąd lub po pierwszym letnim przestoju. Oto sygnały, które realnie możesz sprawdzić samodzielnie:

• Rosnąca różnica temperatur na zasilaniu i powrocie czynnika, mimo niezmienionego obciążenia odbiorników.
• Częstsze zatrzymania sprężarki na presostacie wysokiego ciśnienia, zwłaszcza przy wyższej temperaturze otoczenia.
• Wydłużony czas schładzania medium i kłopot z utrzymaniem temperatury w szczycie obciążenia.
• Wzrost poboru prądu agregatu przy tej samej produkcji chłodu.
• Widoczne osady, kamień lub przebarwienia na króćcach i w okolicy przyłączy.

Pojedynczy objaw nie przesądza sprawy. Natomiast kilka z nich równocześnie to wyraźny sygnał, że powierzchnia wymiany ciepła straciła drożność. W takiej sytuacji warto zlecić diagnostykę układu chłodniczego, zanim dojdzie do awaryjnego przestoju.

Najczęstsze przyczyny spadku wydajności wymiennika

W praktyce serwisowej powtarza się kilka mechanizmów degradacji. Uszeregowaliśmy je według częstotliwości, z jaką spotykamy je na obiektach przemysłowych:

• Kamień i osady mineralne po stronie wodnej, typowe dla układów z wodą uzupełnianą z sieci. Cienka warstwa kamienia drastycznie pogarsza przenikanie ciepła.
• Biofilm i zanieczyszczenia organiczne w obiegach otwartych oraz w wieżach chłodniczych, gdzie woda kontaktuje się z otoczeniem.
• Szlam i produkty korozji wędrujące z rurociągów oraz zbiorników buforowych.
• Zaolejenie powierzchni po stronie czynnika chłodniczego, najczęściej skutek wcześniejszej awarii sprężarki.
• Korozja wżerowa płyt lub rur przy niewłaściwie dobranym medium albo zbyt agresywnym glikolu.

Rozpoznanie dominującej przyczyny jest punktem wyjścia, ponieważ od niej zależy dobór metody czyszczenia oraz zakres naprawy wymiennika ciepła. Inaczej usuwa się kamień, a inaczej zaolejenie czy biofilm.

Jak przebiega regeneracja wymiennika ciepła krok po kroku

Regeneracja w warsztacie ze stanowiskiem testowym przebiega według powtarzalnej procedury, którą prowadzimy aż do odbioru technicznego. Kolejne etapy wyglądają następująco:

• Diagnostyka wstępna i demontaż, czyli ocena stanu technicznego, odłączenie wymiennika od instalacji i transport do warsztatu lub praca na miejscu, zależnie od konstrukcji.

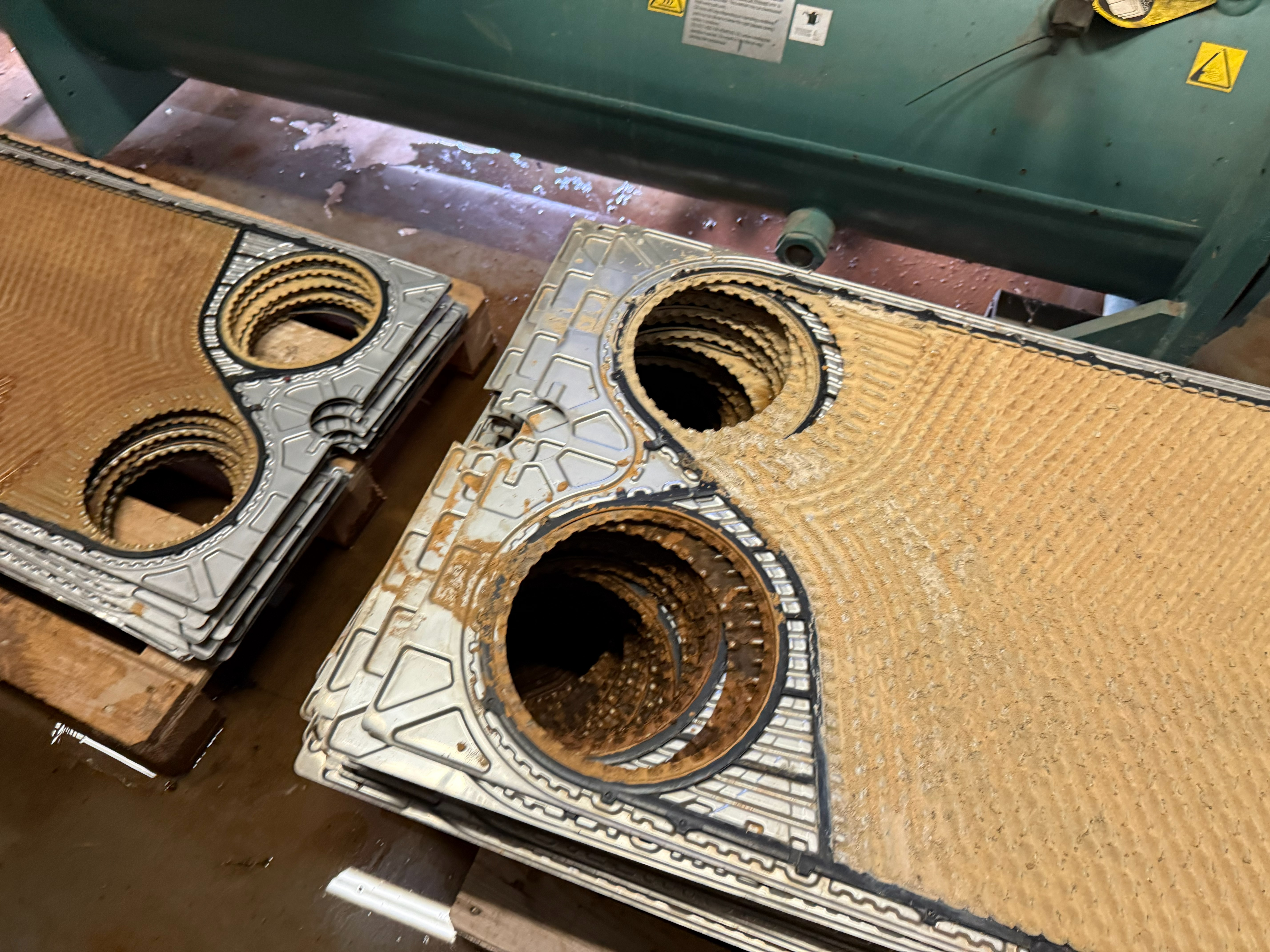

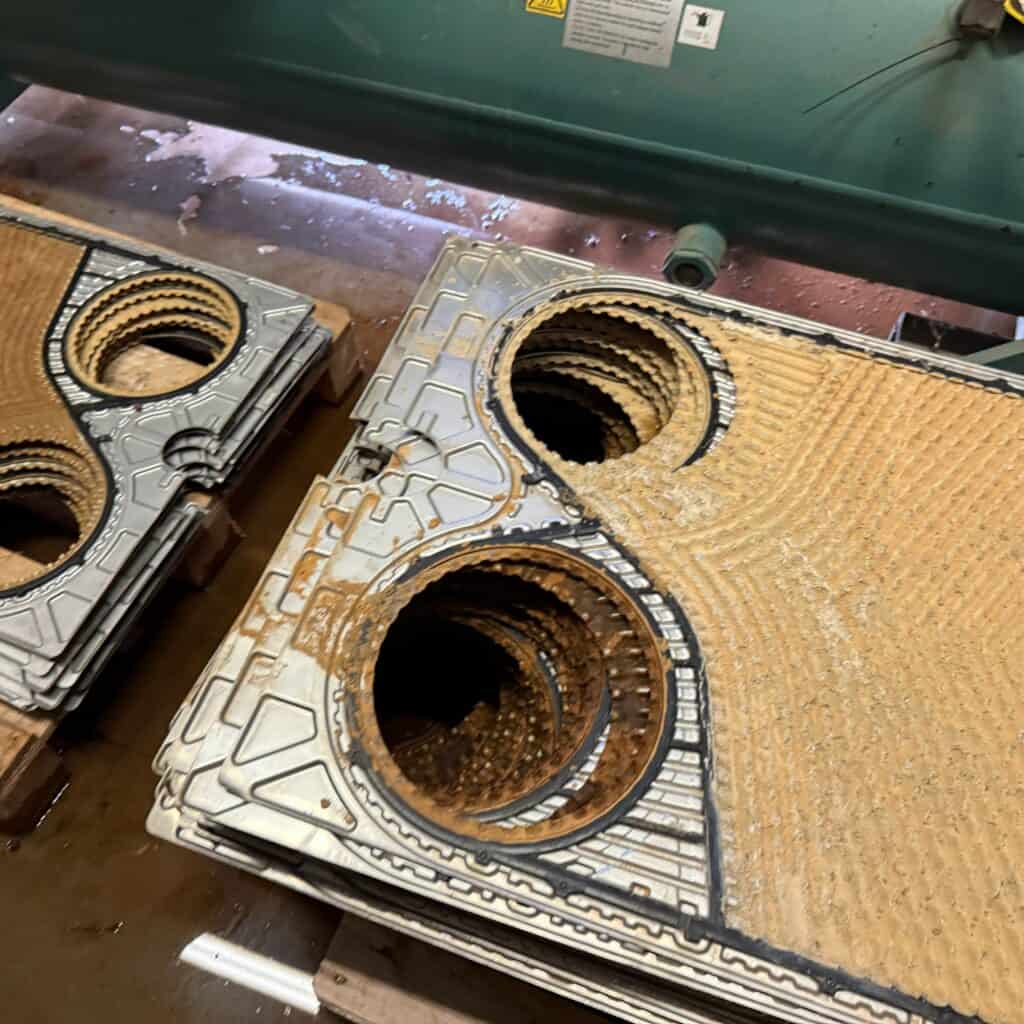

• Rozłożenie wymiennika płytowego na pojedyncze płyty albo przygotowanie wymiennika rurowego do czyszczenia wewnętrznego.
• Czyszczenie mechaniczne powierzchni wymiany ciepła z osadów stałych, szlamu i nalotów.
• Czyszczenie chemiczne dobranym preparatem, który rozpuszcza kamień i zanieczyszczenia bez naruszenia materiału płyt lub rur.
• Kontrola szczelności oraz weryfikacja stanu płyt lub rur pod kątem korozji, perforacji i odkształceń.
• Wymiana uszczelek na nowe, dobrane do medium i temperatury pracy, oraz naprawa lub wymiana uszkodzonych elementów.
• Montaż podzespołów, próba ciśnieniowa i test szczelności potwierdzający gotowość urządzenia.
• Kontrola parametrów pracy, ponowne uruchomienie i odbiór techniczny z protokołem.

Taki tok prac pozwala oddać klientowi wymiennik o przywróconej powierzchni wymiany ciepła i potwierdzonej szczelności. Jeśli zauważasz spadek mocy chłodniczej w swoim układzie, zamów diagnostykę, a ocenimy, czy regeneracja przywróci pełną wydajność.

Regeneracja czy wymiana wymiennika, co się bardziej opłaca

Decyzja zależy od stanu materiału, nie od samego wieku urządzenia. Regeneracja sprawdza się, gdy płyty lub rury zachowały integralność, a problemem są wyłącznie osady i zużyte uszczelki. Naprawa wymiennika ciepła kosztuje wtedy znacznie mniej niż nowa jednostka, a czas realizacji bywa krótszy od terminu dostawy zamiennika.

Wymianę rekomendujemy natomiast w sytuacjach, gdy diagnostyka ujawnia:

• Perforację płyt lub rur i nieszczelności wewnętrzne, których nie da się trwale usunąć.
• Zaawansowaną korozję obniżającą wytrzymałość ciśnieniową konstrukcji.
• Wielokrotną wcześniejszą regenerację, po której materiał jest już mocno wyeksploatowany.

W takich przypadkach proponujemy wymianę przy okazji szerszej modernizacji instalacji wody lodowej, co ogranicza liczbę przestojów. Dlatego każdą wycenę poprzedzamy oceną stanu technicznego, abyś nie płacił za regenerację wymiennika, który i tak nie spełni próby ciśnieniowej.

Wymienniki płytowe i rurowe, różnice w regeneracji

Wymienniki płytowe, montowane między innymi w agregatach Carrier, Trane czy ClimaVeneta objętych naszym serwisem agregatów wody lodowej, regeneruje się przez rozkręcenie pakietu i czyszczenie pojedynczych płyt. Konstrukcja skręcana, typowa dla wielu rozwiązań wymienników płytowych, ułatwia dostęp do całej powierzchni i wymianę uszczelek. Wymienniki lutowane wymagają z kolei czyszczenia chemicznego w obiegu zamkniętym, ponieważ nie da się ich rozłożyć.

Wymienniki płaszczowo-rurowe czyści się mechanicznie wewnątrz rur oraz chemicznie po stronie płaszcza. W obu przypadkach kończymy próbą ciśnieniową, ponieważ to ona ostatecznie potwierdza skuteczność naprawy i szczelność układu.

Najczęstsze pytania o regenerację wymienników ciepła

Ile trwa regeneracja wymiennika ciepła?

Czas zależy od typu i stanu urządzenia. Regeneracja wymiennika płytowego skręcanego trwa zwykle od jednego do kilku dni roboczych, łącznie z czyszczeniem, wymianą uszczelek i próbą ciśnieniową. Przy wymiennikach mocno zanieczyszczonych lub wymagających sprowadzenia uszczelek termin bywa dłuższy. Dokładny czas podajemy po diagnostyce, gdy znamy zakres prac.

Czy regeneracja przywraca pełną wydajność wymiennika?

Jeśli materiał płyt lub rur nie jest uszkodzony, czyszczenie mechaniczne i chemiczne przywraca powierzchnię wymiany ciepła do stanu zbliżonego do pierwotnego. W rezultacie opory przepływu spadają, a różnica temperatur wraca do projektowych wartości. Przy trwałych uszkodzeniach materiału pełnej sprawności nie odzyska się i wtedy doradzamy wymianę.

Jak często należy regenerować wymiennik w układzie chłodniczym?

Nie ma sztywnego terminu, ponieważ tempo zanieczyszczania zależy od jakości wody, rodzaju medium i warunków pracy. W obiegach z wodą uzupełnianą z sieci osady narastają szybciej niż w układach zamkniętych z glikolem. Dobrym wyznacznikiem jest monitoring różnicy temperatur i poboru mocy, a regularny przegląd techniczny pozwala zaplanować czyszczenie, zanim spadek wydajności stanie się dotkliwy.

Czy wymiennik trzeba demontować, żeby go zregenerować?

To zależy od konstrukcji i stopnia zanieczyszczenia. Wymienniki płytowe skręcane demontujemy i rozkładamy na płyty, co daje dobry efekt czyszczenia. Wymienniki lutowane oraz część rurowych można czyścić chemicznie w obiegu, bez pełnego demontażu. Metodę dobieramy po ocenie stanu technicznego, biorąc pod uwagę rodzaj osadów.

Przywróć wydajność wymiennika, zanim zatrzyma produkcję

Regeneracja przedłuża życie wymiennika, obniża zużycie energii i kosztuje wyraźnie mniej niż wymiana, o ile materiał jest sprawny. Najważniejsza jest rzetelna diagnostyka, która rozstrzyga, czy czyszczenie wystarczy. Zgłoś spadek wydajności do Działu Diagnostycznego w Szczecinie pod numerem +48 536 577 385 lub napisz na info@chillerserwis.com, a ustalimy termin oceny technicznej i regeneracji.
