Montaż izolacji termicznej w instalacjach chłodniczych

Montaż izolacji termicznej w instalacjach chłodniczych decyduje o tym, czy zimna woda, glikol albo czynnik dotrą do odbiornika bez strat i bez skraplania wilgoci na rurach. Źle zaizolowana instalacja poci się, kapie na posadzkę i maszyny, a z czasem rdzewieje pod izolacją. Montujemy izolację na rurociągach wody lodowej i glikolu, zbiornikach buforowych, pompach i armaturze, zarówno przy nowych instalacjach, jak i przy wymianie starej, zawilgoconej izolacji. Izolacja termiczna instalacji chłodniczych to dla nas nie dodatek, tylko część montażu, a izolacja rurociągów wody lodowej i montaż izolacji przemysłowej na armaturze wymagają tej samej staranności co spawanie rur. Ekipy wyjeżdżają z Wałsnowa i ze Szczecina, od poniedziałku do soboty 8:00 do 16:00.

Rury w hali się pocą albo izolacja odpada? Zadzwoń: +48 536 577 385 albo napisz na info@chillerserwis.com. Przyślij kilka zdjęć instalacji, średnice rur i temperaturę medium.

Dlaczego izolacja termiczna instalacji chłodniczych jest tak ważna

Zaizolowany zbiornik buforowy i rurociągi wody lodowej przy hali
Zbiornik buforowy i rury wody lodowej w izolacji. Zimne powierzchnie muszą być szczelnie osłonięte.

Woda lodowa płynie zwykle w temperaturze kilku stopni, a glikol często poniżej zera. Tymczasem powietrze w hali ma kilkanaście albo kilkadziesiąt stopni i zawiera wilgoć. Gdy temperatura powierzchni rury spadnie poniżej punktu rosy, para wodna skrapla się na niej jak na zimnej butelce wyjętej z lodówki.

Właśnie dlatego izolacja w chłodnictwie ma dwa zadania. Po pierwsze ogranicza zyski ciepła, więc chiller nie musi chłodzić hali przy okazji. Po drugie, i to często ważniejsze, nie dopuszcza do kondensacji na rurach, zaworach i kołnierzach. Do tego potrzebna jest odpowiednia grubość i szczelna paroizolacja na całej długości.

Materiały: co montujemy i gdzie

MateriałGdzie się sprawdzaNa co uważać
Kauczuk syntetyczny w otulinach i płytachWoda lodowa, glikol, czynnik chłodniczyKlejenie wszystkich styków, ochrona przed UV na zewnątrz
Pianka polietylenowaMniej wymagające odcinki w pomieszczeniachSłabsza paroszczelność przy niskich temperaturach
Wełna mineralna z płaszczemRurociągi gorące, obiegi odzysku ciepłaNie nadaje się na zimne rury bez paroizolacji
Płaszcz z PVC lub blachyOdcinki narażone na uszkodzenia i rury na zewnątrzSzczelne zakłady, żeby woda nie wchodziła pod spód

Materiał i grubość dobieramy do temperatury medium, warunków w hali i miejsca montażu. Na rurociągach prowadzonych na zewnątrz dokładamy płaszcz ochronny, bo samą izolację niszczy słońce i ptaki.

Montaż izolacji przemysłowej krok po kroku

Montaż izolacji termicznej na rurociągu wody lodowej przy zbiorniku
Izolacja na kolanach i przejściach rur. Najwięcej błędów powstaje właśnie w takich miejscach.
  1. Oglądamy instalację, mierzymy średnice i spisujemy temperatury medium.
  2. Usuwamy starą, zawilgoconą izolację i sprawdzamy stan rur pod spodem.
  3. Czyścimy powierzchnię, a skorodowane miejsca zabezpieczamy.
  4. Montujemy otuliny i płyty, klejąc wszystkie styki i szwy.
  5. Izolujemy armaturę, kołnierze, filtry i pompy kształtkami albo kapturami.
  6. Na odcinkach narażonych na uszkodzenia zakładamy płaszcz ochronny.

Montaż izolacji termicznej najczęściej psują detale. Najwięcej błędów powstaje przy zaworach i podporach. Jeśli w izolacji zostanie szczelina, wilgoć wejdzie pod spód i zacznie się skraplać w miejscu, którego nie widać. Dlatego armaturę izolujemy z taką samą starannością jak proste odcinki rur.

Najczęstsze błędy, które poprawiamy

  • Nieklejone styki otulin, przez które wilgoć dostaje się pod izolację.
  • Nieizolowane zawory, filtry i kołnierze, które pocą się i kapią.
  • Za cienka izolacja na rurach z glikolem o ujemnej temperaturze.
  • Izolacja ściśnięta opaskami i podporami, przez co traci szczelność.
  • Brak płaszcza na zewnątrz i izolacja zniszczona przez słońce.

Każdy z tych błędów wychodzi po pierwszym lecie, dlatego montaż izolacji termicznej warto zlecić od razu z odbiorem. Zawilgocona izolacja przestaje izolować, więc zwykle trzeba ją zdjąć w całości. Przy okazji sprawdzamy, czy rury pod spodem nie są skorodowane.

Izolacja przy budowie i modernizacji instalacji

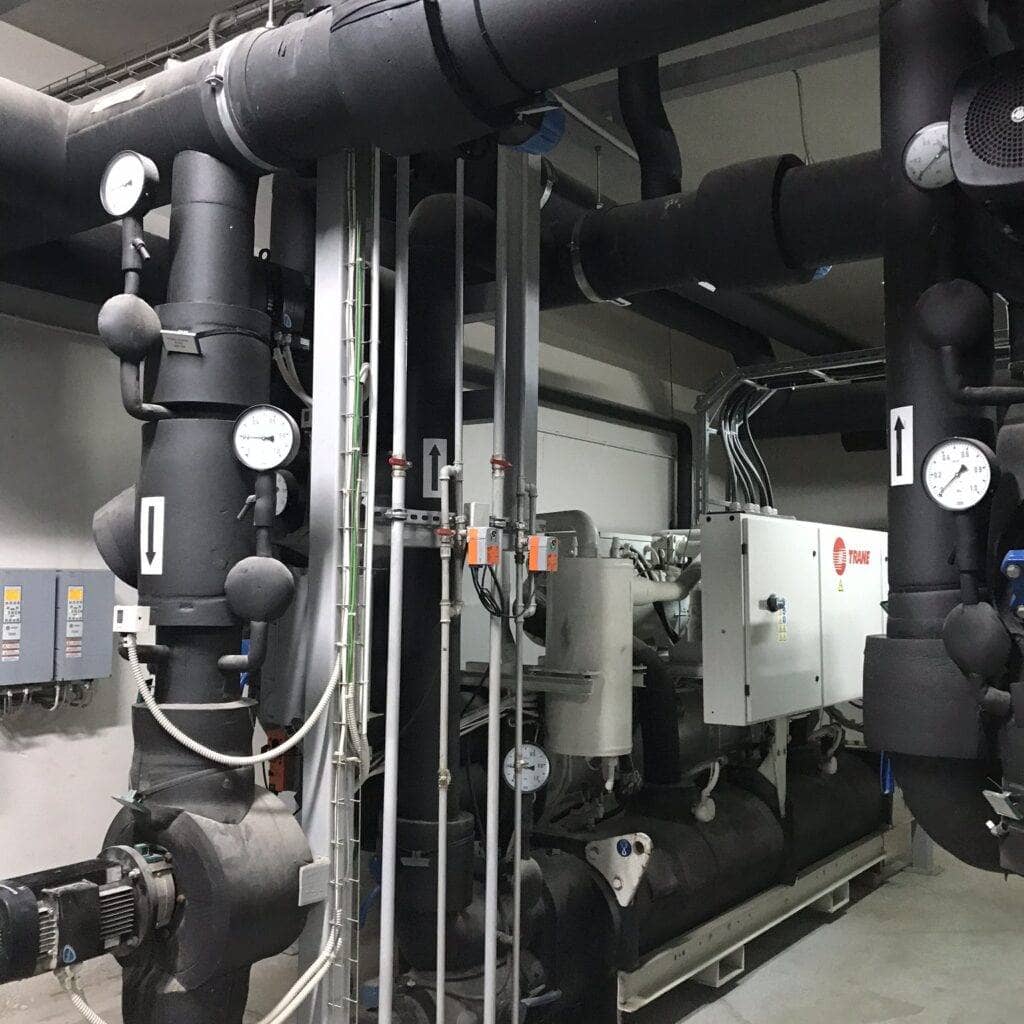

Zaizolowane rurociągi wody lodowej z manometrami
Izolacja na rurociągach i armaturze przy nowej instalacji

Przy nowych instalacjach izolację montujemy po próbie szczelności, żeby ewentualny wyciek nie został ukryty pod otuliną. Budujemy instalacje wody lodowej na stali i na PVC, a izolacja jest ostatnim etapem przed uruchomieniem. Przy modernizacji często wymieniamy izolację tylko na wybranych odcinkach, tam gdzie rury się pocą albo izolacja jest uszkodzona.

Wymagania dotyczące izolacji instalacji opisuje Polski Komitet Normalizacyjny w normach dla izolacji przemysłowych.

Ile kosztuje montaż izolacji

Cena zależy od długości instalacji, średnic, liczby zaworów i kształtek oraz od tego, czy trzeba zdejmować starą izolację. Roboczogodzina to 500 zł netto dla jednego serwisanta i 750 zł netto dla zespołu, a dojazd liczymy 3,20 zł netto za kilometr. Po oględzinach przygotowujemy ofertę z ceną materiału, robocizny i terminem.

Zdjęcia z realizacji

Poniżej zdjęcia z naszych prac przy instalacjach chłodniczych.

Pytania i odpowiedzi

Dlaczego rury z wodą lodową się pocą?

Bo ich powierzchnia jest zimniejsza niż punkt rosy powietrza w hali. Pomaga szczelna izolacja o odpowiedniej grubości.

Czy można zaizolować tylko część instalacji?

Tak, ale zawilgocone odcinki trzeba wymienić w całości, a styki z dobrą izolacją dokładnie skleić.

Czy izolujecie zawory i pompy?

Tak. Armaturę izolujemy kształtkami albo zdejmowanymi kapturami, żeby dało się ją później serwisować.

Czy montujecie izolację na zewnątrz budynku?

Tak. Na zewnątrz zawsze dokładamy płaszcz ochronny z PVC albo blachy.

Czy izolacja zmniejsza koszty chłodzenia?

Tak, bo ogranicza zyski ciepła po drodze do odbiornika. Najważniejsze jest jednak to, że chroni rury przed kondensacją i korozją.
