Chiller do lasera odbiera ciepło ze źródła wiązki, optyki i głowicy tnącej. Gdy przestaje działać poprawnie, laser zgłasza alarm, traci moc albo zatrzymuje produkcję. Opisujemy najczęstsze usterki chillerów przy wycinarkach i znakowarkach CO2 oraz fiber. Pokazujemy też objawy widoczne dla operatora i sposób, w jaki prowadzimy diagnostykę.
Spis treści:
Jak pracuje chiller do lasera CO2 i fiber

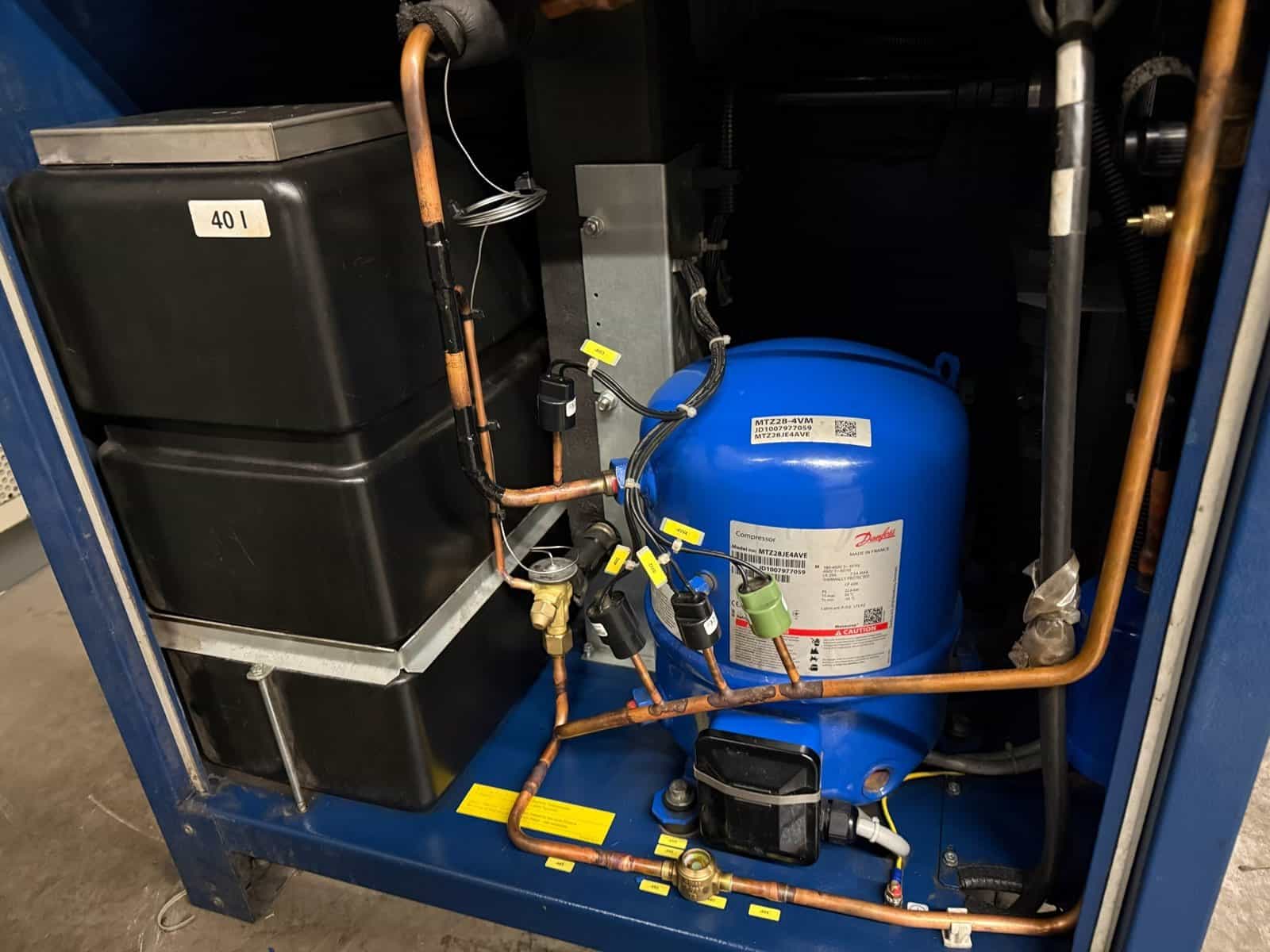

Chiller to agregat wody lodowej w małej lub średniej skali. Sprężarka, skraplacz i parownik schładzają wodę, a pompa tłoczy ją przez obieg lasera. Sterownik pilnuje temperatury zadanej, przepływu i poziomu w zbiorniku.
W laserze CO2 chłodzona jest głównie tuba lub rezonator. Stabilna temperatura wody przekłada się tu bezpośrednio na stabilną moc wiązki. Przegrzana tuba traci moc, a przy dużych odchyłkach szybciej się zużywa.

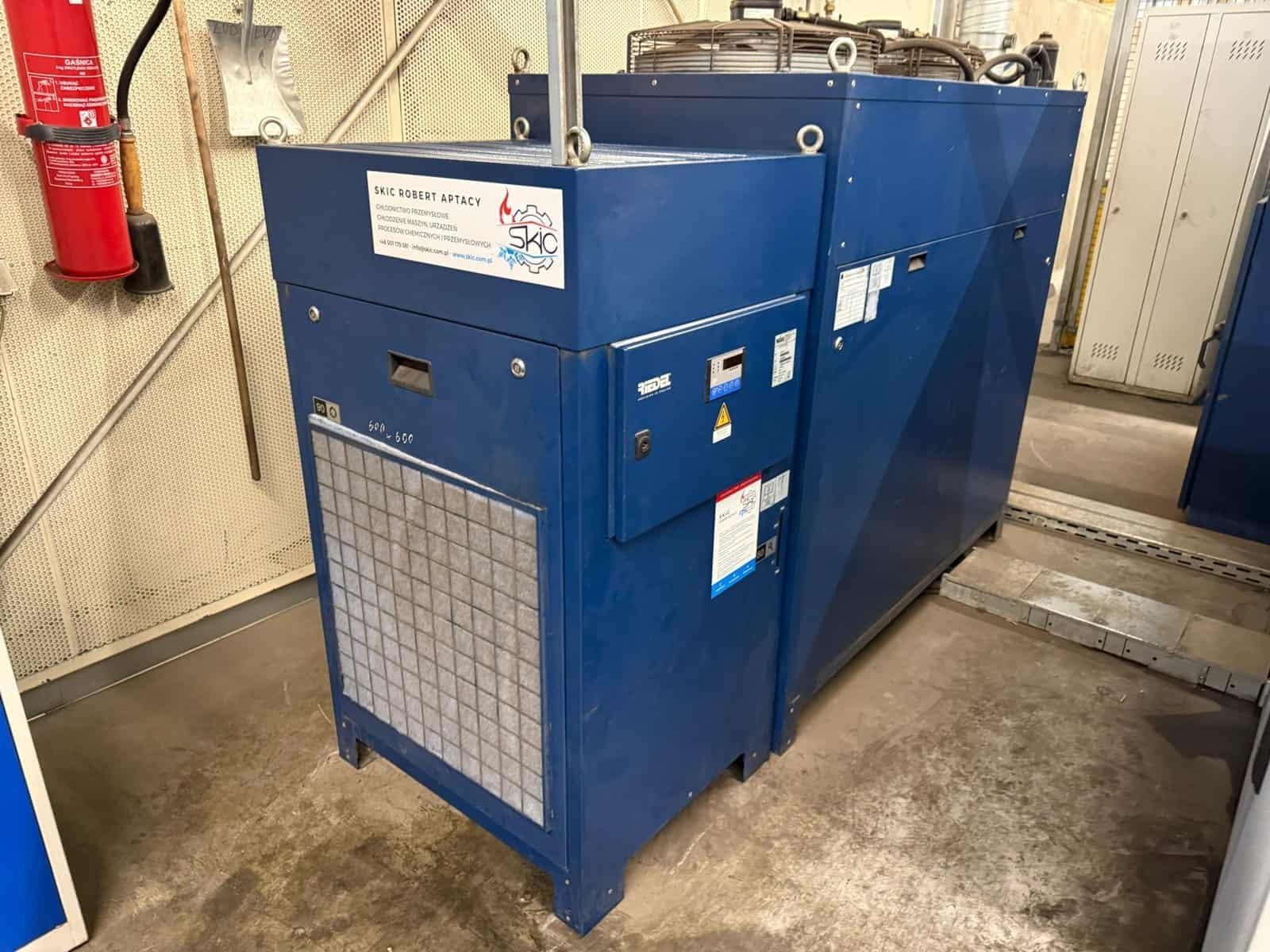

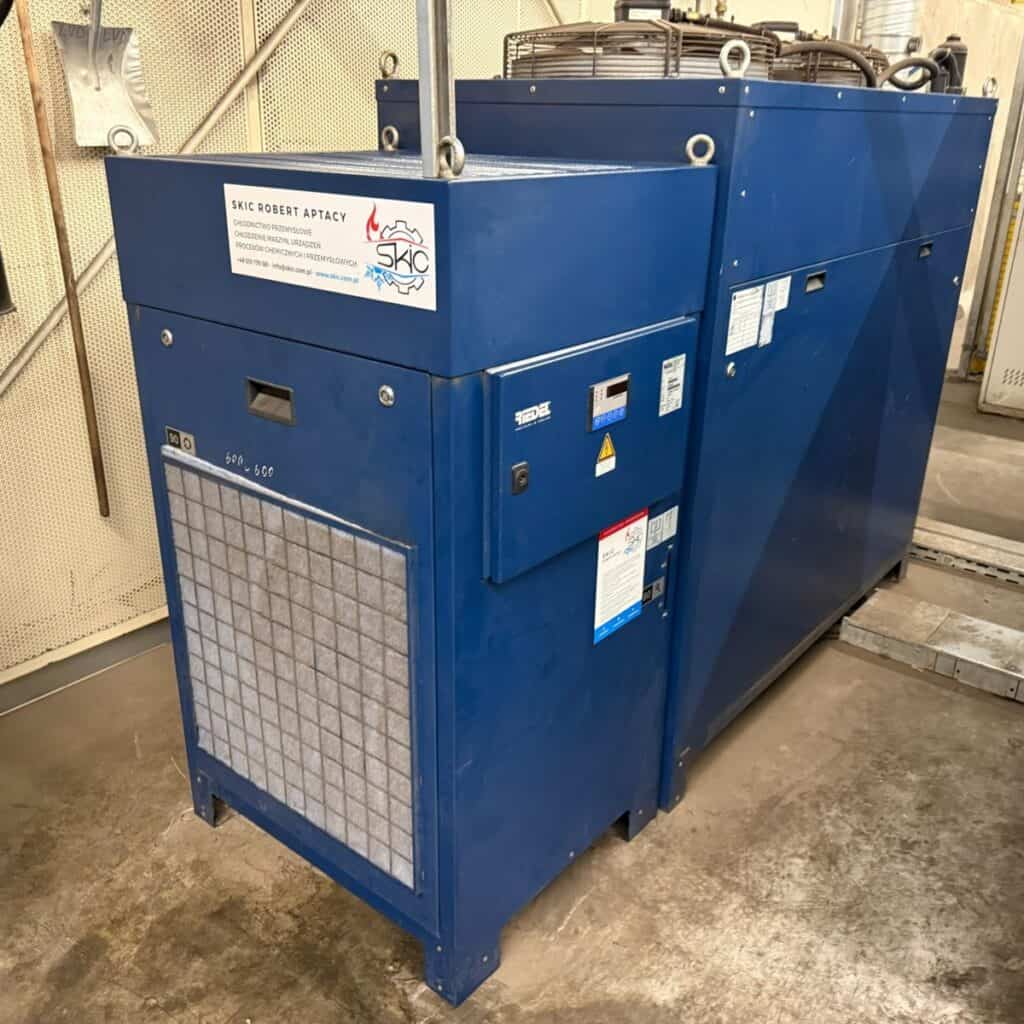

W znakowarkach i małych laserach CO2 często pracują kompaktowe chillery z jednym obiegiem. Mają niewielki zbiornik, więc szybko reagują na ubytek wody i zabrudzenie filtra. Z kolei wycinarki dużej mocy wymagają agregatów o znacznie większej wydajności, z rozbudowaną automatyką i kilkoma czujnikami.
Lasery światłowodowe mają zwykle dwa niezależne obiegi temperatur:
- obieg źródła, utrzymywany niżej, ponieważ moduły diodowe są wrażliwe na ciepło,
- obieg głowicy i optyki, utrzymywany wyżej, aby ograniczyć ryzyko kondensacji na soczewkach i oknie ochronnym.
Dobrze dobrany chiller do lasera fiber utrzymuje oba obiegi niezależnie. Awaria zaworu, czujnika lub grzałki w jednym obiegu może więc dawać alarm tylko na źródle albo tylko na głowicy. To ważna wskazówka już na etapie rozmowy telefonicznej.
Typowe nastawy mieszczą się w przedziale około 20 do 30°C, jednak o konkretnych wartościach decyduje dokumentacja producenta lasera i tabliczka znamionowa chillera. Producenci źródeł, na przykład TRUMPF, podają wymagania dotyczące chłodzenia w instrukcjach swoich maszyn.
Objawy awarii widoczne dla obsługi
Operator lasera często pierwszy zauważa problem, zanim chiller całkowicie stanie. Warto znać sygnały, które wskazują na usterkę układu chłodzenia, a nie samego lasera.
- Alarm przepływu na laserze lub chillerze, często po wymianie wody albo filtra.
- Alarm wysokiej temperatury wody, pojawiający się zwłaszcza po południu i latem.
- Spadek mocy cięcia, gorsza krawędź, konieczność zwalniania posuwu.
- Częste załączanie i wyłączanie sprężarki, głośna praca, wibracje.
- Niski poziom wody w zbiorniku lub ślady wycieku pod urządzeniem.
- Zaparowana lub mokra optyka w głowicy po postoju.
Alarm przepływu najczęściej wynika z zatkanego filtra, zapowietrzenia obiegu, zagiętego węża lub zużytej pompy. Alarm temperatury oznacza, że chiller nie oddaje ciepła w wymaganym tempie. Przyczyną bywa brak czynnika, uszkodzony wentylator, zabrudzony skraplacz albo wadliwy czujnik. Jeśli woda w ogóle się nie schładza, pomocny będzie nasz opis sytuacji, gdy chiller nie chłodzi.

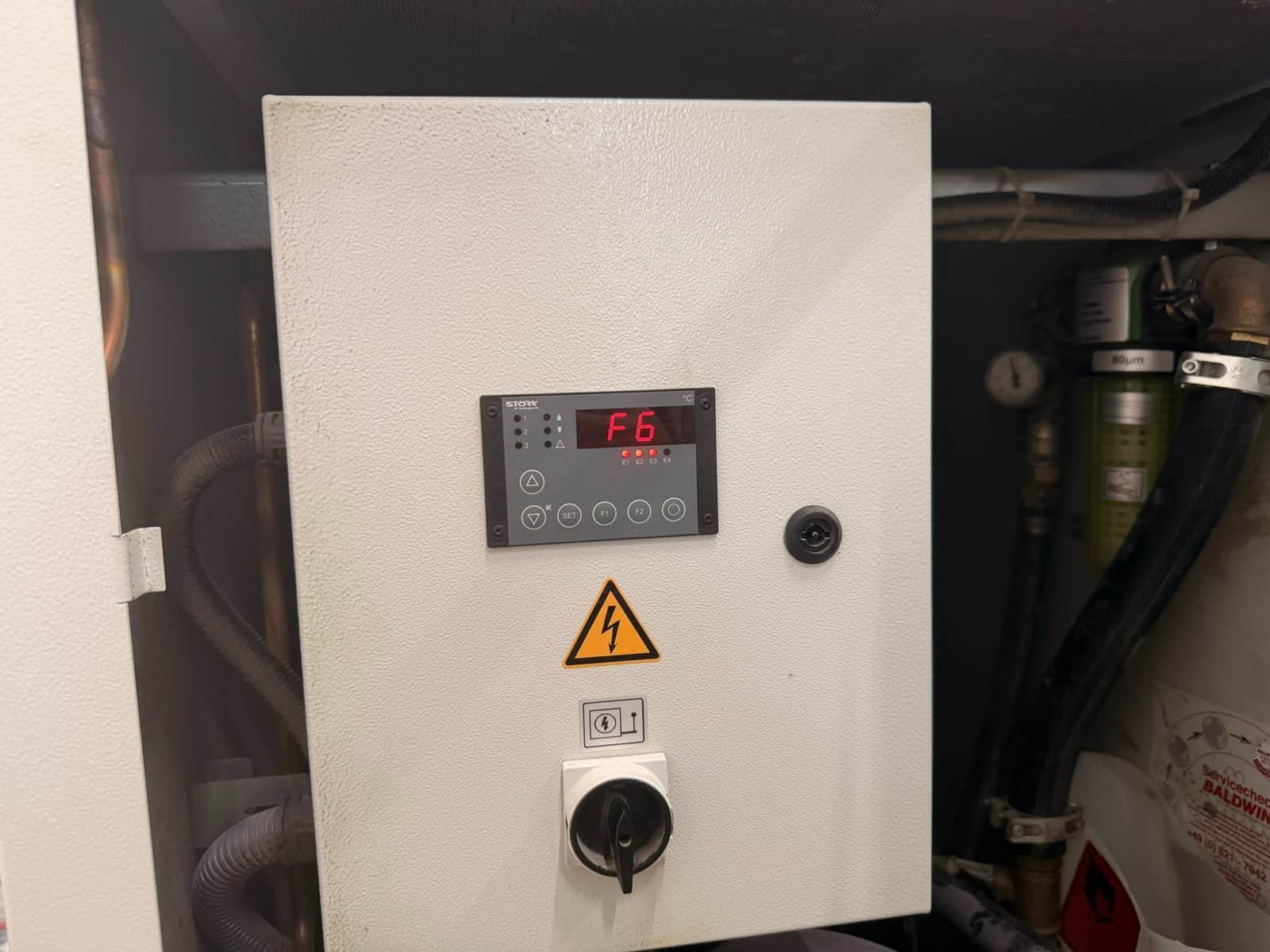

Przy pierwszym alarmie nie warto wielokrotnie kasować błędu i restartować lasera. Lepiej zapisać kod, godzinę i temperaturę wody pokazaną na sterowniku. Warto też sprawdzić poziom w zbiorniku i stan filtra. Takie notatki pozwalają serwisantowi szybciej odróżnić usterkę chłodniczą od problemu z obiegiem wody lub z samą automatyką.
Woda demineralizowana, przewodność i filtry
Jakość wody to jedna z najczęstszych przyczyn usterek w obiegu lasera. Szczególnie wrażliwe są lasery fiber, w których woda przepływa w pobliżu elementów elektrycznych źródła. Dlatego producenci wymagają wody o niskiej przewodności.
Typowo zaleca się wodę demineralizowaną lub destylowaną, a przewodność utrzymuje się na niskim poziomie, często poniżej kilkudziesięciu µS/cm. Dokładną granicę podaje instrukcja lasera. Część chillerów ma wbudowany czujnik przewodności i filtr jonowymienny, który z czasem się wyczerpuje.
Na co zwracamy uwagę podczas wizyty:
- pomiar przewodności i ocena barwy oraz zapachu wody,

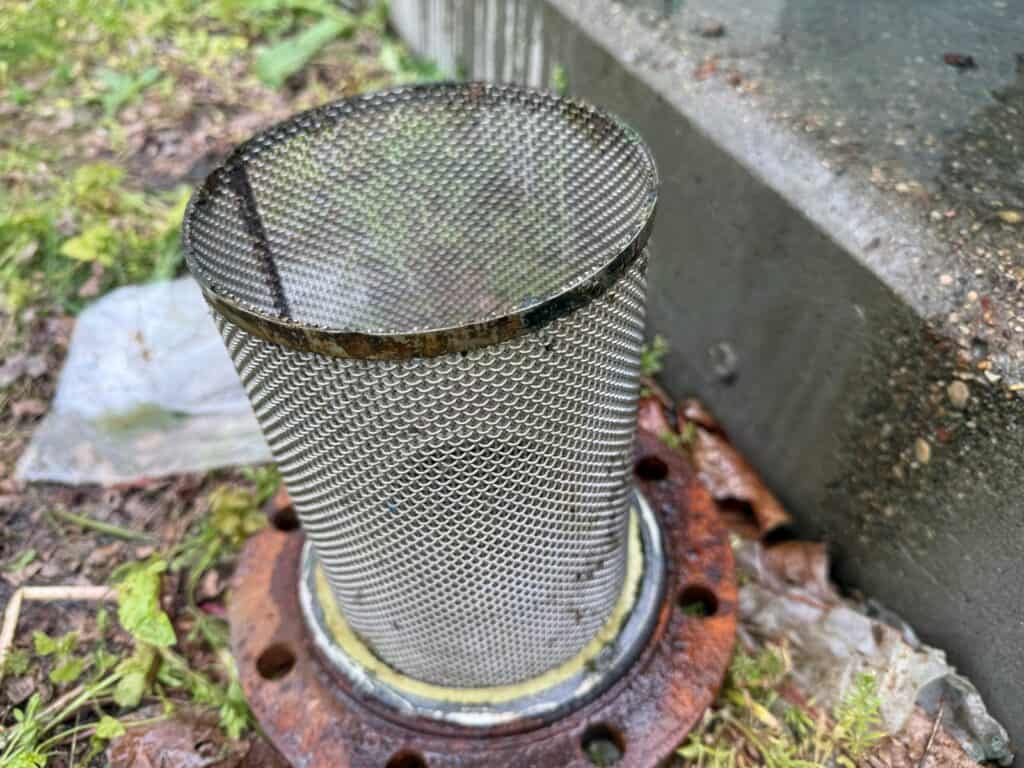

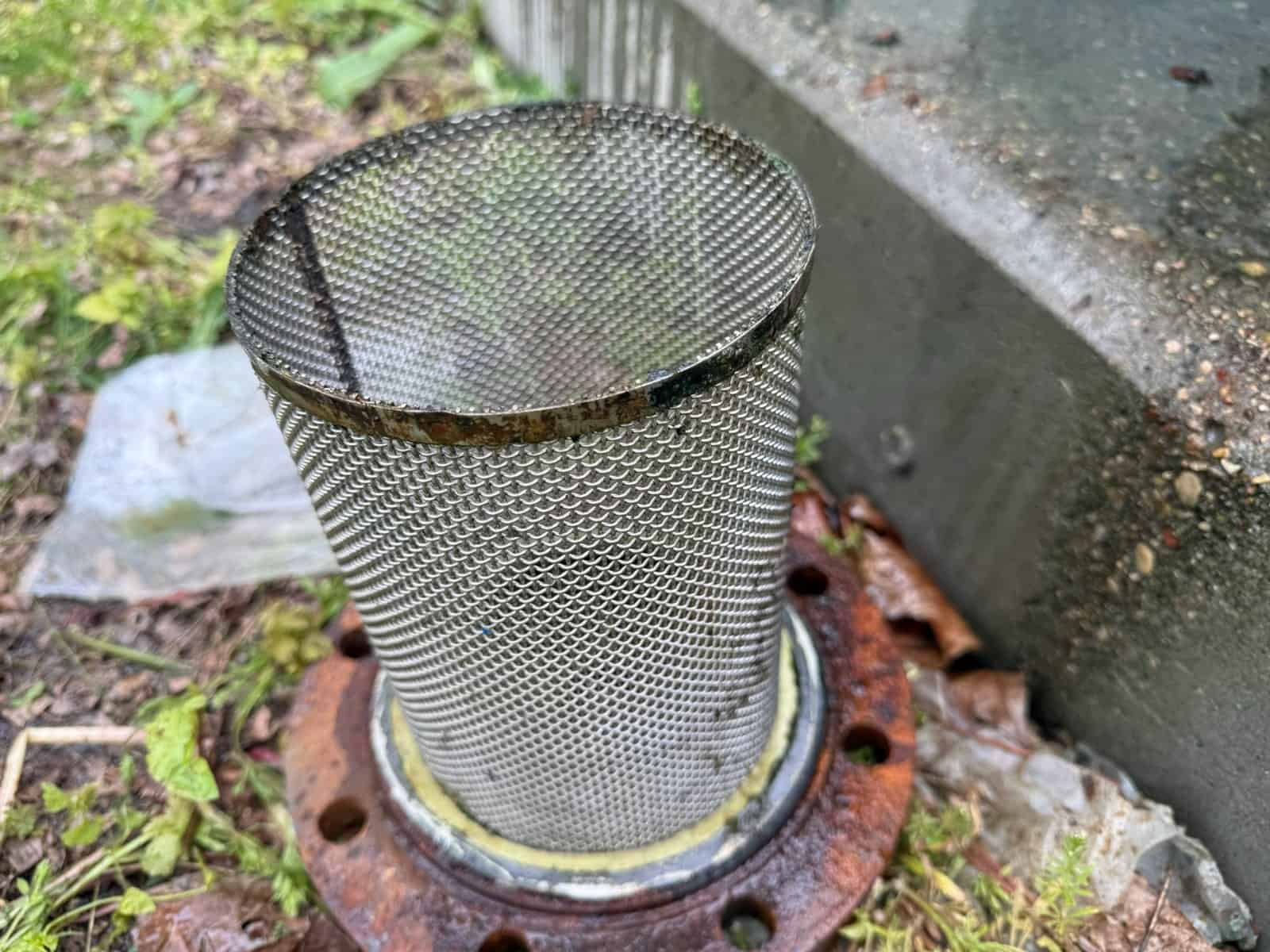

- stan filtra mechanicznego i wkładu jonowymiennego,
- osady i nalot biologiczny w zbiorniku,
- termin ostatniej wymiany wody i dodatków.
Wymianę wody planuje się zwykle co kilka miesięcy, zgodnie z zaleceniem producenta. Więcej o przygotowaniu i stosowaniu wody znajdziesz w artykule o wodzie demi. Wody z kranu nie należy dolewać nawet awaryjnie.
Zaniedbana woda daje objawy stopniowo. Najpierw rośnie przewodność i pojawia się alarm jakości wody. Później osady ograniczają przepływ, a wymiennik w źródle traci sprawność. Na końcu może dojść do korozji elementów, których wymiana jest długa i kosztowna. Dlatego kontrolę wody warto włączyć do stałego planu przeglądów.
Kondensacja na optyce i temperatura hali
Zbyt niska temperatura wody to częsty błąd. Obsługa obniża nastawę, licząc na lepsze chłodzenie przy upałach. Tymczasem gdy woda jest chłodniejsza niż punkt rosy powietrza w hali, na optyce i w głowicy skrapla się wilgoć.
Woda na soczewce lub oknie ochronnym rozprasza wiązkę, powoduje przegrzanie i może trwale uszkodzić element. W źródle fiber kondensacja grozi zwarciem. Dlatego nastawę dobiera się do warunków w hali, a nie odwrotnie.
Drugim problemem jest ciepło po stronie chillera. Agregat oddaje ciepło do otoczenia przez skraplacz. Gdy lamele są zatkane pyłem z cięcia lub kurzem, a w hali panuje wysoka temperatura, ciśnienie skraplania szybko rośnie. Kończy się to alarmem i wyłączeniem sprężarki. Taki scenariusz dotyczy zarówno małego agregatu przy znakowarce, jak i dużego chillera przy wycinarce. Każdy chiller do lasera potrzebuje swobodnego dopływu chłodnego powietrza. Opisujemy to szerzej w tekście o tym, jak działa alarm wysokiego ciśnienia w chillerze.
Proste zalecenia dla obsługi:
- nie ustawiaj chillera w zamkniętej wnęce ani przy wylocie gorącego powietrza,
- regularnie oczyszczaj skraplacz i filtry powietrza,
- nie obniżaj nastawy temperatury bez sprawdzenia wilgotności w hali,
- kontroluj, czy wentylatory skraplacza pracują równo.
Naprawa czy wymiana chillera lasera

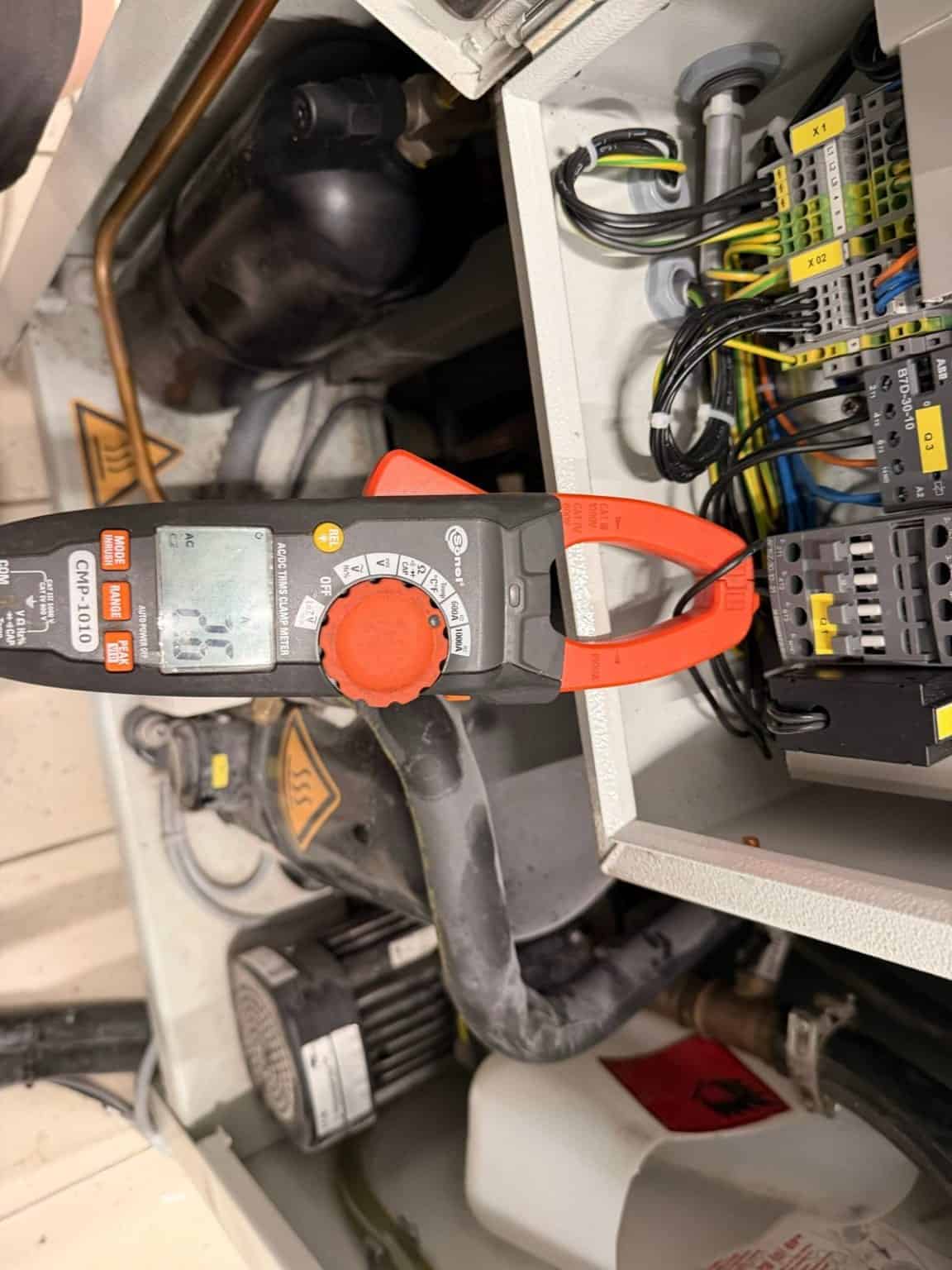

Decyzję podejmujemy po diagnostyce, a nie na podstawie samego kodu alarmu. Naprawę zaczynamy od pomiarów: ciśnień czynnika, prądu sprężarki, przepływu, temperatur oraz stanu elektroniki. Dopiero wtedy wiadomo, czy usterka jest lokalna, czy dotyczy całego układu.
Przy ocenie bierzemy pod uwagę wiek urządzenia, rodzaj czynnika chłodniczego i dostępność podzespołów. Liczy się też to, czy chiller ma zapas wydajności względem obecnego lasera. Po wymianie źródła na mocniejsze stary agregat bywa po prostu za mały, mimo że technicznie działa.
| Zwykle opłaca się naprawa | Warto rozważyć wymianę |
|---|---|
| wymiana pompy, czujnika, wentylatora, presostatu | uszkodzona sprężarka w starym agregacie |
| usunięcie nieszczelności i uzupełnienie czynnika | czynnik wycofywany z rynku i liczne wycieki |
| czyszczenie wymienników i obiegu wody | moc chillera za mała po rozbudowie lasera |
| naprawa sterownika lub zasilania | brak dostępnych podzespołów sterowania |
Pracujemy w dwóch trybach. Mobilna grupa serwisowa przyjeżdża do zakładu i usuwa usterkę na miejscu, gdy jest to możliwe. Większe naprawy wykonujemy w warsztacie w Wałsnowie, gdzie chiller można przetestować pod obciążeniem. W warsztacie sprawdzamy szczelność, czyścimy wymienniki i weryfikujemy nastawy zabezpieczeń. Na czas naprawy warsztatowej, w miarę dostępności, oferujemy urządzenie zastępcze, aby laser mógł dalej pracować. Szczegóły procesu opisuje strona naprawa chillerów.
Zanim zadzwonisz, przygotuj kilka informacji. Skrócą one diagnostykę i pozwolą zabrać właściwe narzędzia:
- model i producent lasera oraz chillera,
- zdjęcie tabliczki znamionowej chillera,
- kod alarmu i moment, w którym się pojawia,
- data ostatniej wymiany wody i filtrów,
- temperatura w hali i miejsce ustawienia urządzenia.
Pytania i odpowiedzi
Jaką temperaturę wody ustawić w chillerze do lasera fiber?
Typowo obieg źródła pracuje w okolicach 20 do 25°C, a obieg głowicy nieco cieplej. Wartość ustalamy według dokumentacji lasera i punktu rosy w hali, a nie według przyzwyczajeń.
Czy do chillera lasera można wlać wodę z kranu?
Nie. Woda wodociągowa ma wysoką przewodność i zawiera minerały, które osadzają się w wymiennikach i mogą uszkodzić źródło. Stosuje się wodę demineralizowaną lub destylowaną, czasem z dodatkiem zalecanym przez producenta.
Co oznacza alarm przepływu w chillerze?
Sterownik wykrył zbyt mały przepływ wody do lasera. Najczęstsze przyczyny to zatkany filtr, niski poziom w zbiorniku, zagięty wąż, zapowietrzenie albo zużyta pompa.
Dlaczego chiller wyłącza się latem na alarmie?
Zwykle przyczyną jest zabrudzony skraplacz i wysoka temperatura hali. Agregat nie oddaje ciepła, ciśnienie skraplania rośnie i zadziałać może presostat wysokiego ciśnienia.
Czy naprawiacie chillery przy laserach różnych producentów?
Tak, prowadzimy serwis pogwarancyjny chillerów współpracujących z laserami CO2 i fiber różnych marek. Naprawę zaczynamy od diagnostyki na miejscu lub w warsztacie.
Serwis chillera do lasera: kontakt
Jeśli Twój chiller do lasera zgłasza alarmy, traci wydajność albo zatrzymał produkcję, zadzwoń do nas. Prowadzimy serwis pogwarancyjny chillerów i agregatów wody lodowej. Działamy w całej Polsce z oddziałów Wałsnów 22b, Warszawa i Szczecin.
Telefon: +48 536 577 385, od 8:00 do 16:00 w dni robocze. Na początek ustalimy objawy, a następnie zaplanujemy diagnostykę na miejscu lub w warsztacie.
