Diagnostyka Technotrans alpha.d 40 w praktyce serwisowej
Diagnostyka Technotrans alpha.d 40 to zaplanowany przegląd nawilżacza offsetowego, który obejmuje układ freonowy, obieg glikolu, automatykę sterującą oraz parametry elektryczne urządzenia. Jej celem jest wczesne wykrycie usterek, zanim zatrzymają maszynę drukującą. Im wcześniej wychwycimy nieprawidłowość, tym tańsza i krótsza naprawa. W drukarni offsetowej każda godzina przestoju kosztuje, dlatego niestabilna temperatura roztworu zwilżającego szybko przekłada się na wady druku i reklamacje. Dlatego regularny serwis Technotrans alpha.d 40 traktujemy jako element utrzymania ruchu, a nie formalność.
Nawilżacz offsetowy Technotrans alpha.d 40: budowa i zadania

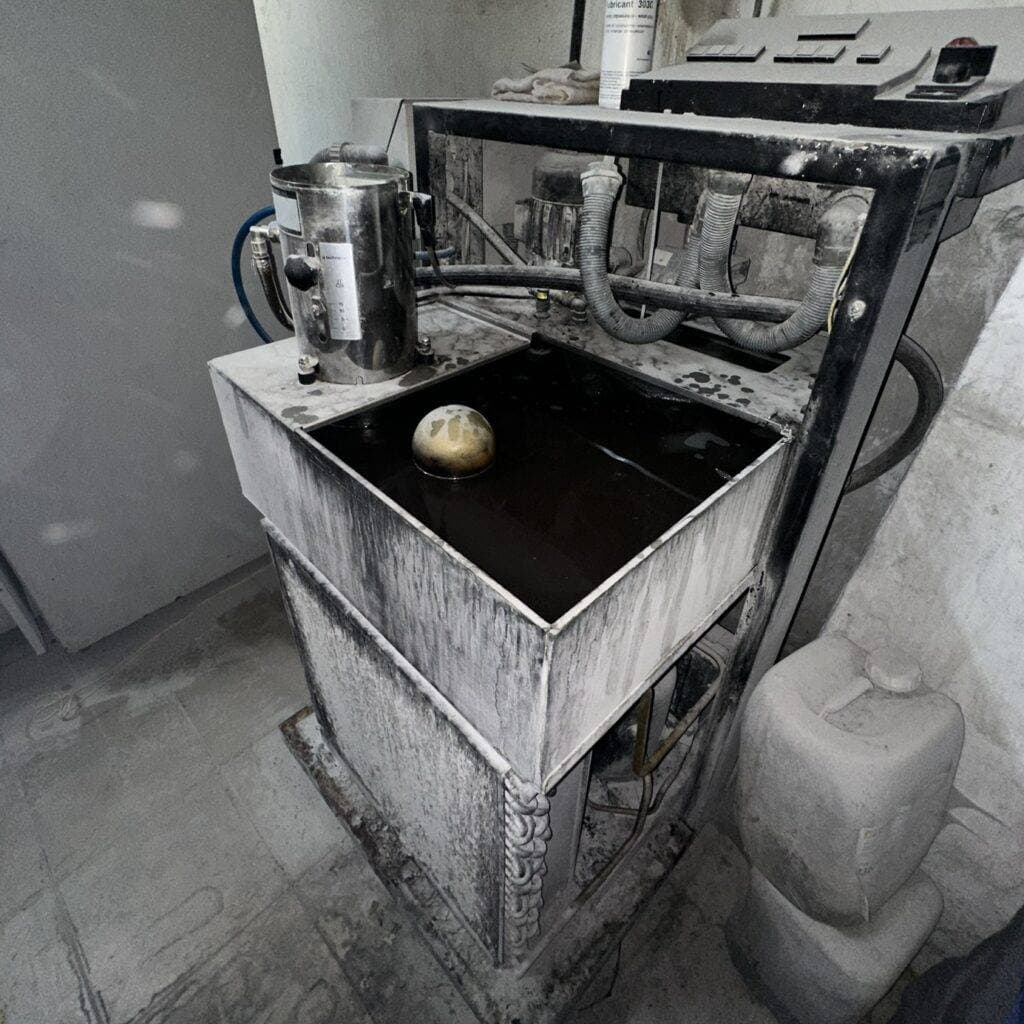

Technotrans alpha.d 40 to kompaktowy system cyrkulacji roztworu zwilżającego do maszyn offsetowych małego i średniego formatu. Urządzenie stabilizuje temperaturę, pH oraz przewodność roztworu, dzięki czemu farba i woda zachowują stałą równowagę na formie. W praktyce decyduje to o powtarzalności druku.
Producent przewiduje dwa warianty chłodzenia: powietrzny oraz wodno-glikolowy. Typowy zakres mocy chłodniczej mieści się zwyczajowo w przedziale od 0,5 kW do 8 kW, zależnie od konfiguracji. Panel cyfrowy pokazuje temperaturę, przewodność i pH, a opcjonalne moduły dozują roztwór automatycznie. Mocniejsze maszyny korzystają z większego modelu alpha.d 50.
Z perspektywy serwisanta najważniejsze jest jedno: alpha.d 40 łączy obieg chłodniczy z chemią roztworu. Dlatego usterkę po stronie freonu albo glikolu widać natychmiast na jakości wydruku, a nie dopiero przy zatrzymaniu maszyny.
Diagnostyka układu freonowego w Technotrans alpha.d 40
Układ freonowy odpowiada za odbiór ciepła z roztworu, więc jego stan przesądza o wydajności całego urządzenia. Diagnostykę zaczynamy od kontroli szczelności. Sprawdzamy połączenia, luty i przyłącza, a podejrzane miejsca badamy detektorem oraz pianką wykrywającą nieszczelności.
Następnie mierzymy ciśnienie ssania i tłoczenia. Odczyty porównujemy z temperaturą parowania i skraplania, co pozwala ocenić napełnienie czynnikiem oraz pracę sprężarki. Spadek ciśnienia ssania zwykle zapowiada ubytek czynnika, czyli powolny wyciek. Ponadto obserwujemy przegrzanie i dochłodzenie, ponieważ te dwie wartości najszybciej zdradzają problem z zaworem rozprężnym.
Wyciek freonu obniża moc chłodniczą i podnosi temperaturę roztworu. Jeżeli go zignorujemy, sprężarka pracuje dłużej, grzeje się i szybciej zużywa. Dlatego nawet drobną nieszczelność usuwamy od razu.
Kontrola oleju sprężarkowego
Olej w sprężarce smaruje i chłodzi elementy ruchome, dlatego jego poziom oraz barwa wiele mówią o kondycji maszyny. Przez wziernik oceniamy ilość oleju i jego klarowność. Ciemny lub spieniony olej sygnalizuje przegrzanie albo zawilgocenie układu.
Zbyt niski poziom oleju grozi zatarciem sprężarki, a to najdroższa naprawa w całym urządzeniu. Co więcej, ślady oleju na orurowaniu często wskazują dokładnie to samo miejsce, w którym ucieka czynnik. Dlatego kontrolę oleju zawsze łączymy z badaniem szczelności.
Kontrola układu sterowania i parametrów elektrycznych
Sterownik alpha.d 40 pilnuje temperatury, pomp i zabezpieczeń, więc błąd w automatyce potrafi zatrzymać sprawne skądinąd urządzenie. Podczas przeglądu mierzymy napięcie i natężenie na sprężarce, wentylatorach oraz pompach. Parametry elektryczne odbiegające od normy producenta zdradzają zużyte styki, poluzowane zaciski lub przeciążony silnik.
W dalszej kolejności testujemy zabezpieczenia. Presostaty oraz przepływomierze chronią układ przed pracą bez przepływu i przed skokami ciśnienia, dlatego sprawdzamy ich nastawy i reakcję. Wiele podzespołów automatyki pochodzi od wyspecjalizowanych dostawców komponentów automatyki chłodniczej, więc ich parametry łatwo odnieść do dokumentacji technicznej.
Na koniec odczytujemy pamięć błędów z ostatnich 72 godzin. Lista alarmów, czyli przeciążeń, zbyt wysokich temperatur czy zaników przepływu, prowadzi nas wprost do przyczyny. Dzięki temu nie zgadujemy, tylko usuwamy konkretny problem.
Testy ciśnienia i przepływu w obiegu glikolowym alpha.d 40
Obieg glikolowy odbiera ciepło od skraplacza lub od odbiornika, dlatego jego drożność wprost przekłada się na temperaturę roztworu. Ciśnienie mierzymy na zasilaniu i na powrocie, a różnicę ciśnień, czyli ΔP, traktujemy jako wskaźnik stanu obiegu. Rosnące ΔP zwykle oznacza zapchany filtr lub brudny wymiennik.
Sprawdzamy też temperaturę krzepnięcia glikolu. Zbyt słaby roztwór grozi zamarzaniem i rozsadzeniem wymiennika zimą, a zbyt stężony niepotrzebnie pogarsza przepływ. W razie potrzeby korygujemy stężenie właściwym glikolem etylenowym. Gdy pompa traci wydajność, proponujemy regenerację pompy obiegowej zamiast kosztownej wymiany.
Filtry i wymienniki ciepła pod kontrolą
Brudny filtr to najczęstsza i najtańsza w usunięciu przyczyna spadku wydajności, dlatego sprawdzamy go w pierwszej kolejności. Zatkany wkład dławi przepływ, podnosi pobór prądu pompy i obciąża sprężarkę.
Wymiennik ciepła oceniamy po różnicy temperatur i po ΔP. Osad z twardej wody albo szlam glikolowy zmniejszają wymianę ciepła, więc urządzenie grzeje roztwór zamiast go chłodzić. Filtry czyścimy lub wymieniamy, a wymiennik płuczemy. Tak właśnie wygląda konserwacja Technotrans alpha.d 40, która przywraca nominalną wydajność bez wymiany drogich części.
Jakie usterki najczęściej wykrywa diagnostyka Technotrans alpha.d 40?
W maszynowni te same problemy wracają regularnie. Poniżej zestawienie usterek alpha.d 40, które spotykamy najczęściej, uszeregowane od najpowszechniejszych:
- Ubytek czynnika chłodniczego. Powolny wyciek na lutach lub przyłączach obniża moc i wydłuża pracę sprężarki.
- Zatkane filtry i brudny wymiennik. Najczęstsza przyczyna spadku wydajności obiegu glikolowego.
- Rozregulowana chemia roztworu. Złe pH i przewodność psują druk, zanim pojawi się awaria mechaniczna.
- Zużyte podzespoły elektryczne. Poluzowane zaciski, zmęczone styczniki i przeciążone silniki pomp.
- Niesprawne zabezpieczenia. Rozregulowany presostat lub przepływomierz, który nie reaguje na brak przepływu.
Każdy z tych objawów łatwo wychwycić podczas przeglądu, a znacznie trudniej naprawić po nagłym zatrzymaniu maszyny. Jeśli zauważyłeś którykolwiek z nich, zamów diagnostykę, zanim usterka rozłoży produkcję.
Jak ChillerSerwis przeprowadza przegląd techniczny Technotrans alpha.d 40
Pracujemy według stałej kolejności, dzięki czemu nie pomijamy żadnego układu. Przegląd techniczny Technotrans alpha.d 40 prowadzimy tak:
- Kontrola wizualna. Oceniamy orurowanie, połączenia, zawory i ślady wycieków.
- Pomiar układu freonowego. Ciśnienia, przegrzanie, dochłodzenie i szczelność.
- Kontrola elektryczna. Napięcia, prądy oraz test presostatów i przepływomierzy.
- Obieg glikolu. ΔP, temperatura krzepnięcia, filtry i wymiennik.
- Odczyt sterownika. Analiza alarmów z ostatnich 72 godzin.
- Raport serwisowy. Wynik pomiarów, wykryte usterki i zalecenia na piśmie.
Raport zostaje u klienta, dlatego służby utrzymania ruchu mają pełną historię urządzenia. Gdy wykryjemy poważniejszy problem, wyceniamy naprawę przed jej rozpoczęciem. W razie awarii dysponujemy mobilną grupą serwisową i działamy w całej Polsce w ramach serwisu maszyn Technotrans.
Co zyskujesz dzięki regularnej diagnostyce alpha.d 40
Regularny serwis to przede wszystkim mniej nagłych przestojów. Wczesne wykrycie wycieku, zatkanego filtra czy zmęczonego stycznika kosztuje ułamek tego, co naprawa po awarii w środku zlecenia. Po drugie, sprawny układ utrzymuje stałą temperaturę roztworu, więc druk jest powtarzalny, a reklamacji jest mniej.
Po trzecie, czysty wymiennik i prawidłowe napełnienie obniżają pobór energii, ponieważ sprężarka nie pracuje na zapas. W dłuższej perspektywie przegląd techniczny Technotrans alpha.d 40 wydłuża żywotność urządzenia i porządkuje jego historię serwisową. Jeśli chcesz uniknąć przestoju w szczycie produkcji, najlepiej rozważyć stały kontrakt utrzymaniowy.
Najczęściej zadawane pytania
Jak często wykonywać diagnostykę Technotrans alpha.d 40?
Przy pracy na jedną lub dwie zmiany zalecamy przegląd co 6 do 12 miesięcy, a przy produkcji ciągłej częściej. Urządzenie pracujące w zapylonej drukarni szybciej zabrudza skraplacz i filtry, dlatego warto skrócić odstępy. Stały kontrakt utrzymaniowy ustala terminy z góry, więc przegląd nie wypada z harmonogramu, a serwisant zna już historię maszyny.
Po czym poznać, że alpha.d 40 wymaga serwisu?
Najczęstsze objawy to wahania temperatury roztworu, alarmy na panelu, głośniejsza praca sprężarki oraz spadek jakości druku. Niepokoić powinien też dłuższy czas schładzania po starcie i częste załączanie sprężarki. Każdy z tych sygnałów oznacza, że któryś układ pracuje poza normą, dlatego najlepiej zamówić diagnostykę, zanim drobna usterka zatrzyma maszynę.
Czy wyciek czynnika jest objęty gwarancją po naprawie?
Gwarancją obejmujemy wymienione części oraz poprawność wykonanej robocizny. Samo wystąpienie nieszczelności układu chłodniczego pozostaje jednak wyłączone z gwarancji jako zjawisko, niezależnie od miejsca, w którym się pojawi. Rurki miedziane podlegają nieprzewidywalnemu zmęczeniu i korozji, podobnie jak opona w samochodzie, dlatego nawet nowy odcinek instalacji może w przyszłości zacząć przeciekać.
Diagnostykę robicie u klienta czy w warsztacie?
Standardowo diagnozujemy urządzenie na miejscu, w drukarni, ponieważ wiele parametrów ma sens tylko podczas normalnej pracy maszyny. Mobilna grupa serwisowa dojeżdża z aparaturą pomiarową w całej Polsce. Cięższe naprawy, na przykład regenerację pompy czy sprężarki, wykonujemy w warsztacie ze stanowiskiem testowym, a po naprawie sprawdzamy podzespół przed montażem.
Podsumowanie
Diagnostyka Technotrans alpha.d 40 łączy trzy obszary: układ freonowy, obieg glikolu oraz automatykę i parametry elektryczne. Sprawdzenie ich razem pozwala wychwycić usterkę wcześnie, czyli wtedy, gdy naprawa jest tania, a maszyna nie stoi. To podejście chroni jakość druku i terminy w drukarni.
Potrzebujesz przeglądu albo diagnozujesz właśnie awarię alpha.d 40? Zadzwoń do działu diagnostycznego: +48 536 577 385 lub napisz na info@chillerserwis.com. Umówimy dojazd mobilnej grupy serwisowej i przygotujemy raport z konkretnymi zaleceniami.
