Chłodzenie ekstrudera do produkcji folii

Chłodzenie ekstrudera do produkcji folii to kilka obiegów, a nie jeden. Woda chłodzi strefę zasypu, przekładnię i olej, a w liniach do folii rozdmuchiwanej także powietrze dla pierścienia chłodzącego. Każdy z tych obiegów potrzebuje innej temperatury i każdy wpływa na jakość folii. Dlatego wahania temperatury wody widać od razu w grubości i przejrzystości produktu. Poniżej opisujemy, co chłodzimy przy ekstruderze, jakie temperatury stosujemy i jak serwisujemy taki układ.

Folia wychodzi nierówna, a podejrzewasz chłodzenie? Zadzwoń: +48 536 577 385 albo napisz na info@chillerserwis.com. Przyślij zdjęcie tabliczki agregatu i opis linii. Ekipy wyjeżdżają z Wałsnowa i ze Szczecina, od poniedziałku do soboty 8:00 do 16:00.

Chłodzenie ekstrudera do produkcji folii: co chłodzimy

Cylinder ekstrudera, chłodzenie ekstrudera do produkcji folii
Cylinder i ślimak ekstrudera. Strefa zasypu musi być chłodzona, żeby granulat nie topił się za wcześnie.
MiejscePo co chłodzenieTypowa temperatura wody
Strefa zasypuGranulat nie może się topić w leju15 do 25°C
Przekładnia i olejStała lepkość oleju, trwałość łożysk20 do 30°C
Pierścień chłodzący (folia rozdmuchiwana)Szybkie zestalenie rękawa foliiWoda lodowa do wymiennika powietrza
Walce chłodzące (folia wylewana)Równomierne schłodzenie foliiKilkanaście stopni, bardzo stabilnie

W praktyce chłodzenie ekstrudera do produkcji folii zasila jeden agregat wody lodowej z rozdziałem na kilka obiegów. Co więcej, przy walcach chłodzących liczy się stabilność, więc stosujemy bufor i precyzyjną regulację.

Dlaczego stabilna temperatura decyduje o jakości folii

Leje zasypowe z granulatem
Leje z granulatem nad ekstruderem. Wilgotny lub zbyt ciepły surowiec pogarsza jakość folii.

Gdy temperatura powietrza w pierścieniu rośnie, rękaw folii stygnie wolniej i zmienia się jego średnica oraz grubość. Podobnie przy folii wylewanej cieplejszy walec daje gorszą przejrzystość. Natomiast zbyt zimna woda w strefie zasypu powoduje skraplanie wilgoci na granulacie. Dlatego przy chłodzeniu ekstrudera ustawiamy wąską histerezę i alarmy temperatury na sterowniku.

Silniki napędów linii
Silniki napędów linii. Ich falowniki i przekładnie też oddają ciepło do obiegu.

Najczęstsze usterki w chłodzeniu ekstrudera

  • Przede wszystkim osady w kanałach chłodzących strefy zasypu.
  • Poza tym zabrudzony skraplacz agregatu i spadek mocy latem.
  • Również zapchane filtry i spadek przepływu do walców.
  • Ponadto taktowanie sprężarek przy zmianie produkcji na mniejszą wydajność.
  • Wreszcie nieszczelności czynnika w agregacie.

Każdą wizytę kończymy protokołem z pomiarami ciśnień, przegrzania, dochłodzenia, prądów i temperatur wody na każdym obiegu. Dzięki temu chłodzenie ekstrudera do produkcji folii można zaplanować przed sezonem. Ogólne zasady opisujemy w artykule o chłodzeniu tworzyw sztucznych.

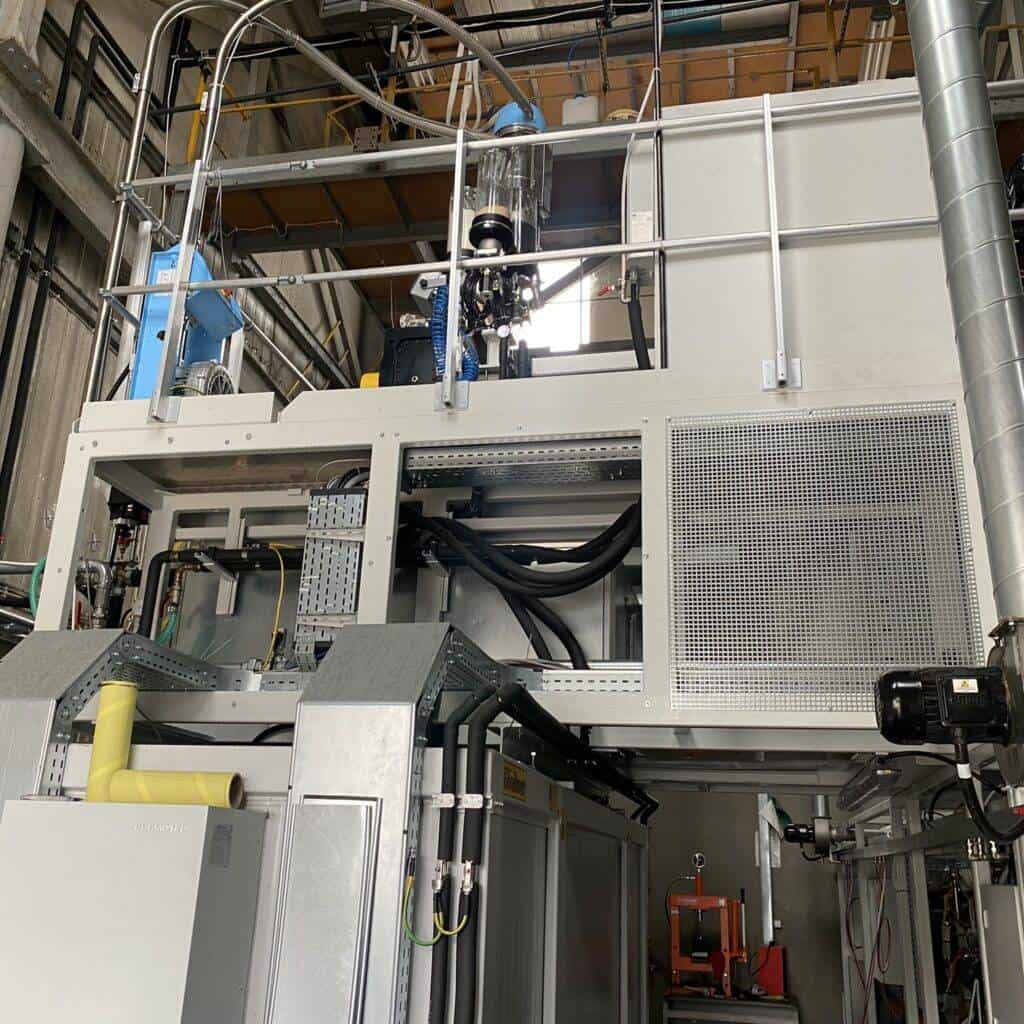

Instalacja przy linii do produkcji folii, chłodzenie ekstrudera do produkcji folii
Instalacja przy linii. Przyłącza wody chłodzącej prowadzimy do każdej strefy osobno.

Przeglądy i koszty

Zalecamy przegląd co najmniej raz w roku, a przy pracy trzyzmianowej dwa razy. Przegląd zerowy kosztuje od 1 800 do 2 500 zł netto, zależnie od wielkości instalacji. Natomiast roboczogodzina to 500 zł netto dla jednego serwisanta i 750 zł netto dla zespołu, a dojazd 3,20 zł netto za kilometr. Co ważne, kontrolę szczelności robimy zgodnie z rozporządzeniem F-gazowym (UE) 2024/573. O całej linii piszemy też w tekście o chłodzeniu linii produkcyjnych.

Zdjęcia z instalacji

Pytania o chłodzenie ekstrudera do produkcji folii

Dlaczego strefa zasypu ekstrudera musi być chłodzona?

Żeby granulat nie topił się w leju i nie blokował podawania materiału do ślimaka.

Czy temperatura wody wpływa na grubość folii?

Tak, przy folii rozdmuchiwanej zmiana temperatury powietrza w pierścieniu zmienia grubość i średnicę rękawa.

Jakiej temperatury wody potrzebują walce chłodzące?

Zwykle kilkunastu stopni, ale przede wszystkim bardzo stabilnej.

Jak często robić przegląd chłodzenia ekstrudera?

Co najmniej raz w roku, a przy pracy trzyzmianowej dwa razy.

Ile kosztuje przegląd zerowy?

Od 1 800 do 2 500 zł netto, plus dojazd 3,20 zł netto za kilometr.
