Chłodzenie zgrzewarek

Chłodzenie zgrzewarek a stabilność procesu produkcji

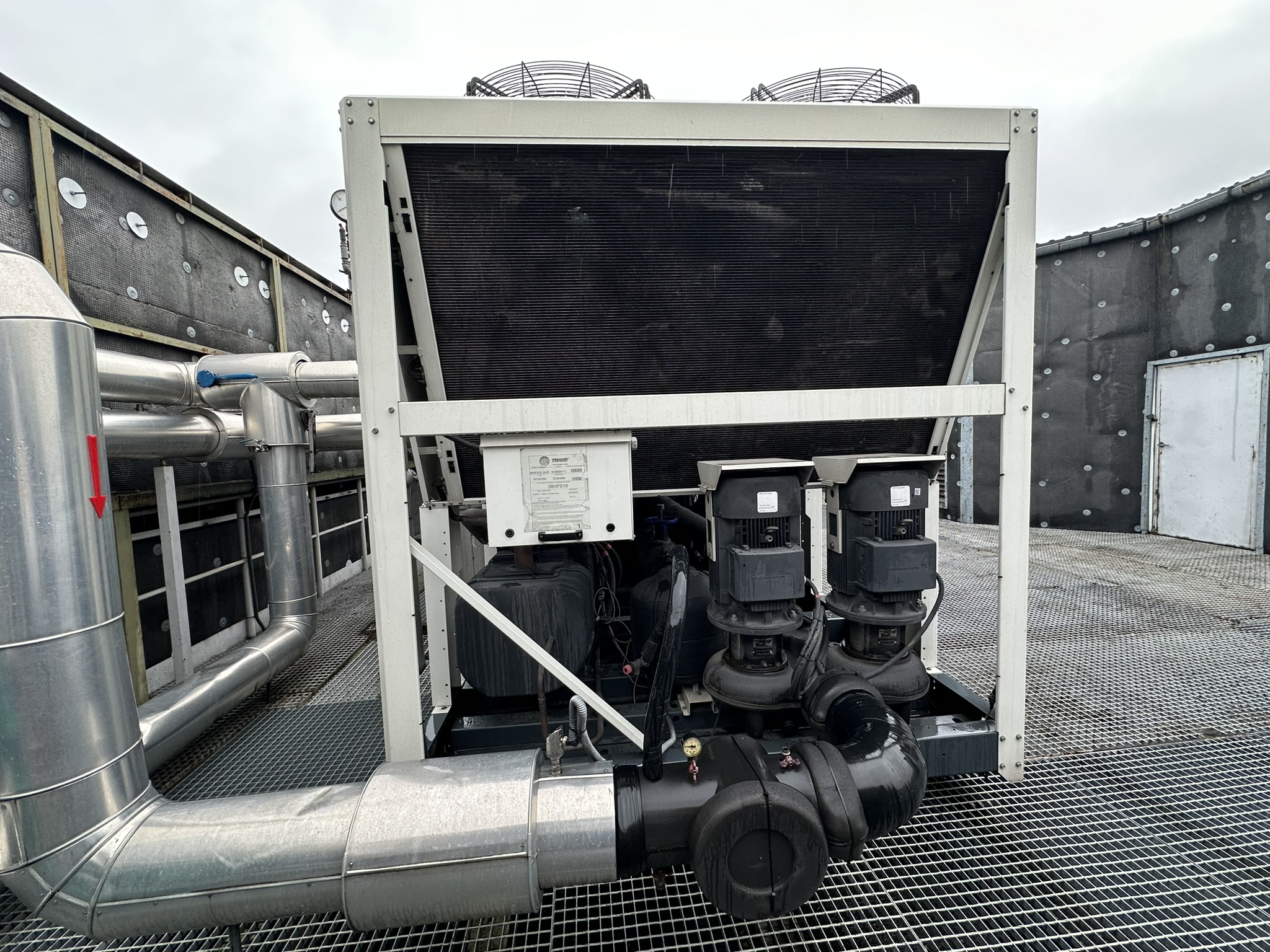

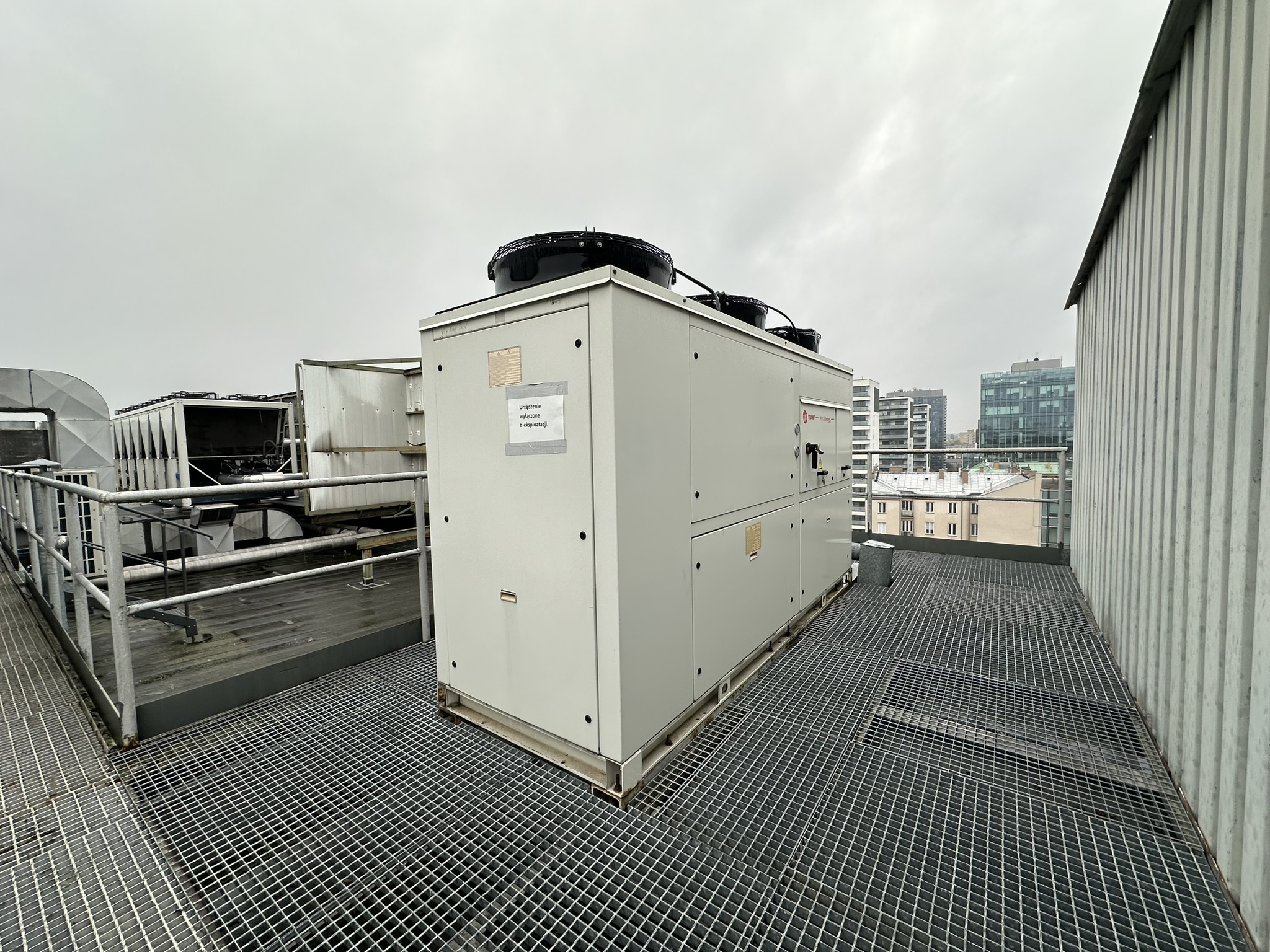

Chłodzenie zgrzewarek to proces odbioru ciepła z elektrod, transformatora i obwodów wtórnych przy użyciu chillera lub agregatu wody lodowej. Układ utrzymuje stałą temperaturę cieczy w zakresie 18-25 stopni Celsjusza i stabilny przepływ. Dzięki temu zgrzew zachowuje powtarzalne parametry geometryczne oraz wytrzymałościowe.

W praktyce serwisowej spotykamy zakłady, w których przestój linii zgrzewarek wynika nie z samej maszyny, lecz z niewydolnego układu chłodzenia. Przegrzewanie elektrod skraca ich żywotność do kilku zmian. Wahania temperatury wody powodują rozregulowanie procesu oraz odrzuty jakościowe. Dlatego serwis chillerów do zgrzewarek bezpośrednio przekłada się na koszt jednostkowy produktu i ciągłość produkcji.

Dlaczego stabilne chłodzenie procesowe zgrzewarek decyduje o jakości zgrzewu

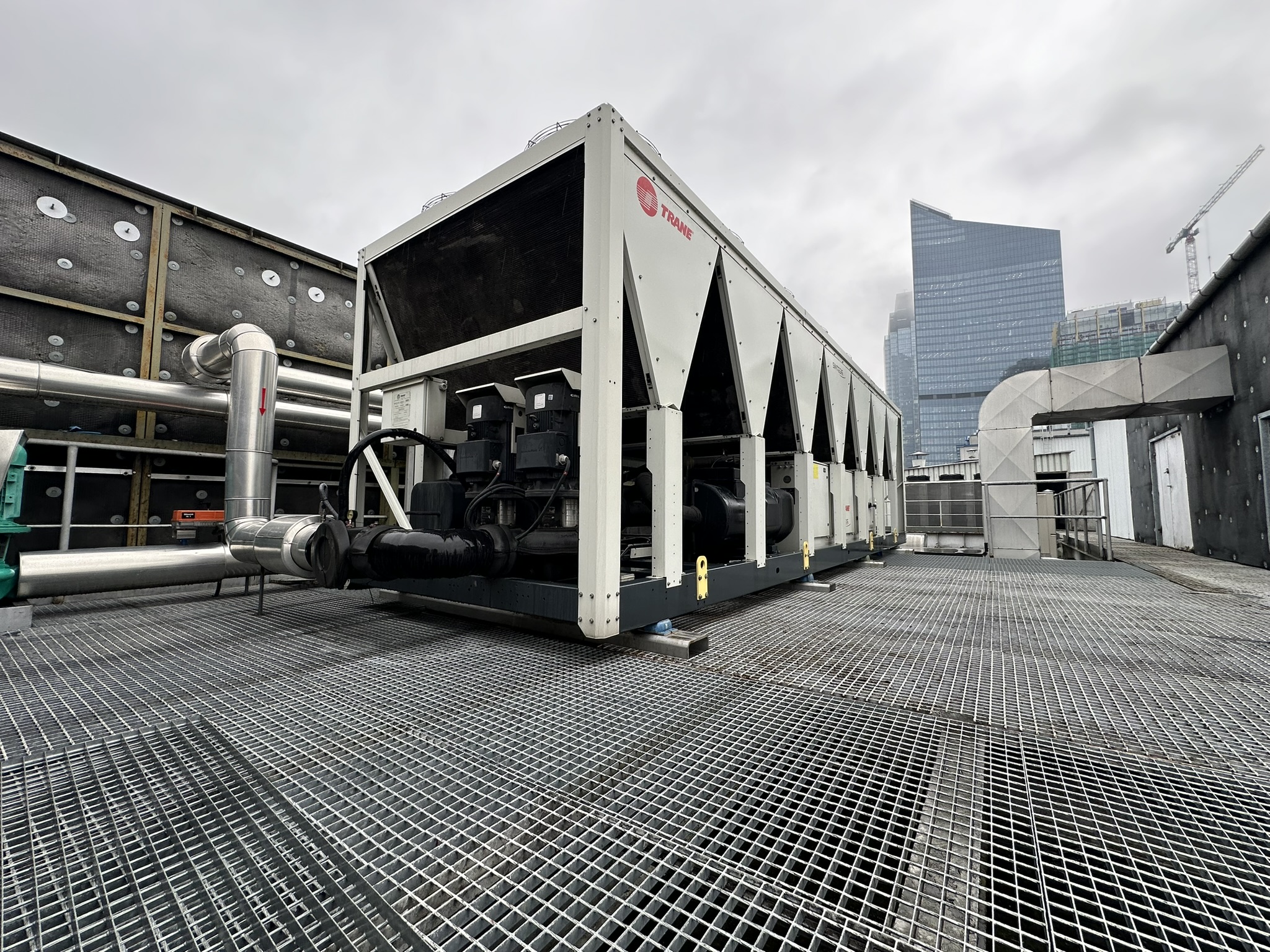

Zgrzewanie oporowe oraz indukcyjne generuje intensywny strumień ciepła w elektrodach i uzwojeniach transformatora. Ponieważ rezystancja styku rośnie wraz z temperaturą, niedostateczne chłodzenie zmienia faktyczną energię dostarczaną do zgrzewu. W rezultacie spada powtarzalność, a operator nie zawsze widzi realną przyczynę odrzutów.

Ponadto temperatura wody zasilającej elektrody decyduje o zużyciu końcówek miedzianych. W zakładach z niedostatecznym agregatem wody lodowej do zgrzewarek obserwujemy następujące skutki:

• skrócenie żywotności elektrod nawet o 40-60 procent względem układu stabilnego,
• mikropęknięcia w spoinach przy zgrzewaniu blach ocynkowanych oraz aluminium,
• przedwczesne zużycie cewek wtórnych transformatora zgrzewarki,
• spadek wydajności linii w okresie letnim, gdy chiller pracuje na granicy mocy.

Stabilizacja temperatury procesu zgrzewania to zatem nie kwestia komfortu, lecz wymaganie technologiczne. Każde odstępstwo od deklarowanych parametrów chłodzenia szybko widać w statystyce odrzutów.

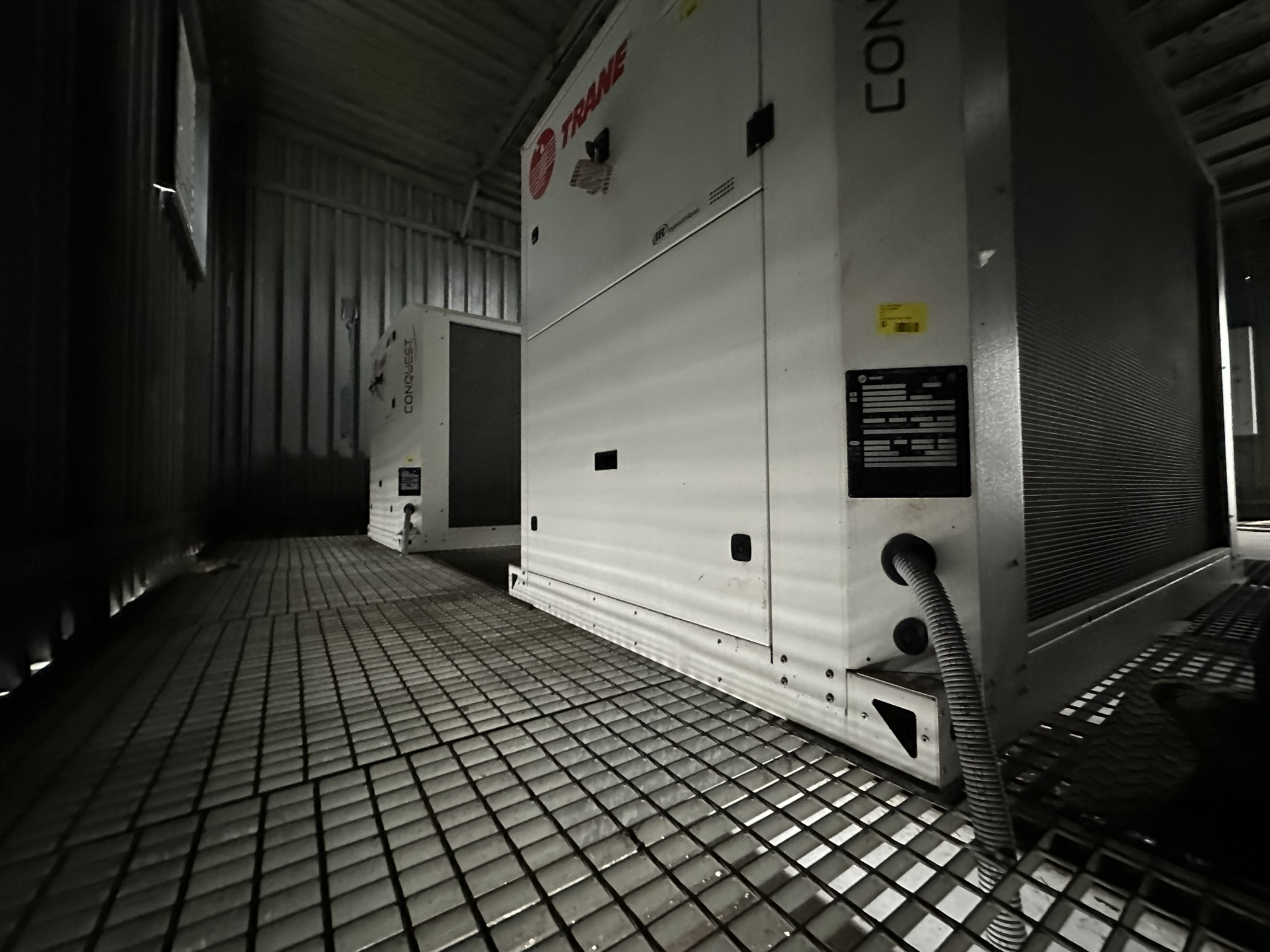

Najczęstsze awarie chillerów do zgrzewarek w praktyce serwisowej

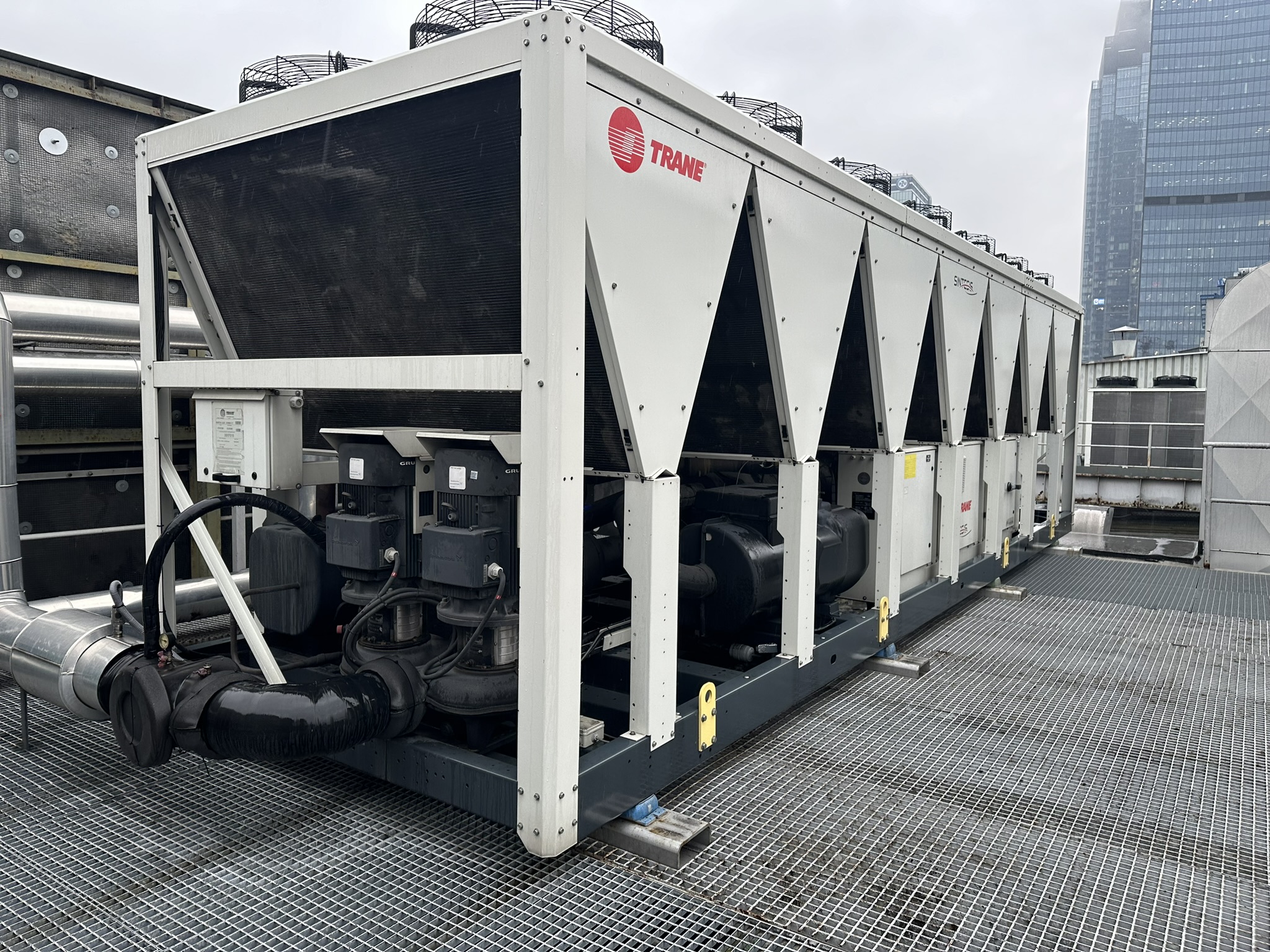

W mobilnych grupach serwisowych ChillerSerwis spotykamy się z powtarzalnym zestawem usterek. Poniższa kolejność odzwierciedla ich realną częstotliwość obserwowaną podczas wyjazdów do zakładów:

• zarośnięte lamele skraplacza po stronie powietrznej, czyli kurz, włókna oraz opary technologiczne osadzone na wymienniku,
• nieszczelności w obiegu glikolowym po stronie procesowej, najczęściej na łączeniach prowadzących do zgrzewarki,
• obniżone napełnienie czynnikiem chłodniczym z mikronieszczelności na zaworach EEV lub kapilarach presostatów,
• zużyte pompy obiegu wody lodowej, objawiające się spadkiem przepływu i wzrostem ΔT na wymienniku,
• zatkane filtry siatkowe oraz magnetyczne, których nikt nie czyścił od uruchomienia układu,
• niesprawna automatyka sterująca, w tym uszkodzone czujniki PT100 oraz przekaźniki sprężarki.

Co istotne, każdy z tych objawów potrafi udawać „problem ze zgrzewarką”. Dlatego rzetelna diagnostyka chillerów rozpoczyna się od pomiaru parametrów chłodzenia, a nie od regulacji prądu zgrzewania. Jeżeli linia stoi, zamówienie wizyty zespołu znającego specyfikę procesu skraca przestój do minimum.

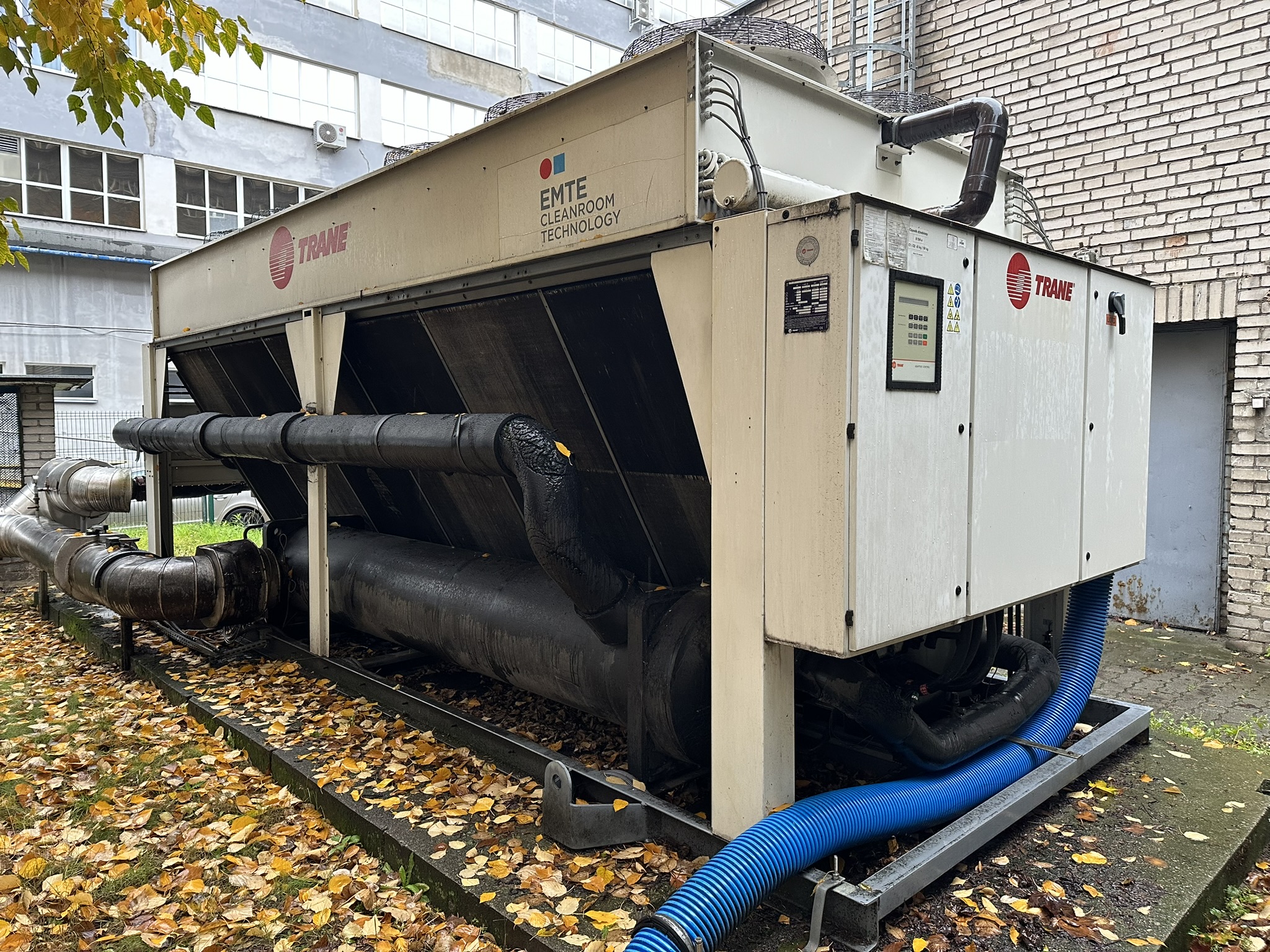

Dobór parametrów chłodzenia zgrzewarek podczas audytu technicznego

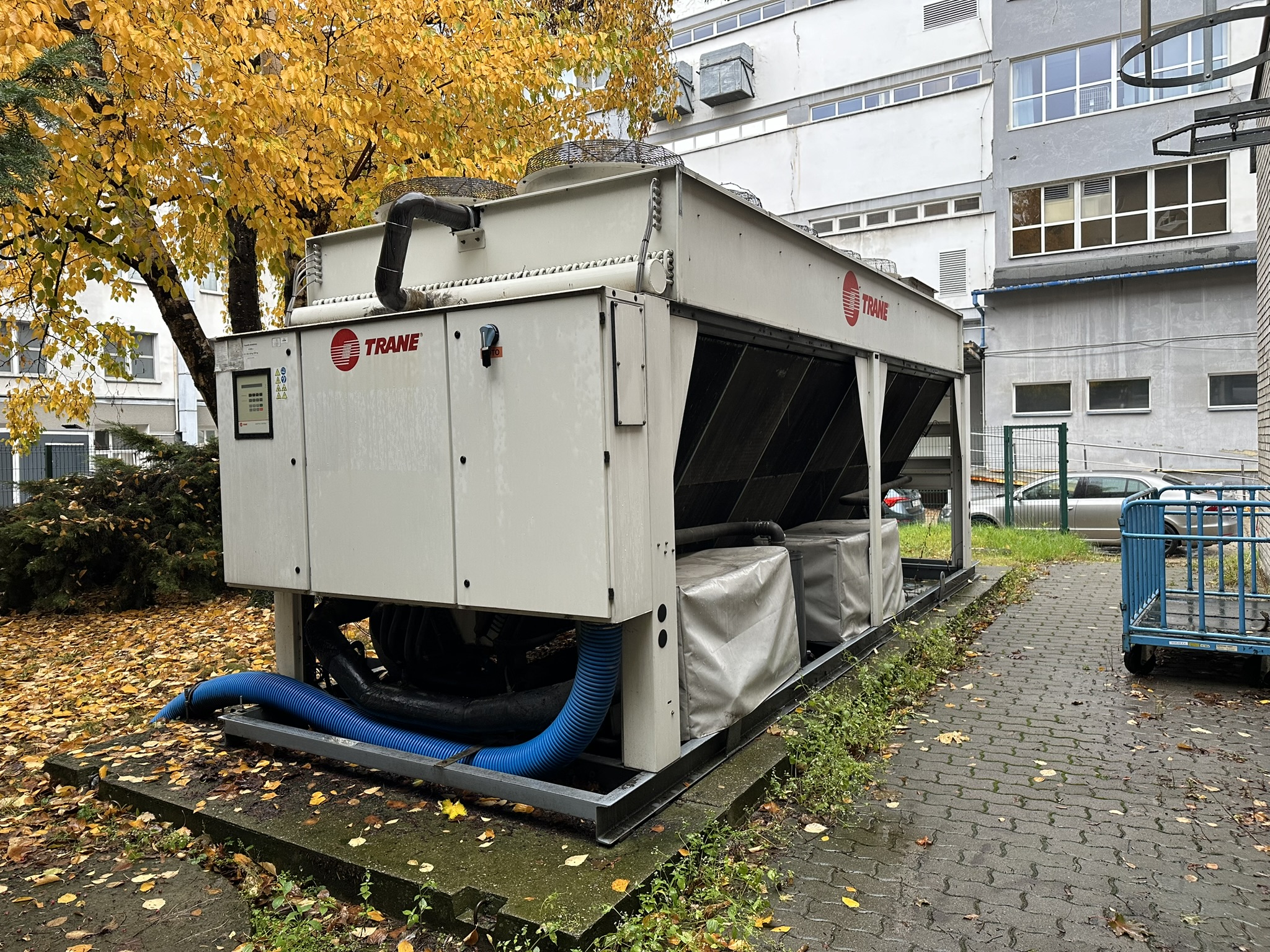

Każdy producent zgrzewarek podaje wymagane parametry chłodzenia w DTR. W praktyce trzeba je skonfrontować z rzeczywistym obciążeniem zmianowym. Deklaracja katalogowa odnosi się bowiem do warunków znamionowych, a hala produkcyjna rzadko spełnia je przez cały rok.

Podczas przeglądu technicznego w pierwszej kolejności sprawdzamy:

• wydatek pompy w litrach na minutę oraz jego zgodność z dokumentacją zgrzewarki,
• temperaturę zasilania i powrotu, czyli faktyczne ΔT obiegu procesowego,
• ciśnienie na zasilaniu elektrod, ponieważ zbyt niskie ciśnienie powoduje kawitację i lokalne wrzenie,
• stężenie glikolu w mieszance oraz jego wpływ na przewodność cieplną,
• czystość wymiennika płytowego i osadzanie się kamienia po stronie wodnej.

Dzięki tym pomiarom określamy, czy posiadany chiller faktycznie nadąża za linią. W konsekwencji decydujemy o regeneracji, modernizacji albo o wynajmie chillera zastępczego na czas naprawy. Wartościowym uzupełnieniem audytu jest weryfikacja elektronicznych zaworów rozprężnych, których karty katalogowe publikują otwarcie producenci komponentów chłodniczych, na przykład Danfoss w zakresie zaworów EEV.

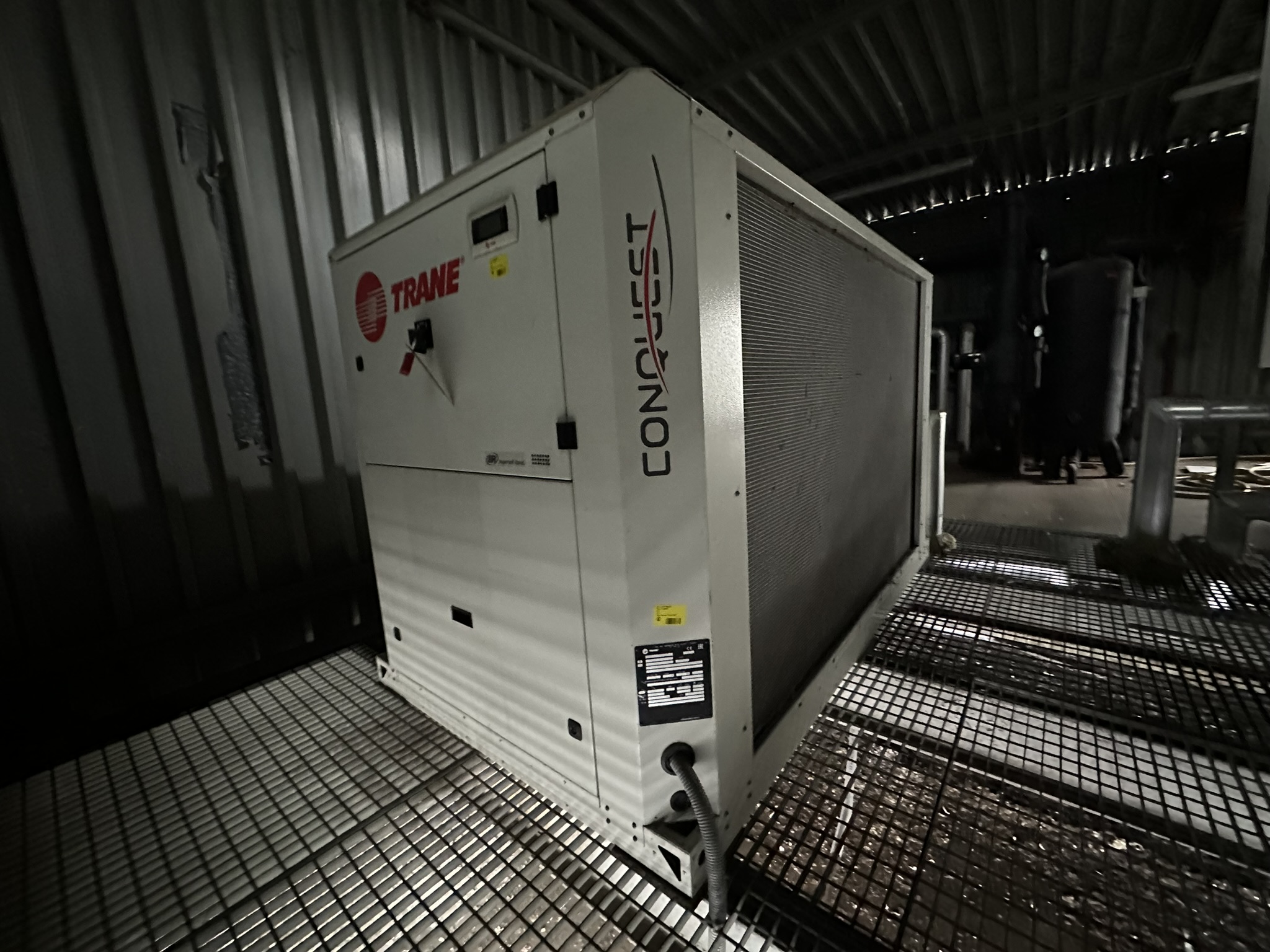

Mobilna grupa serwisowa, czyli jak skracamy czas reakcji przy awarii zgrzewarki

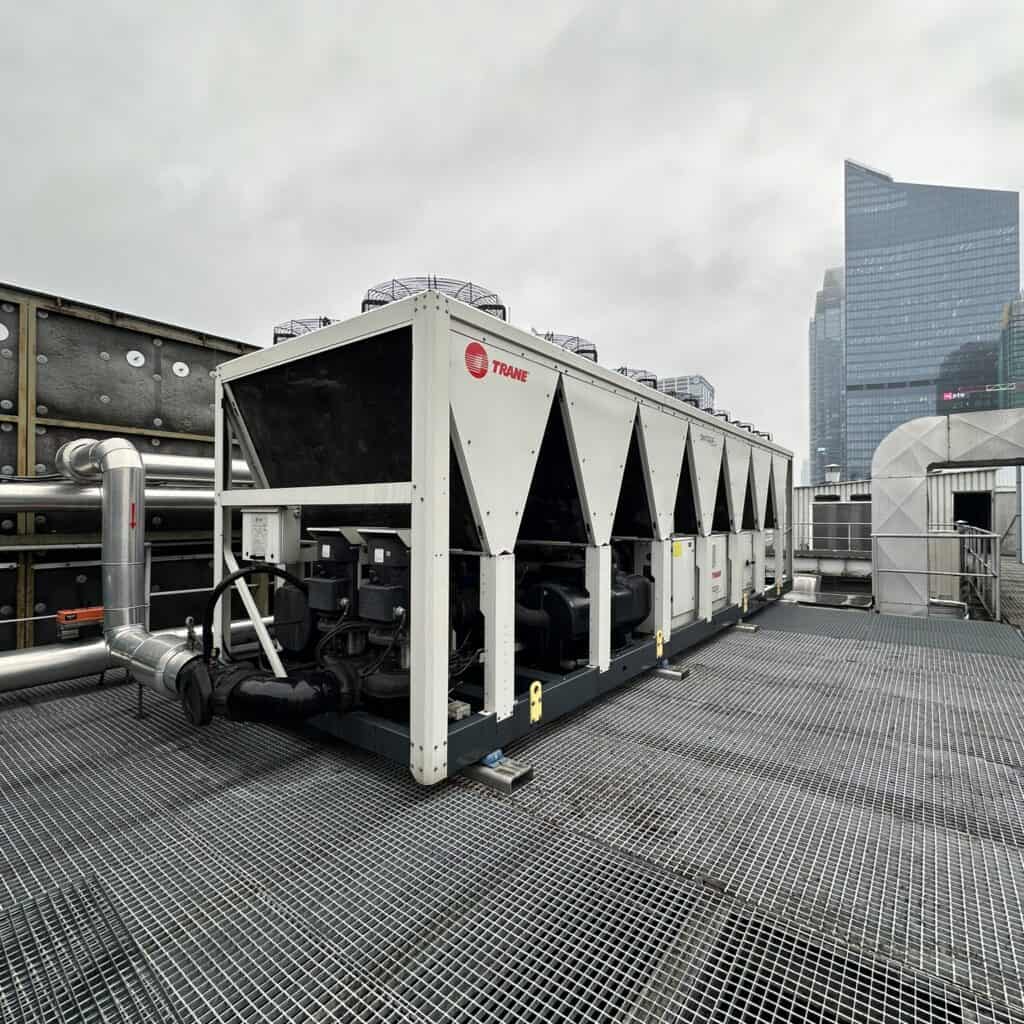

Przestój zgrzewarki w branży motoryzacyjnej, AGD oraz produkcji konstrukcji stalowych generuje straty liczone w godzinach pracy całej linii. Z tego powodu nasze mobilne grupy serwisowe wyjeżdżają w teren z gotowym zestawem czynników chłodniczych, narzędzi pomiarowych oraz części eksploatacyjnych.

W typowym scenariuszu serwis chillerów do zgrzewarek obejmuje:

• pomiar parametrów na wejściu i wyjściu chłodzonej maszyny,
• weryfikację ciśnień ssania oraz tłoczenia po stronie czynnika,
• odczyt historii alarmów ze sterownika i analizę logów pracy,
• udrożnienie strony powietrznej skraplacza oraz kontrolę szczelności obiegu,
• uzupełnienie czynnika z protokołem F-gazowym lub kontrolowany retrofit do akceptowalnego GWP,
• raport powarunkowy z rekomendacjami dla utrzymania ruchu.

Jeżeli zakres naprawy wymaga wymontowania urządzenia do warsztatu ze stanowiskiem testowym, podstawiamy chiller zastępczy w ramach wynajmu. Dzięki temu produkcja nie zatrzymuje się dłużej, niż to konieczne.

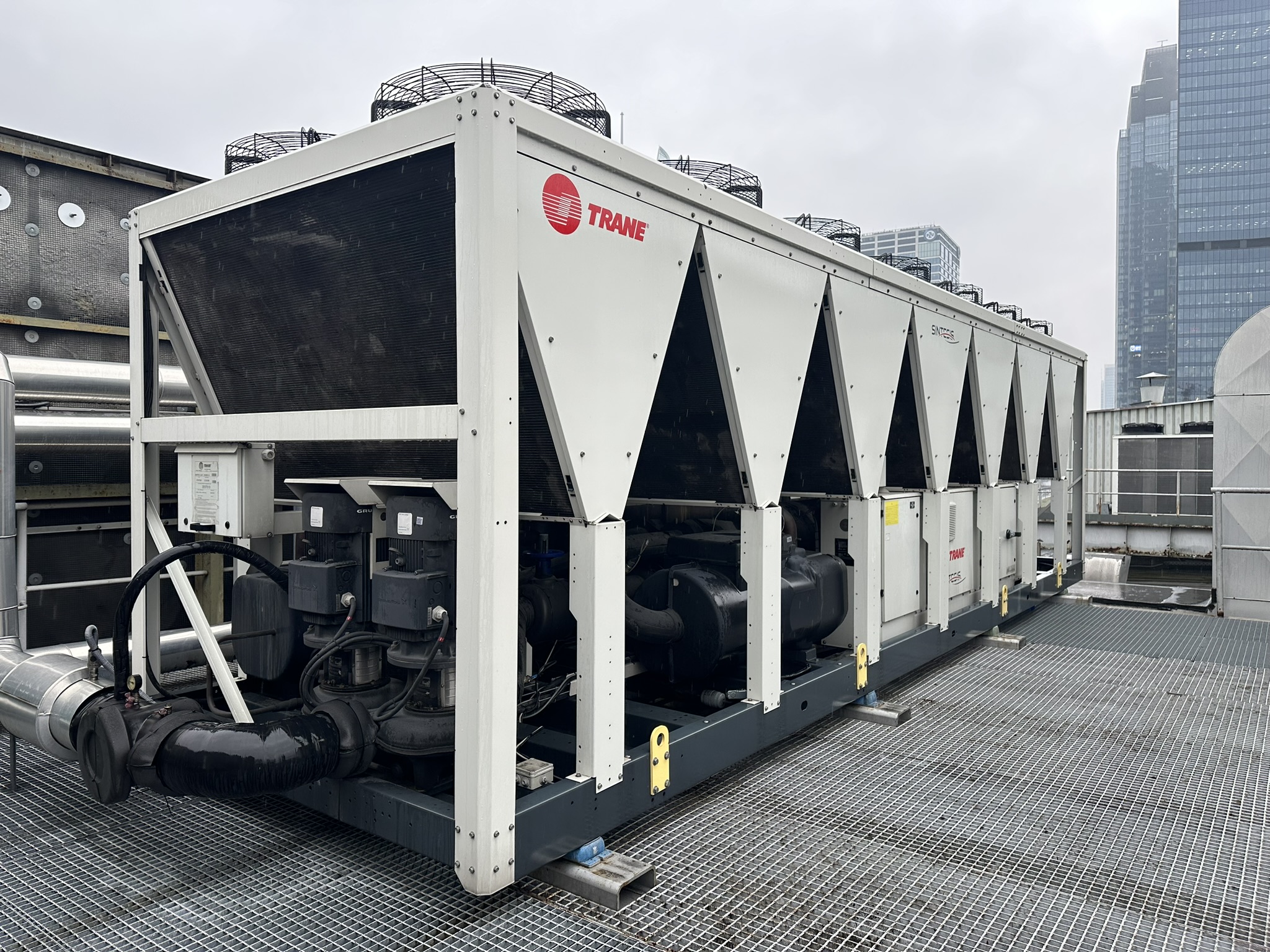

Modernizacja układu chłodzenia zgrzewarek, kiedy ma sens

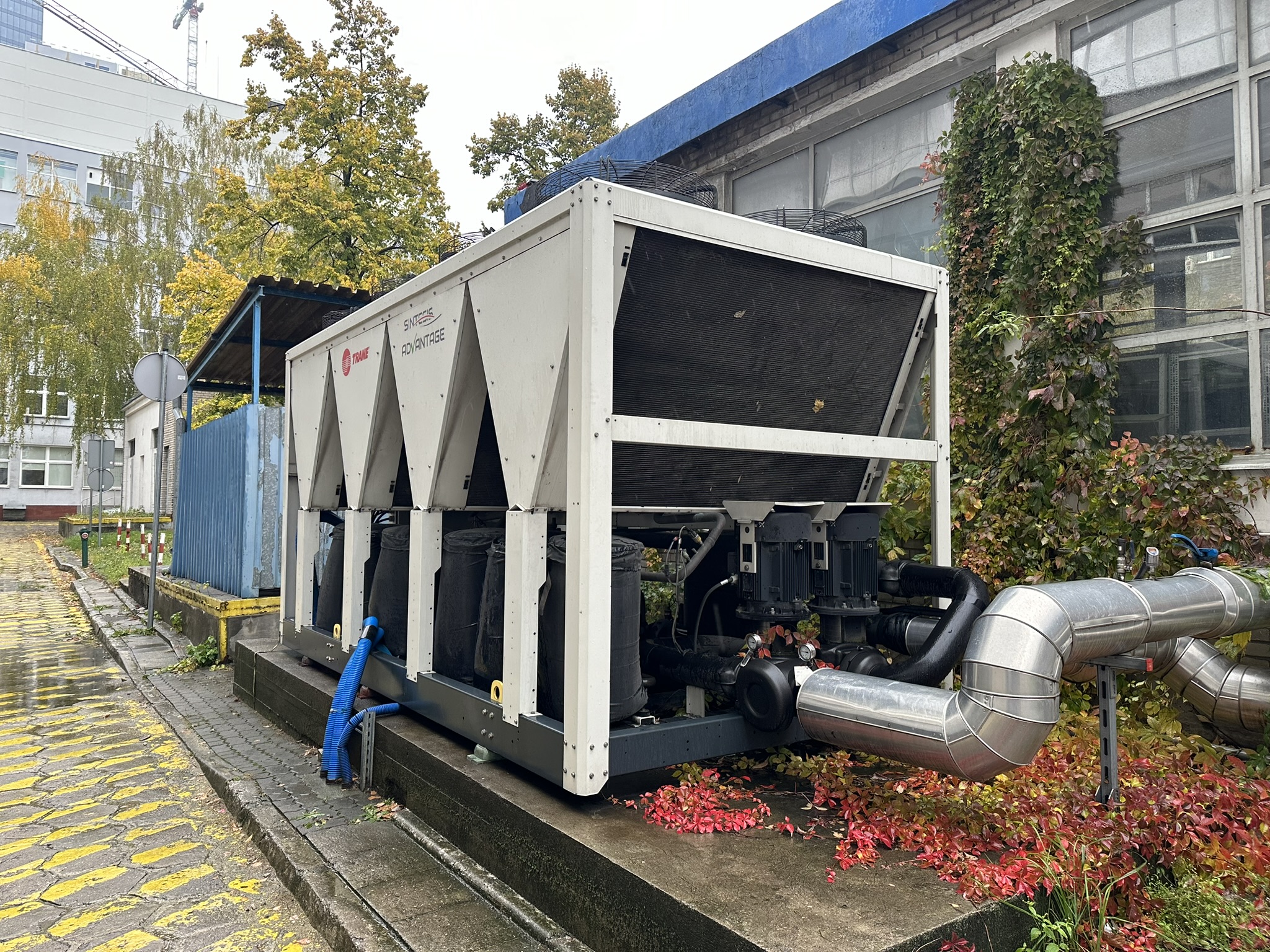

Modernizacja istniejącego układu wchodzi w grę z kilku powodów. Po pierwsze, gdy chiller dożywa końca cyklu eksploatacyjnego. Po drugie, gdy linia została rozbudowana ponad pierwotne obciążenie projektowe. Po trzecie, gdy obowiązujące rozporządzenia w sprawie F-gazów wymuszają wycofanie używanego czynnika.

W ramach modernizacji chillera najczęściej wykonujemy:

• regenerację sprężarek, wymianę zaworów EEV oraz czujników temperatury,
• przepięcie obiegu na czynnik o niższym GWP w ramach kontrolowanego retrofitu,
• wymianę zużytej pompy obiegowej na pompę z falownikiem, co stabilizuje przepływ,
• doposażenie układu w bufor wody lodowej, redukujący częstotliwość załączeń sprężarki,
• modernizację automatyki w celu integracji ze sterownikiem nadrzędnym linii produkcyjnej.

W rezultacie spada zużycie energii, rośnie żywotność elektrod, a obsługa techniczna otrzymuje czytelne dane diagnostyczne zamiast pojedynczego sygnału alarmu.

Najczęściej zadawane pytania o chłodzenie zgrzewarek

Jaka temperatura wody chłodzącej zgrzewarki jest zalecana?

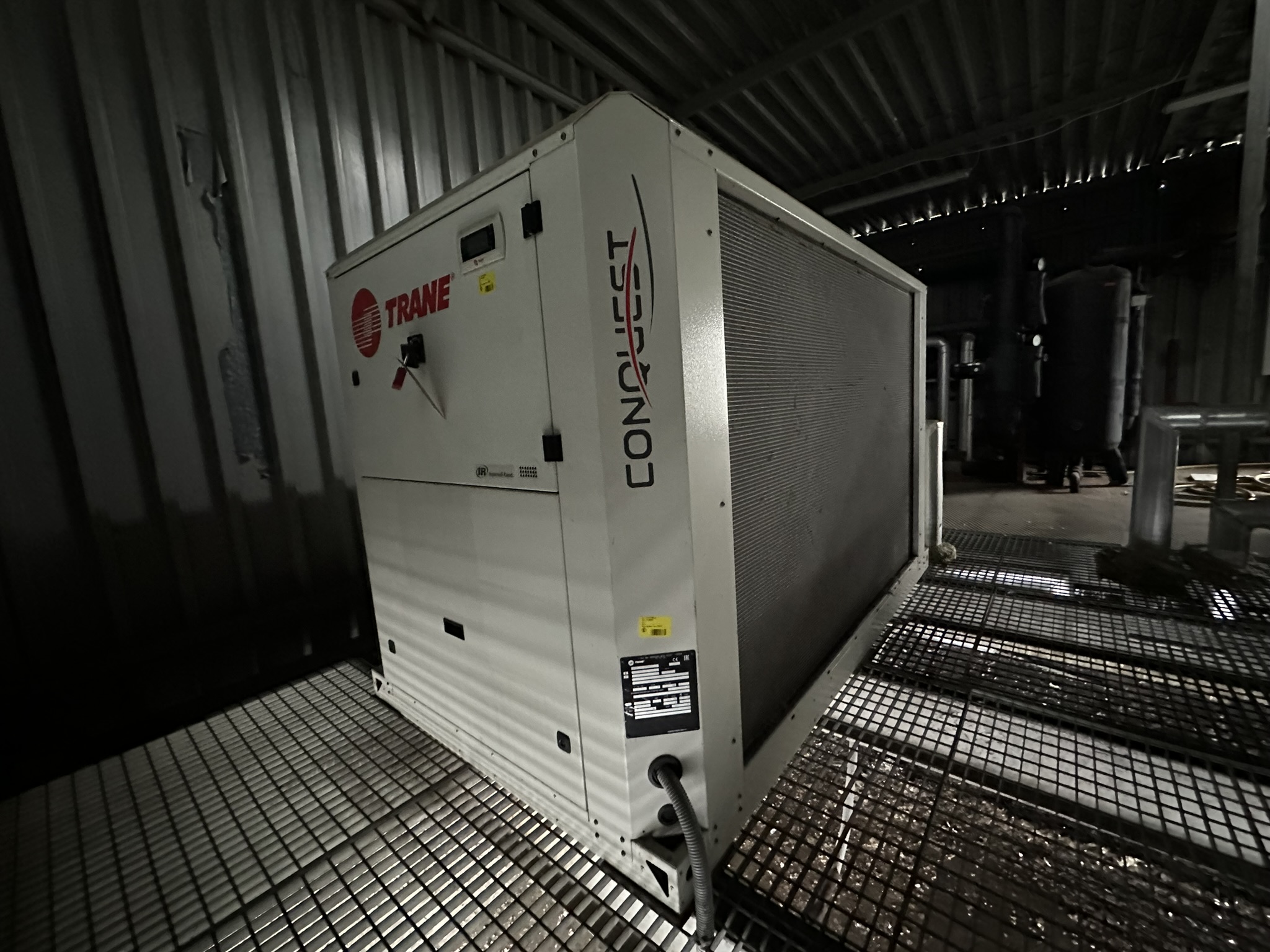

Producenci zgrzewarek punktowych i liniowych wymagają zasilania elektrod wodą o temperaturze 18-25 stopni Celsjusza, przy ΔT obiegu rzędu 3-5 K. Dokładny zakres znajduje się w DTR konkretnej maszyny. Zbyt niska temperatura grozi kondensacją wilgoci na obwodach wtórnych. Natomiast zbyt wysoka skraca żywotność elektrod oraz wpływa na powtarzalność zgrzewu.

Czy do chłodzenia zgrzewarek wystarczy chiller powietrzny?

W większości aplikacji tak, jednak wybór zależy od mocy procesowej, harmonogramu zmianowego oraz warunków otoczenia. Dla intensywnie pracujących linii zgrzewania oporowego warto rozważyć układ z buforem wody lodowej, ponieważ łagodzi on skoki obciążenia. Natomiast w halach z dużym zanieczyszczeniem powietrza częstszą decyzją staje się chiller z wymiennikiem chłodzonym wodą i zewnętrznym dry coolerem.

Po czym poznać, że chiller do zgrzewarki wymaga serwisu?

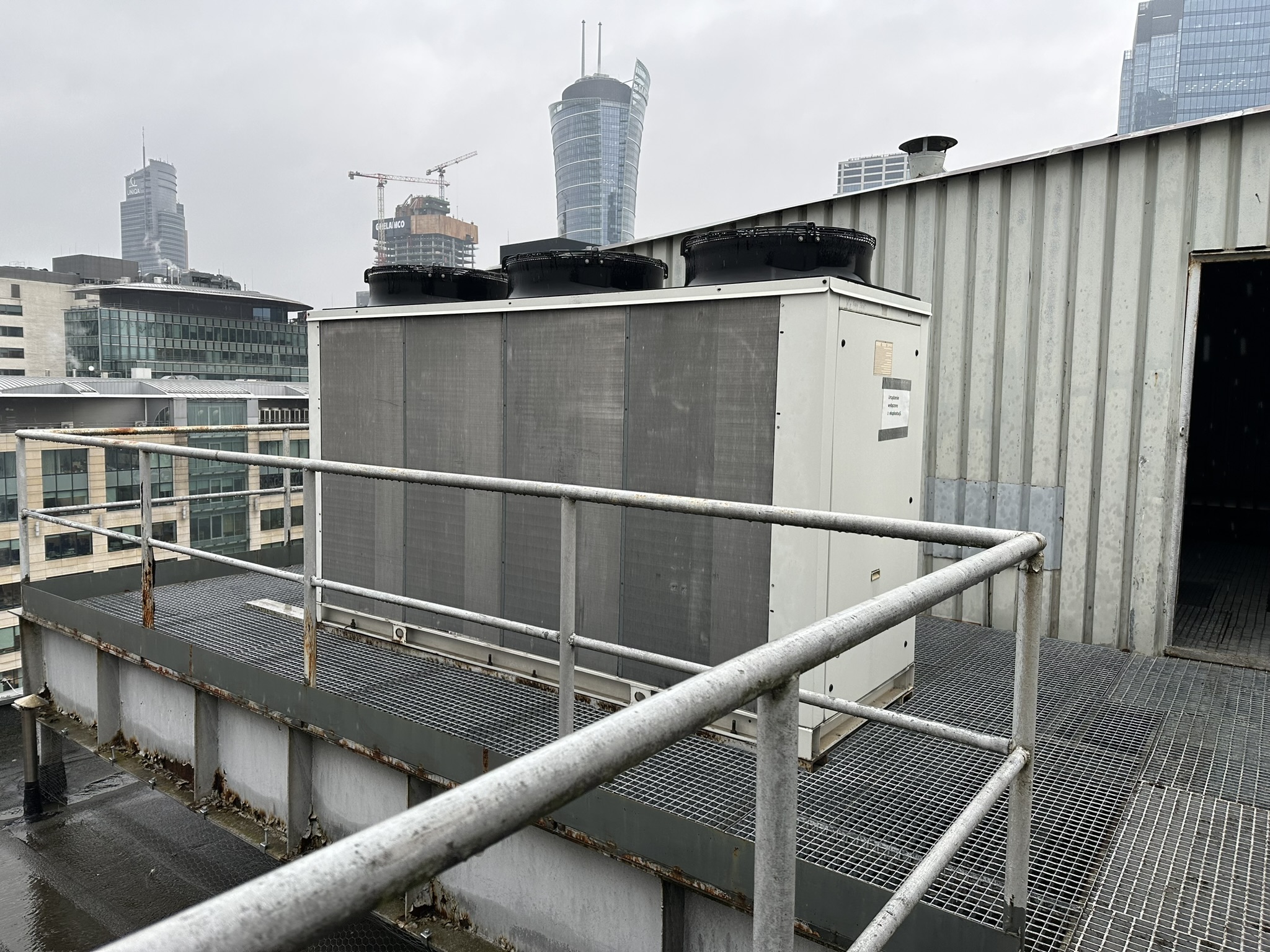

Typowymi objawami są wzrost temperatury wody zasilającej elektrody, częstsze załączenia sprężarki, alarmy wysokiego ciśnienia w upalne dni oraz głośna praca pompy. W konsekwencji rosną odrzuty z linii produkcyjnej. Dlatego w takim przypadku warto zlecić przegląd techniczny, zanim awaria zatrzyma produkcję.

Podsumowanie, jak zabezpieczyć ciągłość produkcji na zgrzewarkach

Niezawodne chłodzenie zgrzewarek wymaga doboru chillera adekwatnego do procesu, regularnej konserwacji oraz szybkiej diagnostyki w razie odchyleń parametrów. Ponieważ awaria układu chłodzenia bezpośrednio przekłada się na jakość zgrzewu i koszt eksploatacji, ChillerSerwis prowadzi mobilne grupy serwisowe gotowe do reakcji w całej Polsce.

Jeżeli zauważasz spadek powtarzalności procesu lub planujesz przegląd techniczny chłodzenia linii zgrzewania, zgłoś diagnostykę pod numerem +48 501 179 381 (Dział Techniczny Wałsnów) albo +48 536 577 385 (Dział Diagnostyczny Szczecin). Zapytanie ofertowe możesz wysłać na info@chillerserwis.com.
